Gá Đỡ Khung 30° D16 – Phụ Kiện Bàn Gá Hàn 3D

Gá đỡ khung 30° D16 là gì?

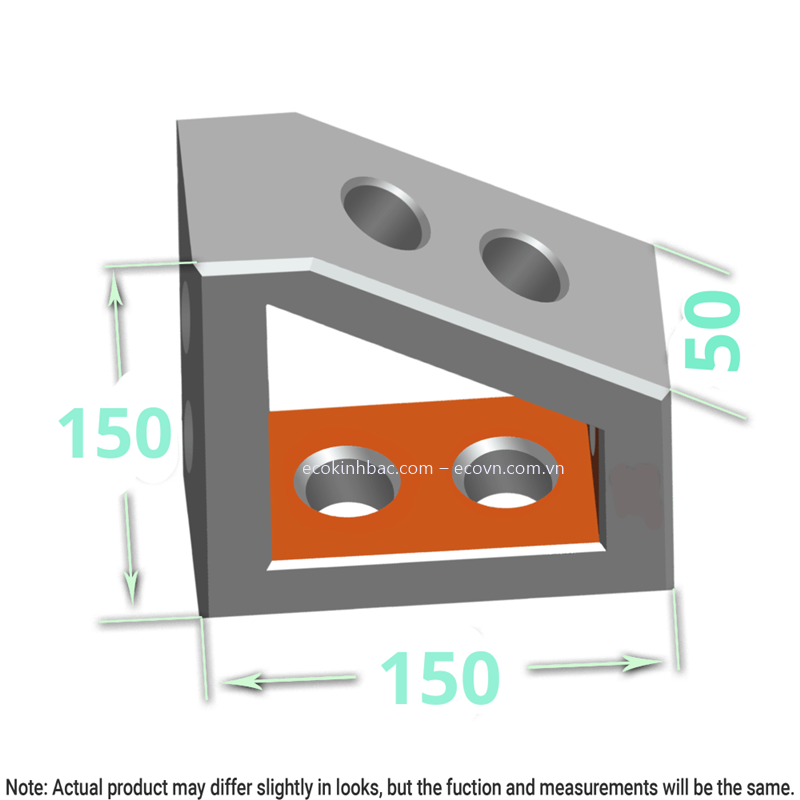

Gá đỡ khung 30° D16, hay 30° Frame Support, là phụ kiện được thiết kế để tạo điểm tựa và góc nghiêng 30° cho chi tiết, khung hoặc cụm kết cấu khi gá trên bàn gá hàn 3D D16.

Thay vì phải sử dụng các khối kê hoặc chế tạo một bộ đỡ riêng để tạo góc, 30° Frame Support giúp người dùng nhanh chóng thiết lập vị trí nghiêng theo góc định trước.

Đây là phụ kiện hữu ích khi gia công các kết cấu có mặt nghiêng, khung thép, chi tiết dạng hộp hoặc các cụm chi tiết cần giữ ở góc cố định trong quá trình hàn và lắp ráp.

1. Chức năng chính của 30° Frame Support

Tạo điểm tựa nghiêng 30°

Chức năng quan trọng nhất của gá đỡ khung 30° là tạo một bề mặt tựa theo góc 30°, giúp chi tiết được đặt đúng hướng mong muốn.

Đỡ khung và chi tiết

Phụ kiện có thể được sử dụng làm điểm tựa cho các chi tiết dạng khung, thanh, tấm hoặc cụm kết cấu có hình dạng phù hợp.

Hỗ trợ định hướng chi tiết

Khi kết hợp với chốt định vị, block và kẹp, gá đỡ 30° giúp thiết lập vị trí của chi tiết trước khi tiến hành hàn hoặc lắp ráp.

Giữ ổn định trong quá trình gá

30° Frame Support chủ yếu tạo mặt tựa và định hướng. Để giữ chặt phôi trong quá trình gia công hoặc hàn, nên kết hợp thêm cơ cấu kẹp phù hợp.

2. Ứng dụng trên bàn gá hàn 3D D16

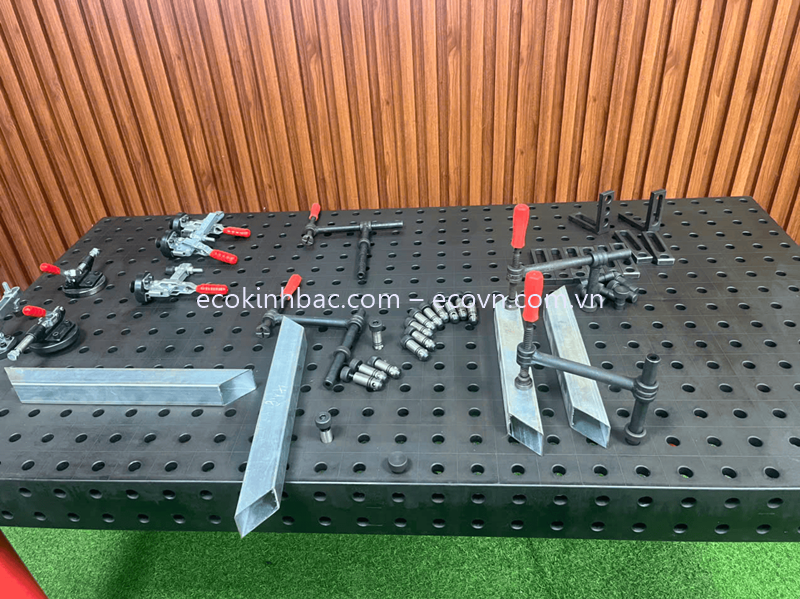

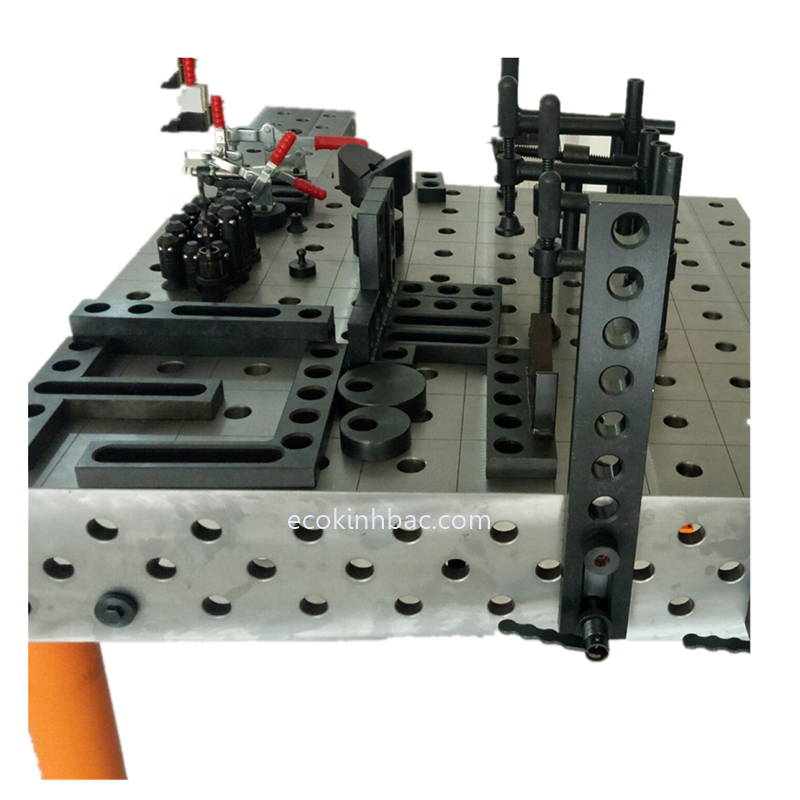

Bàn gá hàn 3D D16 sử dụng hệ thống lỗ Ø16 mm, thường bố trí theo lưới 50 × 50 mm, cho phép người dùng lắp đặt nhiều loại phụ kiện tại các vị trí khác nhau.

Gá đỡ khung 30° có thể kết hợp với:

• Chốt định vị D16.

• Chốt khóa nhanh D16.

• Quick Pin.

• Height Regulator.

• Block kê và đỡ phôi.

• Positioning Ruler.

• Thước góc.

• Kẹp nhanh.

• V-Block.

• Các phụ kiện định vị và kẹp khác.

Nhờ kết hợp nhiều loại phụ kiện, người dùng có thể xây dựng một bộ gá phù hợp với từng hình dạng sản phẩm thay vì phải chế tạo một bộ gá cố định cho từng chi tiết.

3. Khi nào nên sử dụng gá đỡ 30°?

30° Frame Support đặc biệt phù hợp khi chi tiết cần được đặt ở góc nghiêng 30° trong quá trình gá.

Một số trường hợp thường gặp:

Gá khung nghiêng: Đỡ các khung cần đặt nghiêng so với mặt bàn.

Hàn kết cấu: Giữ các thanh hoặc cụm kết cấu ở góc mong muốn trước khi hàn.

Jig lắp ráp: Tạo vị trí lắp ráp nghiêng cho các cụm chi tiết.

Jig kiểm tra: Hỗ trợ đưa chi tiết về đúng hướng khi kiểm tra.

Gia công chi tiết dạng hộp: Tạo điểm tựa cho các mặt bên hoặc mặt nghiêng của chi tiết.

4. Kết hợp 30° Frame Support với chốt và kẹp

Một điểm quan trọng khi thiết kế đồ gá là cần phân biệt giữa đỡ – định vị – kẹp giữ.

30° Frame Support thực hiện chủ yếu chức năng đỡ và tạo hướng nghiêng.

Chốt định vị giúp xác định vị trí của chi tiết hoặc phụ kiện.

Kẹp tạo lực giữ để hạn chế chuyển động của phôi trong quá trình thao tác.

Ví dụ một cấu hình gá có thể được bố trí:

Bàn D16 → 30° Frame Support → chốt định vị → block tựa → kẹp nhanh → phôi

Cách bố trí thực tế cần căn cứ vào hình dạng, kích thước và yêu cầu của từng sản phẩm.

5. Ứng dụng trong đồ gá hàn và jig robot

Không chỉ sử dụng trong hàn thủ công, 30° Frame Support còn có thể được ứng dụng trong các hệ thống jig lắp ráp, jig kiểm tra và đồ gá tự động hóa.

Đối với jig robot, việc tạo được một điểm tựa có góc cố định giúp thiết lập vị trí của chi tiết theo một cấu hình lặp lại. Khi kết hợp với các phụ kiện D16 khác, người dùng có thể thay đổi vị trí và cấu hình bộ gá tương đối nhanh chóng.

Đặc biệt với các sản phẩm có nhiều mã khác nhau, hệ thống bàn gá mô-đun giúp giảm nhu cầu chế tạo lại toàn bộ đồ gá.

6. Ưu điểm của gá đỡ khung 30° D16

Sử dụng 30° Frame Support mang lại nhiều lợi ích trong quá trình thiết lập đồ gá:

• Tạo điểm tựa nghiêng 30°.

• Hỗ trợ gá các chi tiết và khung nghiêng.

• Giúp định hướng chi tiết theo góc yêu cầu.

• Dễ kết hợp với chốt và cơ cấu kẹp.

• Phù hợp hệ thống bàn gá hàn 3D D16.

• Có thể tháo lắp và tái sử dụng.

• Hỗ trợ thiết kế đồ gá mô-đun.

• Phù hợp cho hàn, lắp ráp và kiểm tra.

Khi lựa chọn phụ kiện, cần kiểm tra kích thước, vị trí lỗ liên kết và khả năng tương thích với hệ thống D16 để đảm bảo lắp đặt đúng cấu hình.

7. Mua 30° Frame Support D16 tại ECO Kinh Bắc

ECO Kinh Bắc cung cấp hệ thống phụ kiện bàn gá hàn 3D D16/D28 phục vụ gia công cơ khí, đồ gá hàn và jig lắp ráp.

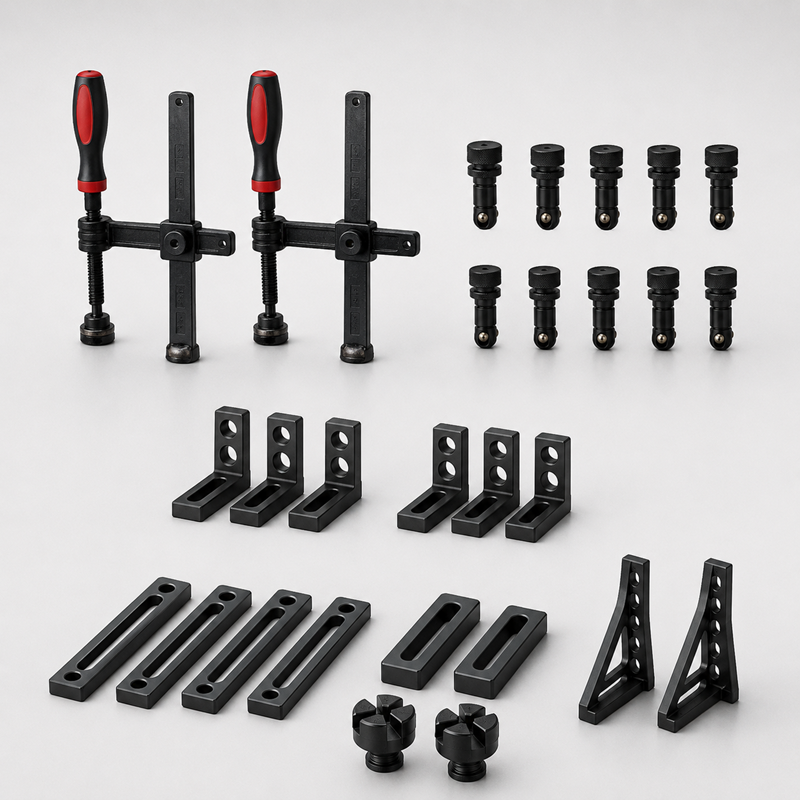

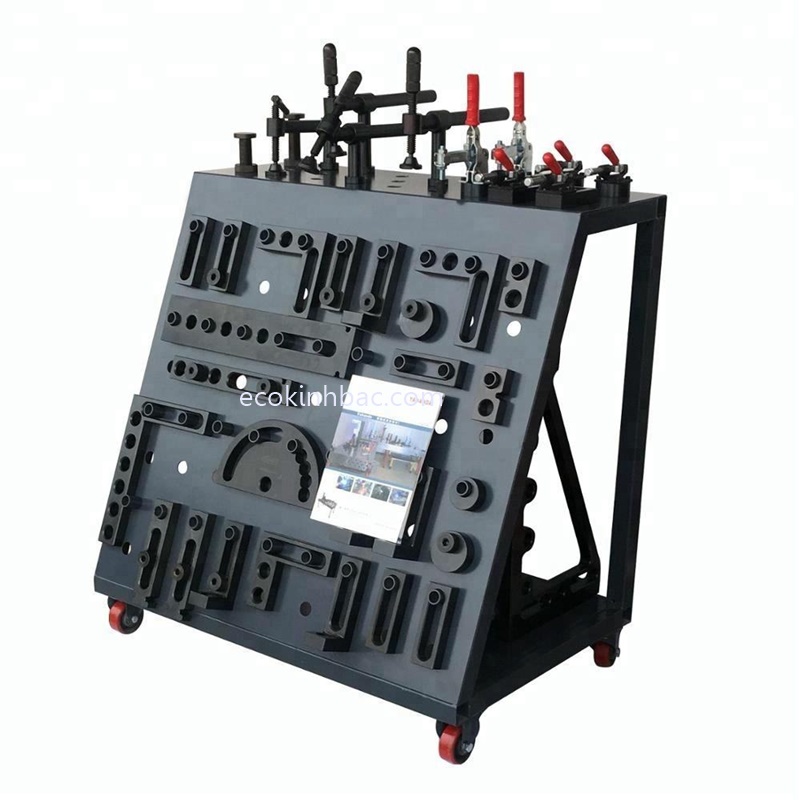

Các nhóm phụ kiện gồm gá đỡ góc, chốt định vị, chốt khóa nhanh, Height Regulator, block, thước định vị, V-Block, kẹp nhanh và các phụ kiện gá mô-đun khác.

Nếu khách hàng đang cần thiết kế bộ gá cho khung hàn, jig lắp ráp, jig robot hoặc chi tiết có góc nghiêng, có thể cung cấp bản vẽ hoặc hình ảnh sản phẩm để ECO Kinh Bắc tư vấn cấu hình phụ kiện phù hợp.
