Gá Đỡ Khung 45° D16 – Phụ Kiện Bàn Gá Hàn 3D

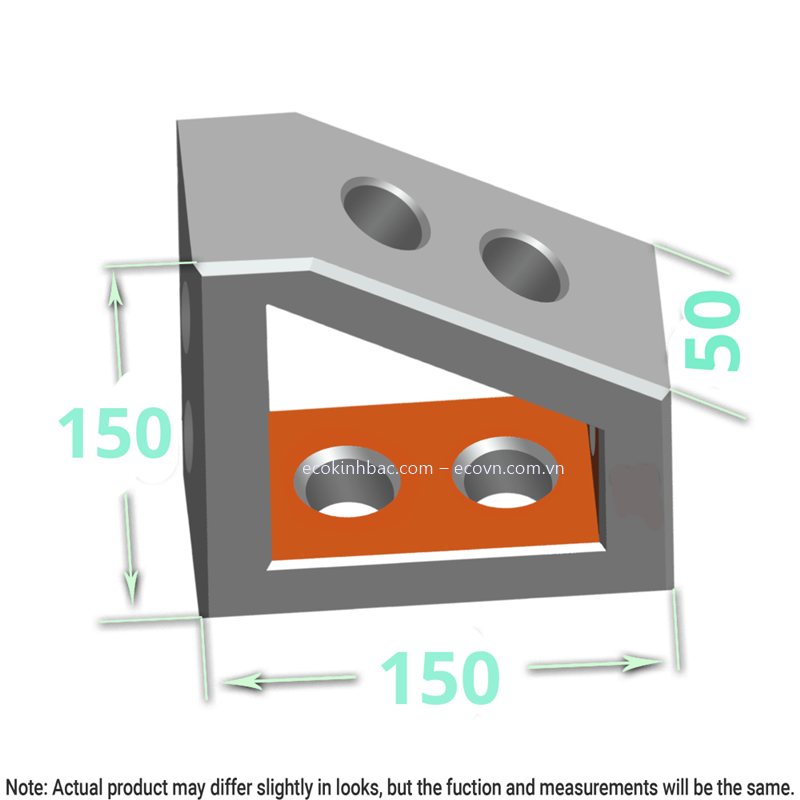

Gá đỡ khung 45° D16 là gì?

Gá đỡ khung 45° D16 là phụ kiện được sử dụng trên bàn gá hàn 3D D16 nhằm tạo điểm tựa và giữ các chi tiết, khung hoặc kết cấu ở góc nghiêng 45° theo yêu cầu của bộ gá.

Thay vì phải chế tạo một cơ cấu đỡ riêng cho từng góc, gá đỡ 45° giúp người dùng nhanh chóng thiết lập vị trí nghiêng cho chi tiết trên hệ thống bàn gá mô-đun.

Phụ kiện này đặc biệt hữu ích khi gia công các khung thép, kết cấu hàn, chi tiết dạng hộp, khung máy, cụm chi tiết nghiêng hoặc những sản phẩm cần giữ ổn định trong quá trình hàn và lắp ráp.

1. Công dụng của gá đỡ khung 45° D16

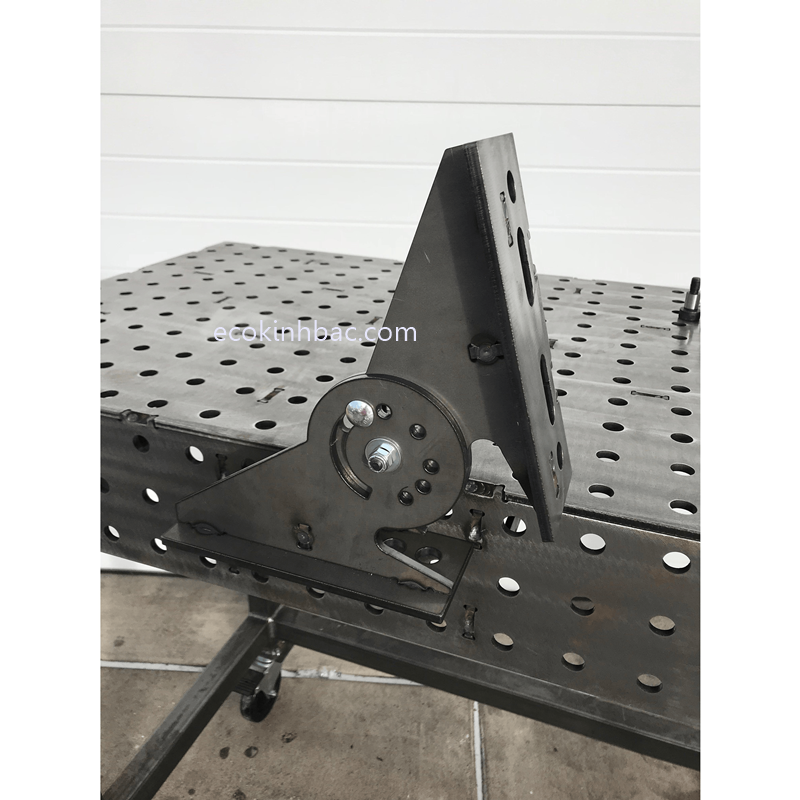

Đỡ khung ở góc 45°

Chức năng chính của gá đỡ là tạo điểm tựa giúp chi tiết hoặc khung được đặt nghiêng theo góc 45°.

Điều này giúp người thợ dễ dàng tiếp cận các vị trí cần hàn, lắp ráp hoặc kiểm tra.

Định hướng chi tiết

Khi kết hợp với chốt định vị và các block đỡ, gá 45° giúp thiết lập hướng của chi tiết theo cấu hình đã thiết kế.

Đặc biệt phù hợp với những bộ gá cần duy trì cùng một góc cho nhiều sản phẩm.

Tạo điểm tựa cho kết cấu

Gá đỡ có thể đóng vai trò là điểm tựa trung gian cho các thanh, khung hoặc cụm kết cấu trong quá trình gá đặt.

Hỗ trợ thao tác hàn

Khi khung được đặt đúng vị trí và được giữ ổn định, người vận hành có thể thuận tiện hơn khi thực hiện các đường hàn tại các vị trí khác nhau.

2. Ứng dụng trên bàn gá hàn 3D D16

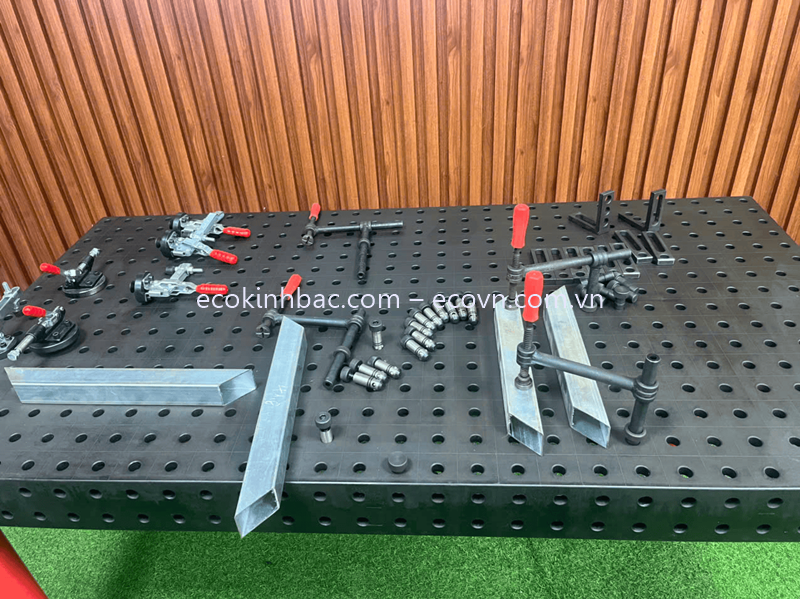

Bàn gá hàn D16 sử dụng hệ thống lỗ Ø16 mm, thường bố trí theo lưới 50 × 50 mm. Các phụ kiện có thể được lắp đặt tại nhiều vị trí khác nhau để tạo thành bộ gá phù hợp với từng sản phẩm.

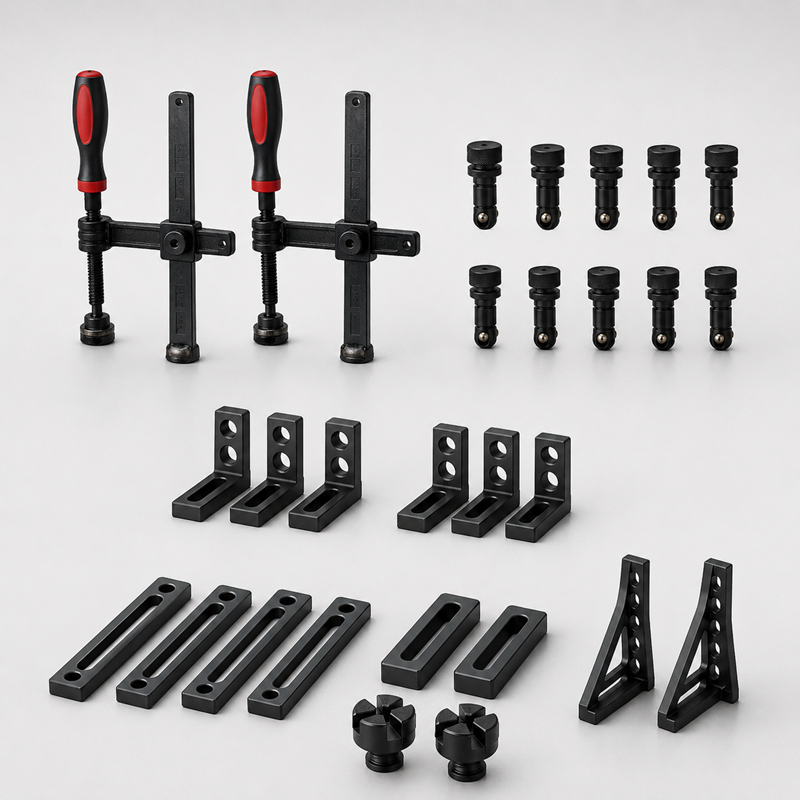

Gá đỡ khung 45° D16 có thể kết hợp với:

• Chốt định vị D16.

• Chốt khóa nhanh D16.

• Block định vị và block đỡ.

• Thước định vị.

• Thước góc.

• Kẹp nhanh ngang hoặc dọc.

• Height Regulator.

• Tấm đệm căn chỉnh.

• V-Block.

• Các phụ kiện gá mô-đun khác.

Trong đó, gá đỡ 45° chủ yếu tạo góc và điểm tựa, còn chốt định vị và cơ cấu kẹp đảm nhiệm các chức năng định vị hoặc giữ chặt chi tiết.

3. Vì sao cần gá đỡ 45° trong bàn gá hàn?

Trong gia công kết cấu hàn, không phải tất cả các chi tiết đều được đặt nằm phẳng trên mặt bàn.

Nhiều sản phẩm có:

• Khung nghiêng.

• Thanh kết cấu đặt góc.

• Mặt bên cần hàn ở góc thuận tiện.

• Cụm chi tiết cần lắp ráp theo phương nghiêng.

• Kết cấu có nhiều mặt và nhiều góc khác nhau.

Nếu sử dụng các khối kê thông thường, việc tạo góc chính xác và duy trì vị trí có thể mất nhiều thời gian.

Gá đỡ khung 45° giúp tạo một điểm tựa có định hướng rõ ràng, từ đó đơn giản hóa quá trình thiết lập đồ gá.

4. Ứng dụng thực tế của gá đỡ khung 45°

Gá khung kết cấu

Dùng để đỡ các khung hoặc thanh kết cấu khi cần đặt nghiêng 45° trong quá trình hàn.

Hàn khung máy

Hỗ trợ gá các bộ phận của khung máy, giúp người thợ tiếp cận thuận tiện hơn với các vị trí hàn.

Jig lắp ráp

Có thể sử dụng để tạo vị trí nghiêng cho chi tiết trong quá trình lắp ráp cơ khí.

Jig kiểm tra

Gá đỡ 45° có thể được sử dụng để thiết lập tư thế của chi tiết trước khi kiểm tra kích thước, vị trí hoặc hình dạng.

Đồ gá robot

Trong các hệ thống jig tự động, gá đỡ có thể trở thành một phần của cụm đỡ và định hướng chi tiết theo thiết kế.

5. Kết hợp gá đỡ 45° với chốt định vị và kẹp

Để tạo thành một bộ gá hoàn chỉnh, không nên chỉ sử dụng gá đỡ 45° mà cần kết hợp với các phụ kiện phù hợp.

Một cấu hình cơ bản có thể gồm:

Bàn gá D16 → gá đỡ 45° → block đỡ → chốt định vị → kẹp nhanh → phôi

Trong đó:

• Gá đỡ 45°: tạo hướng và điểm tựa nghiêng.

• Block: bổ sung điểm đỡ hoặc điều chỉnh vị trí.

• Chốt định vị: xác định vị trí tương đối của chi tiết.

• Kẹp: tạo lực giữ chi tiết trong quá trình gia công.

• Đệm căn chỉnh: hỗ trợ điều chỉnh cao độ hoặc bù khoảng cách khi cần.

Cách kết hợp này giúp tạo thành một hệ thống gá linh hoạt, dễ thay đổi và tái sử dụng.

6. Gá đỡ 45° phù hợp với những loại công việc nào?

Phụ kiện đặc biệt phù hợp với các công việc cần tạo tư thế nghiêng cho chi tiết như:

• Hàn khung thép.

• Gia công kết cấu cơ khí.

• Lắp ráp khung máy.

• Chế tạo jig và đồ gá.

• Gá các chi tiết dạng hộp.

• Hàn cụm kết cấu nhiều mặt.

• Jig robot và hệ thống tự động hóa.

• Kiểm tra và căn chỉnh chi tiết.

Đối với những bộ gá thường xuyên thay đổi sản phẩm, hệ thống phụ kiện D16 cho phép tháo lắp và bố trí lại các điểm đỡ theo từng yêu cầu.

7. Ưu điểm của gá đỡ khung 45° D16

Sử dụng gá đỡ chuyên dụng mang lại nhiều lợi ích trong quá trình thiết lập đồ gá:

• Tạo điểm tựa nghiêng 45°.

• Hỗ trợ định hướng khung và chi tiết.

• Giúp thao tác hàn thuận tiện hơn.

• Dễ kết hợp với phụ kiện D16.

• Phù hợp với đồ gá mô-đun.

• Có thể tháo lắp và tái sử dụng.

• Giúp rút ngắn thời gian thiết lập bộ gá.

Khi lựa chọn sản phẩm, cần kiểm tra chuẩn D16, kích thước gá, vị trí lắp đặt và khả năng kết hợp với các phụ kiện định vị/kẹp để đảm bảo phù hợp với bộ gá thực tế.

8. Gá đỡ khung 45° D16 tại ECO Kinh Bắc

ECO Kinh Bắc cung cấp hệ thống phụ kiện bàn gá hàn 3D D16/D28 phục vụ gia công cơ khí, hàn kết cấu, jig lắp ráp và tự động hóa.

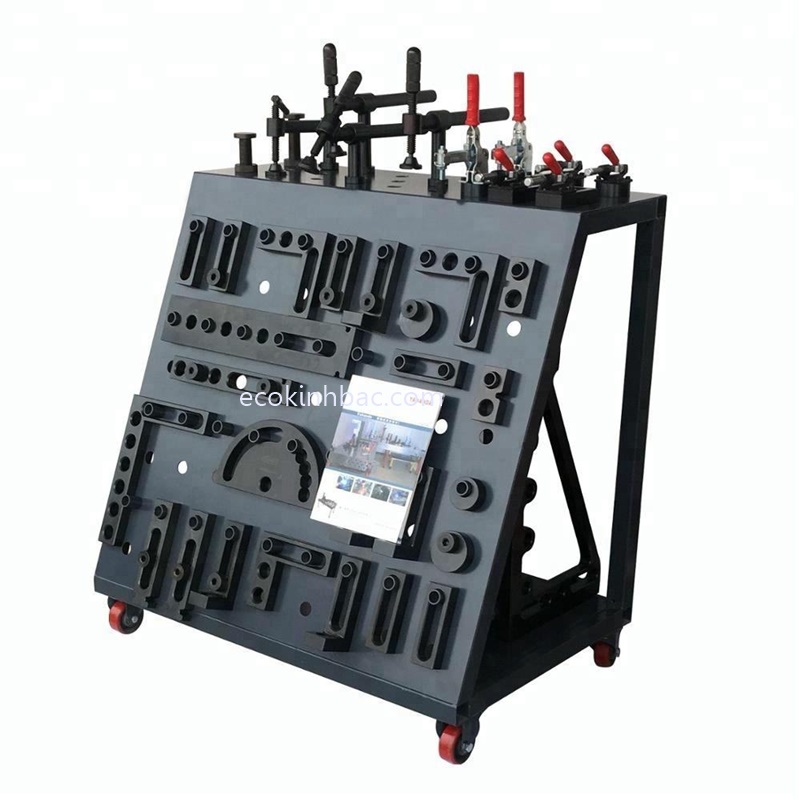

Các nhóm phụ kiện gồm gá đỡ góc, chốt định vị, chốt khóa nhanh, block, thước định vị, Height Regulator, tấm đệm căn chỉnh, V-Block và các loại kẹp gá.

Nếu khách hàng đang cần thiết kế bộ gá khung 45°, jig hàn hoặc đồ gá cho sản phẩm cụ thể, có thể cung cấp bản vẽ hoặc hình ảnh chi tiết để ECO Kinh Bắc tư vấn cách bố trí phụ kiện phù hợp.
