Gia Công Bàn Máp Đá Granite Theo Thiết Kế: Giải Quyết Bài Toán Đo Kiểm Cho Ngành Cơ Khí Chính Xác

Gia Công Bàn Máp Đá Granite Theo Thiết Kế: Giải Quyết Bài Toán Đo Kiểm Cho Ngành Cơ Khí Chính Xác

Tối ưu hóa quy trình QC, Đảm bảo độ chính xác tuyệt đối theo yêu cầu riêng của nhà máy

1. Giới Thiệu: Khi Bàn Máp Tiêu Chuẩn Không Thể Đáp Ứng Bài Toán Sản Xuất

Trong ngành Cơ khí Chính xác (CNC, khuôn mẫu, linh kiện điện tử), nhu cầu về một mặt chuẩn (datum plane) để đo lường, gá kẹp và lắp ráp là vô cùng khắt khe. Bàn Máp Đá Granite đã được công nhận là lựa chọn tối ưu nhờ các ưu điểm vượt trội: độ cứng cao, độ giãn nở nhiệt cực thấp, và tính không nhiễm từ.

Tuy nhiên, các bàn máp có sẵn trên thị trường thường chỉ là mặt phẳng đơn thuần. Đối với các chi tiết phức tạp, quy trình lắp ráp cần nhiều điểm tham chiếu, hoặc các phép đo hàng loạt, việc sử dụng bàn máp tiêu chuẩn có thể dẫn đến lãng phí thời gian và sai số do gá kẹp không đồng nhất.

Đây chính là lúc giải pháp Gia công bàn máp theo thiết kế của Công ty Eco Kinh Bắc trở thành yếu tố then chốt, biến mặt phẳng đá granite thành một công cụ đo kiểm đa năng, được "đo ni đóng giày" cho quy trình sản xuất của riêng bạn.

2. Lợi Ích Cốt Lõi Của Gia Công Bàn Máp Theo Thiết Kế (Dành cho Giám đốc & Trưởng phòng Mua hàng)

Việc đầu tư vào bàn máp tùy chỉnh không chỉ là mua một thiết bị, mà là một chiến lược tối ưu hóa đầu tư và quy trình:

Lợi Ích Chiến lược	Giải thích Giá trị
Tối đa hóa Hiệu suất QC	Tích hợp sẵn lỗ ren, rãnh T, và điểm gá kẹp ngay trên bàn máp giúp rút ngắn 30-50% thời gian thiết lập gá kiểm (fixturing time) so với việc gá kẹp thủ công.
Đảm bảo Tính Lặp lại Tuyệt đối	Khi các điểm gá kẹp được gia công chính xác, vị trí đo của chi tiết luôn đồng nhất, đảm bảo tính lặp lại (repeatability) cao, giảm thiểu tỷ lệ lỗi sản phẩm.
Giải quyết Bài toán Đặc thù	Bàn máp tùy chỉnh có thể được gia công với kích thước ngoại khổ (Ví dụ: 1500x3000mm) hoặc tích hợp các chức năng đặc biệt (như chống rung chủ động) mà bàn tiêu chuẩn không có.
Tiết kiệm Chi phí Dài hạn	Bàn máp tùy chỉnh có tuổi thọ cao (10-20 năm), giảm nhu cầu mua sắm và bảo trì nhiều dụng cụ gá kẹp riêng lẻ.

3. Các Yêu Cầu Kỹ Thuật Chuyên Sâu Được Eco Kinh Bắc Đáp Ứng

Đối với Thợ kỹ thuật và Trưởng phòng QC, năng lực gia công tùy chỉnh là yếu tố quyết định. Chúng tôi cam kết đáp ứng mọi chi tiết kỹ thuật phức tạp:

3.1. Độ Phẳng Tuyệt Đối Theo Cấp Độ (Grade of Flatness)

Bàn máp được gia công mài rà (lapping) tỉ mỉ để đạt các cấp độ chính xác cao nhất theo tiêu chuẩn quốc tế DIN 876:

Cấp 1 & Cấp 2: Phù hợp cho môi trường sản xuất thông thường và xưởng cơ khí.
Cấp 0 & Cấp 00: Phù hợp cho phòng thí nghiệm (Lab) và đo kiểm chi tiết cực kỳ chính xác (như bán dẫn, quang học), với độ phẳng đạt đến 0.8 micromet

3.2. Gia Công Lỗ Ren Đồng Trục và Vị Trí Gá Kẹp

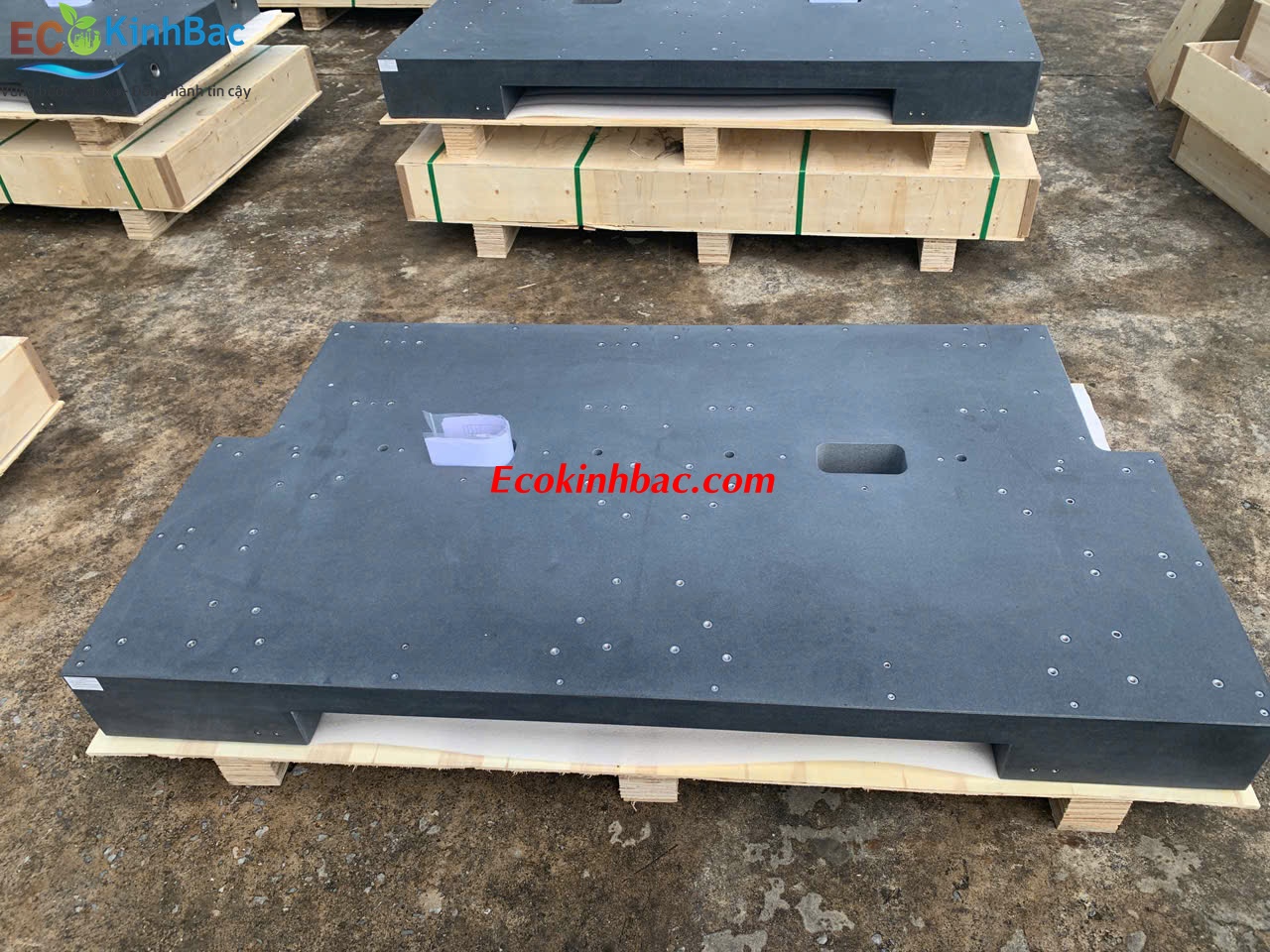

Chúng tôi sử dụng máy CNC 5 trục và công nghệ khoan mài mòn kim cương để khoan lỗ và chèn ren Thép không gỉ (M6, M8, M10,...) với độ chính xác vị trí +-0.05 mm, đảm bảo lỗ ren đồng trục và vuông góc hoàn hảo với bề mặt. Điều này là nền tảng cho việc lắp đặt các dụng cụ đo chuẩn.

3.3. Tích hợp Rãnh T (T-Slot) và Rãnh Dẫn Hướng (Guideway)

Rãnh T: Cho phép kỹ sư lắp đặt các hệ thống gá kẹp module, điều chỉnh nhanh chóng vị trí kẹp mà không cần khoan thêm.
Rãnh Dẫn Hướng: Gia công các rãnh chuẩn để lắp đặt thanh trượt hoặc đường ray dẫn hướng chính xác, biến bàn máp thành một hệ thống đo 2D hoặc 3D đơn giản.

3.4. Thiết Kế Chân Bàn Chịu Tải Cao (High Load Capacity)

Đối với các bàn máp lớn dùng cho máy đo tọa độ (CMM) hoặc chi tiết khuôn mẫu nặng, chúng tôi thiết kế khung chân bàn bằng thép chịu lực hoặc nhôm định hình chuyên dụng, tích hợp hệ thống chân tăng chỉnh hoặc giảm chấn khí nén, đảm bảo bàn máp duy trì độ ổn định khi chịu tải trọng lớn.

4. Quy Trình Gia Công Tùy Chỉnh Chuyên Nghiệp tại Eco Kinh Bắc

Eco Kinh Bắc áp dụng quy trình 4 bước chặt chẽ, đảm bảo sự phối hợp tối đa giữa khách hàng và đội ngũ kỹ thuật:

Tiếp Nhận & Phân Tích Bản Vẽ: Đánh giá chi tiết yêu cầu về kích thước, cấp độ phẳng, và sơ đồ các lỗ ren/rãnh T.
Lựa chọn Vật liệu và Tư vấn Kỹ thuật: Đề xuất loại đá Granite phù hợp nhất (ví dụ: Black Granite) và vật liệu chèn, tối ưu hóa thiết kế để cân bằng giữa chi phí và độ chính xác.
Gia Công & Mài Rà (Lapping): Thực hiện khoan CNC trong môi trường kiểm soát nhiệt độ, sau đó mài rà bề mặt đến cấp độ phẳng yêu cầu.
Kiểm Định & Cấp Chứng nhận: Kiểm tra toàn bộ bề mặt và các yếu tố tùy chỉnh bằng các thiết bị đo lường chuẩn. Cung cấp Giấy Chứng Nhận Cấp Độ Phẳng (Certification of Flatness) theo tiêu chuẩn DIN 876 cho khách hàng.

5. Kết Luận: Nâng Tầm Khả Năng Đo Kiểm Trong Nhà Máy Của Bạn

Trong bối cảnh cạnh tranh của ngành Cơ khí Chính xác, mỗi micromet đều quan trọng. Việc sử dụng bàn máp tiêu chuẩn không còn là giải pháp tối ưu.

Gia công bàn máp theo thiết kế do Eco Kinh Bắc cung cấp là sự kết hợp hoàn hảo giữa vật liệu đá Granite vượt trội và công nghệ gia công tiên tiến, giúp các nhà máy:

Chủ động giải quyết các bài toán đo kiểm phức tạp.
Tăng cường độ tin cậy và tính lặp lại của dữ liệu QC.
Tối ưu hóa chi phí vận hành và thời gian sản xuất.

Bạn đã sẵn sàng sở hữu một công cụ đo kiểm chính xác, được thiết kế riêng cho quy trình sản xuất của mình?

Liên hệ ngay với Công ty Cổ phần Đầu tư Kỹ thuật Công nghệ Eco Kinh Bắc để gửi bản vẽ thiết kế và nhận tư vấn chuyên sâu từ đội ngũ kỹ sư của chúng tôi!
