Giá Đỡ Khung / Cữ Định Vị Khung D16 – Phụ Kiện Bàn Gá Hàn 3D

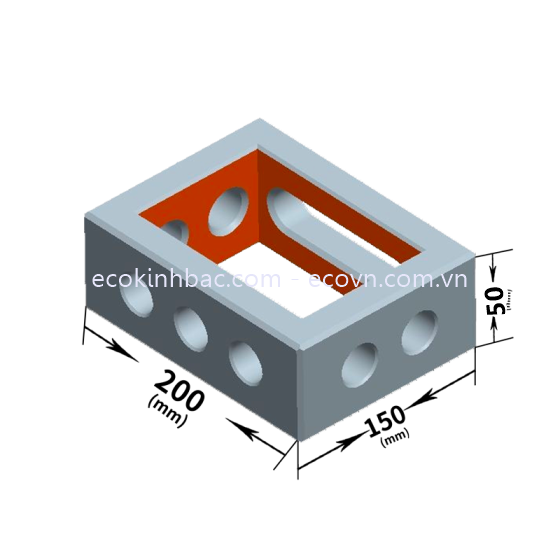

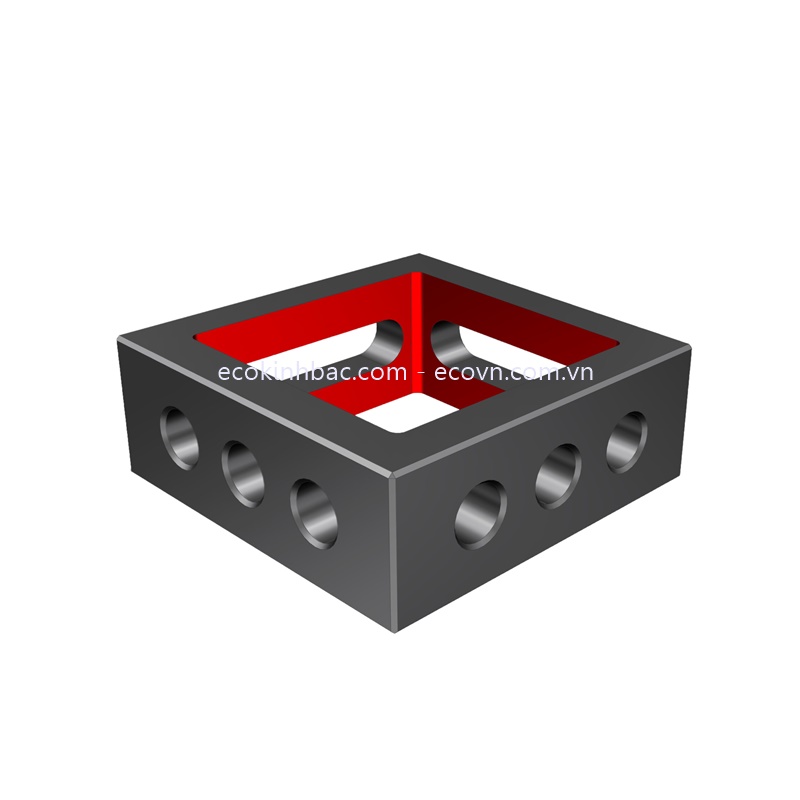

Giá đỡ khung / cữ định vị khung D16 là gì?

Giá đỡ khung / cữ định vị khung D16 là phụ kiện được sử dụng trên bàn gá hàn 3D D16 để tạo điểm tựa, điểm chặn và hỗ trợ xác định vị trí của các khung, thanh thép, thép hộp hoặc chi tiết kết cấu.

Trong hệ thống đồ gá 3D, các phụ kiện dạng support, locating angle hoặc stop được sử dụng để tạo điểm đỡ và định vị chi tiết theo cấu hình của bộ gá.

Phụ kiện này đặc biệt hữu ích khi người dùng cần gá các chi tiết có kích thước lớn hơn, dạng khung hoặc cần nhiều điểm tựa trong quá trình hàn.

1. Công dụng của giá đỡ khung D16

Đỡ và nâng khung

Giá đỡ tạo điểm tựa cho khung hoặc thanh kết cấu, giúp chi tiết không tiếp xúc trực tiếp với toàn bộ bề mặt bàn gá.

Có thể bố trí nhiều điểm đỡ tùy theo hình dạng và kích thước của chi tiết.

Tạo cữ chặn

Khi được sử dụng như một cữ định vị, phụ kiện giúp tạo điểm chặn để xác định vị trí tương đối của khung trên bàn gá.

Điều này đặc biệt hữu ích khi cần đặt nhiều sản phẩm theo cùng một vị trí.

Hỗ trợ căn chỉnh khung

Giá đỡ có thể kết hợp với chốt định vị, block và các loại cữ khác để thiết lập vị trí của khung trước khi kẹp.

Tạo điểm tựa trong quá trình hàn

Khi khung được đỡ tại các vị trí phù hợp, người vận hành có thể dễ dàng thực hiện các thao tác gá và hàn hơn.

2. Ứng dụng trên bàn gá hàn 3D D16

Bàn gá hàn D16 sử dụng hệ thống lỗ Ø16 mm; nhiều hệ thống System 16 sử dụng bố trí lỗ theo lưới 50 × 50 mm. Một số sản phẩm System 16 trên thị trường cũng được thiết kế để tương thích với bàn lỗ 16 mm trên lưới 50 mm.

Nhờ hệ thống lỗ mô-đun, người dùng có thể thay đổi vị trí của giá đỡ và cữ định vị tùy theo từng sản phẩm.

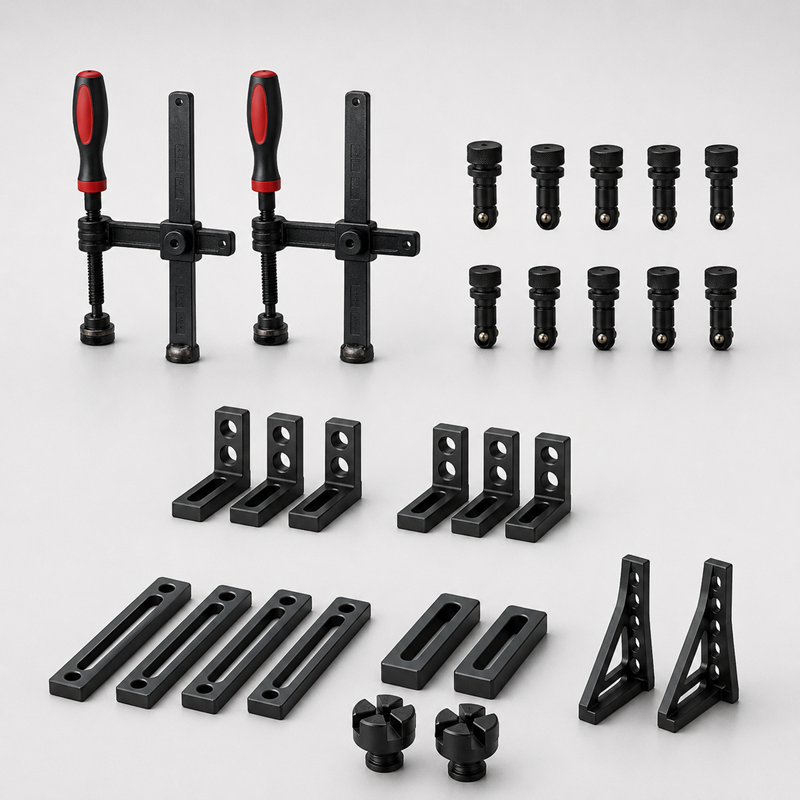

Giá đỡ khung có thể kết hợp với:

• Chốt định vị D16.

• Chốt khóa nhanh D16.

• Block chữ L, U hoặc block đỡ.

• Cữ chặn.

• Thước định vị.

• Thước góc.

• Height Regulator.

• Tấm đệm căn chỉnh.

• Kẹp nhanh.

• V-Block và các phụ kiện gá khác.

3. Giá đỡ khung khác gì chốt định vị và kẹp?

Đây là điểm quan trọng khi thiết kế một bộ gá.

Vì vậy, giá đỡ khung không nhất thiết thay thế chốt định vị hoặc kẹp. Một bộ gá hoàn chỉnh thường cần phối hợp nhiều loại phụ kiện để vừa đỡ, vừa định vị và vừa giữ chặt chi tiết.

4. Ứng dụng thực tế của cữ định vị khung

Gá khung thép

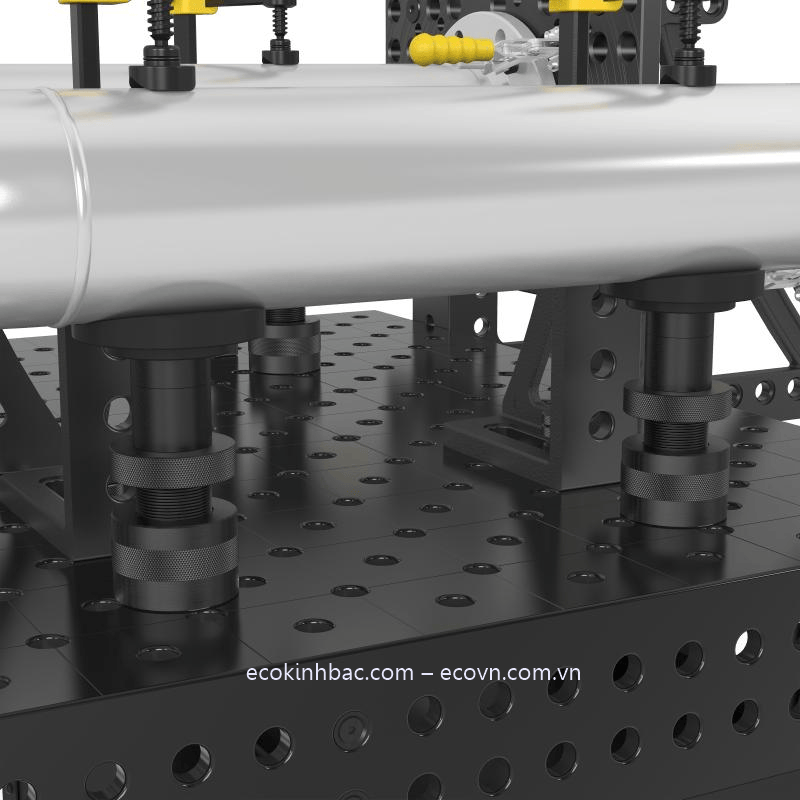

Giá đỡ có thể tạo các điểm tựa cho khung thép trong quá trình gá và hàn.

Gá thép hộp

Đối với thép hộp hoặc thanh kết cấu, cữ định vị giúp tạo điểm chặn để hạn chế dịch chuyển trong quá trình thiết lập bộ gá.

Hàn khung máy

Có thể sử dụng nhiều điểm đỡ và cữ chặn để thiết lập vị trí của các thành phần khung máy.

Jig lắp ráp

Trong quá trình lắp ráp, cữ định vị giúp xác định vị trí của chi tiết trước khi thực hiện bước kẹp hoặc liên kết.

Jig kiểm tra

Có thể sử dụng các điểm đỡ và cữ để đưa nhiều sản phẩm về cùng một tư thế trước khi kiểm tra.

5. Cách kết hợp giá đỡ khung với phụ kiện D16

Một cấu hình gá cơ bản có thể được bố trí theo nguyên tắc:

Bàn gá D16 → Giá đỡ khung → Cữ định vị → Chốt định vị → Kẹp nhanh → Khung

Trong đó:

Giá đỡ khung: tạo điểm tựa và hỗ trợ khung.

Cữ định vị: tạo điểm chặn, xác định vị trí.

Chốt định vị: kiểm soát vị trí tương đối của chi tiết.

Kẹp nhanh: tạo lực giữ khung trong quá trình hàn.

Đệm căn chỉnh: được bổ sung khi cần thay đổi cao độ hoặc bù khoảng cách.

Cách bố trí này giúp bộ gá có cấu trúc rõ ràng và dễ thay đổi khi chuyển sang sản phẩm khác.

6. Tại sao nên sử dụng giá đỡ khung thay vì kê trực tiếp?

Khi kê trực tiếp bằng các vật liệu rời hoặc khối đỡ không chuyên dụng, vị trí của chi tiết có thể khó lặp lại giữa các lần gá.

Với hệ thống phụ kiện lắp trên bàn gá 3D, vị trí của các điểm đỡ và cữ có thể được thiết lập lại theo hệ thống lỗ của bàn.

Điều này đặc biệt hữu ích đối với sản xuất lặp lại, jig nhiều mã sản phẩm và các bộ gá cần thay đổi thường xuyên.

Các hệ thống bàn gá 3D thương mại cũng phân loại phụ kiện theo chức năng như support, stop, locating và clamping, cho thấy vai trò riêng biệt của từng nhóm trong thiết kế đồ gá.

7. Ưu điểm của giá đỡ khung / cữ định vị D16

Sử dụng giá đỡ và cữ định vị chuyên dụng mang lại nhiều lợi ích:

• Tạo điểm tựa ổn định cho khung.

• Hỗ trợ xác định vị trí của chi tiết.

• Dễ thay đổi vị trí trên bàn gá D16.

• Kết hợp được với nhiều phụ kiện khác.

• Hỗ trợ gá khung và kết cấu nhiều kích thước.

• Phù hợp với jig hàn và jig lắp ráp.

• Có thể tháo lắp và tái sử dụng.

• Giúp thiết lập bộ gá nhanh và linh hoạt hơn.

Khi lựa chọn phụ kiện, nên kiểm tra chuẩn D16, kích thước cữ, vị trí lắp đặt, hình dạng chi tiết và yêu cầu về lực giữ để lựa chọn cấu hình phù hợp.

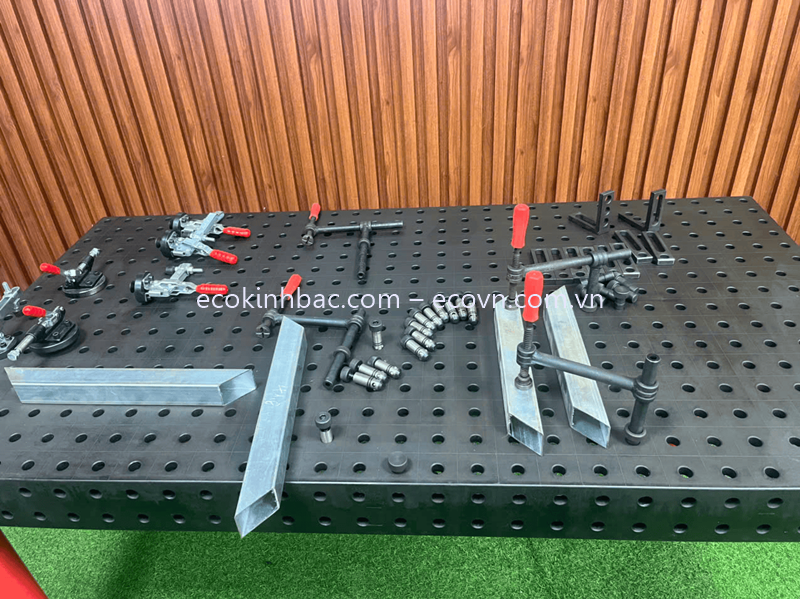

Bàn gá chi tiết gá công bằng gang, kích thước 2000x1500 lỗ D16

Bàn gá hàn 2000x1000mm.

Bàn gá hàn 3000x2000mm

8. Giá đỡ khung / cữ định vị D16 tại ECO Kinh Bắc

ECO Kinh Bắc cung cấp hệ thống phụ kiện bàn gá hàn 3D D16/D28 phục vụ gia công kết cấu, hàn cơ khí, jig lắp ráp và đồ gá sản xuất.

Các nhóm phụ kiện gồm:

Giá đỡ khung – Cữ định vị – Chốt định vị – Chốt khóa nhanh – Block – Thước định vị – Height Regulator – Tấm đệm căn chỉnh – V-Block – Kẹp gá.

Nếu khách hàng đang cần gá khung thép, thép hộp, khung máy hoặc kết cấu hàn, có thể cung cấp bản vẽ và hình ảnh chi tiết. ECO Kinh Bắc hỗ trợ tư vấn cách bố trí điểm đỡ, cữ định vị và kẹp phù hợp với bàn gá D16.
