Giá Đỡ Khung / Cữ Định Vị Khung D28 – Phụ Kiện Bàn Gá Hàn 3D

Giá đỡ khung D28 là gì?

Giá đỡ khung / Cữ định vị khung D28 (Frame Support / Frame Positioning Bracket) là phụ kiện sử dụng trên bàn gá hàn 3D D28, có chức năng tạo điểm tựa, mặt chuẩn và hỗ trợ định vị các loại khung, thanh hộp và kết cấu trong quá trình gá hàn.

Thay vì phải căn chỉnh khung trực tiếp trên mặt bàn, người thợ có thể bố trí các giá đỡ tại những vị trí phù hợp để tạo thành hệ thống đỡ – định vị – cố định theo kích thước thực tế của sản phẩm.

Đây là phụ kiện hữu ích đối với các xưởng thường xuyên gia công khung thép, khung hộp, kết cấu hàn và đồ gá cơ khí.

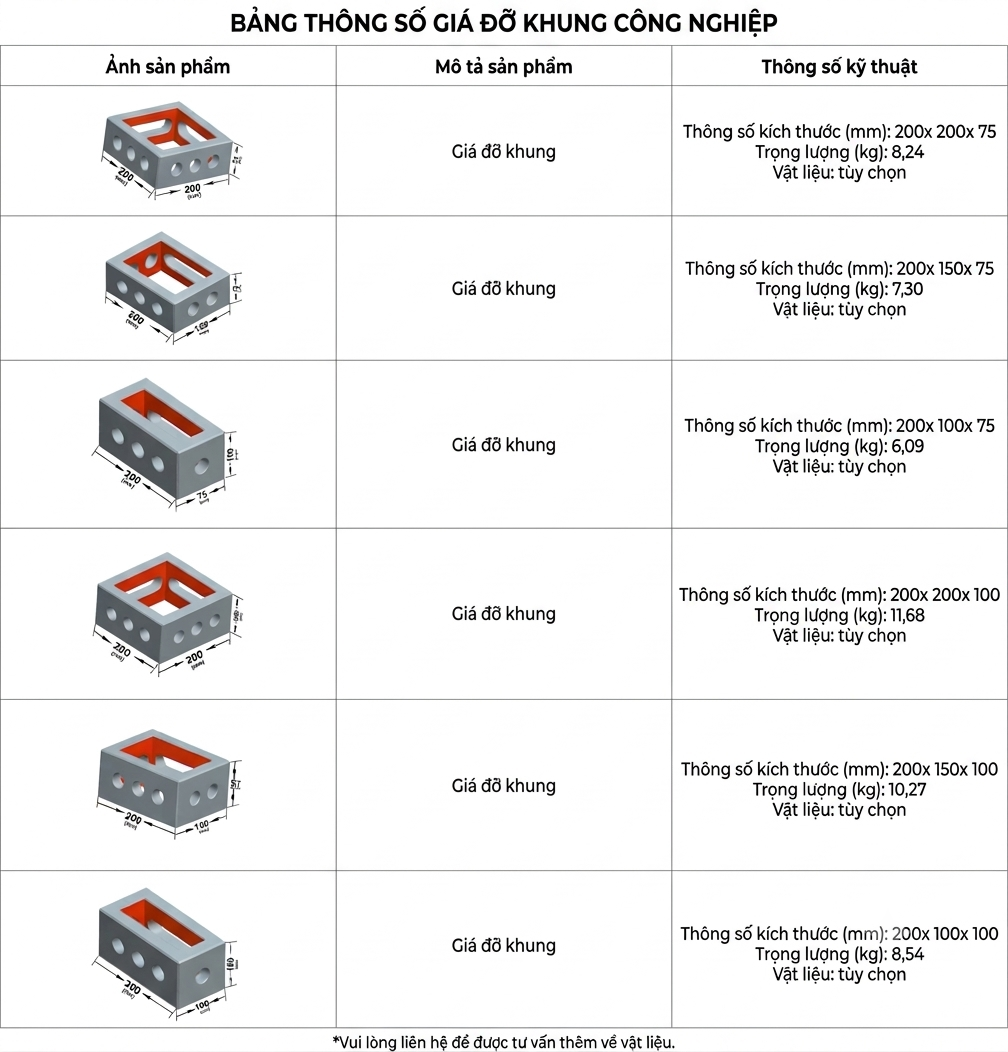

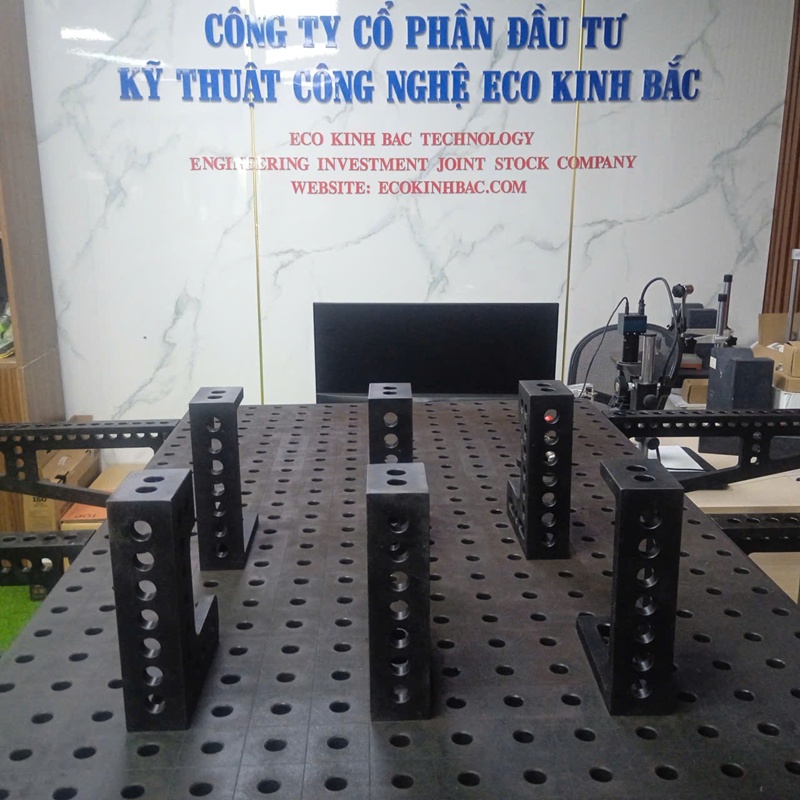

Các kích thước giá đỡ khung D28

Sản phẩm có nhiều kích thước để lựa chọn tùy theo chiều cao và không gian cần tạo điểm tựa:

Việc có nhiều kích thước giúp người dùng dễ dàng lựa chọn giá đỡ phù hợp với kích thước khung, chiều cao cần gá và vị trí bố trí trên bàn D28.

Công dụng của giá đỡ khung D28

1. Tạo điểm tựa cho khung

Khi gá khung thép hoặc khung hộp, việc tạo các điểm tựa ổn định giúp người thợ dễ dàng đặt và căn chỉnh chi tiết trước khi hàn.

Giá đỡ khung D28 có thể được bố trí tại các vị trí cần thiết để tạo nhiều điểm tiếp xúc cho khung.

2. Tạo cữ định vị cho khung

Ngoài chức năng đỡ, sản phẩm còn có thể được sử dụng như một cữ định vị, giúp xác định vị trí tương quan của khung với mặt bàn hoặc với các chi tiết khác.

Khi kết hợp thêm chốt định vị và kẹp nhanh, người dùng có thể tạo thành một cấu hình gá phù hợp với từng sản phẩm.

3. Hỗ trợ căn chỉnh trước khi hàn

Một bộ khung thường phải được kiểm tra kích thước và vị trí trước khi hàn cố định.

Giá đỡ giúp giữ khung ở vị trí mong muốn, từ đó người thợ có thể thực hiện:

Đặt khung → đỡ → định vị → căn chỉnh → kẹp → hàn.

Cách bố trí này giúp quá trình gá trở nên trực quan và thuận tiện hơn.

Ứng dụng thực tế trong xưởng

Giá đỡ khung D28 có thể sử dụng cho nhiều công việc như:

• Gá khung thép.

• Gá khung hộp.

• Định vị khung máy.

• Đỡ các thanh kết cấu.

• Gá các cụm chi tiết hàn.

• Căn chỉnh khung trước khi hàn.

• Chế tạo jig và đồ gá cơ khí.

• Hỗ trợ lắp ráp các kết cấu có nhiều chi tiết.

Đặc biệt với những sản phẩm được gia công lặp lại, người dùng có thể bố trí các giá đỡ theo một cấu hình cố định để tạo thành bộ gá chuyên dụng, sau đó thay đổi vị trí khi chuyển sang sản phẩm khác.

Chọn kích thước giá đỡ khung như thế nào?

Các kích thước 200 × 100 × 75, 200 × 150 × 75 và 200 × 200 × 75 mm có chiều cao 75 mm, phù hợp khi cần tạo khoảng đỡ thấp hơn.

Trong khi đó, các phiên bản:

• 200 × 100 × 100 mm

• 200 × 150 × 100 mm

• 200 × 200 × 100 mm

có chiều cao 100 mm, phù hợp khi cần tạo vị trí tựa cao hơn.

Kích thước chiều dài và chiều rộng nên được lựa chọn dựa trên hình dạng chi tiết, diện tích tiếp xúc và không gian bố trí phụ kiện trên bàn gá.

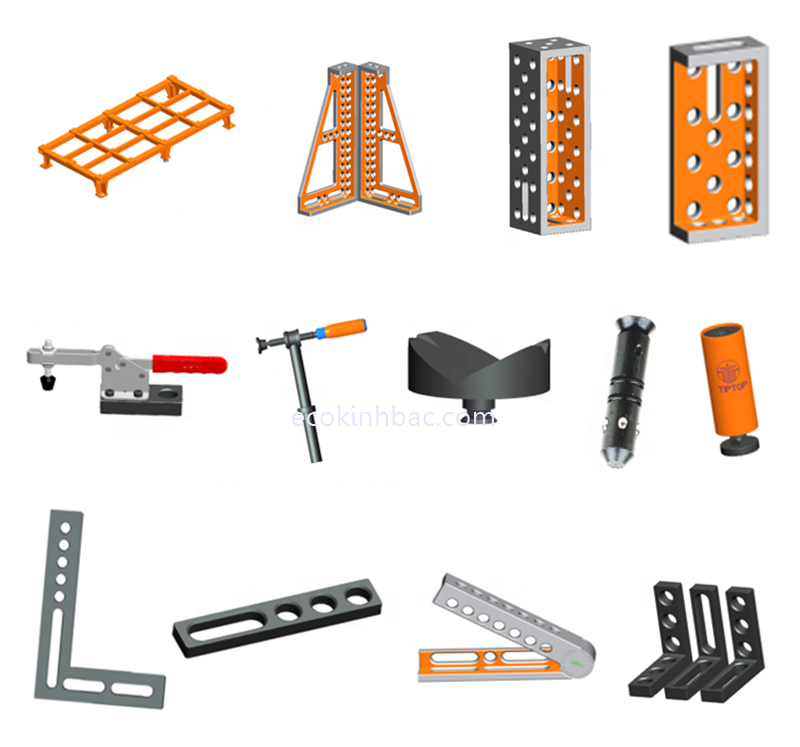

Kết hợp giá đỡ khung với phụ kiện D28

Giá đỡ khung phát huy hiệu quả tốt hơn khi kết hợp với các phụ kiện khác trên bàn gá hàn D28:

• Chốt định vị: xác định vị trí.

• Cữ chặn: tạo điểm giới hạn.

• Kẹp nhanh: giữ và ép phôi.

• Khối L: tạo mặt chuẩn và điểm tựa.

• Khối U: hỗ trợ đỡ kết cấu dài, lớn.

• Khối đỡ góc: tạo thêm điểm tựa cho các vị trí góc.

• Thước định vị: hỗ trợ thiết lập khoảng cách.

Nhờ hệ thống phụ kiện kết hợp, một bàn gá D28 có thể được cấu hình cho nhiều loại khung và kết cấu khác nhau.

Giá đỡ khung khác gì chốt định vị?

Hai phụ kiện có chức năng khác nhau:

Trong thực tế, giá đỡ khung không thay thế chốt định vị hoặc kẹp mà thường được sử dụng kết hợp để tạo thành một hệ thống gá hoàn chỉnh.

Bàn gá hàn kích thước 1000x1000mm

Kẹp bàn hàn và phụ kiện

Bàn gá hàn bằng thép kích thước 2000x1500 lỗ D28

ECO Kinh Bắc – cung cấp phụ kiện bàn gá hàn D28

ECO Kinh Bắc cung cấp hệ thống bàn gá hàn 3D D28 và phụ kiện đồ gá phục vụ hàn kết cấu, gia công cơ khí, chế tạo jig và lắp ráp công nghiệp.

Giá đỡ khung / Cữ định vị khung D28 với 6 kích thước giúp người dùng linh hoạt lựa chọn phương án đỡ và định vị phù hợp với từng loại khung, kết cấu và sản phẩm thực tế.

👉 Liên hệ ECO Kinh Bắc để được tư vấn kích thước giá đỡ và bộ phụ kiện D28 phù hợp với kích thước khung, vị trí cần gá và phương án gia công.
