Ke Góc Định Vị – Giá Đỡ Điều Chỉnh Góc Hình Quạt Cho Bàn Gá Hàn 3D D16

Ke góc định vị hình quạt là gì?

Ke góc định vị 150 × 150 × 50 mm là phụ kiện hỗ trợ gá đặt, kê đỡ và định vị chi tiết trên bàn gá hàn 3D D16. Sản phẩm có thiết kế dạng hình quạt, giúp tạo điểm tựa và hỗ trợ điều chỉnh vị trí của phôi theo các góc khác nhau trong quá trình gá hàn.

Với kích thước nhỏ gọn, ke góc có thể bố trí linh hoạt trên mặt bàn hoặc các vị trí gá phù hợp. Đây là phụ kiện hữu ích khi cần thiết lập góc, tạo điểm tựa bên cạnh hoặc hỗ trợ giữ các chi tiết có hình dạng không thuận tiện để gá trực tiếp.

Sản phẩm gồm hai phiên bản trái và phải, đáp ứng các hướng bố trí khác nhau trong hệ thống đồ gá.

Thông số kỹ thuật

Thông số trên mang tính tham khảo theo cấu hình sản phẩm. Khách hàng nên xác nhận bản vẽ và kích thước thực tế trước khi đặt hàng.

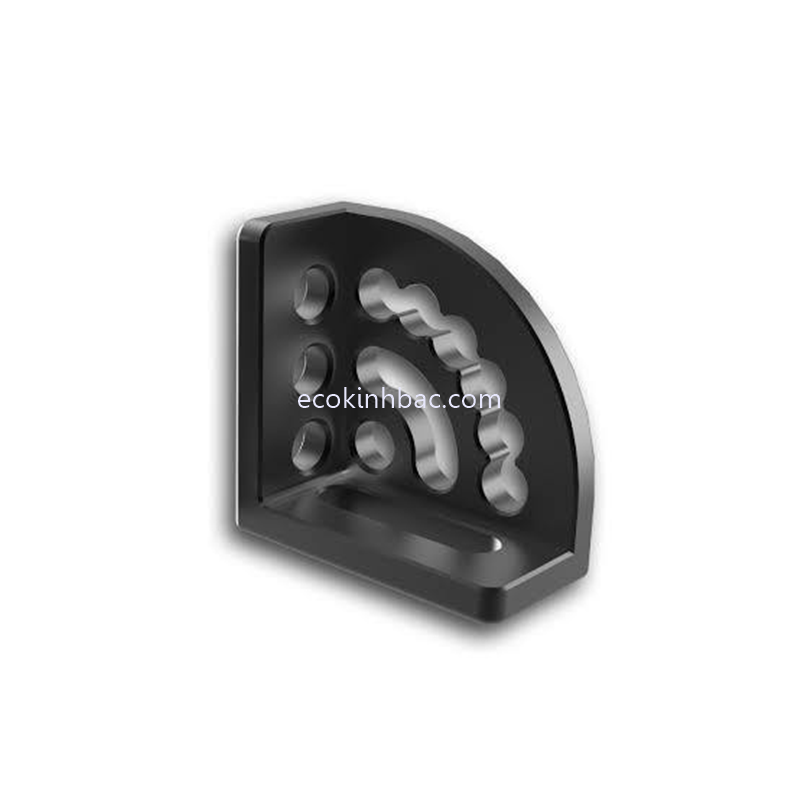

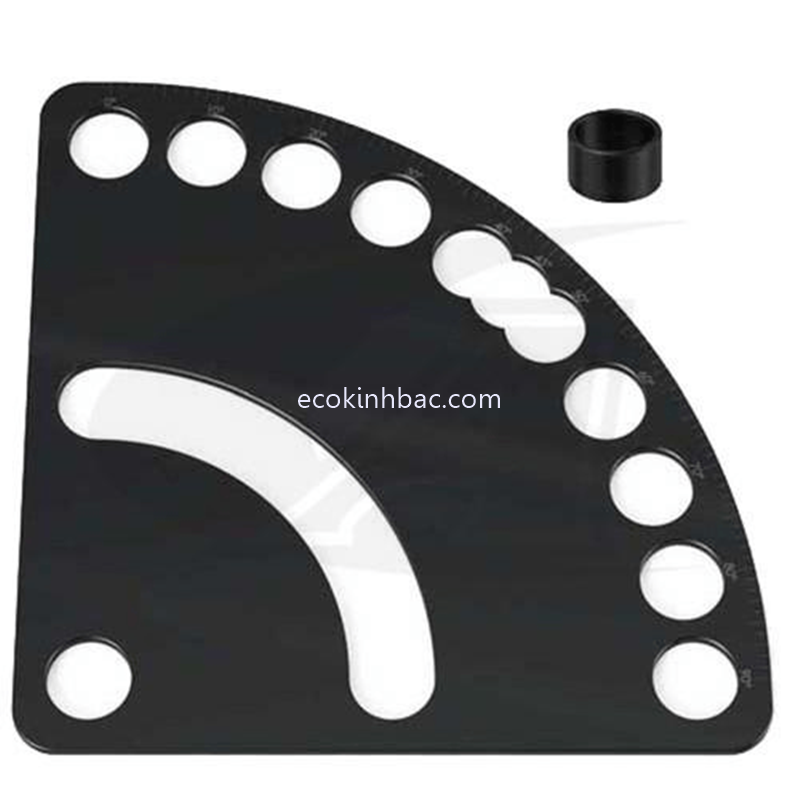

Thiết kế hình quạt linh hoạt

Khác với các block hoặc ke định vị dạng vuông cố định, thiết kế hình quạt giúp phụ kiện phù hợp hơn với những phương án gá cần thay đổi hướng tiếp xúc hoặc điều chỉnh góc của chi tiết.

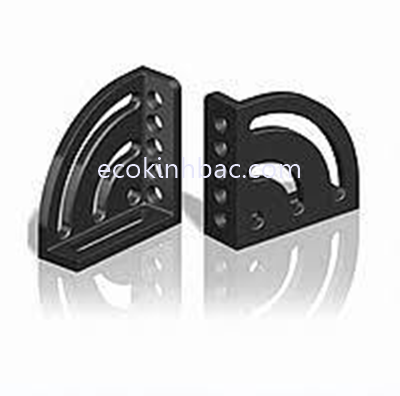

Ke được cung cấp với hai phiên bản trái (L) và phải (R). Việc lựa chọn đúng phiên bản giúp người dùng bố trí phụ kiện thuận theo hướng của phôi và cấu hình đồ gá.

Trong các phương án gá phức tạp, có thể kết hợp ke trái và ke phải để tạo các điểm tựa ở hai phía hoặc xây dựng hệ thống định vị đối xứng.

Công dụng của ke góc định vị bàn gá hàn D16

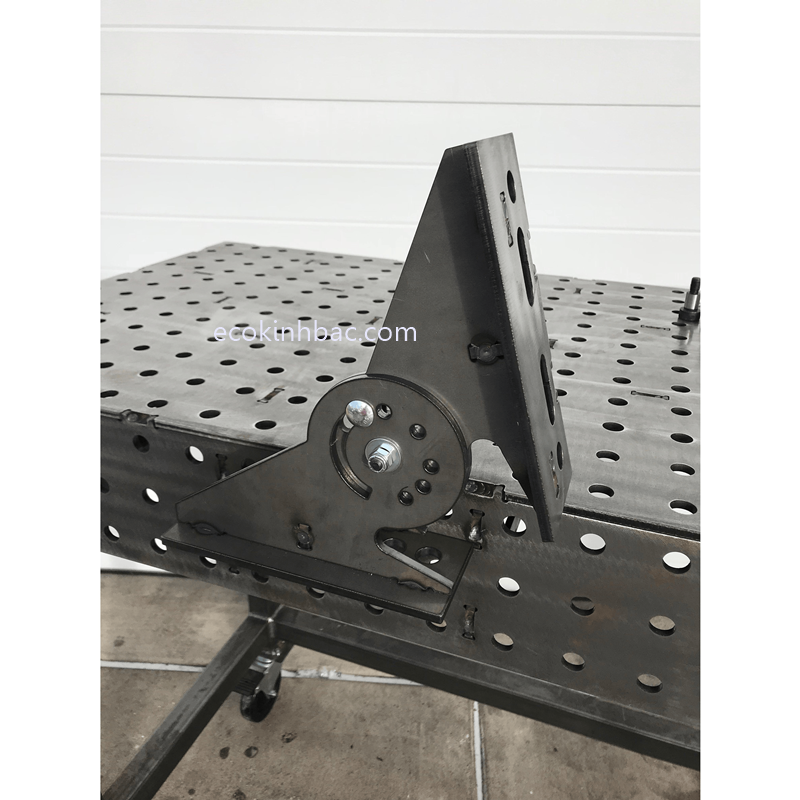

Hỗ trợ định vị góc

Ke góc giúp tạo điểm tựa để định vị chi tiết theo hướng mong muốn, đặc biệt hữu ích với các sản phẩm có mặt nghiêng hoặc kết cấu cần thay đổi góc gá.

Kê đỡ phôi

Sản phẩm có thể được sử dụng làm điểm kê đỡ phụ cho chi tiết, giúp tạo khoảng cách và vị trí tựa phù hợp trong quá trình gá.

Tạo điểm tựa bên

Khi gá các chi tiết dạng khung, hộp hoặc kết cấu có nhiều mặt, ke góc có thể tạo thêm điểm tựa bên cạnh để hỗ trợ giữ phôi.

Kết hợp với phụ kiện D16

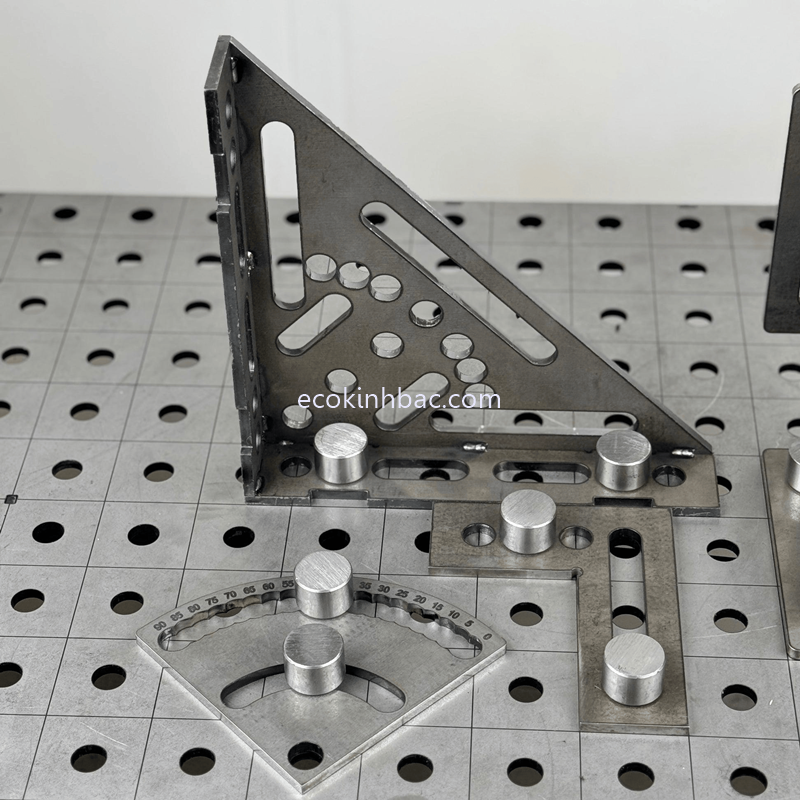

Ke góc có thể sử dụng cùng chốt định vị, chốt khóa nhanh, kẹp, block và các phụ kiện D16 khác để xây dựng hệ thống đồ gá linh hoạt.

Ứng dụng của giá đỡ điều chỉnh góc hình quạt

Ke góc 150 × 150 × 50 mm có thể được ứng dụng trong nhiều công việc:

• Định vị chi tiết khi gá hàn.

• Kê đỡ phôi có mặt nghiêng.

• Hỗ trợ tạo góc cho kết cấu hàn.

• Gá khung thép và chi tiết dạng hộp.

• Làm điểm tựa bên cho phôi.

• Hỗ trợ lắp ráp các cụm cơ khí.

• Kết hợp với phụ kiện D16 để tạo đồ gá.

• Điều chỉnh cấu hình gá theo từng sản phẩm.

Đối với các xưởng gia công nhiều mẫu sản phẩm, phụ kiện dạng ke góc giúp tăng khả năng tùy biến của bàn gá hàn 3D mà không cần chế tạo lại toàn bộ đồ gá cho từng sản phẩm.

Ke góc trái và phải khác nhau như thế nào?

Hai phiên bản trái và phải chủ yếu khác nhau ở hướng thiết kế và hướng bố trí của ke trên hệ thống gá.

Khi lựa chọn sản phẩm, người dùng nên căn cứ vào:

• Hướng đặt phôi.

• Vị trí cần tạo điểm tựa.

• Hướng tiếp xúc của ke với chi tiết.

• Không gian bố trí phụ kiện trên bàn.

• Cấu hình tổng thể của đồ gá.

Việc chọn đúng phiên bản giúp thao tác gá đặt thuận tiện hơn và hạn chế phải xoay hoặc bố trí phụ kiện theo hướng không phù hợp.

Kết hợp ke góc với hệ thống phụ kiện D16

Một trong những ưu điểm của bàn gá hàn 3D D16 là khả năng kết hợp nhiều loại phụ kiện để tạo thành đồ gá theo từng sản phẩm.

Ke góc hình quạt có thể đóng vai trò điểm tựa hoặc định vị góc, trong khi chốt định vị xác định vị trí và kẹp gá tạo lực giữ phôi. Các block hoặc khối định vị có thể được bổ sung để thay đổi chiều cao và vị trí tựa.

Nhờ đó, người thợ có thể nhanh chóng tháo lắp và thay đổi cấu hình gá khi chuyển sang sản phẩm khác.

Xem thêm các sản phẩm:

Bàn gá chi tiết gá công bằng gang, kích thước 2000x1500 lỗ D16

Bàn gá hàn 2000x1000mm.

Bàn gá hàn 3000x2000mm

ECO Kinh Bắc cung cấp phụ kiện bàn gá hàn 3D D16

ECO Kinh Bắc cung cấp bàn gá hàn 3D D16, phụ kiện bàn hàn và các loại phụ kiện định vị, kê đỡ, kẹp gá phục vụ sản xuất cơ khí.

Các sản phẩm như ke góc định vị, gờ chặn góc vuông, thanh góc đỡ, khối định vị chữ L, chốt khóa nhanh và kẹp định vị có thể kết hợp với nhau để đáp ứng nhiều phương án gá phôi khác nhau.

Khách hàng có nhu cầu ke góc định vị/giá đỡ điều chỉnh góc hình quạt 150 × 150 × 50 mm, phiên bản trái và phải có thể liên hệ ECO Kinh Bắc để được tư vấn sản phẩm phù hợp.
