Kết Hợp Chốt Định Vị, Cữ Chặn Và Khối Đỡ Cho Bàn Gá Hàn D16/D28

Vì sao cần kết hợp nhiều phụ kiện khi gá hàn?

Trong quá trình sử dụng bàn gá hàn 3D D16/D28, chỉ một phụ kiện thường khó đáp ứng toàn bộ yêu cầu định vị và giữ phôi. Một bộ gá hiệu quả thường cần kết hợp khối đỡ, cữ chặn, chốt định vị và kẹp giữ để tạo thành một hệ thống gá hoàn chỉnh.

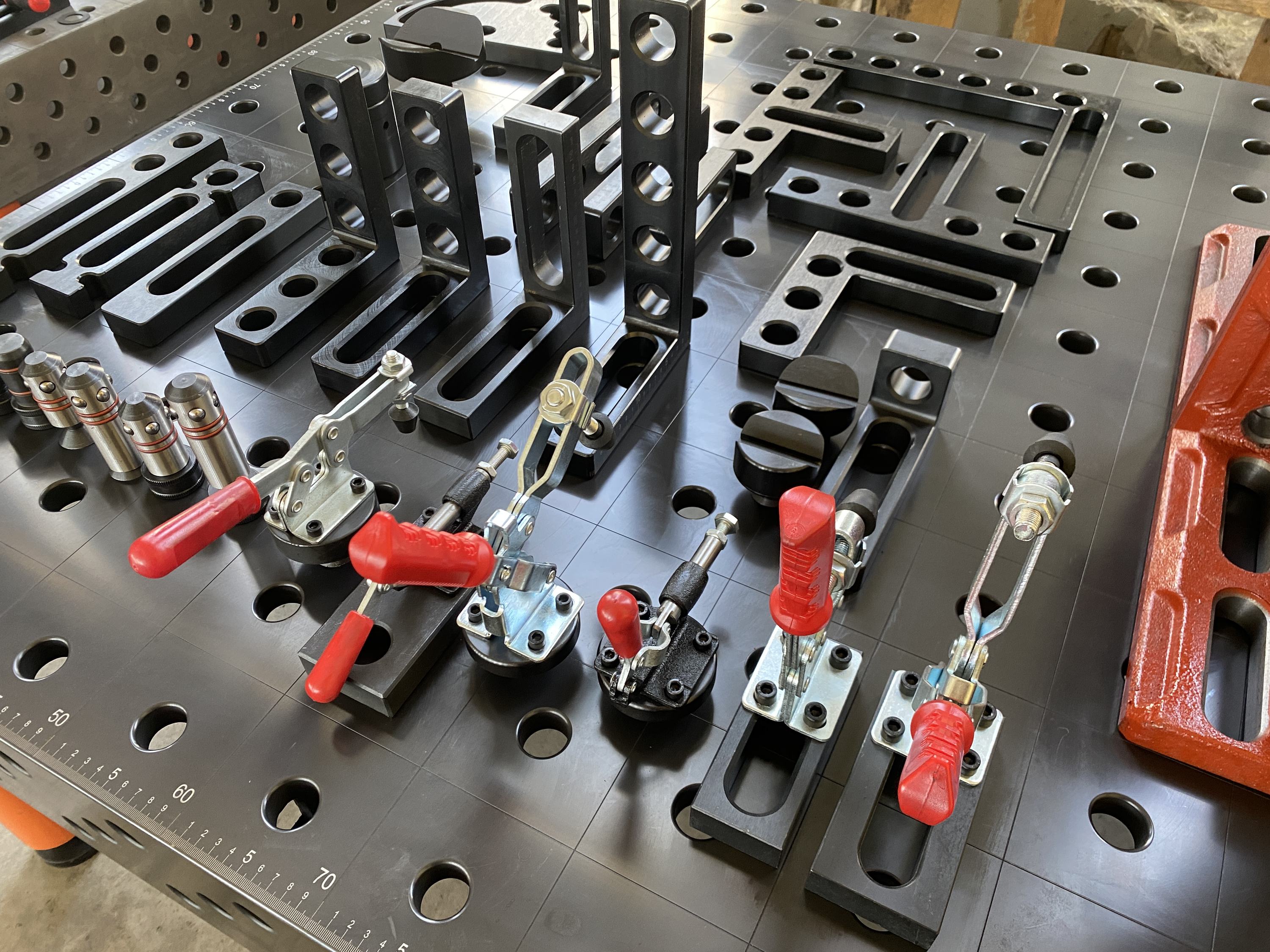

Mỗi nhóm phụ kiện đảm nhiệm một nhiệm vụ khác nhau: khối đỡ nâng và đỡ phôi, cữ chặn tạo chuẩn, chốt định vị xác lập vị trí, trong khi kẹp giúp giữ chi tiết trong quá trình hàn.

Cách kết hợp phụ kiện

Một trình tự gá cơ bản có thể thực hiện như sau:

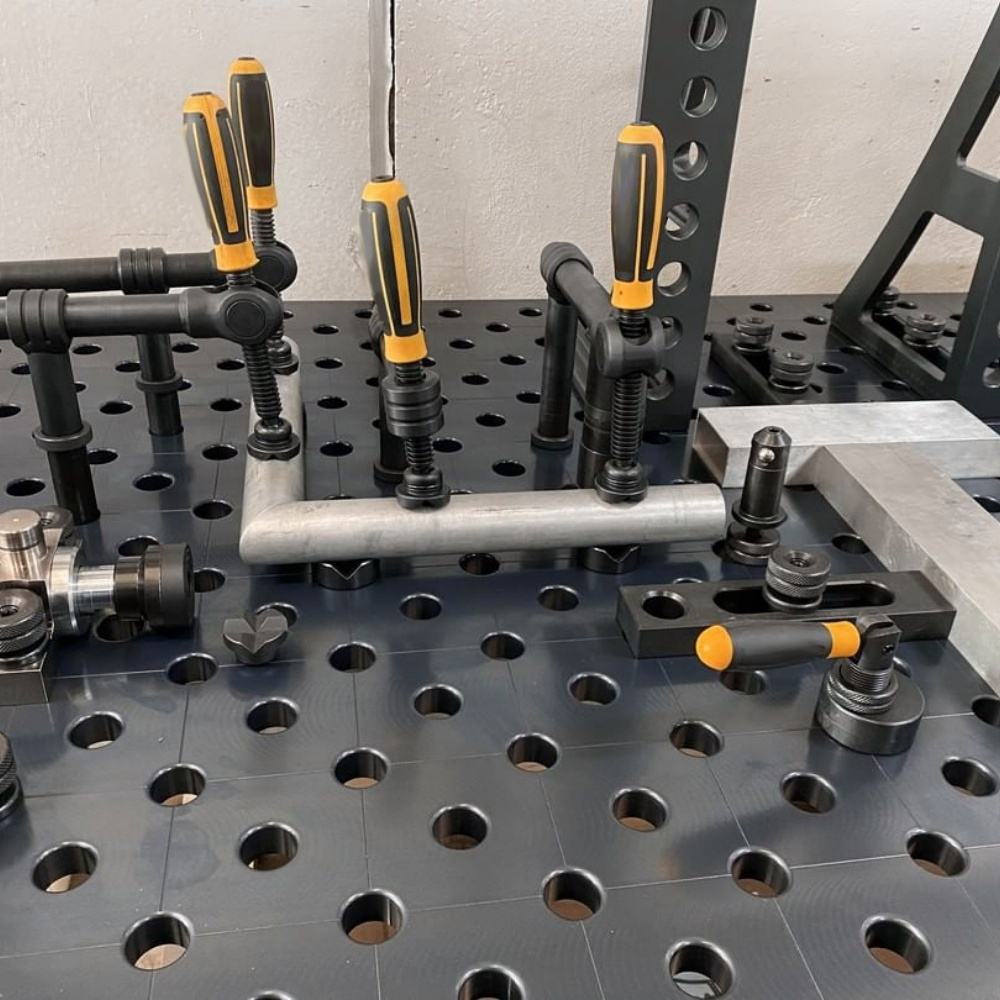

Bàn gá D16/D28 → khối đỡ → cữ chặn → chốt định vị → đặt phôi → kẹp giữ → kiểm tra → hàn.

Với các chi tiết dạng hộp, khung thép hoặc kết cấu nhiều thanh, người dùng có thể bố trí thêm thước định vị hoặc khối L/U để tạo các mặt chuẩn.

Ứng dụng thực tế

Cách kết hợp này phù hợp với gá khung thép, bàn ghế, giá đỡ, khung máy, kết cấu hộp và nhiều chi tiết cơ khí cần lặp lại vị trí gá.

D16 với hệ lỗ Ø16 và bước lỗ thường 50×50 mm cho phép bố trí phụ kiện linh hoạt trên các chi tiết nhỏ và vừa. D28 với hệ lỗ Ø28 và bước lỗ thường 100×100 mm phù hợp với các kết cấu có kích thước lớn hơn.

Tìm hiểu bàn gá hàn

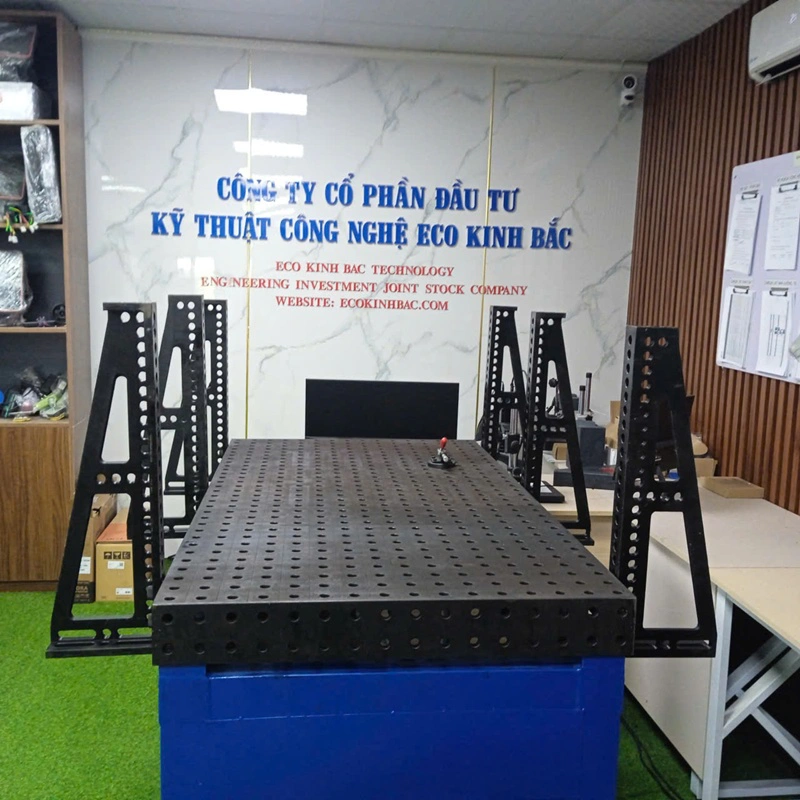

Bàn gá hàn kích thước 1000x1000mm

Bàn gá hàn bằng thép kích thước 2000x1500 lỗ D28

Kết luận

Hiệu quả của bàn gá hàn 3D không chỉ phụ thuộc vào mặt bàn mà còn nằm ở cách kết hợp đúng nhóm phụ kiện theo từng công đoạn gá.
