Thước Định Vị Positioning Ruler D16 55x25x12mm – Nhiều Kích Thước Cho Bàn Gá Hàn 3D

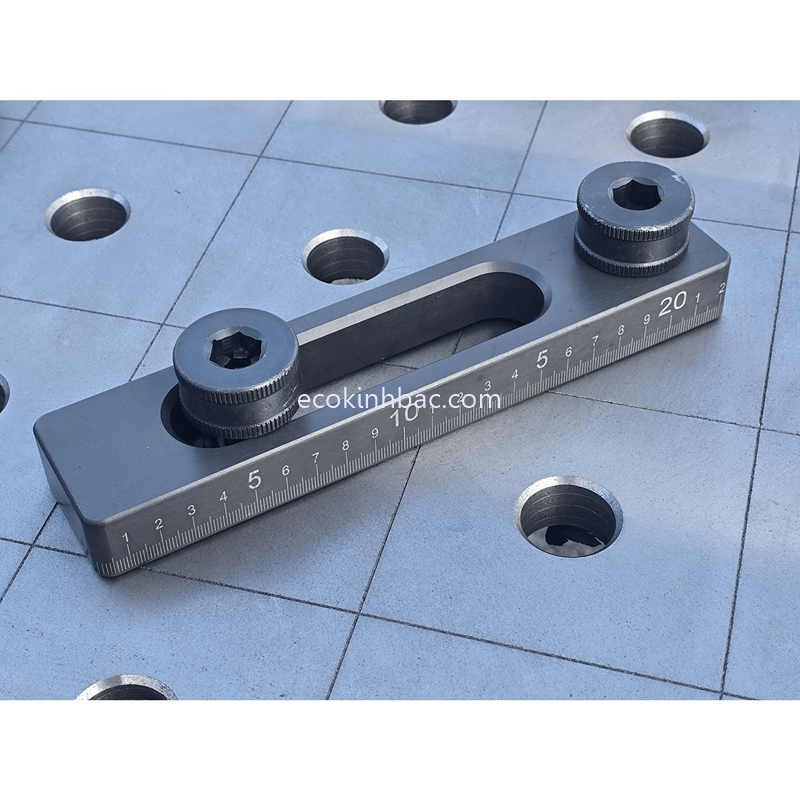

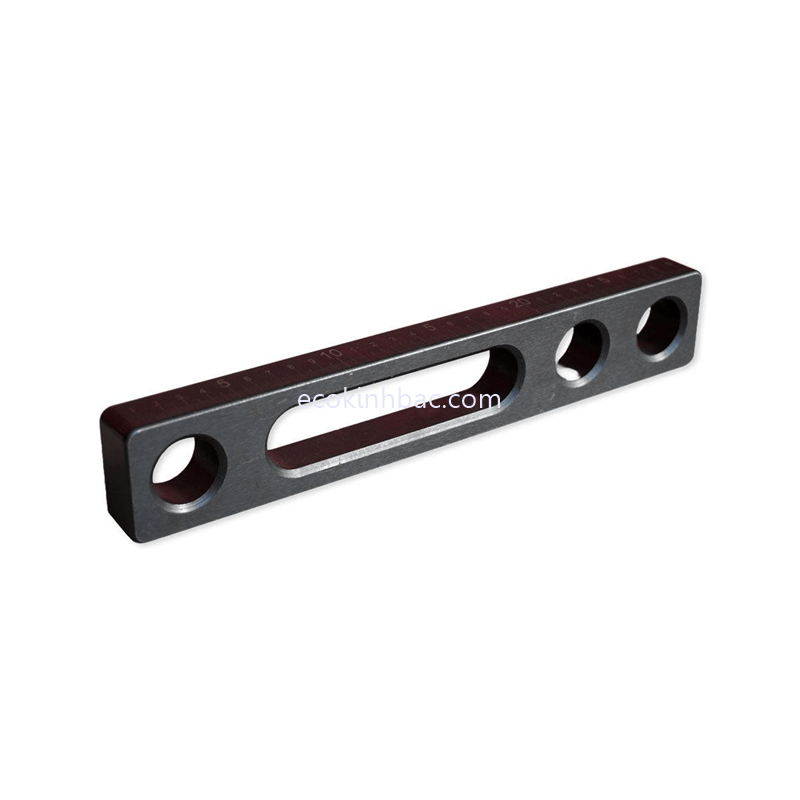

Thước định vị Positioning Ruler D16 là gì?

Thước định vị Positioning Ruler D16 là phụ kiện được sử dụng trên hệ thống bàn gá hàn 3D D16 nhằm tạo điểm chặn, mặt chuẩn và hỗ trợ định vị phôi trong quá trình gá lắp, hàn và chế tạo cơ khí.

Với thiết kế dạng thanh thước có chiều dày 12 mm, sản phẩm có nhiều kích thước chiều dài khác nhau, giúp người dùng lựa chọn theo kích thước phôi và khoảng cách cần định vị.

Thước định vị có thể kết hợp cùng chốt định vị, chốt khóa nhanh, kẹp gá và các block phụ kiện D16 để hình thành hệ thống gá mô-đun, linh hoạt và dễ thay đổi.

Các kích thước Positioning Ruler D16

ECO Kinh Bắc cung cấp nhiều kích thước Thước định vị D16, đáp ứng các nhu cầu gá phôi khác nhau:

Các kích thước ngắn phù hợp với những vị trí gá nhỏ hoặc cần tạo điểm chặn cục bộ. Các loại dài như 250 × 50 × 12 mm và 400 × 50 × 12 mm phù hợp khi cần tạo mặt chặn hoặc điểm tựa có phạm vi lớn hơn.

Thông số kích thước được cung cấp theo danh sách sản phẩm; khách hàng nên đối chiếu bản vẽ và cấu hình lỗ thực tế trước khi đặt hàng.

Công dụng của thước định vị bàn hàn D16

1. Định vị phôi

Công dụng chính của Positioning Ruler là tạo điểm chặn để xác định vị trí của phôi trên bàn gá.

Khi phôi được tựa vào thước định vị, người dùng có thể kết hợp thêm chốt và kẹp để giữ phôi theo phương án gá mong muốn.

2. Tạo mặt chuẩn

Thước định vị tạo thêm một mặt tiếp xúc giúp người thợ thiết lập chuẩn gá cho chi tiết. Đây là yếu tố quan trọng khi gia công các sản phẩm yêu cầu vị trí lắp ráp ổn định.

3. Chặn phôi trong quá trình hàn

Trong quá trình hàn, phôi có thể bị xê dịch nếu không được cố định phù hợp. Thước định vị kết hợp với kẹp gá giúp tạo hệ thống chặn và giữ phôi.

4. Hỗ trợ gá nhiều loại sản phẩm

Nhờ có nhiều kích thước, Positioning Ruler D16 có thể được lựa chọn cho các loại phôi có kích thước và hình dạng khác nhau.

5. Tạo đồ gá mô-đun

Thước định vị có thể tháo lắp và bố trí lại, giúp người dùng nhanh chóng thay đổi cấu hình gá khi chuyển sang sản phẩm khác.

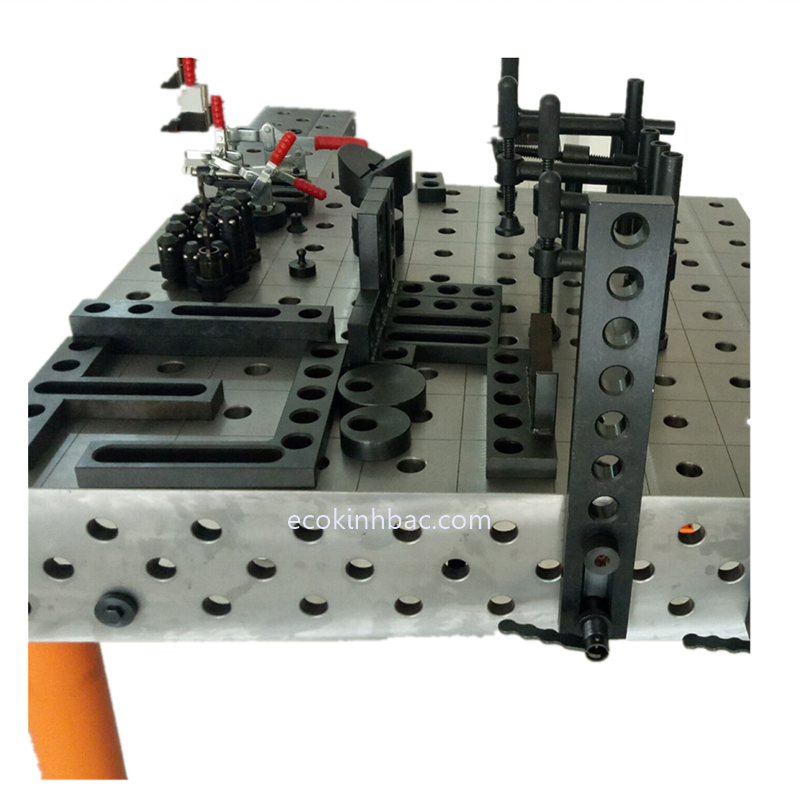

Thước Positioning Ruler D16 sử dụng như thế nào?

Một phương án gá cơ bản có thể bố trí:

Bàn gá hàn 3D → thước định vị → chốt D16 → kẹp gá → phôi

Trong đó:

• Bàn gá hàn 3D: cung cấp mặt chuẩn và hệ thống lỗ để lắp phụ kiện.

• Thước định vị: tạo mặt chặn hoặc điểm tựa.

• Chốt D16: cố định vị trí phụ kiện trên bàn.

• Kẹp gá: giữ phôi ổn định.

• Phôi: được đặt theo vị trí và phương án gá yêu cầu.

Tùy vào hình dạng sản phẩm, có thể sử dụng một hoặc nhiều thước định vị kết hợp với các phụ kiện khác.

Lựa chọn kích thước thước định vị D16

Việc lựa chọn kích thước nên dựa trên kích thước phôi, vị trí cần chặn, chiều dài mặt tiếp xúc và không gian gá.

55 × 25 × 12 mm

Kích thước nhỏ gọn, phù hợp với các vị trí cần tạo điểm chặn ngắn.

75 × 25 × 12 mm

Thích hợp cho các phương án gá cần chiều dài lớn hơn loại 55 mm nhưng vẫn ưu tiên sự gọn nhẹ.

115 × 25 × 12 mm

Phù hợp với các vị trí định vị có khoảng chặn trung bình.

140 × 25 × 12 mm

Có chiều dài lớn hơn, tạo phạm vi tiếp xúc rộng hơn khi gá.

190 × 25 × 12 mm

Phù hợp với các chi tiết cần mặt chặn dài hơn.

250 × 50 × 12 mm

Có chiều rộng 50 mm, phù hợp với các phương án cần vùng tiếp xúc lớn hơn.

400 × 50 × 12 mm

Là lựa chọn có chiều dài lớn nhất trong danh sách, phù hợp khi cần tạo mặt chặn dài hoặc hỗ trợ định vị các chi tiết có kích thước lớn hơn.

Ứng dụng của Positioning Ruler D16

Thước định vị D16 có thể sử dụng trong nhiều lĩnh vực:

• Gá hàn khung thép.

• Gá kết cấu hộp.

• Định vị thép hình.

• Gá chi tiết cơ khí.

• Lắp ráp khung và giá đỡ.

• Chế tạo đồ gá hàn.

• Định vị phôi trước khi hàn.

• Tạo mặt chuẩn cho hệ thống gá.

• Kết hợp với bàn hàn 3D D16.

• Sử dụng trong các hệ thống gá cơ khí mô-đun.

Đặc biệt, sản phẩm phù hợp với các xưởng thường xuyên thay đổi mẫu mã và kích thước sản phẩm, cần một hệ thống phụ kiện có thể tháo lắp và tái sử dụng.

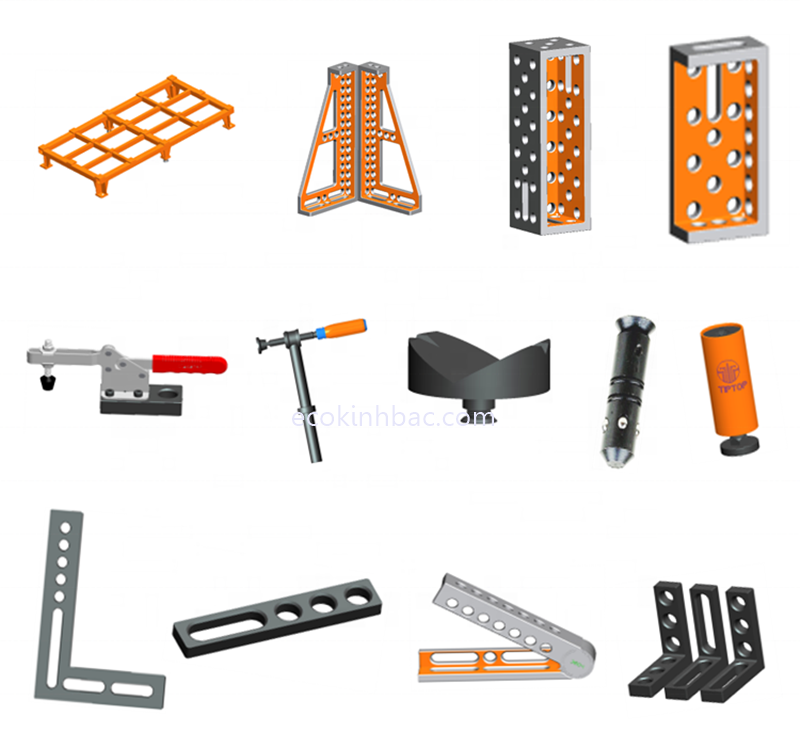

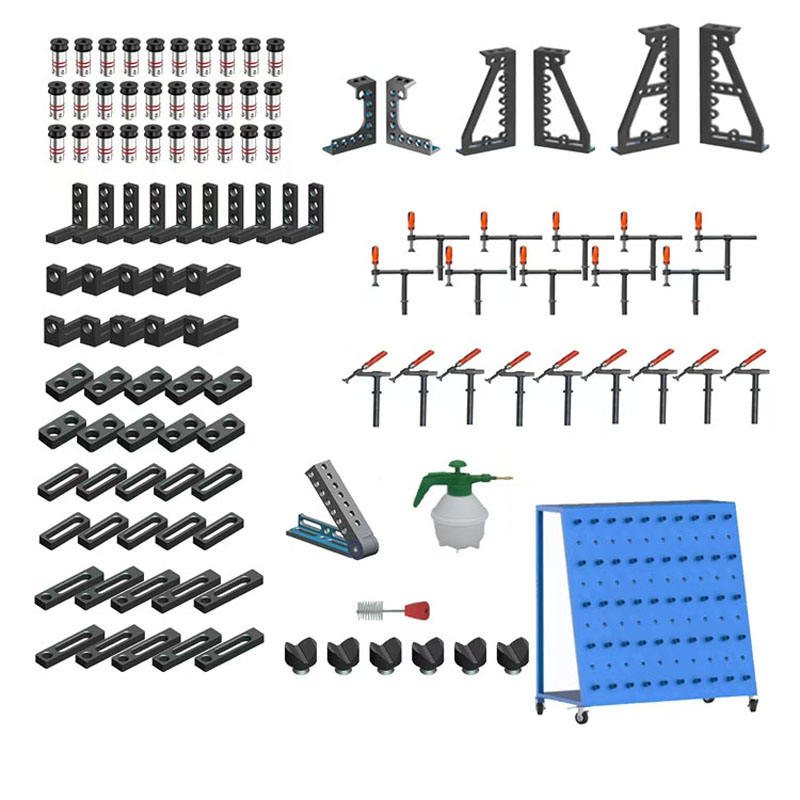

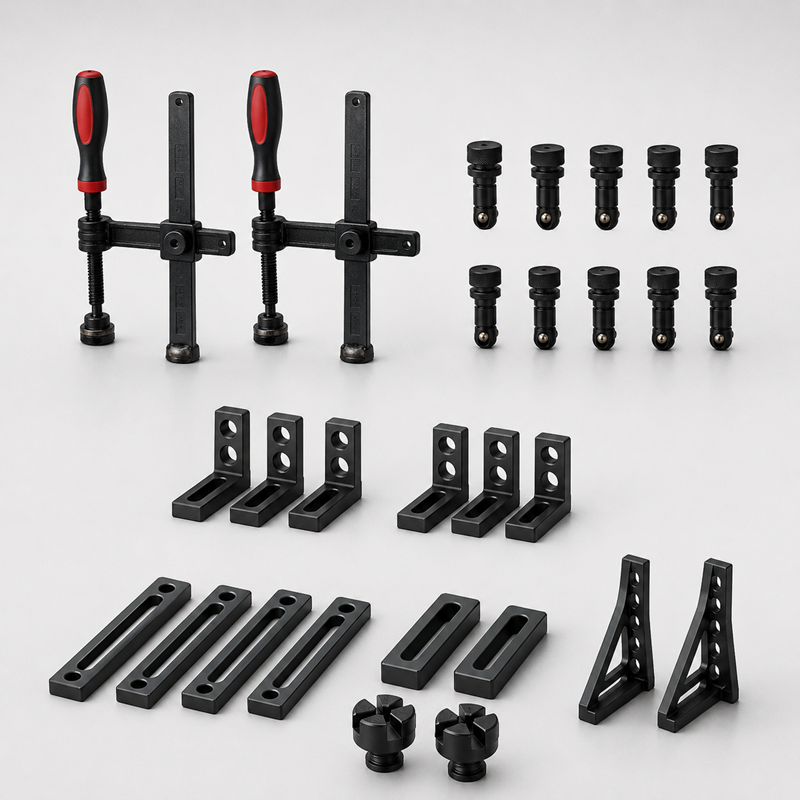

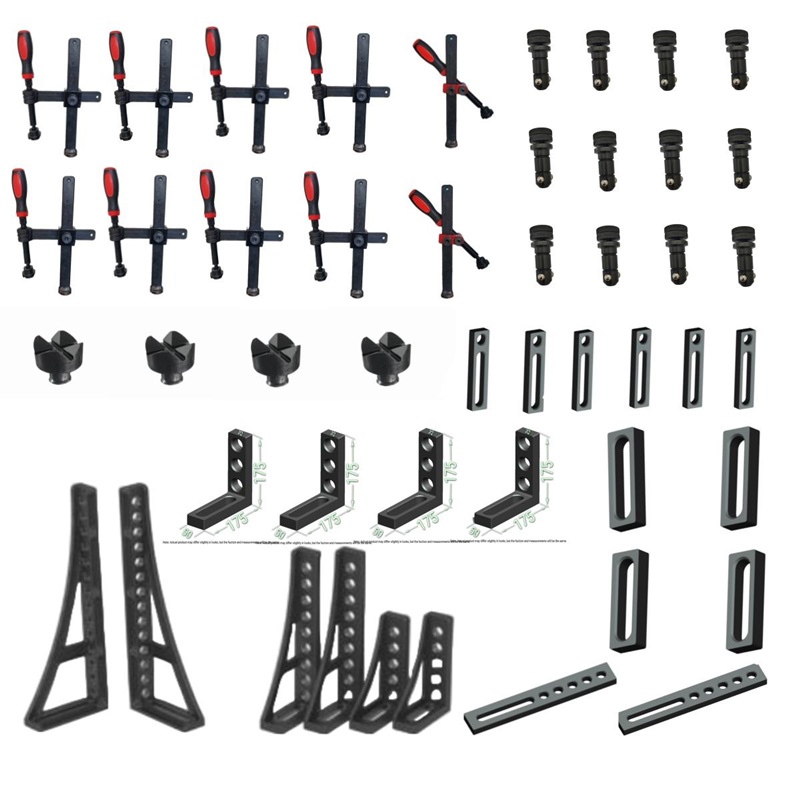

Kết hợp thước định vị với các phụ kiện bàn hàn 3D

Positioning Ruler D16 có thể kết hợp với nhiều phụ kiện khác như:

• Chốt khóa nhanh D16.

• Chốt định vị D16.

• Kẹp định vị phôi.

• Khối định vị chữ L.

• Khối hộp chữ U.

• Khối góc mở rộng.

• Thanh góc đỡ.

• Ê-ke định vị.

• Thanh kẹp và cầu kẹp.

• Block kê đỡ phôi.

Ví dụ, thước định vị tạo mặt chặn, chốt D16 cố định phụ kiện, trong khi kẹp gá tạo lực giữ phôi. Cách bố trí này giúp hình thành một bộ gá phù hợp với từng sản phẩm mà không cần chế tạo hoàn toàn mới.

Ưu điểm của thước định vị Positioning Ruler D16

Linh hoạt

Có nhiều kích thước từ 55 mm đến 400 mm, giúp người dùng lựa chọn theo từng vị trí gá.

Dễ kết hợp

Có thể sử dụng cùng nhiều phụ kiện khác trong hệ thống bàn gá hàn D16.

Hỗ trợ định vị nhanh

Tạo điểm chặn và mặt tựa để người thợ nhanh chóng thiết lập vị trí phôi.

Tiết kiệm thời gian làm đồ gá

Phụ kiện mô-đun có thể thay đổi vị trí và tái sử dụng cho nhiều sản phẩm.

Phù hợp nhiều ứng dụng cơ khí

Có thể sử dụng trong hàn, lắp ráp, chế tạo kết cấu và các công việc gá phôi cơ khí.

Xem thêm các sản phẩm:

Bàn gá chi tiết gá công bằng gang, kích thước 2000x1500 lỗ D16

Bàn gá hàn 2000x1000mm.

Bàn gá hàn 3000x2000mm

ECO Kinh Bắc cung cấp thước định vị D16 và phụ kiện bàn gá hàn

ECO Kinh Bắc cung cấp bàn gá hàn 3D D16/D28 và hệ thống phụ kiện gá hàn, phục vụ các xưởng cơ khí, kết cấu thép và sản xuất công nghiệp.

Các sản phẩm gồm Positioning Ruler, chốt định vị, chốt khóa nhanh, kẹp gá, block định vị, khối góc, thanh góc đỡ và nhiều phụ kiện bàn hàn 3D khác.

Khách hàng có nhu cầu Thước định vị Positioning Ruler D16 55 × 25 × 12 mm hoặc các kích thước 75, 115, 140, 190, 250 và 400 mm có thể liên hệ ECO Kinh Bắc để được tư vấn lựa chọn loại phù hợp với bàn và phương án gá thực tế.
