Không phải kim đo nào cũng được thiết kế cho cùng một hình dạng chi tiết. Cách chọn hiệu quả là nhìn vào vị trí cần đo và đường tiếp cận, sau đó mới quyết định kiểu kim.
1. Chọn kim theo hình dạng chi tiết
Kim đo Renishaw có nhiều hình dạng để phục vụ các nhiệm vụ đo khác nhau. Kim thẳng thường là lựa chọn cơ bản khi điểm đo có thể tiếp cận trực tiếp. Kim dạng sao có nhiều nhánh, cho phép tiếp cận một số hướng mà không cần thay kim liên tục. Kim dạng đĩa có thể phù hợp với một số rãnh hoặc vị trí nằm dưới gờ. Kim dài và cấu hình nối dài hỗ trợ đo sâu, nhưng đòi hỏi đánh giá độ cứng vững và khoảng hở.

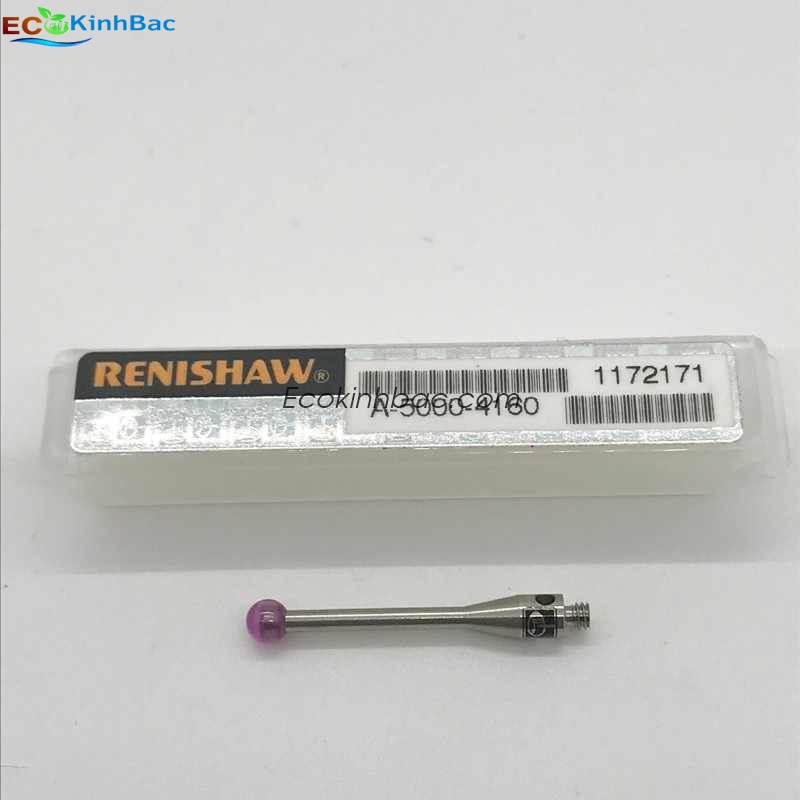

2. Kim thẳng: đơn giản nhưng cần đúng thông số
Đối với kim thẳng, cần kiểm tra chiều dài, đường kính đầu bi, cỡ ren và khoảng hở. Với kim sao, phải xem xét hướng các nhánh, kích thước bao ngoài và nguy cơ va chạm. Với kim đĩa, đường kính và độ dày đĩa quyết định khả năng tiếp cận. Với kim dài, cần xác minh EWL, khối lượng và giới hạn của đầu dò. Các thông số phải dựa trên đúng mã sản phẩm.
3. Khi nào kim sao hoặc kim đĩa hữu ích?
Không có loại kim tốt nhất cho mọi tình huống. Một cấu hình tiếp cận được điểm đo vẫn có thể không phù hợp nếu thân chạm thành lỗ hoặc độ võng ảnh hưởng kết quả. Chọn theo hình học chi tiết, vật liệu phôi, chế độ đo chạm hay quét, dung sai và đường chạy chương trình. Không nên chọn chỉ vì hình dáng sản phẩm giống kim cũ.
4. Bài toán lỗ sâu và cấu hình nối dài
Trước khi đặt hàng, cung cấp mã hiện tại hoặc ảnh rõ phần đầu bi và kết nối, model đầu dò, cùng mô tả điểm đo. Sau khi lắp kim mới, thực hiện qualification theo hướng dẫn của máy và kiểm tra đường chạy an toàn. Bảo quản kim trong khay riêng, tránh va đập và phân loại theo mã để tránh nhầm cấu hình.
5. Cách xác nhận trước khi đặt hàng
Đội ngũ ECO Kinh Bắc có thể hỗ trợ tra cứu danh mục kim đo Renishaw dựa trên mã và thông tin ứng dụng. Hãy gửi yêu cầu đo, model đầu dò và thông số đã xác minh để được tư vấn phù hợp. Việc xác nhận cấu hình trước khi báo giá giúp hạn chế mua nhầm phụ kiện.
6. Cách áp dụng vào lựa chọn thực tế
Khi đưa hướng dẫn này vào thực tế, hãy đối chiếu hình học chi tiết với đường chạy dự kiến của đầu dò. Một cấu hình phù hợp trên bản vẽ vẫn cần được kiểm tra khoảng hở khi lắp lên máy, vì đầu dò, bộ nối và đồ gá đều chiếm không gian. Cũng nên cân nhắc việc thay kim có làm thay đổi chương trình hoặc yêu cầu qualification hay không.
Bộ phận kỹ thuật nên xác nhận yêu cầu đo; bộ phận mua hàng dùng mã đã được duyệt để hỏi giá và kiểm tra thời gian giao. Phân công rõ hai bước này giúp giảm nguy cơ mua đúng thương hiệu nhưng sai cấu hình. Nếu thông số chưa được xác minh, hãy ghi rõ cần xác nhận thay vì điền theo phỏng đoán.
7. Một lưu ý khi chọn hình dạng kim
Đừng chọn kim chỉ vì hình dạng có vẻ phù hợp trên ảnh. Hãy kiểm tra khoảng hở của toàn bộ cấu hình, bao gồm thân, đầu nối và các nhánh nếu có. Chi tiết và đồ gá có thể che khuất đường tiếp cận, khiến kim chạm được điểm đầu nhưng va chạm ở đoạn di chuyển tiếp theo. Nếu có bản vẽ, nên đánh dấu điểm cần đo và hướng tiếp cận để nhà cung cấp hiểu chính xác nhu cầu.
8. Gợi ý thực hành cho nhà máy
Khi lựa chọn hình dạng kim, nên lưu lại các thông tin đã được xác nhận thay vì chỉ dựa vào trí nhớ hoặc tên gọi chung. Hồ sơ tối thiểu có thể gồm mã sản phẩm, model đầu dò, nhiệm vụ đo, ngày kiểm tra và ghi chú về cấu hình đã sử dụng. Nếu phát sinh khác biệt, hãy ghi lại điều kiện trước khi điều chỉnh để có thể so sánh kết quả sau đó. Cách làm này giúp kỹ thuật viên truy xuất nhanh hơn, đồng thời giúp bộ phận thu mua đặt lại đúng mã. Nếu chưa xác minh được một thông số, nên ghi rõ là cần kiểm tra thêm thay vì tự suy đoán.
9. Câu hỏi thường gặp
Câu hỏi 1: Có thể chọn kim chỉ bằng ảnh không?
Trả lời: Ảnh giúp nhận diện sơ bộ nhưng không thay thế mã và thông số kỹ thuật. Cần xác minh cỡ ren, kích thước, vật liệu và khả năng tương thích trước khi đặt hàng.
Câu hỏi 2:Thay kim có cần kiểm tra lại không?
Trả lời: Cần thực hiện qualification hoặc các bước xác nhận theo hướng dẫn của máy và đầu dò, đặc biệt khi thay đổi cấu hình.
Câu hỏi 3: Cần cung cấp gì khi yêu cầu báo giá?
Trả lời: Nên gửi mã kim, model đầu dò, số lượng, thời gian cần hàng và yêu cầu chứng từ. Nếu chưa có mã, gửi ảnh rõ nhiều góc và thông số đã biết.
10. Kết luận
Tóm lại, cách chọn kim đo Renishaw hiệu quả là xác minh mã và thông số trước, sau đó mới xét giá và thời gian giao. Nếu chưa chắc cấu hình, cung cấp model đầu dò và ảnh kim cũ sẽ giúp quá trình đối chiếu rõ ràng hơn.
Tra cứu danh mục tại https://ecokinhbac.com/kim-do-renishaw hoặc gửi mã kim, model đầu dò và nhu cầu sử dụng cho ECO Kinh Bắc để được hỗ trợ đối chiếu thông tin và báo giá.
