Kết Hợp Đĩa Định Vị Lệch Tâm, Chốt Và Cữ Trên Bàn Gá Hàn D28

Khi khoảng cách gá không trùng với hệ lỗ bàn

Một trong những tình huống thường gặp khi sử dụng bàn gá hàn 3D là vị trí cần gá của chi tiết không hoàn toàn trùng với vị trí lỗ có sẵn trên mặt bàn.

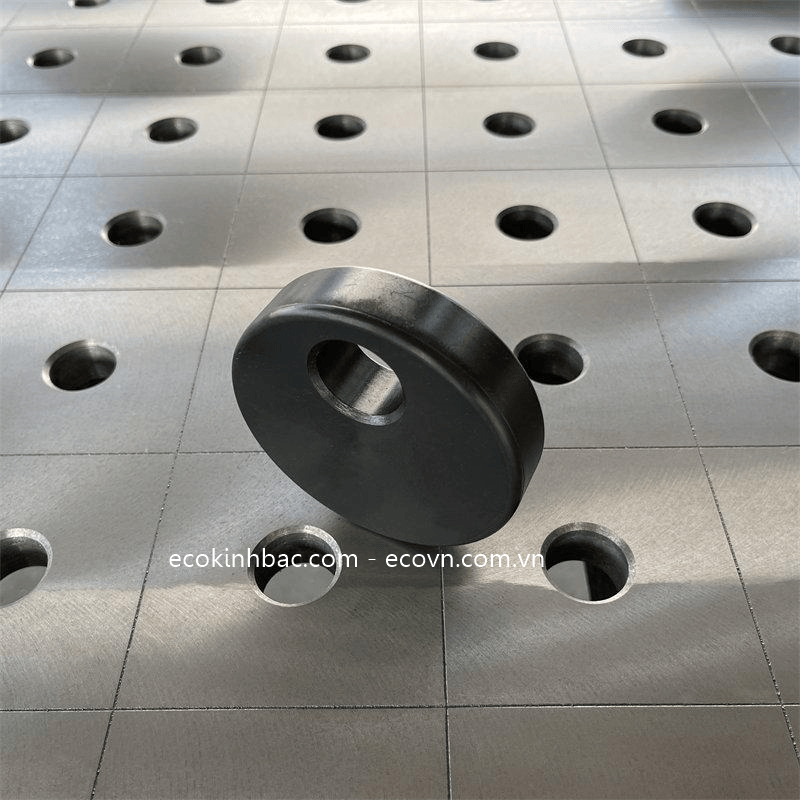

Thay vì thay đổi toàn bộ bộ gá, người vận hành có thể sử dụng các phụ kiện hỗ trợ điều chỉnh vị trí. Đĩa định vị lệch tâm D28 là một trong những phụ kiện có thể kết hợp với chốt, cữ định vị, khối đỡ và kẹp để tạo cấu hình gá linh hoạt.

Đĩa định vị lệch tâm hoạt động trong bộ gá như thế nào?

Khác với một chốt định vị thông thường chủ yếu xác lập vị trí theo điểm lỗ, đĩa lệch tâm hỗ trợ tạo ra sự thay đổi vị trí tương đối của điểm tựa hoặc điểm định vị tùy theo cách bố trí.

Trong thực tế, phụ kiện này có thể được sử dụng khi người dùng cần điều chỉnh vị trí mà không muốn thay đổi toàn bộ hệ thống phụ kiện trên bàn.

Sau khi xác định vị trí phù hợp, chốt được sử dụng để cố định phụ kiện vào hệ thống lỗ D28.

Kết hợp với cữ chặn

Cữ chặn giúp tạo một chuẩn cố định cho phôi. Khi kết hợp với đĩa lệch tâm, người vận hành có thể thiết lập một bộ gá có khả năng điều chỉnh theo kích thước thực tế của chi tiết.

Ví dụ, với một khung thép có kích thước thay đổi giữa các mã sản phẩm, cữ chặn có thể tạo chuẩn chính, trong khi đĩa lệch tâm hỗ trợ điều chỉnh một số điểm gá.

Cấu hình có thể gồm:

Bàn D28 → chốt → đĩa lệch tâm → cữ chặn → khối đỡ → đặt phôi → kẹp giữ.

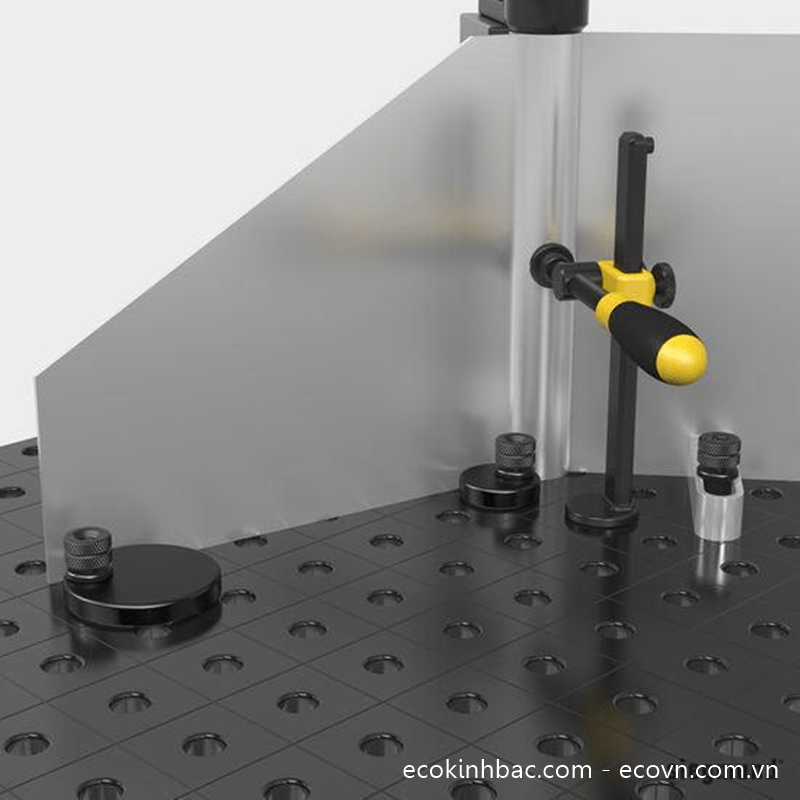

Kết hợp với kẹp để giữ phôi

Định vị và giữ phôi là hai chức năng khác nhau. Đĩa lệch tâm hoặc chốt giúp thiết lập vị trí, nhưng trong quá trình hàn vẫn cần có phương án giữ phôi phù hợp.

Do đó, sau khi hoàn thiện vị trí bằng chốt và cữ, người dùng có thể bổ sung kẹp nhanh, kẹp góc hoặc các loại kẹp phù hợp với hình dạng chi tiết.

Cách phối hợp này giúp hạn chế việc phụ thuộc vào một điểm gá duy nhất.

Ứng dụng trong gia công cơ khí

Đĩa định vị lệch tâm D28 có thể được cân nhắc trong các trường hợp:

• Gá khung có nhiều kích thước.

• Gá chi tiết cần điều chỉnh vị trí.

• Chế tạo đồ gá thay đổi.

• Gá các kết cấu thép hộp.

• Căn chỉnh vị trí các điểm tựa.

• Thiết lập bộ gá cho sản xuất nhiều mã hàng.

Lưu ý khi sử dụng

Khi điều chỉnh đĩa lệch tâm, cần kiểm tra lại vị trí thực tế của phôi trước khi hàn. Đặc biệt với các sản phẩm yêu cầu kích thước lắp ráp chính xác, nên kiểm tra bằng dụng cụ đo phù hợp trước khi tiến hành hàn cố định.

Đĩa lệch tâm nên được xem là một phần trong tổng thể bộ gá, kết hợp với chốt, cữ, khối đỡ và kẹp thay vì sử dụng riêng lẻ.

Tìm hiểu bàn gá hàn

Bàn gá hàn kích thước 1000x1000mm

Bàn gá hàn bằng thép kích thước 2000x1500 lỗ D28

Kết luận

Sự kết hợp giữa đĩa định vị lệch tâm D28 và các phụ kiện khác giúp người vận hành có thêm phương án điều chỉnh khi xây dựng bộ gá. Đây là hướng tiếp cận phù hợp với các xưởng cần linh hoạt giữa nhiều loại sản phẩm.
