Khối Định Vị Hình Chữ L 500 × 200 × 100 – Phụ Kiện Bàn Gá Hàn D28

Khối định vị hình chữ L D28 là gì?

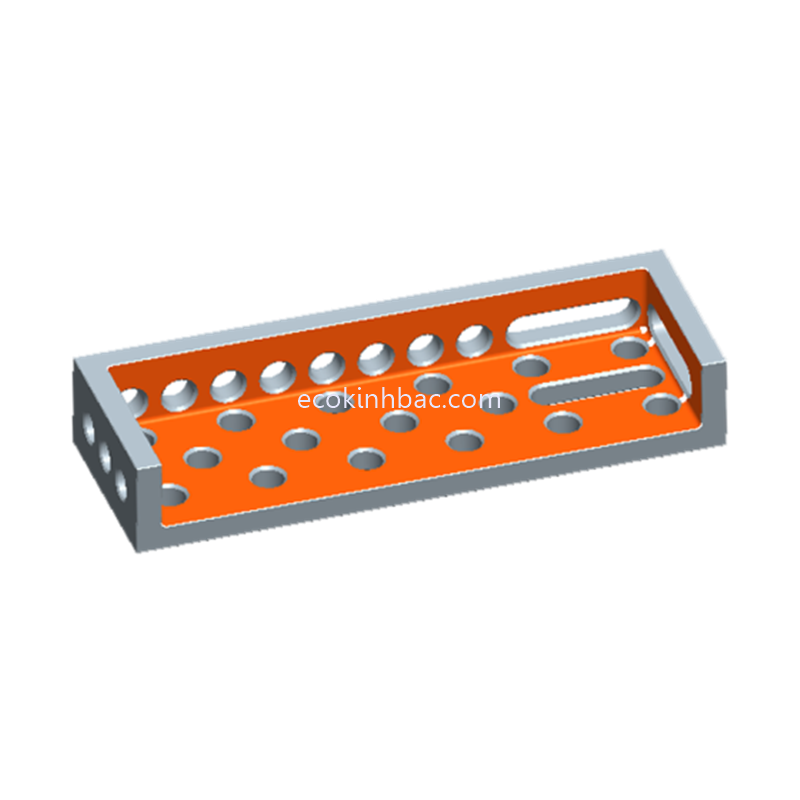

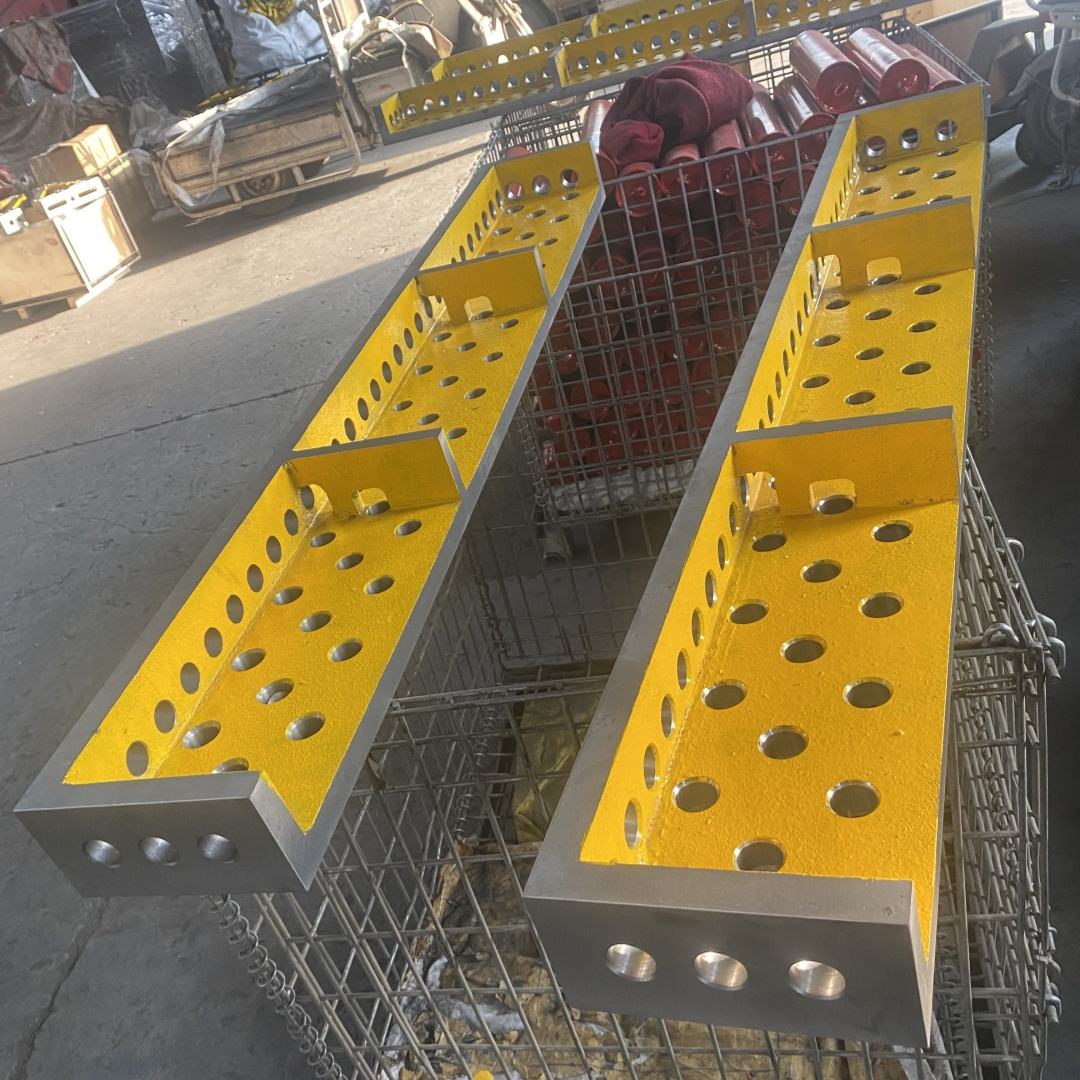

Khối định vị hình chữ L (L Block) kích thước 500 × 200 × 100 mm là phụ kiện sử dụng trên bàn gá hàn 3D D28, giúp tạo điểm tựa, cữ định vị và hỗ trợ giữ vị trí cho chi tiết trong quá trình gá lắp và hàn.

Với kết cấu dạng chữ L, phụ kiện có thể tạo ra mặt tựa ngang kết hợp mặt chuẩn đứng, phù hợp khi cần xác định vị trí của chi tiết theo hai phương.

Đây là một trong những nhóm phụ kiện hữu ích khi gia công các kết cấu khung, chi tiết dạng hộp, tấm hoặc các sản phẩm có kích thước tương đối lớn.

Công dụng của khối chữ L 500 × 200 × 100 mm

1. Tạo mặt chuẩn để định vị chi tiết

Khối chữ L có thể được sử dụng như một điểm chuẩn cố định trên bàn gá.

Khi đặt phôi sát vào mặt đứng hoặc mặt ngang của khối, người thợ có thể xác định vị trí ban đầu của chi tiết trước khi sử dụng các phụ kiện kẹp.

Điều này giúp quá trình gá phôi dễ kiểm soát hơn, đặc biệt với các chi tiết cần duy trì kích thước và vị trí tương đối ổn định.

2. Đỡ các chi tiết dạng khung, hộp

Kích thước 500 × 200 × 100 mm phù hợp để tạo vùng đỡ cho nhiều dạng kết cấu.

Trong thực tế xưởng, khối chữ L có thể hỗ trợ:

• Khung thép.

• Chi tiết dạng hộp.

• Tấm kim loại.

• Kết cấu hàn.

• Chi tiết có mặt phẳng cần tựa.

• Các cụm chi tiết cần gá theo góc vuông.

3. Tạo cữ chặn khi gá hàn

Thay vì sử dụng nhiều phụ kiện nhỏ để tạo điểm chặn, khối chữ L có thể tạo một mặt chuẩn lớn, giúp chi tiết có vị trí tựa rõ ràng.

Khi kết hợp với chốt định vị và kẹp nhanh, hệ thống có thể tạo thành một bộ gá hoàn chỉnh:

Bàn gá D28 → Khối chữ L → Chốt định vị → Kẹp nhanh → Phôi

Mỗi phụ kiện đảm nhiệm một chức năng khác nhau, giúp quá trình gá phôi linh hoạt hơn.

Ứng dụng trên bàn gá hàn 3D D28

Bàn gá hàn D28 sử dụng hệ thống lỗ có đường kính khoảng 28 mm, phù hợp với nhóm phụ kiện D28 tương ứng.

Khối chữ L được bố trí trên bàn để tạo:

• Mặt chuẩn định vị.

• Điểm tựa cho chi tiết.

• Cữ chặn theo phương ngang hoặc đứng.

• Kết cấu hỗ trợ khi gá các chi tiết lớn.

• Điểm liên kết với các phụ kiện gá khác.

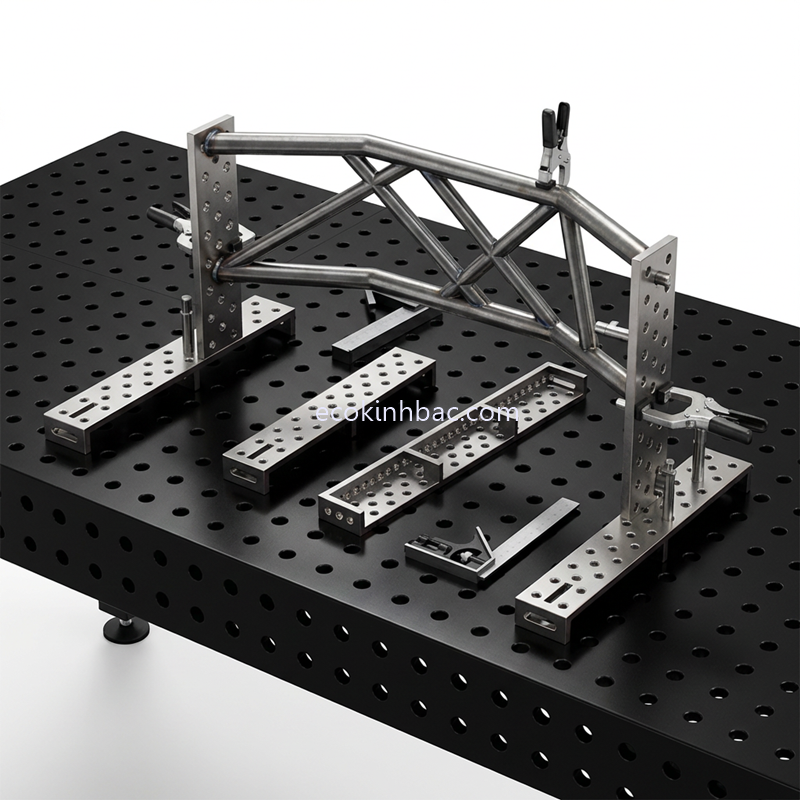

Trong các công việc hàn khung hoặc kết cấu phức tạp, người thợ có thể thay đổi vị trí khối chữ L tùy theo hình dạng sản phẩm thay vì phải cố định một vị trí duy nhất.

Kết hợp với các phụ kiện D28

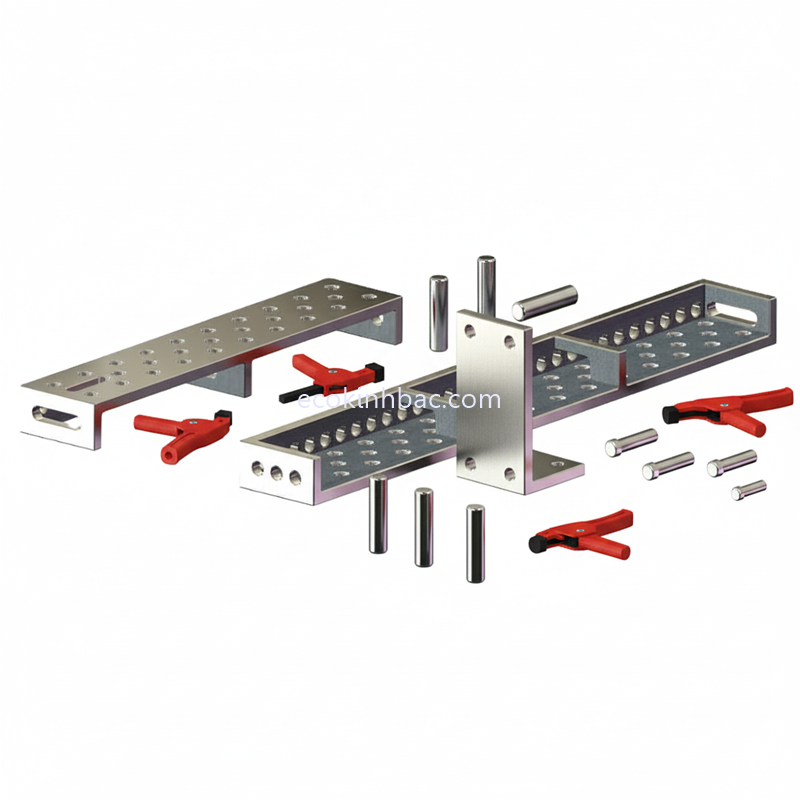

Khối định vị hình chữ L phát huy hiệu quả tốt hơn khi sử dụng cùng các phụ kiện khác trên bàn gá hàn D28.

Chốt định vị: xác định vị trí chi tiết theo các điểm chuẩn.

Kẹp nhanh: tạo lực giữ phôi sau khi đã xác định vị trí.

Cữ chặn: giới hạn chuyển động của chi tiết.

V-block: hỗ trợ tựa và định hướng các chi tiết dạng tròn hoặc ống.

Thước định vị: hỗ trợ xác định khoảng cách và vị trí giữa các điểm gá.

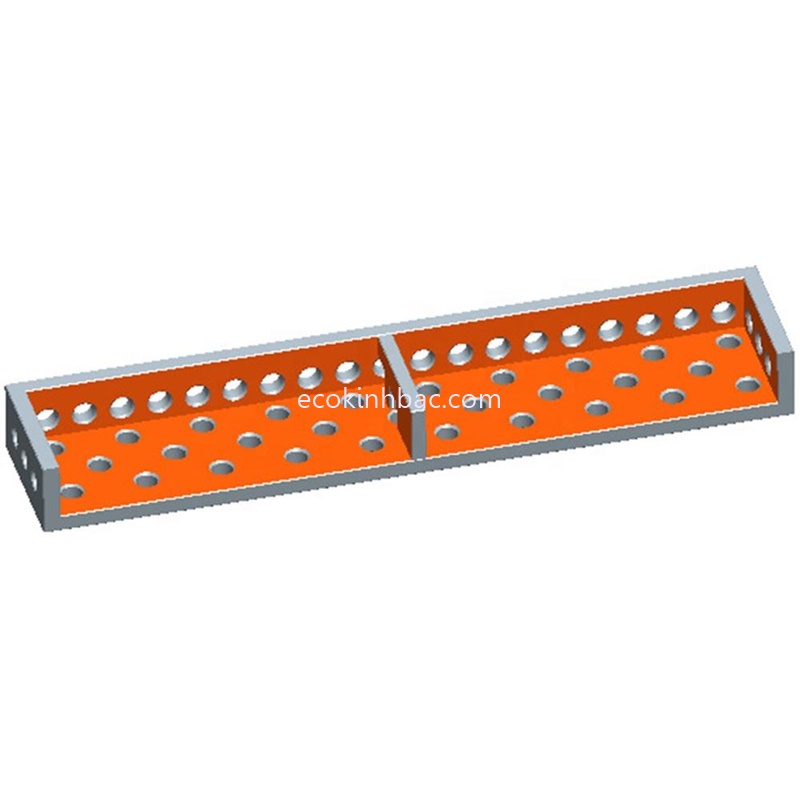

Khối chữ U: phù hợp khi cần tạo kết cấu đỡ dài hoặc hỗ trợ các chi tiết có kích thước lớn.

Việc kết hợp nhiều loại phụ kiện giúp bàn gá D28 có thể thích ứng với nhiều kiểu sản phẩm khác nhau.

Lựa chọn khối chữ L cho từng nhu cầu gá

Khi lựa chọn L Block cho bàn gá hàn, nên xem xét:

• Kích thước và hình dạng phôi.

• Vị trí cần tạo chuẩn.

• Chiều cao cần đỡ.

• Khoảng cách giữa các điểm gá.

• Khả năng kết hợp với chốt và kẹp.

• Quy cách bàn gá D28 đang sử dụng.

Với sản phẩm 500 × 200 × 100 mm, người dùng có thể tận dụng chiều dài 500 mm để tạo vùng tựa tương đối dài, phù hợp với nhiều kết cấu cần giữ theo một mặt chuẩn.

Bàn gá hàn kích thước 1000x1000mm

Kẹp bàn hàn và phụ kiện

Bàn gá hàn bằng thép kích thước 2000x1500 lỗ D28

ECO Kinh Bắc – Cung cấp phụ kiện bàn gá hàn D28

ECO Kinh Bắc cung cấp hệ thống bàn gá hàn 3D D28 và phụ kiện đồng bộ, phục vụ các nhu cầu gá hàn kết cấu, chế tạo đồ gá, jig cơ khí và lắp ráp công nghiệp.

Khối định vị hình chữ L 500 × 200 × 100 mm là lựa chọn phù hợp khi cần tạo mặt tựa, mặt chuẩn và cữ định vị cho chi tiết trên bàn gá D28.

👉 Liên hệ ECO Kinh Bắc để được tư vấn cách lựa chọn L Block, U Block, chốt định vị, kẹp và các phụ kiện D28 phù hợp với từng loại sản phẩm thực tế.
