Khối Đỡ Góc Bàn Gá Hàn 3D D28 – Cường Độ Cao, Chịu Lực Nặng

Khối đỡ góc bàn gá hàn D28 là gì?

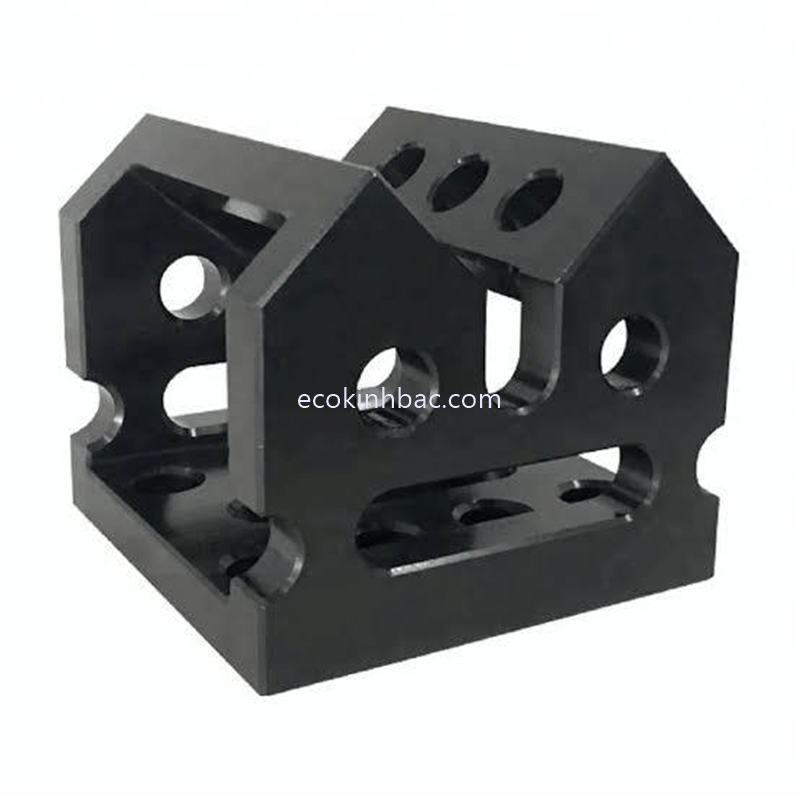

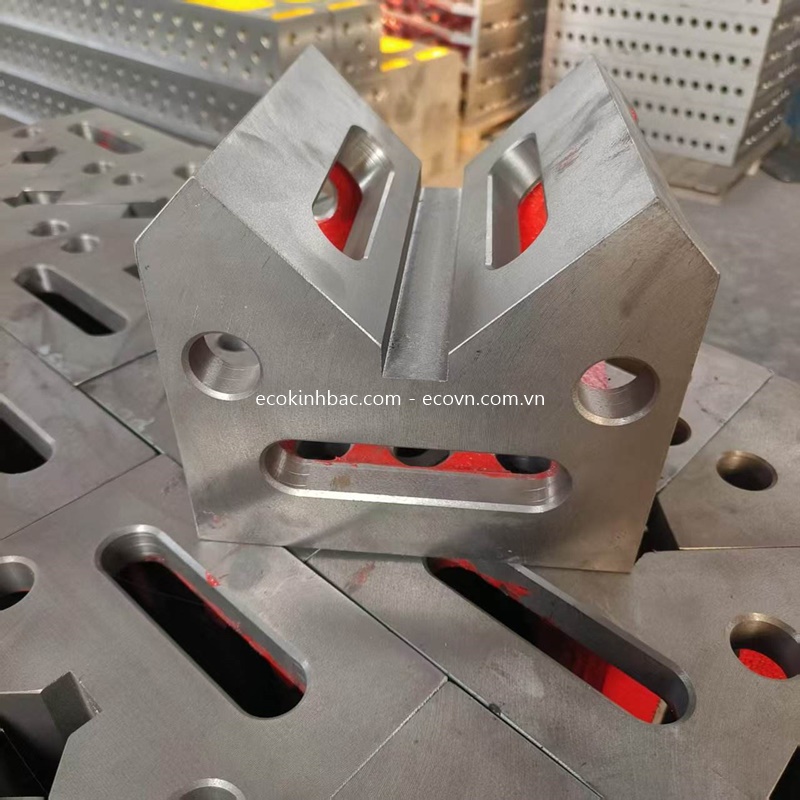

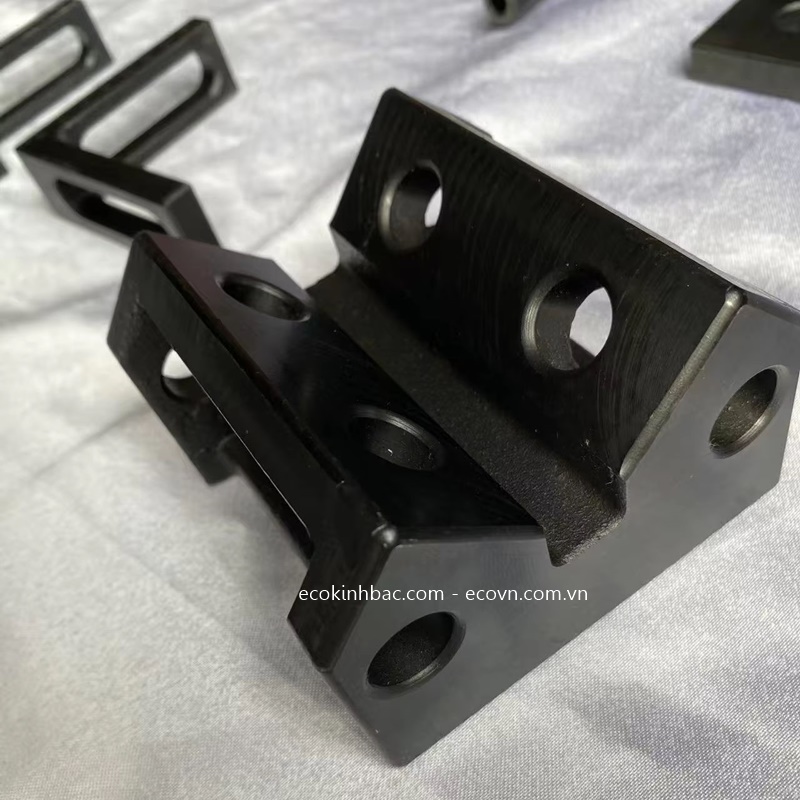

Khối đỡ góc D28 (Corner Support Block) là phụ kiện chuyên dùng trên bàn gá hàn 3D D28, có chức năng chính là tạo điểm đỡ, tựa và hỗ trợ định vị cho phôi trong quá trình gá hàn.

Với thiết kế dạng góc, phụ kiện tạo ra các mặt tựa giúp người thợ bố trí chi tiết theo phương ngang, phương đứng hoặc tạo góc theo yêu cầu của bộ đồ gá.

Đây là phụ kiện phù hợp với các ứng dụng cần độ cứng vững cao và khả năng chịu lực lớn, đặc biệt khi gá các khung thép, kết cấu hàn, chi tiết dạng hộp hoặc những sản phẩm có kích thước lớn.

Cường độ cao – phù hợp cho kết cấu nặng

Trong quá trình gá hàn, phụ kiện đỡ không chỉ có nhiệm vụ tạo vị trí tựa mà còn phải duy trì vị trí của chi tiết trong suốt quá trình thao tác.

Khối đỡ góc D28 được sử dụng cho các bài toán gá cần:

• Tạo điểm tựa chắc chắn cho phôi.

• Đỡ các chi tiết có kích thước lớn.

• Hỗ trợ gá khung và kết cấu nặng.

• Tạo mặt chuẩn để căn chỉnh chi tiết.

• Kết hợp với kẹp để giữ phôi ổn định.

• Xây dựng hệ thống đồ gá có nhiều điểm đỡ.

Đặc biệt với những kết cấu lớn, việc bố trí nhiều điểm đỡ phù hợp sẽ giúp hạn chế tình trạng phôi bị võng hoặc thay đổi vị trí trong quá trình gá và hàn.

Lưu ý: Khả năng chịu tải thực tế phụ thuộc vào model khối đỡ, cách lắp đặt, vị trí trên bàn gá và điều kiện tải. Không nên xác định tải trọng tối đa chỉ dựa trên kích thước hoặc hình dạng của phụ kiện.

Ứng dụng trên bàn gá hàn 3D D28

1. Đỡ khung và kết cấu thép

Khối đỡ góc D28 có thể sử dụng làm điểm tựa cho:

• Khung thép.

• Kết cấu hộp.

• Khung máy.

• Giá đỡ.

• Cụm kết cấu hàn.

• Các chi tiết có kích thước lớn.

Các khối đỡ có thể được bố trí tại những vị trí cần thiết để tạo thành hệ thống tựa phù hợp với hình dạng sản phẩm.

2. Tạo mặt chuẩn khi gá hàn

Trước khi hàn, người thợ cần xác định vị trí tương quan giữa các chi tiết.

Khối đỡ góc có thể đóng vai trò như một điểm chuẩn và mặt tựa, giúp chi tiết được đặt vào đúng vị trí trước khi sử dụng chốt hoặc kẹp để cố định.

3. Hỗ trợ gá các kết cấu phức tạp

Đối với sản phẩm có nhiều phương, nhiều góc hoặc nhiều chi tiết liên kết, một loại phụ kiện đơn lẻ thường không đủ để tạo thành bộ gá hoàn chỉnh.

Khối đỡ góc D28 có thể kết hợp với các phụ kiện khác để tạo ra cấu hình gá linh hoạt theo từng sản phẩm.

Kết hợp với các phụ kiện bàn gá D28

Để đạt hiệu quả cao, khối đỡ góc D28 thường kết hợp với chốt định vị, kẹp nhanh, khối L, khối U và thước định vị.
Các phụ kiện này giúp tạo mặt tựa, xác định vị trí, căn chỉnh và cố định phôi chắc chắn.
Hệ thống phù hợp với nhiều bài toán gá hàn khung, kết cấu lớn và chi tiết cơ khí trong xưởng.

Vì sao nên sử dụng khối đỡ góc cho bàn D28?

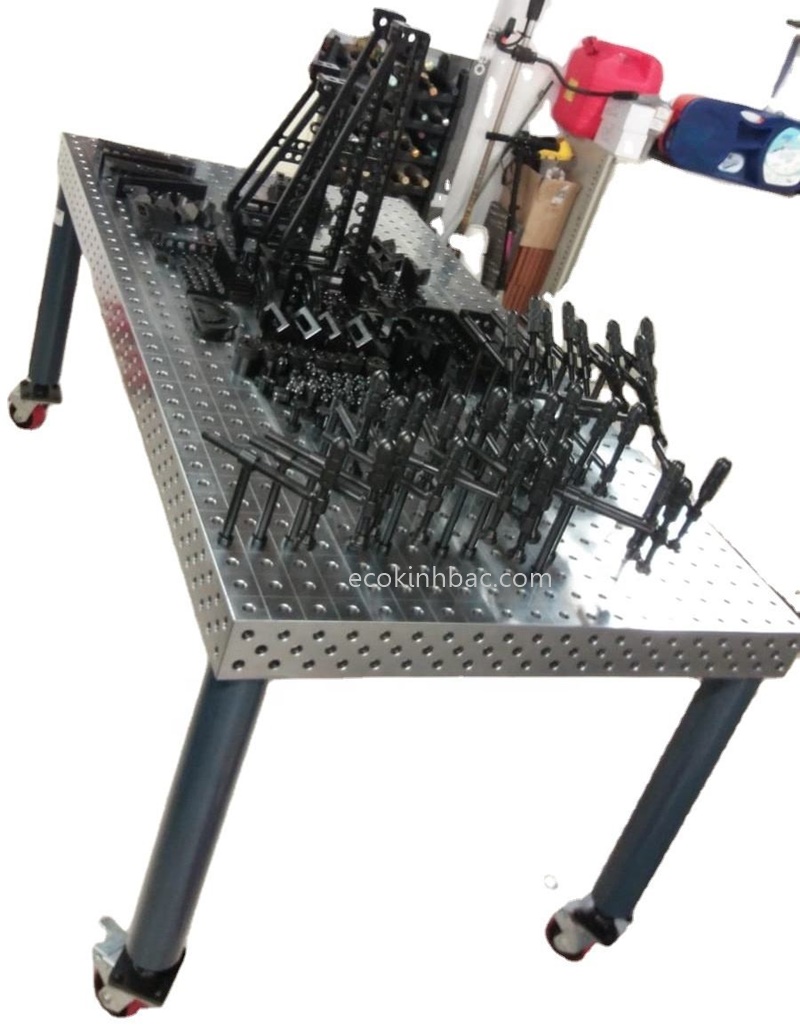

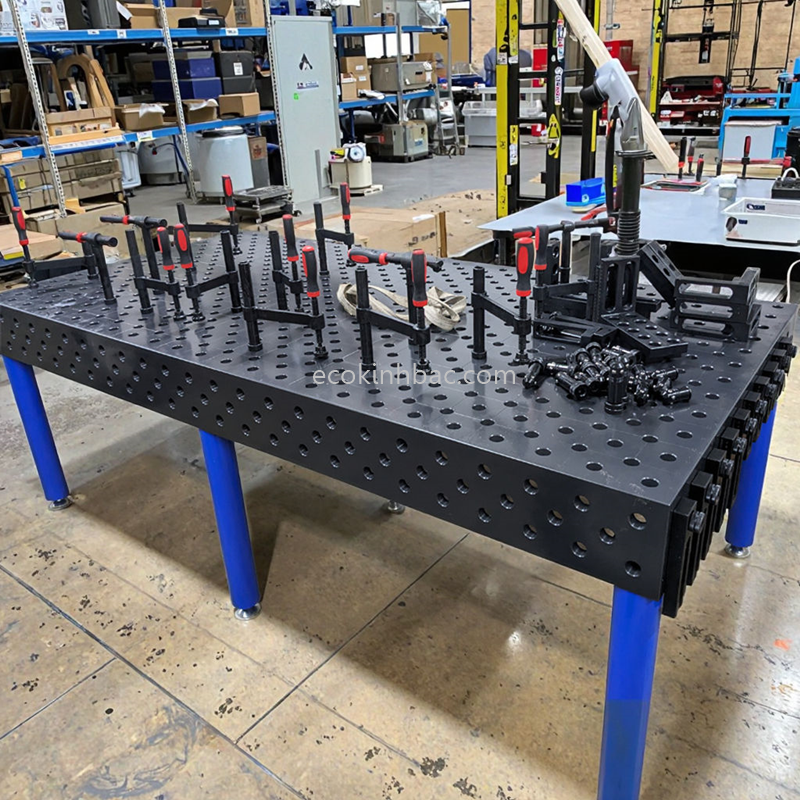

Bàn gá hàn D28 có hệ thống lỗ lớn, phù hợp với các ứng dụng gá kết cấu và chi tiết có kích thước lớn. Khi kết hợp với khối đỡ góc, người dùng có thể:

• Tạo nhiều điểm tựa cho phôi.

• Linh hoạt thay đổi vị trí gá.

• Gá các kết cấu có hình dạng khác nhau.

• Hỗ trợ căn chỉnh trước khi hàn.

• Kết hợp nhiều phụ kiện trong cùng một bộ đồ gá.

• Tối ưu cấu hình gá theo từng sản phẩm.

Thay vì chế tạo một bộ gá cố định cho từng sản phẩm, hệ thống phụ kiện D28 cho phép người dùng thay đổi và tái sử dụng cấu hình gá cho nhiều công việc khác nhau.

Phù hợp với xưởng gia công kết cấu lớn

Khối đỡ góc D28 đặc biệt phù hợp với các xưởng thường xuyên gia công:

• Kết cấu thép.

• Khung máy.

• Bệ máy.

• Khung hộp.

• Cụm chi tiết hàn.

• Sản phẩm cơ khí kích thước lớn.

• Đồ gá và jig hàn công nghiệp.

Trong thực tế, người thợ có thể bố trí khối đỡ tại nhiều vị trí trên bàn D28, sau đó sử dụng chốt định vị và kẹp để hoàn thiện hệ thống gá.

ECO Kinh Bắc – cung cấp phụ kiện bàn gá hàn D28

ECO Kinh Bắc cung cấp hệ thống bàn gá hàn 3D D28 và phụ kiện đồ gá phục vụ hàn kết cấu, gia công cơ khí, chế tạo jig và lắp ráp công nghiệp.

Khối đỡ góc D28 cường độ cao là giải pháp hỗ trợ đỡ, tựa và định vị các chi tiết lớn, đặc biệt phù hợp với những bộ gá yêu cầu độ cứng vững và khả năng chịu lực trong quá trình gia công.

👉 Liên hệ ECO Kinh Bắc để được tư vấn khối đỡ góc và bộ phụ kiện D28 phù hợp với kích thước, trọng lượng và phương án gá thực tế của sản phẩm.
