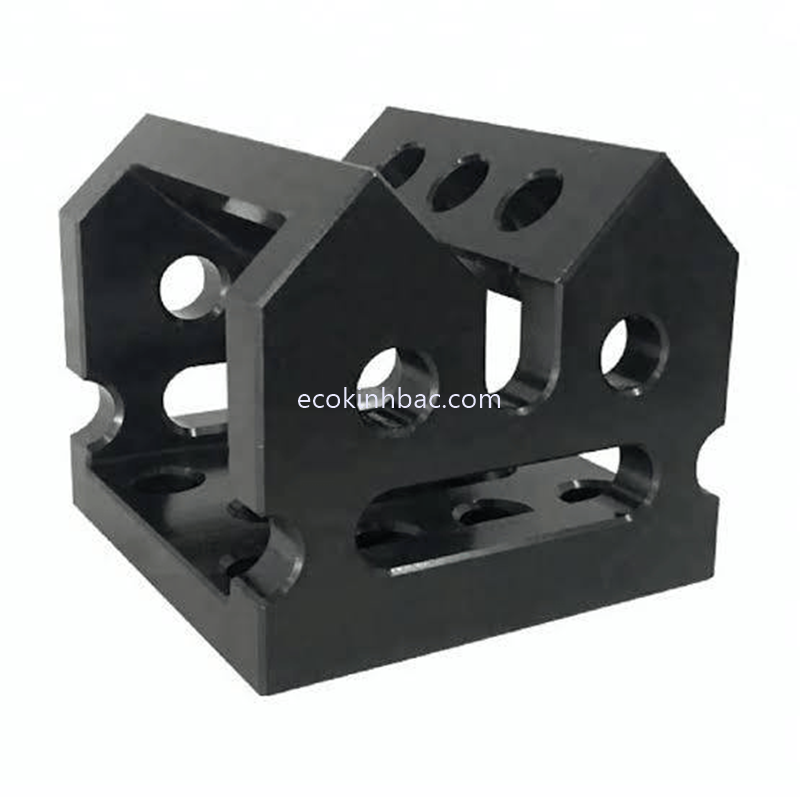

Khối Đỡ Góc 100 × 100 × 90 mm – Ê-ke Gá Phôi Bàn Hàn 3D/2D

Khối góc mở rộng – Extending Corner Module là phụ kiện chuyên dụng cho hệ thống bàn hàn 3D/2D, được thiết kế để tạo thêm điểm tựa, điểm định vị và mở rộng không gian gá phôi tại khu vực góc của bàn.

Sản phẩm có kích thước 100 × 100 × 90 mm, dạng kết cấu góc vuông, phù hợp với các công việc cần định vị chi tiết theo phương vuông góc hoặc cần mở rộng vùng làm việc của bàn gá.

Theo tài liệu sản phẩm của hệ thống bàn hàn 3D/2D, khối góc kích thước 100 × 100 × 90 mm thuộc cấu hình D16, được sử dụng cho việc định vị kết cấu lớn và mở rộng khu vực làm việc của bàn.

Thông số kỹ thuật

Thông số trên tham khảo theo cấu hình sản phẩm; cần đối chiếu bản vẽ thực tế và hệ lỗ của bàn trước khi đặt hàng.

Công dụng của khối góc mở rộng

1. Định vị chi tiết theo góc vuông

Thiết kế góc vuông giúp tạo mặt chuẩn để chặn và định vị phôi. Đây là giải pháp hữu ích khi gá các chi tiết dạng hộp, khung, thanh thép hoặc kết cấu cần duy trì góc 90°.

2. Kê đỡ phôi

Khối góc có thể đóng vai trò như một điểm tựa bổ sung, giúp nâng hoặc đỡ một phần chi tiết trong quá trình gá lắp và hàn.

3. Mở rộng vùng làm việc của bàn

Một trong những công dụng quan trọng của Extending Corner Module là hỗ trợ mở rộng khu vực gá tại vị trí góc bàn. Các tài liệu về phụ kiện bàn hàn 3D cũng mô tả Corner Module là phụ kiện dùng để mở rộng khu vực làm việc và hỗ trợ định vị các kết cấu lớn.

Điều này đặc biệt hữu ích khi phôi có kích thước lớn hơn khu vực gá tiêu chuẩn hoặc cần bố trí thêm điểm tựa bên ngoài vùng làm việc chính.

4. Tạo điểm chuẩn cho đồ gá

Khi kết hợp với chốt định vị, kẹp và các block khác, khối góc có thể trở thành một phần của hệ thống đồ gá mô-đun. Người dùng có thể thay đổi vị trí phụ kiện theo từng loại sản phẩm thay vì phải chế tạo một bộ gá cố định.

Ứng dụng trên bàn hàn 3D/2D

Khối góc mở rộng 100 × 100 × 90 mm có thể được sử dụng trong:

• Gá hàn khung thép.

• Định vị kết cấu hộp.

• Gá các chi tiết dạng góc.

• Kê đỡ thanh thép và chi tiết cơ khí.

• Định vị phôi theo góc 90°.

• Mở rộng vùng gá cho chi tiết kích thước lớn.

• Làm điểm tựa cho đồ gá hàn.

• Lắp ráp và kiểm tra kết cấu trước khi hàn.

Đặc biệt với bàn hàn 3D, các bề mặt có hệ thống lỗ cho phép sử dụng phụ kiện theo nhiều hướng, tạo khả năng định vị và kẹp phôi linh hoạt hơn so với bàn hàn phẳng thông thường.

Khối góc mở rộng kết hợp với những phụ kiện nào?

Để tạo thành một hệ thống gá hoàn chỉnh, Extending Corner Module 100 × 100 × 90 mm có thể kết hợp với:

• Chốt định vị D16.

• Chốt khóa nhanh D16.

• Kẹp định vị.

• Khối định vị chữ L.

• Khối hộp chữ U.

• Thanh góc đỡ.

• Ê-ke và thước góc.

• Thanh kẹp và cầu kẹp.

Ví dụ, người dùng có thể sử dụng khối góc để tạo mặt tựa, chốt định vị để xác định vị trí và kẹp để giữ phôi. Cách kết hợp này giúp hình thành một bộ gá có thể tháo lắp và điều chỉnh khi thay đổi sản phẩm.

Ưu điểm khi sử dụng khối góc mở rộng

Linh hoạt: Có thể bố trí tại nhiều vị trí khác nhau tùy theo hình dạng phôi.

Tiết kiệm thời gian gá: Tạo nhanh điểm tựa và góc chuẩn mà không cần chế tạo riêng một bộ gá cố định cho từng sản phẩm.

Tăng khả năng mở rộng: Hỗ trợ mở rộng khu vực gá cho những chi tiết hoặc kết cấu có kích thước lớn.

Tái sử dụng: Có thể tháo ra và sử dụng cho nhiều loại sản phẩm khác nhau.

Phù hợp hệ thống mô-đun: Có thể kết hợp cùng nhiều loại phụ kiện của bàn hàn 3D/2D để tạo thành các cấu hình gá khác nhau.

Khối góc mở rộng 100 × 100 × 90 mm phù hợp với ai?

Sản phẩm phù hợp với:

• Xưởng cơ khí chế tạo.

• Xưởng gia công kết cấu thép.

• Xưởng sản xuất khung, giá đỡ.

• Đơn vị chế tạo đồ gá hàn.

• Nhà máy sản xuất cơ khí chính xác.

• Doanh nghiệp sử dụng bàn hàn 3D/2D D16.

• Người dùng cần mở rộng khả năng gá phôi trên bàn hàn.

Với các xưởng thường xuyên thay đổi mẫu sản phẩm, hệ thống phụ kiện mô-đun giúp cấu hình đồ gá có thể thay đổi theo từng loại phôi thay vì phụ thuộc vào một bộ gá cố định.

ECO Kinh Bắc cung cấp khối góc và phụ kiện bàn hàn 3D

ECO Kinh Bắc cung cấp bàn hàn 3D/2D, phụ kiện D16, phụ kiện D28 và các thiết bị hỗ trợ gá hàn cơ khí.

Các sản phẩm như khối góc mở rộng, ê-ke gá phôi, khối định vị, chốt khóa nhanh, kẹp định vị, thanh góc đỡ và block kê phôi có thể được kết hợp để xây dựng hệ thống gá phù hợp với từng loại sản phẩm.

Khách hàng cần Khối góc mở rộng 100 × 100 × 90 mm – Extending Corner Module hoặc cần tư vấn lựa chọn phụ kiện cho bàn hàn 3D/2D có thể liên hệ ECO Kinh Bắc để được tư vấn cấu hình phù hợp.
