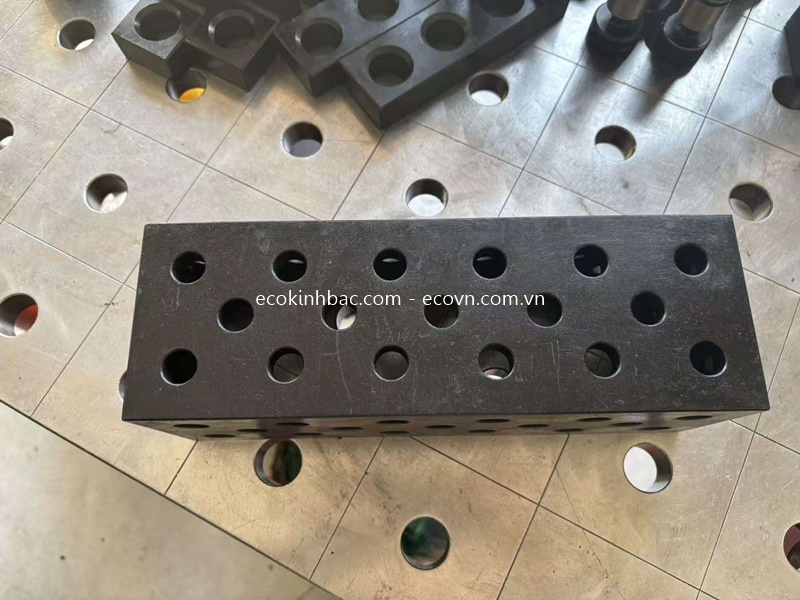

Khối Hộp Chữ U Bàn Gá Hàn 3D 1000×200×200mm – Phụ Kiện Định Vị D28

Khối hộp chữ U D28 là gì?

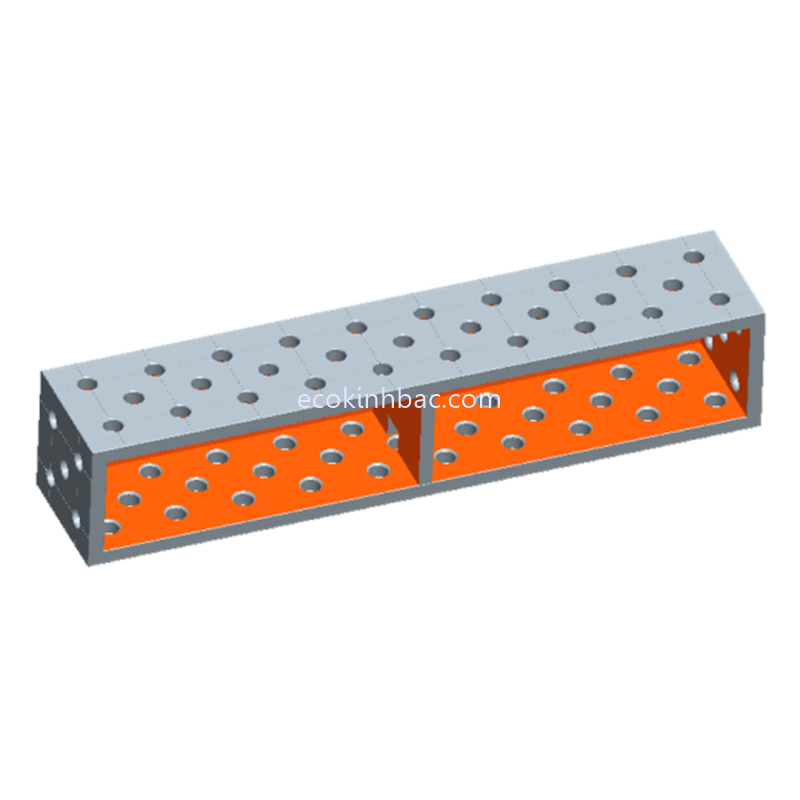

Khối hộp chữ U (U Block / U-shaped Block) là phụ kiện sử dụng trên bàn gá hàn 3D D28, có dạng kết cấu chữ U với kích thước lớn, chuyên dùng để tạo mặt tựa, cữ định vị và hỗ trợ gá các chi tiết, khung hoặc kết cấu có kích thước lớn.

So với các khối định vị nhỏ, khối hộp chữ U có chiều dài lớn giúp tạo mặt tựa liên tục trên một đoạn dài, phù hợp khi gá thép hộp, khung, dầm, kết cấu hàn hoặc các chi tiết có chiều dài lớn.

Sản phẩm 1000×200×200mm là một trong nhiều kích thước của dòng khối hộp chữ U D28.

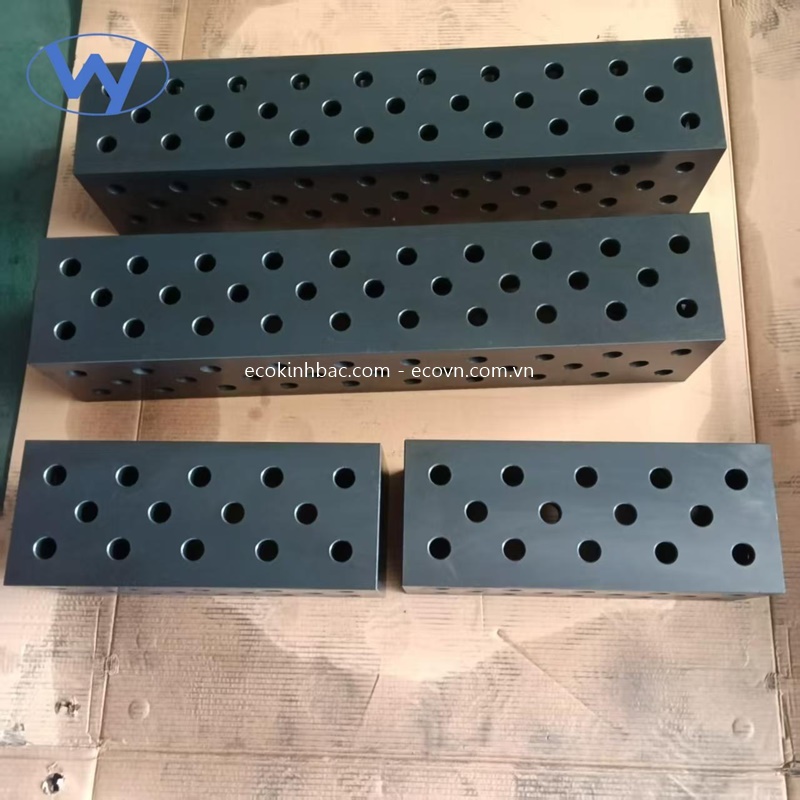

Các kích thước khối hộp chữ U D28

ECO Kinh Bắc cung cấp nhiều lựa chọn kích thước để phù hợp với từng loại phôi và kết cấu:

Việc có nhiều chiều dài và chiều rộng giúp người dùng lựa chọn khối U theo kích thước phôi, chiều dài kết cấu và phương án gá thực tế.

Lưu ý: Khi lựa chọn cần kiểm tra kích thước thực tế, vị trí lỗ và khả năng tương thích với bàn gá D28 theo đúng model sản phẩm.

Công dụng của khối hộp chữ U D28

1. Tạo mặt tựa cho chi tiết lớn

Khối U tạo ra một khu vực tựa có chiều dài lớn, giúp nâng đỡ các chi tiết dạng:

• Thép hộp.

• Khung thép.

• Dầm và thanh kết cấu.

• Ống hoặc kết cấu dài.

• Khung máy.

• Các cụm chi tiết cần gá trên nhiều điểm.

Thay vì sử dụng nhiều khối nhỏ rời nhau, khối U dài có thể tạo mặt tựa liên tục, thuận tiện cho việc bố trí các kết cấu lớn.

2. Tạo cữ và hỗ trợ định vị

Trong quá trình gá hàn, phôi cần được xác định vị trí trước khi kẹp.

Khối hộp chữ U có thể được bố trí như một điểm tựa hoặc cữ định vị, sau đó kết hợp với các chốt, cữ và phụ kiện kẹp để hoàn thiện hệ thống gá.

Ví dụ:

Bàn gá D28 → khối U → phôi → chốt định vị/cữ chặn → kẹp nhanh → hàn.

3. Gá các kết cấu có chiều dài lớn

Đây là một trong những ưu điểm đáng chú ý của dòng khối U D28.

Với các kích thước từ 1000mm đến 4000mm, người dùng có thể lựa chọn chiều dài phù hợp với kết cấu cần gá.

Đối với những phôi dài, khối U giúp tạo nhiều điểm tựa dọc theo chiều dài, hỗ trợ quá trình căn chỉnh và giữ kết cấu trước khi hàn.

Khối U D28 kết hợp với những phụ kiện nào?

Để tạo thành một bộ gá hoàn chỉnh, khối hộp chữ U có thể kết hợp với nhiều phụ kiện D28:

Chốt định vị
→ Xác định vị trí phôi.

Cữ chặn
→ Tạo điểm giới hạn.

Kẹp nhanh
→ Giữ phôi trong quá trình hàn.

V-block
→ Tựa và định hướng chi tiết tròn.

Thước định vị
→ Tạo chuẩn kích thước.

Khối góc / phụ kiện góc
→ Hỗ trợ gá các kết cấu theo phương vuông góc hoặc góc cần thiết.

Nhờ sự kết hợp này, khối U không hoạt động độc lập mà trở thành một phần của hệ thống đồ gá D28 linh hoạt.

Khi nào nên chọn khối U dài?

Có thể cân nhắc khối U dài khi:

• Phôi có chiều dài lớn.

• Cần nhiều điểm tựa trên cùng một kết cấu.

• Gá khung thép hoặc khung máy.

• Gá các thanh/dầm dài.

• Cần tạo mặt tựa liên tục.

• Muốn giảm việc bố trí quá nhiều khối đỡ nhỏ.

Ví dụ, với kết cấu dài khoảng vài mét, các model 2000mm, 2400mm, 3000mm hoặc 4000mm có thể được xem xét tùy theo phương án gá và kích thước thực tế.

Trong khi đó, các model 1200×400×200mm, 2400×400×200mm hoặc 2400×600×200mm có chiều rộng lớn hơn, phù hợp khi cần diện tích tựa rộng hơn.

Khối U khác gì khối L/U thông thường?

Điểm nổi bật của khối hộp chữ U D28 là khả năng tạo một vùng tựa có kích thước lớn, đặc biệt phù hợp với các kết cấu dài và lớn.

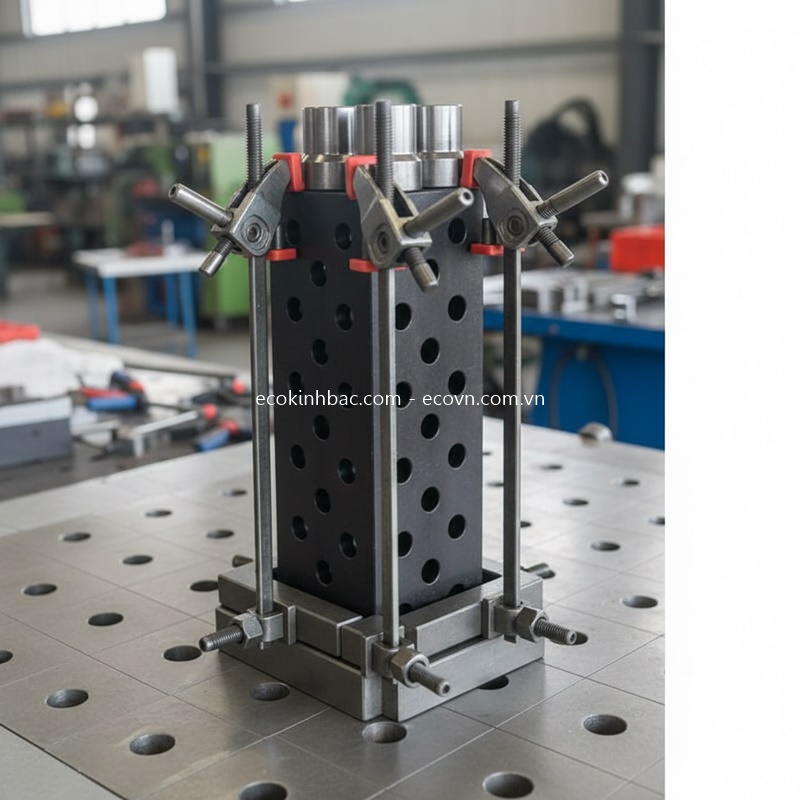

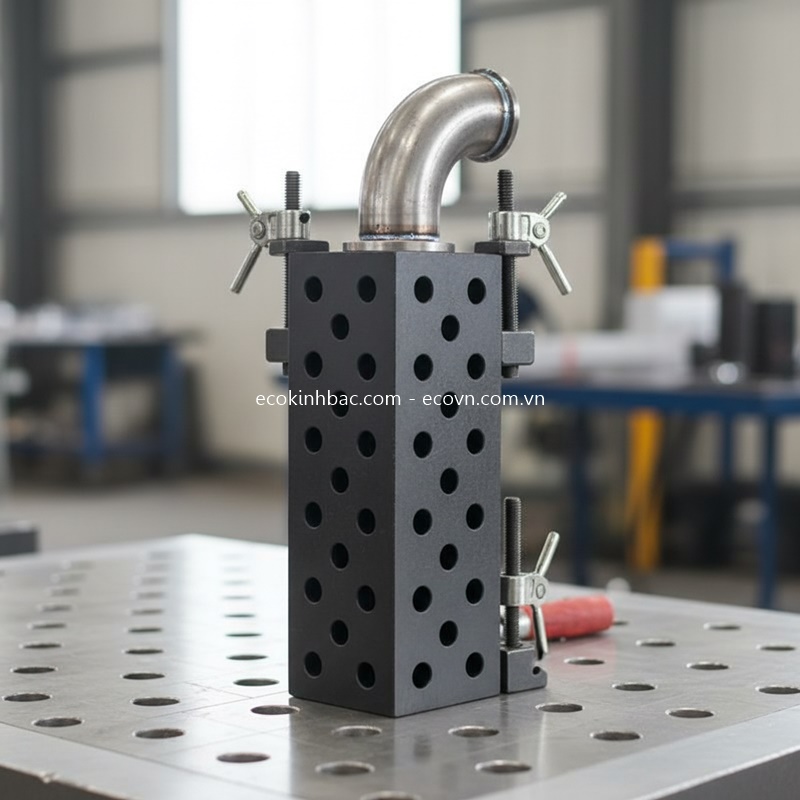

Ứng dụng thực tế trên bàn gá hàn D28

Khối hộp chữ U có thể được sử dụng trong:

• Hàn khung thép.

• Gá thép hộp dài.

• Chế tạo khung máy.

• Hàn kết cấu cơ khí.

• Gá dầm và thanh kết cấu.

• Chế tạo đồ gá hàn.

• Jig lắp ráp.

• Gia công các cụm kết cấu kích thước lớn.

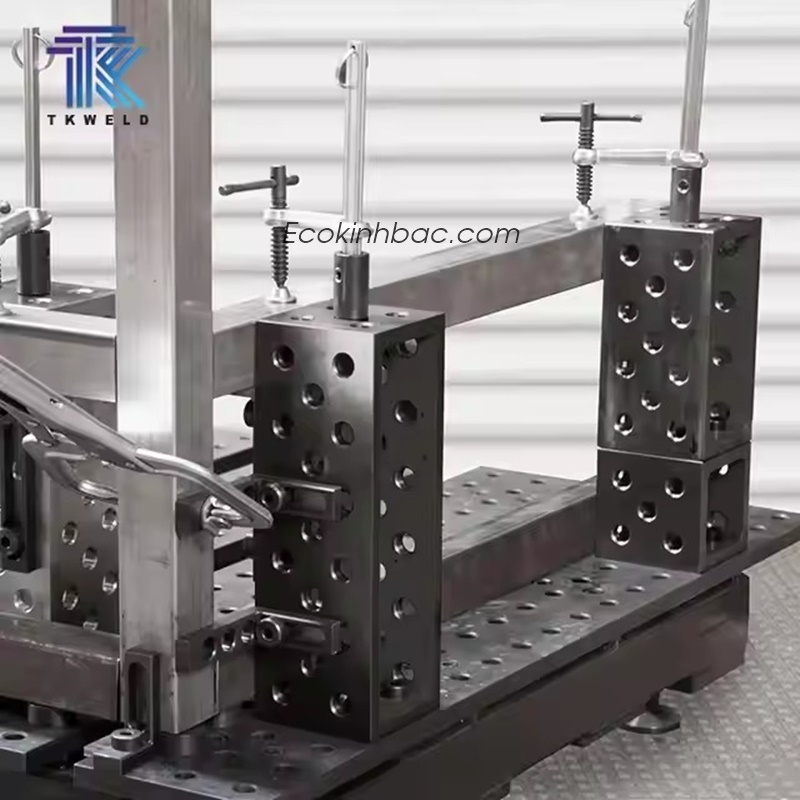

Trong xưởng, người vận hành có thể lựa chọn chiều dài khối U theo từng sản phẩm, sau đó kết hợp với chốt định vị, cữ chặn và kẹp nhanh để tạo thành một bộ gá phù hợp.

Bàn gá hàn kích thước 1000x1000mm

Kẹp bàn hàn và phụ kiện

Bàn gá hàn bằng thép kích thước 2000x1500 lỗ D28

ECO Kinh Bắc – Cung cấp khối hộp chữ U D28

ECO Kinh Bắc cung cấp phụ kiện bàn gá hàn 3D D28, trong đó có dòng khối hộp chữ U kích thước lớn với nhiều lựa chọn:

1000×200×200 | 1200×200×200 | 1500×200×200 | 2000×200×200 | 2400×200×200 | 3000×200×200 | 4000×200×200 mm

và các kích thước:

1200×400×200 | 2400×400×200 | 2400×600×200 mm.

👉 Khi lựa chọn, ECO Kinh Bắc có thể tư vấn kích thước khối U dựa trên chiều dài, chiều rộng và hình dạng kết cấu cần gá, giúp lựa chọn phụ kiện phù hợp hơn với bàn D28 và công việc thực tế.
