Khối V Định Vị Bàn Gá Hàn D16 250 × 100 × 25 × 120° – Phụ Kiện Bàn Gá Hàn 3D

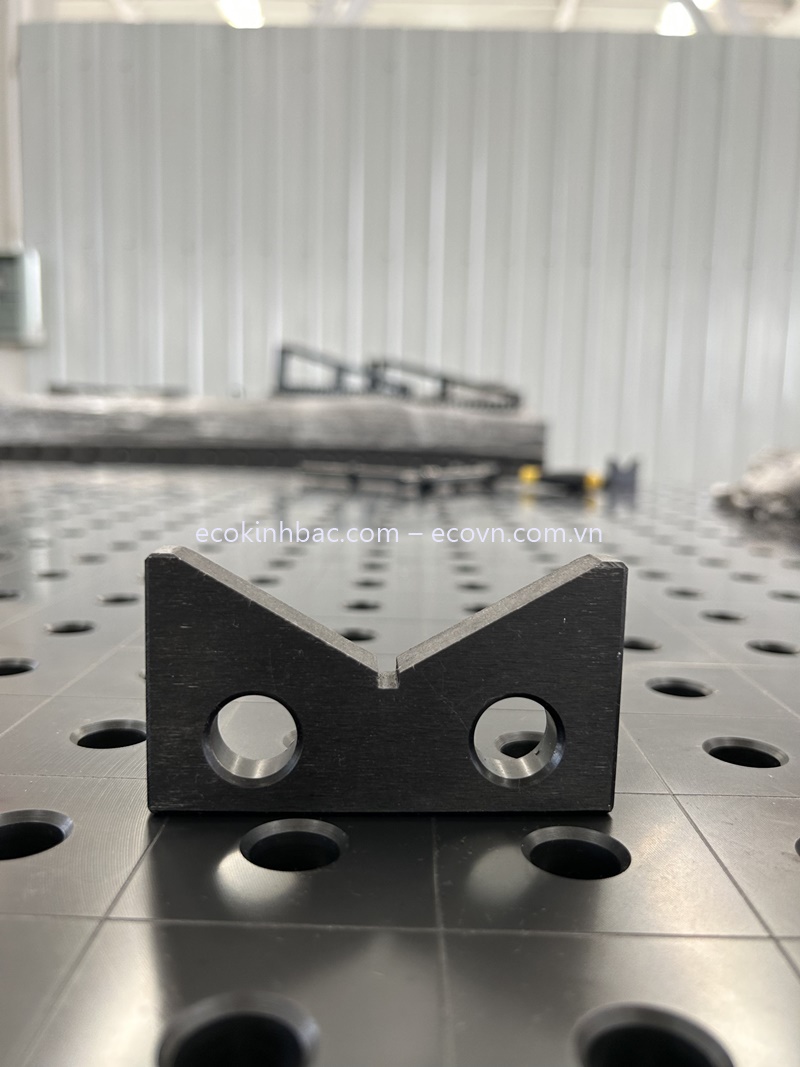

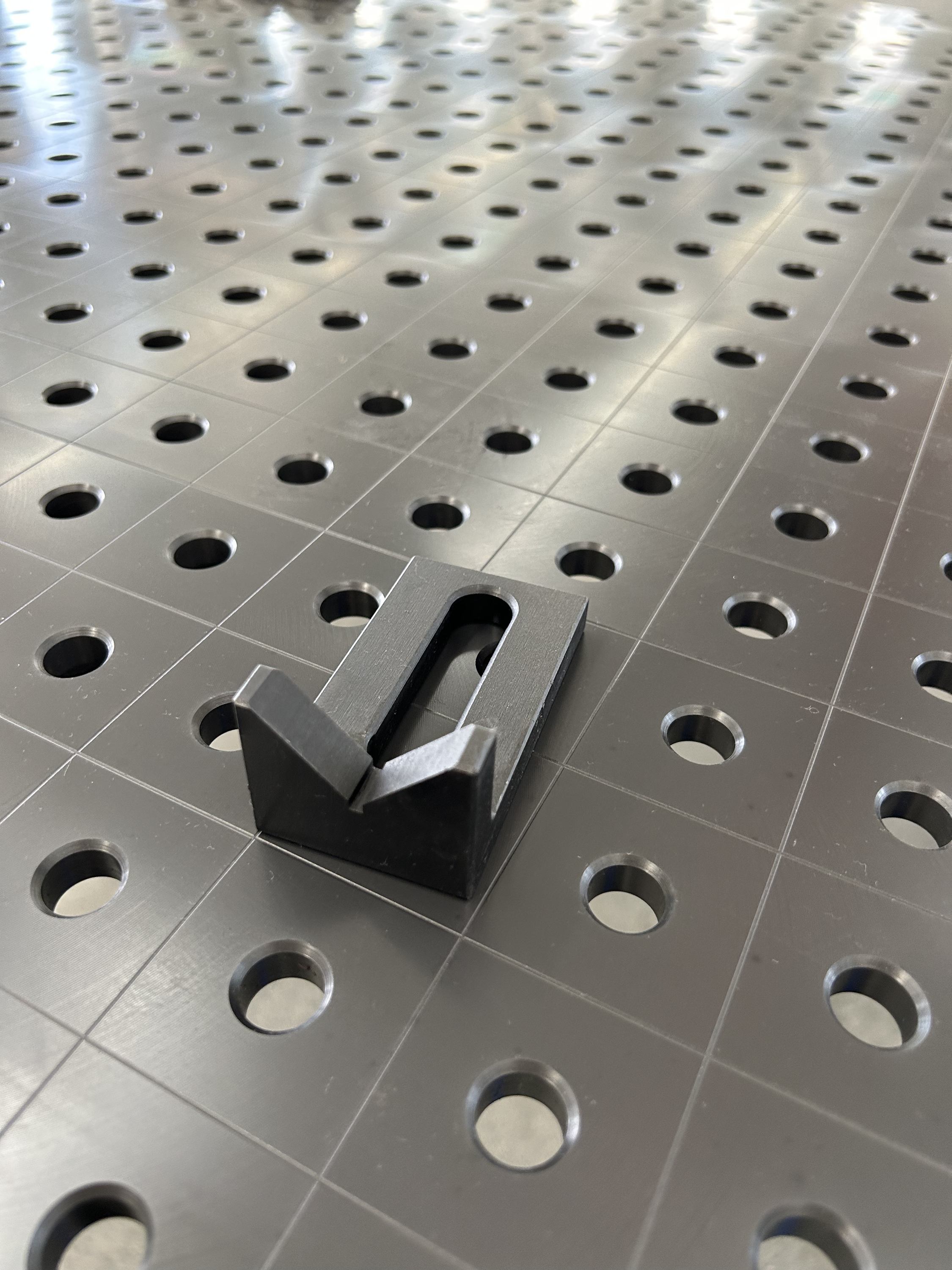

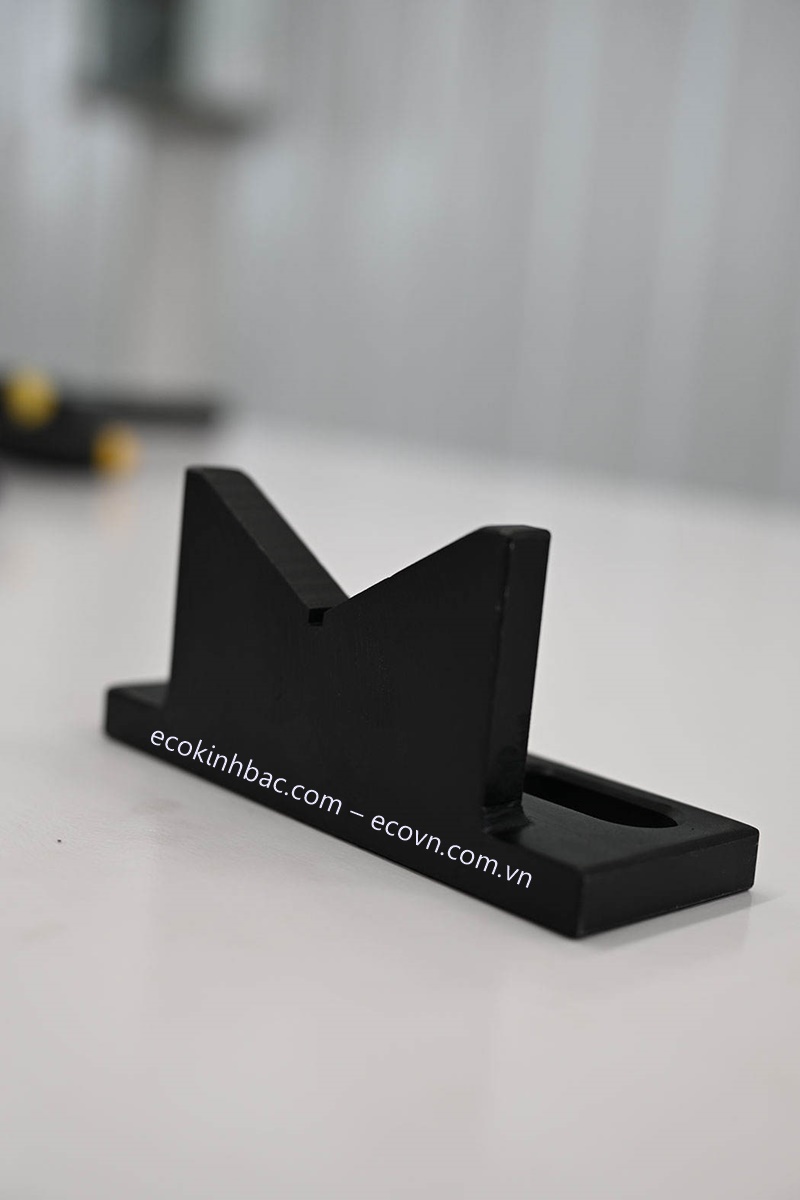

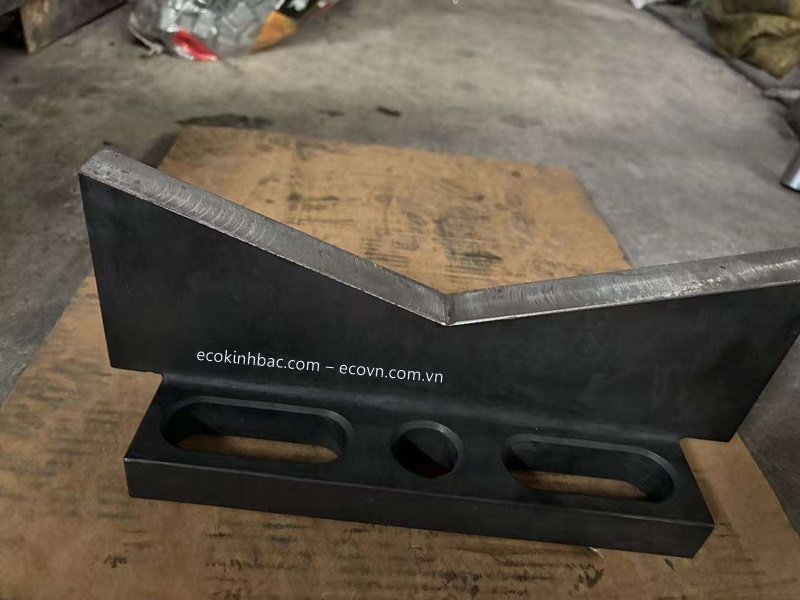

Khối V định vị bàn gá hàn D16 250 × 100 × 25 × 120° là phụ kiện dùng để định vị, kê đỡ và tạo mặt chuẩn cho phôi trên bàn gá hàn 3D D16. Với thiết kế dạng chữ V và góc 120°, sản phẩm phù hợp khi gá các chi tiết có hình dạng đặc biệt, chi tiết dạng tròn, góc nghiêng hoặc những vị trí cần tạo điểm tựa theo hình học riêng.

Khối V có kích thước 250 × 100 × 25 mm, giúp mở rộng khả năng thiết lập đồ gá trên bàn hàn 3D, đặc biệt khi kết hợp với chốt định vị, chốt khóa nhanh, kẹp và các phụ kiện D16 khác.

1. Khối V định vị bàn gá hàn là gì?

Khối V định vị, còn có thể gọi là V-Block định vị hoặc V Angle Ruler, là một loại phụ kiện gá có bề mặt tạo thành hình chữ V. Khác với ê-ke vuông dùng chủ yếu để tạo góc 90°, khối V được thiết kế để tạo điểm tựa và định vị phù hợp với các dạng phôi có biên dạng tròn, góc hoặc hình học đặc biệt.

Khi sử dụng trên bàn gá hàn 3D D16, khối V có thể được bố trí tại vị trí cần thiết để tạo thành một phần của hệ thống đồ gá mô-đun.

2. Thông số khối V D16

3. Công dụng của khối V định vị D16

Định vị chi tiết dạng tròn

Một trong những ứng dụng nổi bật của khối V là tạo điểm tựa cho ống, thanh tròn, trục và các chi tiết có biên dạng cong. Vùng tiếp xúc của khối V giúp phôi nằm ổn định hơn trong quá trình gá đặt.

Tạo điểm tựa cho phôi

Khối V có thể đóng vai trò như một điểm tựa hoặc cữ đỡ, giúp hạn chế sự dịch chuyển của phôi trước và trong quá trình hàn.

Định vị chi tiết theo góc

Góc 120° tạo ra một hình học khác với các ê-ke vuông 90°, phù hợp với những trường hợp cần bố trí phôi theo góc hoặc biên dạng đặc thù.

Hỗ trợ xây dựng đồ gá 3D

Khi kết hợp với bàn D16, khối V có thể trở thành một thành phần trong bộ đồ gá cùng với chốt, kẹp, block và thước định vị.

4. Khối V 120° khác gì ê-ke vuông 90°?

Hai loại phụ kiện có mục đích sử dụng khác nhau:

Vì vậy, khối V không phải là phiên bản thay thế cho ê-ke 90°, mà là phụ kiện bổ sung giúp mở rộng khả năng gá của bàn hàn 3D.

5. Khối V D16 kết hợp với phụ kiện nào?

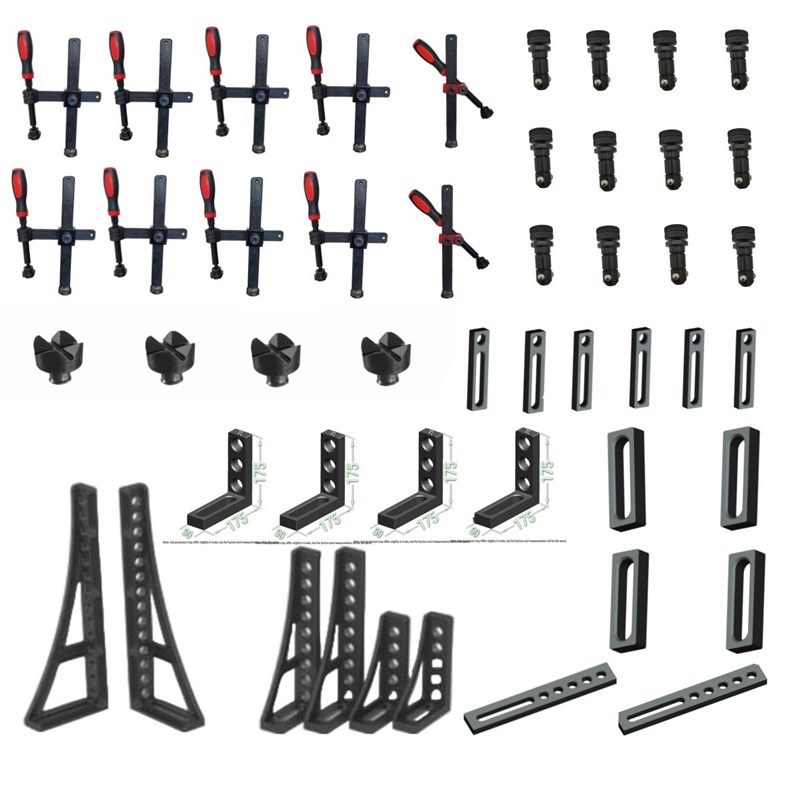

Để tăng hiệu quả gá đặt, khối V 250 × 100 × 25 × 120° có thể kết hợp với:

• Chốt định vị D16: Xác định vị trí khối V.

• Chốt khóa nhanh D16: Hỗ trợ tháo lắp phụ kiện.

• Kẹp bàn hàn: Cố định phôi.

• Ê-ke vuông: Tạo thêm mặt chuẩn 90°.

• Block kê: Điều chỉnh chiều cao phôi.

• Khối chặn: Giới hạn chuyển động.

• Thước định vị: Xác định khoảng cách và vị trí.

• Các phụ kiện góc: Tạo đồ gá theo nhiều phương.

Các hệ bàn gá hàn 3D dạng mô-đun thường kết hợp angle ruler, stop và fixture để tạo cấu hình gá theo hình dạng và kích thước phôi.

6. Ứng dụng thực tế

Khối V định vị D16 có thể sử dụng trong:

• Gá ống và thanh tròn.

• Gá trục và chi tiết dạng trụ.

• Định vị kết cấu có biên dạng cong.

• Gá các chi tiết cần điểm tựa dạng V.

• Chế tạo khung máy.

• Gia công đồ gá hàn.

• Lắp ráp kết cấu cơ khí.

• Định vị phôi trước khi hàn đính và hàn hoàn thiện.

Với những sản phẩm có hình dạng không thuận lợi khi sử dụng cữ phẳng thông thường, khối V giúp tạo thêm một phương án định vị linh hoạt.

7. Vì sao nên sử dụng khối V trên bàn gá hàn 3D D16?

Ưu điểm lớn của khối V là khả năng mở rộng phương án định vị phôi. Thay vì chỉ sử dụng mặt phẳng hoặc ê-ke 90°, người dùng có thể tạo thêm điểm tựa hình V cho những chi tiết có biên dạng đặc biệt.

Khi cần thay đổi sản phẩm, khối V có thể được tháo ra và bố trí lại cùng các phụ kiện D16 khác. Điều này phù hợp với các xưởng gia công nhiều mã hàng, sản xuất theo đơn hoặc thường xuyên thay đổi đồ gá.

Xem thêm các sản phẩm:

Bàn gá chi tiết gá công bằng gang, kích thước 2000x1500 lỗ D16

Bàn gá hàn 2000x1000mm.

Bàn gá hàn 3000x2000mm

8. Mua khối V định vị bàn gá hàn D16 tại ECO Kinh Bắc

Khối V định vị bàn gá hàn 250 × 100 × 25 × 120° là lựa chọn phù hợp để bổ sung khả năng định vị cho bàn gá hàn 3D D16.

ECO Kinh Bắc cung cấp các nhóm phụ kiện bàn gá hàn như khối V, ê-ke, thước định vị, chốt định vị, chốt khóa nhanh, kẹp và block gá phôi D16/D28.

Khách hàng có thể cung cấp hình dạng, kích thước phôi và yêu cầu gá đặt để được tư vấn loại khối V và phụ kiện phù hợp.
