Khối V Định Vị D28 – Phụ Kiện Bàn Gá Hàn 3D

Khối V định vị D28 là gì?

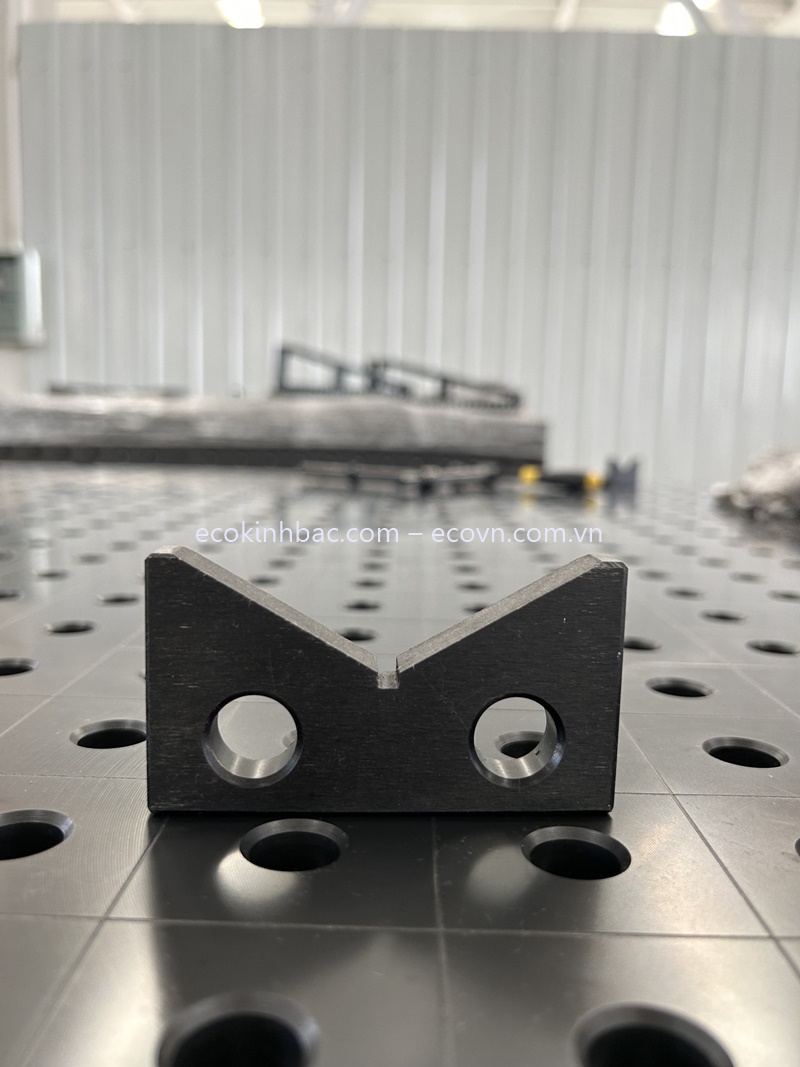

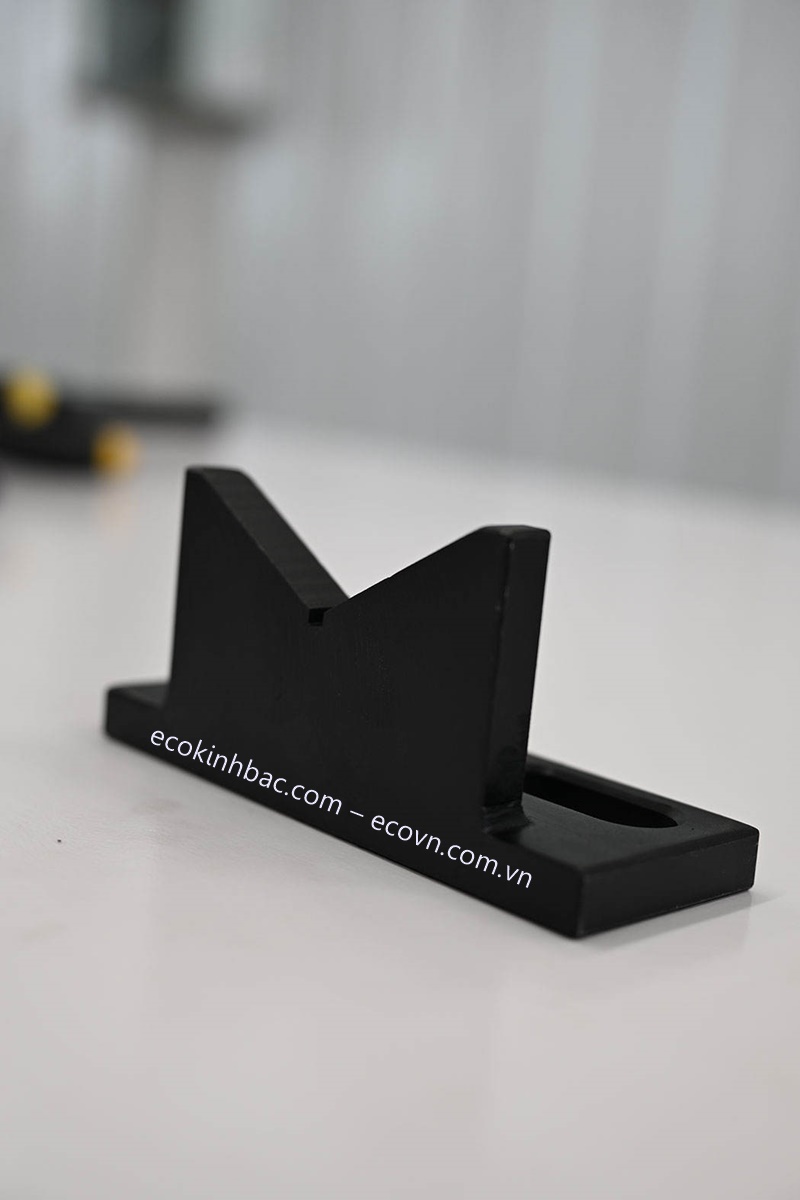

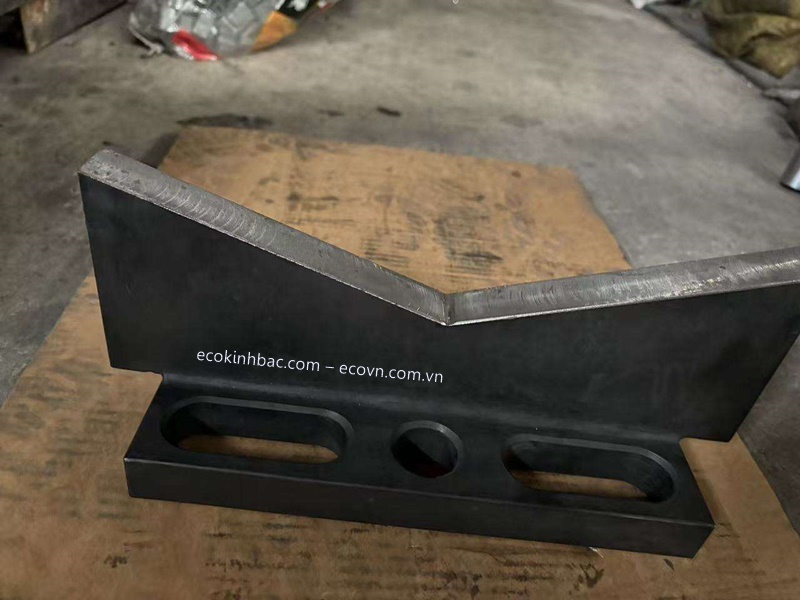

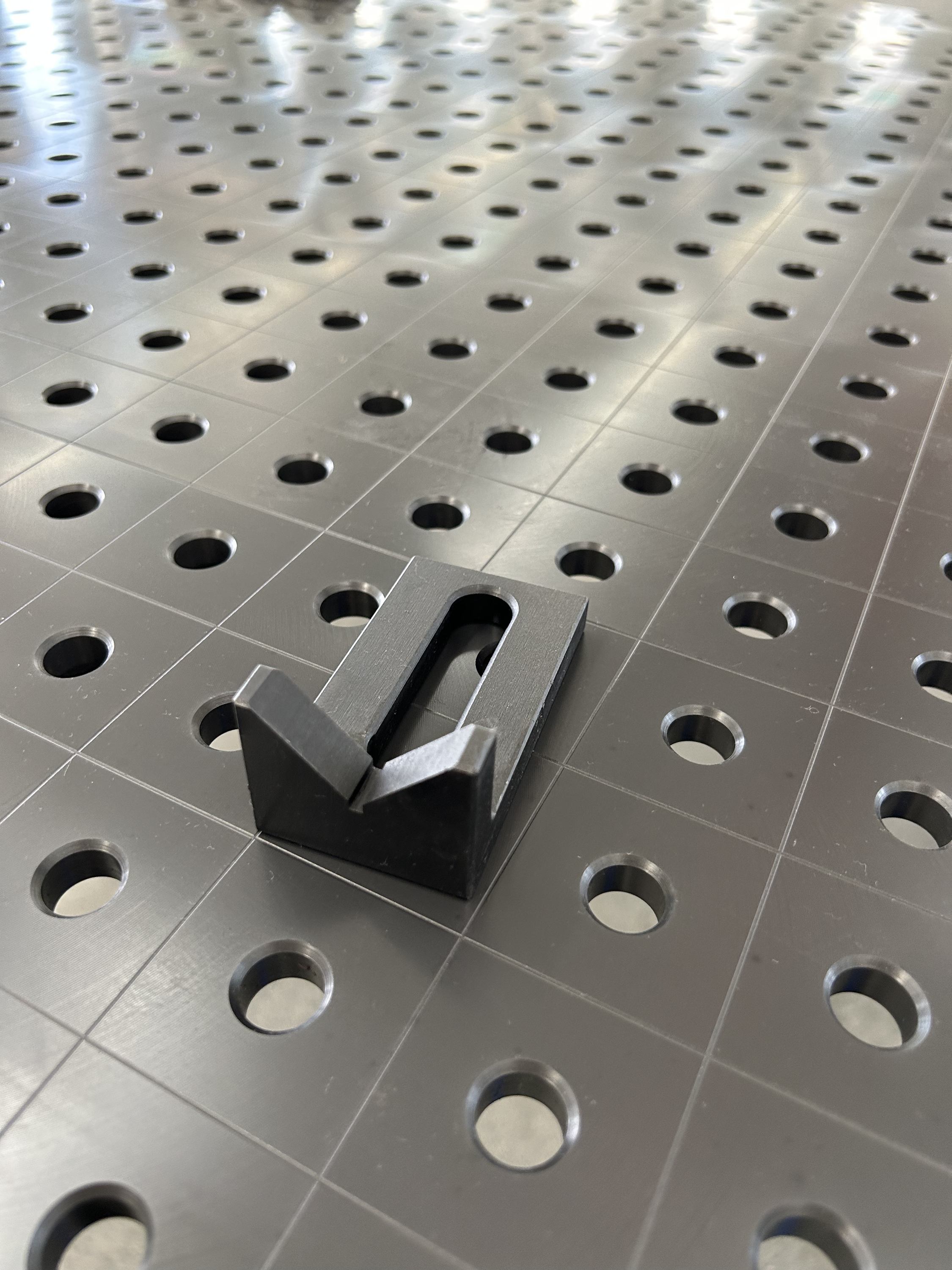

Khối V định vị D28 (V-Positioning Block) là phụ kiện sử dụng trên bàn gá hàn 3D D28, được thiết kế để tạo điểm tựa và hỗ trợ định vị các chi tiết có dạng tròn hoặc hình trụ.

Thay vì đặt trực tiếp chi tiết tròn lên mặt bàn, khối V tạo ra vị trí tựa phù hợp, giúp chi tiết nằm ổn định hơn và thuận tiện cho quá trình căn chỉnh, gá và hàn.

Đây là phụ kiện thường được sử dụng khi gia công ống thép, thanh tròn, trục, chi tiết dạng trụ và các kết cấu có hình dạng cong hoặc tròn.

Công dụng của khối V định vị D28

1. Tạo điểm tựa cho chi tiết tròn

Chi tiết hình trụ hoặc ống tròn có xu hướng lăn khi đặt trên mặt phẳng.

Khối V tạo ra hai mặt tựa giúp chi tiết nằm ổn định tại vị trí gá, từ đó thuận tiện hơn cho thao tác căn chỉnh.

2. Hỗ trợ định vị ống và thanh tròn

Trong quá trình hàn kết cấu ống, khối V có thể được bố trí tại nhiều vị trí để tạo các điểm tựa cho phôi.

Người thợ có thể kết hợp thêm chốt định vị, cữ chặn và kẹp nhanh để hoàn thiện hệ thống gá.

3. Hỗ trợ căn chỉnh trước khi hàn

Một quy trình gá cơ bản có thể thực hiện:

Đặt ống → tựa trên khối V → căn chỉnh → định vị → kẹp → hàn.

Cách bố trí này giúp người dùng dễ kiểm soát vị trí của chi tiết trước khi thực hiện mối hàn.

Ứng dụng thực tế trong xưởng

Khối V D28 có thể sử dụng cho:

• Gá ống thép.

• Gá thanh tròn.

• Định vị chi tiết hình trụ.

• Gá trục và các chi tiết dạng tròn.

• Hàn kết cấu ống.

• Gá các cụm chi tiết có biên dạng cong.

• Chế tạo jig hàn.

• Lắp ráp các cụm cơ khí dạng trụ.

Đặc biệt, với các sản phẩm có nhiều chi tiết ống cần đặt ở cùng một cao độ hoặc vị trí tương quan, khối V có thể được bố trí thành nhiều điểm tựa trên bàn gá D28.

Kết hợp khối V với phụ kiện D28

Khối V thường không sử dụng độc lập mà được kết hợp với các phụ kiện khác:

Khối V + chốt định vị: khối V tạo điểm tựa cho chi tiết tròn, chốt hỗ trợ xác định vị trí.

Khối V + cữ chặn: giúp tạo điểm tựa và giới hạn vị trí của ống hoặc thanh tròn.

Khối V + kẹp nhanh: sau khi căn chỉnh, kẹp giúp giữ phôi ổn định trong quá trình hàn.

Khối V + thước định vị: hỗ trợ xác định khoảng cách giữa các điểm tựa.

Khối V + khối L/U: phù hợp khi cần kết hợp chi tiết tròn với các kết cấu khung hoặc thanh hộp.

Nhờ khả năng kết hợp linh hoạt, người dùng có thể xây dựng cấu hình gá phù hợp với từng loại sản phẩm.

Khối V khác gì chốt định vị?

Mỗi phụ kiện đảm nhiệm một chức năng khác nhau:

Do đó, khối V không thay thế chốt định vị hoặc kẹp nhanh. Khi gá ống hoặc chi tiết tròn, việc phối hợp các phụ kiện sẽ giúp hệ thống gá hoàn chỉnh hơn.

Lựa chọn và bố trí khối V D28

Khi sử dụng khối V, cần xem xét:

• Đường kính và hình dạng chi tiết.

• Chiều dài của chi tiết cần gá.

• Số lượng điểm tựa cần thiết.

• Vị trí cần hàn.

• Khoảng cách giữa các điểm gá.

• Các phụ kiện D28 sử dụng kết hợp.

Với chi tiết dài, việc bố trí nhiều điểm tựa phù hợp có thể giúp quá trình đặt và căn chỉnh thuận tiện hơn.

Bàn gá hàn kích thước 1000x1000mm

Kẹp bàn hàn và phụ kiện

Bàn gá hàn bằng thép kích thước 2000x1500 lỗ D28

ECO Kinh Bắc – cung cấp phụ kiện bàn gá hàn 3D D28

ECO Kinh Bắc cung cấp hệ thống bàn gá hàn 3D D28 và phụ kiện đồ gá phục vụ hàn kết cấu, chế tạo jig, gia công cơ khí và lắp ráp công nghiệp.

Khối V định vị D28 là giải pháp hỗ trợ đỡ và định vị các chi tiết tròn, ống và dạng trụ. Khi kết hợp cùng chốt định vị, cữ chặn, kẹp nhanh và thước định vị, phụ kiện giúp người dùng linh hoạt xây dựng nhiều cấu hình gá khác nhau.

👉 Liên hệ ECO Kinh Bắc để được tư vấn khối V và bộ phụ kiện D28 phù hợp với kích thước chi tiết, vị trí cần gá và phương án hàn thực tế.
