Khớp Kẹp Định Vị Góc φ16 × 180° – Phụ Kiện Bàn Gá Hàn 3D D16

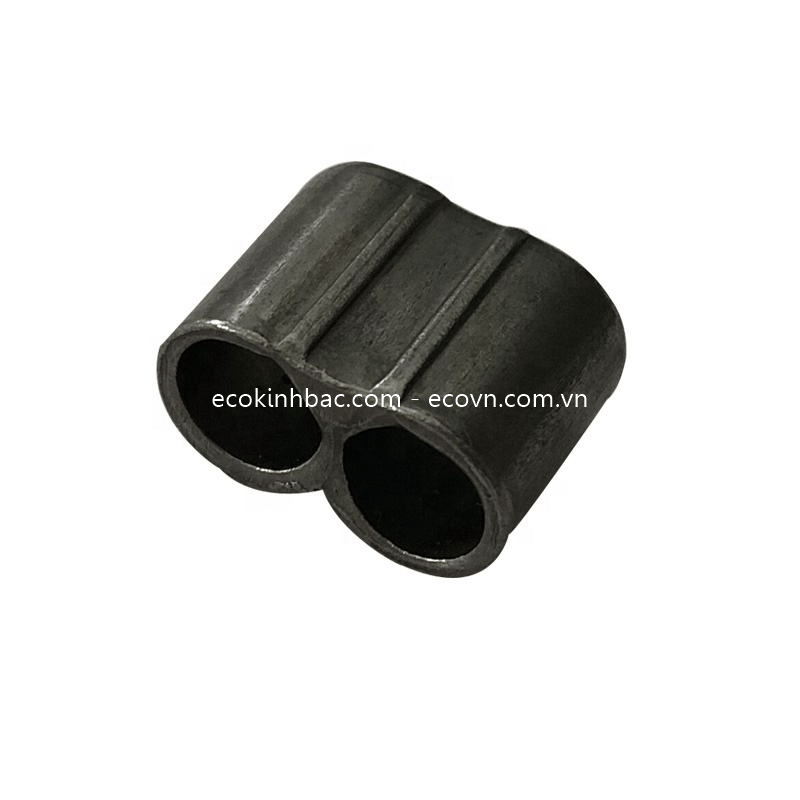

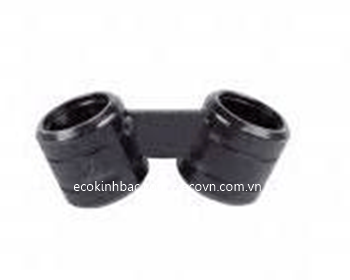

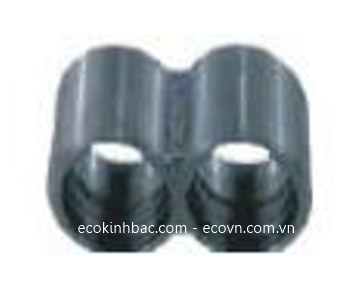

Khớp kẹp định vị góc φ16 × 180° là gì?

Khớp kẹp định vị góc φ16 × 180° là phụ kiện dùng trong hệ thống bàn gá hàn 3D D16, có đầu kết nối Ø16 mm và cơ cấu khớp cho phép tạo liên kết giữa các phụ kiện hoặc chi tiết gá.

Với khả năng điều chỉnh theo góc 180°, phụ kiện giúp người dùng linh hoạt thay đổi hướng của điểm gá, tạo ra nhiều cấu hình khác nhau khi xây dựng đồ gá hàn và jig lắp ráp.

Đây là giải pháp phù hợp khi cần điều chỉnh vị trí, thay đổi hướng gá hoặc tạo liên kết giữa các thành phần của hệ thống gá.

Thông số kỹ thuật

Công dụng của khớp kẹp định vị góc 180°

1. Điều chỉnh hướng của phụ kiện

Khớp kẹp cho phép thay đổi hướng của một thành phần gá so với thành phần còn lại. Nhờ đó, người dùng có thể xây dựng cấu hình gá phù hợp với hình dạng và vị trí thực tế của phôi.

2. Tạo liên kết giữa các phụ kiện D16

Phụ kiện có thể đóng vai trò như một khớp nối trong hệ thống đồ gá, giúp liên kết các thanh, ống hoặc thành phần gá D16 theo hướng mong muốn.

3. Hỗ trợ gá các chi tiết có hình dạng phức tạp

Khi chi tiết không thể gá thuận lợi bằng các phụ kiện cố định, khớp góc 180° giúp thay đổi hướng tiếp cận của điểm tựa hoặc điểm kẹp.

Điều này đặc biệt hữu ích trong jig hàn, jig lắp ráp và đồ gá cơ khí có nhiều vị trí gá khác nhau.

Kết hợp với các phụ kiện bàn gá hàn D16

Khớp kẹp định vị góc φ16 × 180° có thể kết hợp với nhiều phụ kiện khác để tạo thành một hệ thống gá hoàn chỉnh:

• Ống tròn Ø16 × 300 mm: tạo chiều cao và khoảng cách gá.

• Positioning Lock Pin: định vị và khóa phụ kiện.

• Positioning Ruler: tạo cữ và tham chiếu vị trí.

• Height Regulator: điều chỉnh cao độ.

• V-shaped Positioning Component: tạo điểm tựa cho chi tiết tròn.

• L/U Positioning Block: tạo mặt tựa và cữ chặn.

• Quick Clamp: giữ chặt chi tiết trong quá trình hàn.

• Adjusting Gasket: căn chỉnh cao độ và khoảng cách.

Ví dụ một cấu hình đơn giản:

Bàn D16 → ống Ø16 → khớp kẹp 180° → phụ kiện đỡ/định vị → chi tiết → kẹp nhanh.

Khớp 180° khác gì chốt định vị?

Hai phụ kiện có chức năng khác nhau:

• Khớp kẹp 180°: tạo liên kết và điều chỉnh hướng giữa các thành phần gá.

• Chốt định vị: xác định vị trí của phụ kiện hoặc chi tiết.

• Cữ chặn: tạo điểm giới hạn cố định.

• Kẹp: tạo lực giữ phôi.

• Height Regulator: điều chỉnh cao độ.

Vì vậy, khớp kẹp góc 180° nên được xem là phụ kiện liên kết và điều chỉnh hướng, không phải phụ kiện thay thế cho chốt định vị hoặc kẹp giữ phôi.

Ứng dụng thực tế

Khớp kẹp định vị góc φ16 × 180° phù hợp với:

• Gá hàn khung thép, thép hộp.

• Đồ gá các kết cấu cơ khí.

• Jig hàn sản phẩm.

• Jig lắp ráp.

• Đồ gá kiểm tra.

• Các kết cấu cần thay đổi hướng hoặc vị trí điểm gá.

• Hệ thống đồ gá cần tháo lắp và điều chỉnh linh hoạt.

Ưu điểm của khớp kẹp định vị D16

• Kết nối phù hợp với hệ thống D16.

• Hỗ trợ thay đổi hướng gá trong phạm vi 180°.

• Tăng tính linh hoạt khi thiết kế đồ gá.

• Có thể kết hợp với nhiều phụ kiện D16.

• Phù hợp với đồ gá có cấu trúc phức tạp.

• Giúp giảm nhu cầu chế tạo nhiều loại cữ gá cố định.
