Khớp Kẹp Định Vị Góc φ16 × 45° – Phụ Kiện Bàn Gá Hàn 3D D16

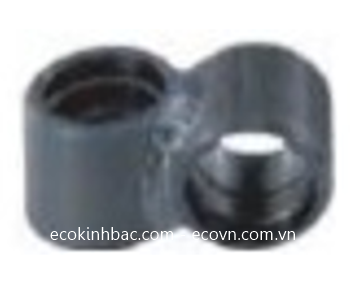

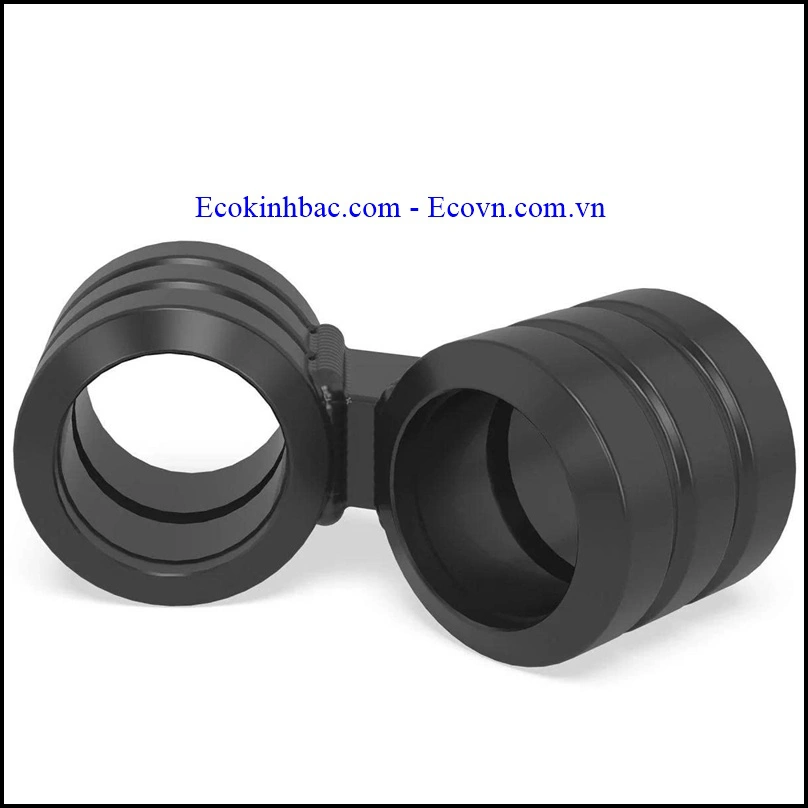

Khớp kẹp định vị góc φ16 × 45° là gì?

Khớp kẹp định vị góc φ16 × 45° là phụ kiện sử dụng trên bàn gá hàn 3D D16, được thiết kế để hỗ trợ liên kết, định hướng và giữ các chi tiết theo góc 45° trong quá trình gá lắp.

Kích thước φ16 phù hợp với hệ thống lỗ D16 trên bàn gá hàn 3D. Góc 45° giúp người dùng nhanh chóng tạo một vị trí gá nghiêng cố định, thay vì phải tự chế cữ hoặc căn góc thủ công.

Phụ kiện đặc biệt hữu ích khi chế tạo khung thép, kết cấu hàn, đồ gá cơ khí và jig lắp ráp có các chi tiết cần bố trí theo góc 45°.

Thông số kỹ thuật

Thông số về vật liệu, tải trọng và cơ cấu khóa cụ thể cần đối chiếu theo model/catalogue thực tế của nhà sản xuất.

Công dụng của khớp kẹp định vị góc 45°

1. Tạo góc 45° khi gá chi tiết

Công dụng nổi bật của phụ kiện là hỗ trợ tạo góc 45° giữa các chi tiết hoặc giữa chi tiết và kết cấu gá.

Khi làm khung hoặc kết cấu hàn có các thanh thép bố trí nghiêng, khớp góc 45° giúp người thợ dễ dàng thiết lập vị trí trước khi kẹp và hàn.

2. Giữ ổn định vị trí trong quá trình hàn

Trong quá trình hàn, nhiệt sinh ra có thể làm chi tiết dịch chuyển hoặc thay đổi vị trí nếu hệ thống gá không đủ ổn định.

Khớp kẹp góc 45° tạo một liên kết cơ khí giữa các thành phần của đồ gá, hỗ trợ duy trì hướng và vị trí đã thiết lập.

Tuy nhiên, khớp góc không thay thế hoàn toàn cho hệ thống kẹp phôi. Với các chi tiết chịu lực hoặc cần cố định chắc chắn, nên kết hợp thêm kẹp nhanh hoặc kẹp cơ khí phù hợp.

3. Kết hợp linh hoạt với hệ thống D16

Với đường kính φ16, phụ kiện có thể được sử dụng cùng hệ thống lỗ D16 trên bàn gá hàn 3D.

Một cấu hình đơn giản:

Bàn gá D16 → chốt/khớp φ16 → khớp góc 45° → chi tiết → kẹp giữ.

Tùy hình dạng sản phẩm, có thể bổ sung cữ chặn, chốt định vị, thước định vị hoặc các khối đỡ để hoàn thiện đồ gá.

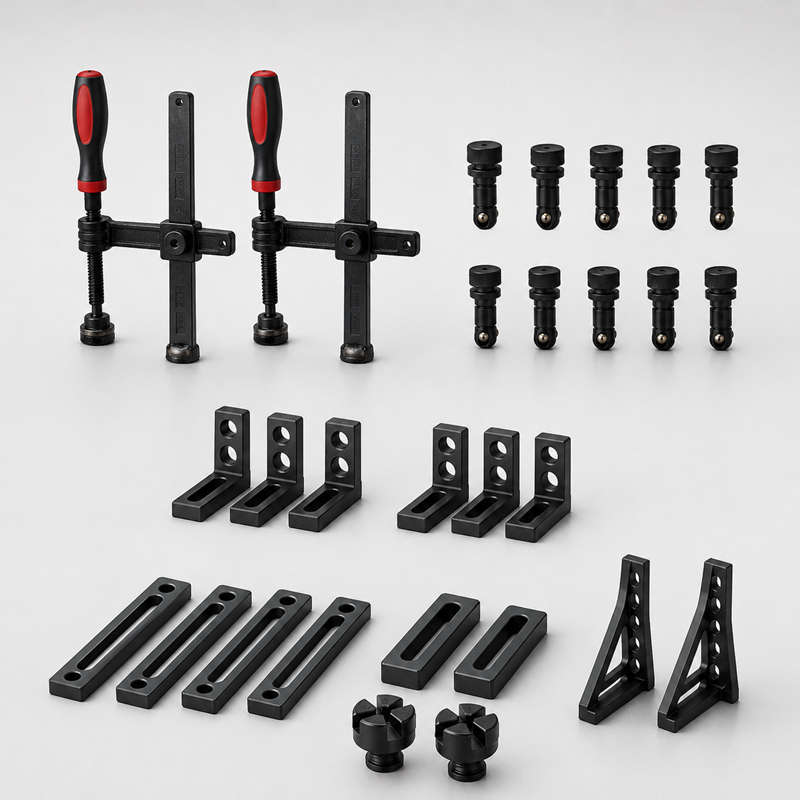

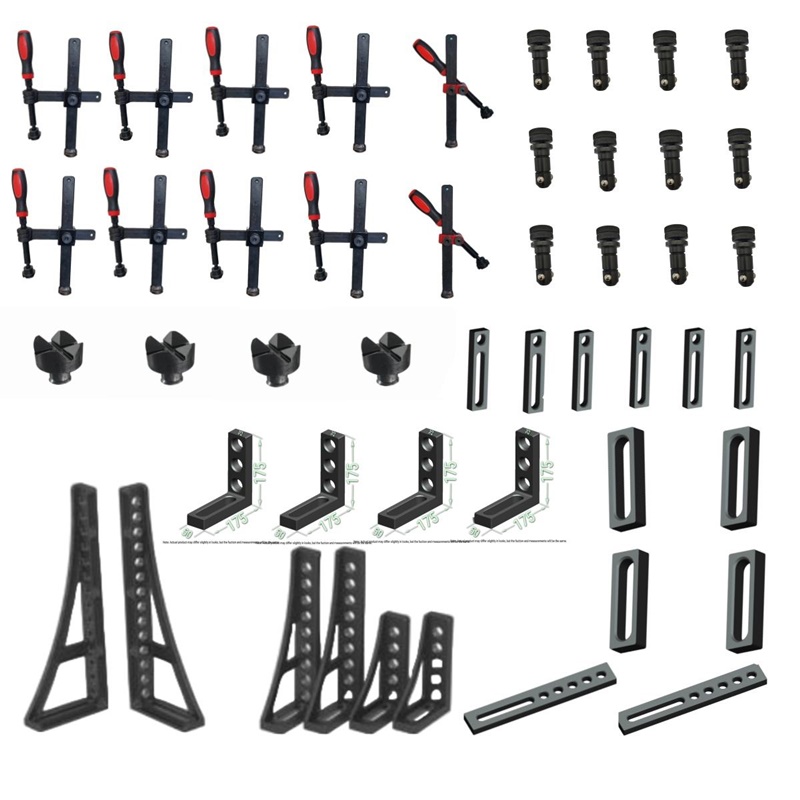

Kết hợp với các phụ kiện D16 khác

Khớp kẹp định vị góc 45° phát huy hiệu quả tốt hơn khi kết hợp với các phụ kiện khác:

• Positioning Lock Pin: định vị và khóa phụ kiện trên bàn.

• Quick Locking Pin: lắp/tháo nhanh.

• Positioning Ruler: tạo cữ và xác định vị trí.

• L/U Positioning Block: tạo mặt chuẩn và điểm chặn.

• V-shaped Positioning Component: đỡ và định hướng chi tiết tròn.

• Height Regulator: điều chỉnh cao độ.

• Quick Clamp: tạo lực kẹp giữ phôi.

• Adjusting Gasket: căn chỉnh khoảng cách và cao độ.

Nhờ đó, một hệ thống bàn gá D16 có thể được cấu hình lại cho nhiều loại sản phẩm khác nhau.

Ứng dụng thực tế

Khớp kẹp định vị góc φ16 × 45° có thể được sử dụng trong:

• Gá khung thép và thép hộp.

• Hàn các kết cấu có góc nghiêng 45°.

• Gá thanh giằng và thanh liên kết.

• Chế tạo jig hàn.

• Jig lắp ráp cơ khí.

• Đồ gá kiểm tra.

• Gá các cụm chi tiết cần duy trì góc cố định.

• Sản xuất các kết cấu có yêu cầu thay đổi cấu hình gá.

Phân biệt khớp góc 45° với chốt định vị và kẹp

Ba loại phụ kiện có vai trò khác nhau:

Vì vậy, trong một đồ gá hoàn chỉnh, các phụ kiện này thường bổ trợ cho nhau thay vì thay thế lẫn nhau.

Lợi ích khi sử dụng khớp kẹp định vị góc 45°

• Thiết lập góc 45° thuận tiện.

• Hỗ trợ giảm thời gian căn chỉnh thủ công.

• Phù hợp hệ thống bàn gá hàn 3D D16.

• Dễ kết hợp với các phụ kiện D16 khác.

• Hỗ trợ xây dựng đồ gá có thể thay đổi cấu hình.

• Phù hợp nhiều ứng dụng hàn và lắp ráp cơ khí.
