Khớp Kẹp Định Vị Góc φ16 × 90° – Phụ Kiện Bàn Gá Hàn 3D D16

Khớp kẹp định vị góc φ16 × 90° là gì?

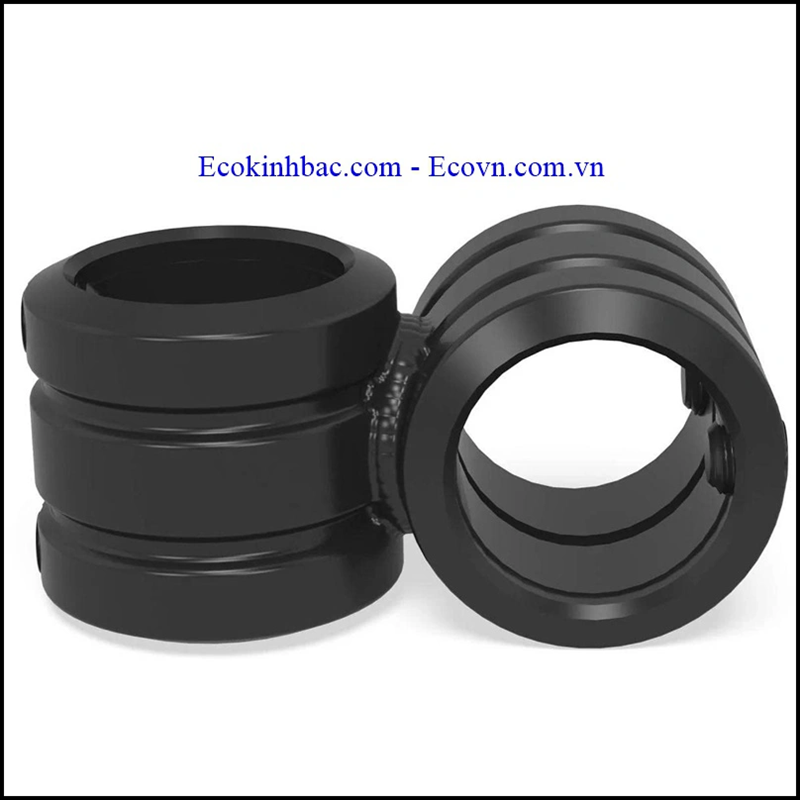

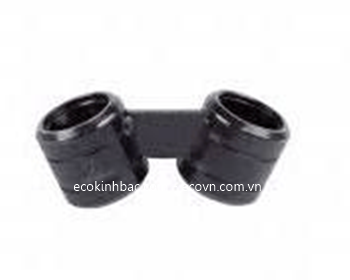

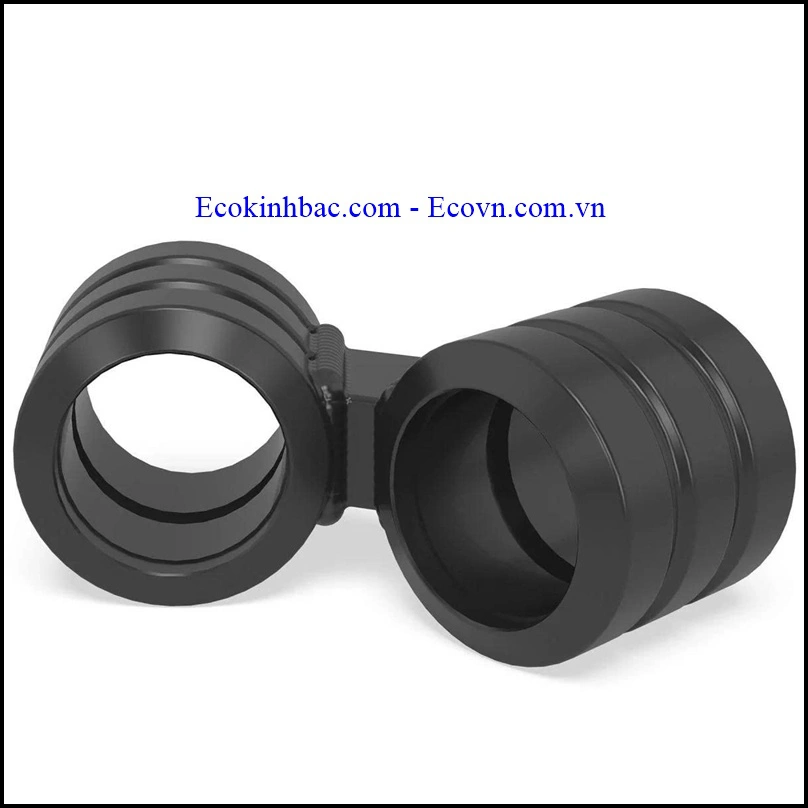

Khớp kẹp định vị góc φ16 × 90° là phụ kiện dùng trong hệ thống bàn gá hàn 3D D16, được sử dụng để tạo liên kết và định hướng các chi tiết theo góc 90°.

Kích thước φ16 mm phù hợp với hệ thống lỗ D16 trên bàn gá hàn 3D. Nhờ cấu tạo dạng khớp góc, phụ kiện giúp người dùng dễ dàng bố trí các thanh, ống, thép hộp hoặc chi tiết kết cấu vuông góc với nhau trong quá trình gá hàn và lắp ráp.

Đây là một phụ kiện hữu ích khi cần tạo góc chuẩn, mặt tựa hoặc liên kết giữa các thành phần của đồ gá.

Thông số kỹ thuật

Lưu ý: Thông số vật liệu, tải trọng, kích thước tổng thể và cơ cấu khóa cần được xác nhận theo catalogue hoặc model thực tế của nhà sản xuất.

Công dụng của khớp kẹp định vị góc 90°

1. Tạo góc 90° khi gá chi tiết

Công dụng nổi bật của phụ kiện là hỗ trợ tạo liên kết vuông góc 90° giữa các chi tiết.

Ví dụ khi gá một khung thép hộp, người dùng có thể sử dụng khớp 90° để định hướng thanh đứng và thanh ngang trước khi thực hiện công đoạn hàn.

2. Kết nối các thành phần của đồ gá

Khớp φ16 × 90° có thể đóng vai trò như một điểm liên kết giữa các thanh hoặc phụ kiện trong hệ thống đồ gá.

Nhờ đó, người dùng có thể xây dựng các kết cấu gá dạng:

Thanh đứng + thanh ngang → khớp 90° → tạo khung đỡ / cữ gá.

Cách này phù hợp với các đồ gá cần thay đổi kích thước hoặc cấu hình theo từng sản phẩm.

3. Hỗ trợ định hướng chi tiết

Khi kết hợp với mặt bàn D16 và các phụ kiện định vị khác, khớp góc giúp chi tiết được đặt theo phương mong muốn.

Đặc biệt hữu ích khi cần gá:

• Thép hộp.

• Thanh thép.

• Khung cơ khí.

• Ống và kết cấu dạng khung.

• Các chi tiết cần tạo góc vuông.

Kết hợp với các phụ kiện D16 khác

Khớp kẹp định vị góc φ16 × 90° phát huy hiệu quả tốt hơn khi sử dụng cùng các phụ kiện khác trong hệ thống bàn gá hàn 3D D16.

Có thể kết hợp với:

• Positioning Lock Pin: định vị và khóa phụ kiện vào lỗ D16.

• Quick Locking Pin: lắp/tháo nhanh.

• Positioning Ruler: tạo cữ và xác định vị trí.

• L/U Positioning Block: tạo mặt chuẩn và điểm chặn.

• Height Regulator: điều chỉnh cao độ.

• V-shaped Positioning Component: đỡ và định hướng chi tiết tròn.

• Quick Clamp: tạo lực kẹp giữ phôi.

• Adjusting Gasket: căn chỉnh cao độ và khoảng cách.

Ví dụ một phương án gá khung:

Bàn D16 → chốt định vị → khớp 90° → thanh thép hộp → cữ chặn → kẹp nhanh.

Trong đó, khớp 90° hỗ trợ tạo và duy trì hướng vuông góc, còn chốt, cữ và kẹp đảm nhiệm các chức năng định vị hoặc giữ chi tiết tương ứng.

Khớp 90° khác gì chốt định vị?

Hai phụ kiện có chức năng khác nhau:

Khớp kẹp định vị góc 90° chủ yếu hỗ trợ tạo liên kết và định hướng theo góc 90° giữa các thành phần.

Trong khi đó, chốt định vị có nhiệm vụ xác định vị trí của phụ kiện hoặc chi tiết trên hệ thống lỗ của bàn gá.

Vì vậy, trong một bộ gá hoàn chỉnh, hai loại phụ kiện có thể được sử dụng kết hợp với nhau, thay vì thay thế cho nhau.

Ứng dụng thực tế

Khớp kẹp định vị góc φ16 × 90° có thể sử dụng trong:

• Gá hàn khung thép hộp.

• Gá kết cấu cơ khí vuông góc.

• Chế tạo jig hàn.

• Jig lắp ráp khung.

• Đồ gá gia công cơ khí.

• Gá các thanh đứng – thanh ngang.

• Tạo kết cấu phụ trợ trên bàn gá D16.

Đặc biệt, với các công việc sản xuất nhiều mã sản phẩm, hệ thống phụ kiện D16 giúp người dùng có thể tháo lắp và thay đổi cấu hình đồ gá thay vì phải chế tạo một bộ gá cố định cho từng sản phẩm.

Lợi ích khi sử dụng khớp kẹp góc φ16 × 90°

• Hỗ trợ tạo góc 90° khi gá.

• Phù hợp hệ thống bàn gá hàn D16.

• Tăng tính linh hoạt khi xây dựng đồ gá.

• Có thể kết hợp với nhiều phụ kiện D16.

• Hỗ trợ gá khung và kết cấu cơ khí.

• Thuận tiện điều chỉnh khi thay đổi sản phẩm.

• Giúp xây dựng các phương án gá có tính mô-đun.
