Kiểm Tra Độ Phẳng Bàn Hàn Gang: Hướng Dẫn Đo Lường Chuẩn Xác và Tiêu Chuẩn Đánh Giá Chất Lượng

Kiểm Tra Độ Phẳng Bàn Hàn Gang: Hướng Dẫn Đo Lường Chuẩn Xác và Tiêu Chuẩn Đánh Giá Chất Lượng

Độ phẳng quyết định chất lượng bàn hàn gang. Tìm hiểu cách đo và tiêu chuẩn đánh giá bàn hàn chất lượng. Eco Kinh Bắc cung cấp bàn đạt chuẩn nghiêm ngặt.

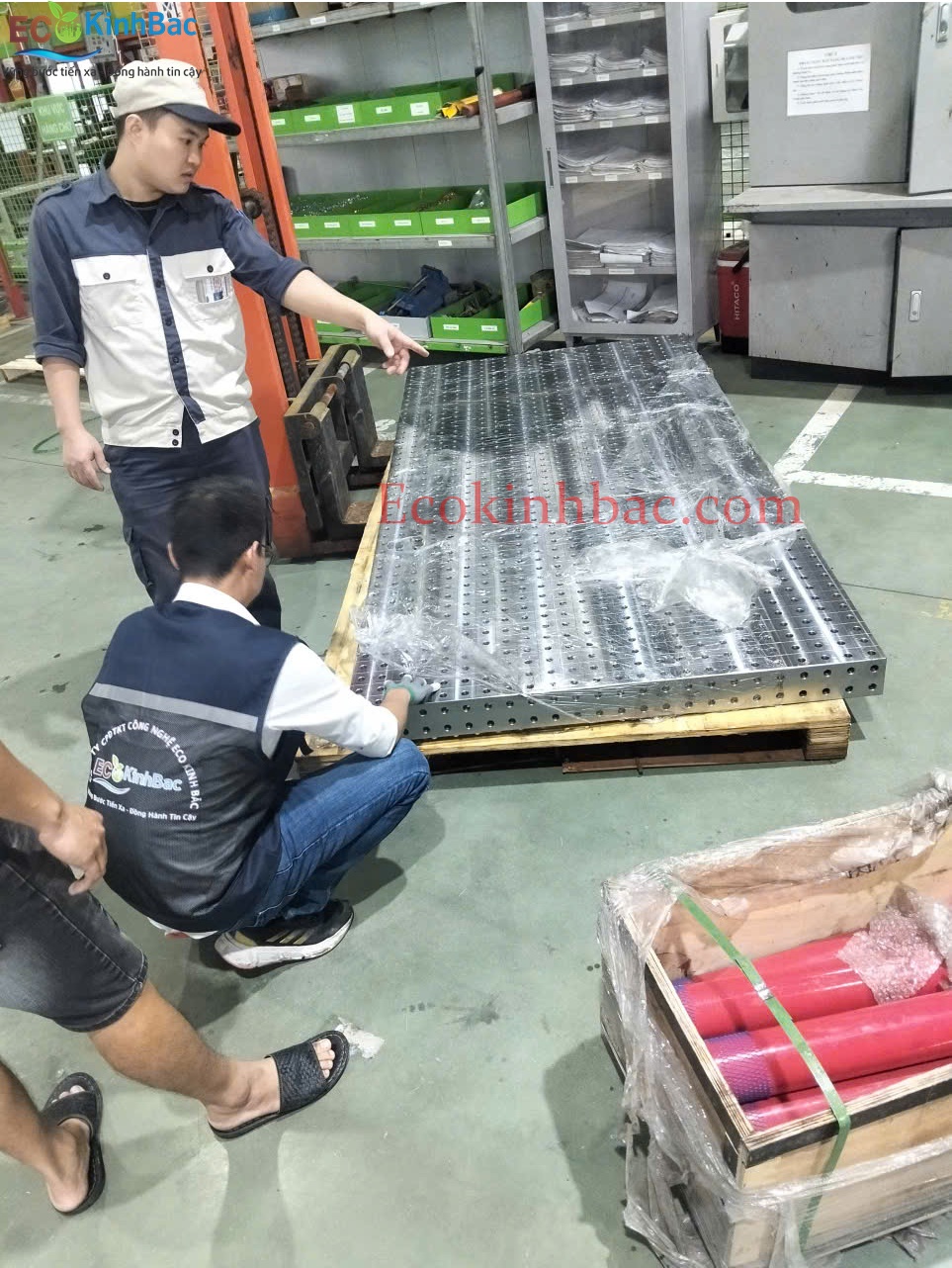

I. Giới Thiệu: Độ Phẳng – Giá Trị Cốt Lõi Của Bàn Hàn Gang

Trong lĩnh vực cơ khí chính xác, độ phẳng (Flatness) của bàn hàn gang không chỉ là một thông số kỹ thuật, mà là yếu tố quyết định chất lượng của mọi sản phẩm được chế tạo trên đó. Bàn hàn đóng vai trò là mặt phẳng tham chiếu (reference plane) tuyệt đối. Bất kỳ sự cong vênh, dù nhỏ nhất, cũng dẫn đến sai số kích thước và độ vuông góc, làm hỏng toàn bộ chi tiết hàn.

Bài viết này được thiết kế như một tài liệu hướng dẫn chuyên sâu cho các kỹ sư QC và người mua hàng. Chúng tôi sẽ hướng dẫn chi tiết cách đo độ phẳng bàn hàn gang bằng các phương pháp được công nhận và giải thích các tiêu chuẩn kiểm tra chất lượng quốc tế. Eco Kinh Bắc cam kết sự minh bạch, giúp khách hàng tự tin kiểm tra độ phẳng bàn hàn gang của chúng tôi, khẳng định chất lượng vượt trội.

Khách hàng quan tâm đến thiết bị bàn hàng gang. Mua hàng tại đây!

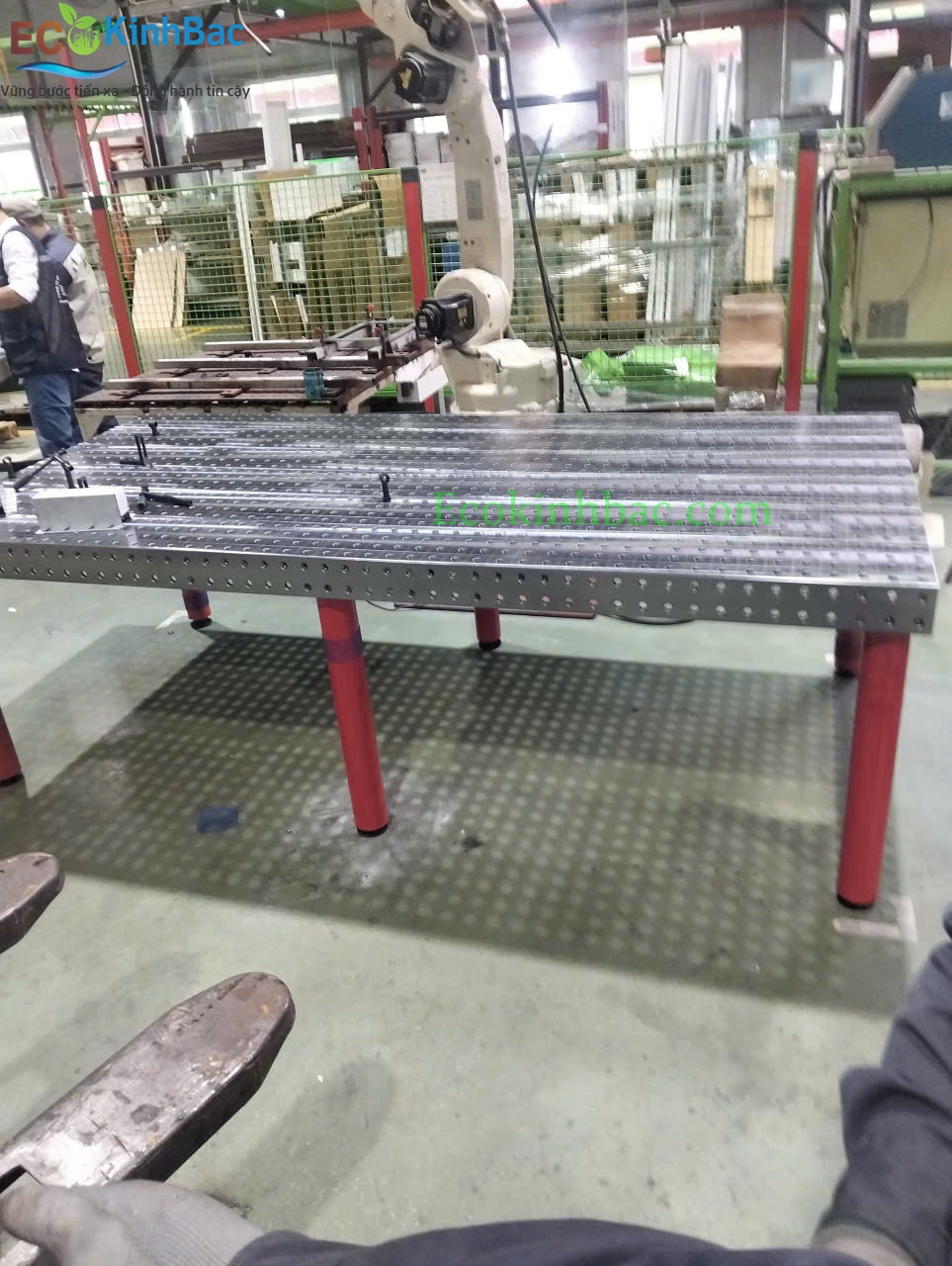

II. Độ Phẳng Bàn Hàn Gang và Tiêu Chuẩn Quốc Tế

Để đánh giá một chiếc bàn hàn gang có đạt chuẩn hay không, cần phải hiểu rõ về định nghĩa và các tiêu chí đo lường.

Độ phẳng là gì trong Cơ khí Chính xác?

• Định nghĩa: Độ phẳng là tổng sai lệch lớn nhất theo phương vuông góc so với mặt phẳng lý tưởng nằm giữa hai mặt phẳng song song chứa toàn bộ bề mặt đo.
• Tầm quan trọng: Đối với hệ thống đồ gá hàn (D16/D28), độ phẳng đảm bảo rằng các chốt định vị và phụ kiện luôn vuông góc tuyệt đối với bề mặt bàn, từ đó đảm bảo độ chính xác lặp lại cho mọi chi tiết gá kẹp.

Tiêu chuẩn kiểm tra chất lượng phổ biến – DIN 876

Trên thế giới, Tiêu chuẩn DIN 876 (Đức) là tiêu chuẩn được áp dụng rộng rãi nhất để đánh giá độ phẳng của các bề mặt tham chiếu, bao gồm cả bàn hàn gang. Tiêu chuẩn này phân loại độ chính xác thành nhiều cấp:

Sai số cho phép của bàn hàn gang Eco Kinh Bắc

Eco Kinh Bắc cam kết bàn hàn gang được gia công và kiểm soát chất lượng đạt Tiêu chuẩn DIN 876 Cấp II, với sai số cho phép về độ phẳng cục bộ trên mỗi mét vuông là: Sai số <= 0,05 mm/m2

Điều này đảm bảo độ chính xác vượt trội và sự ổn định cho mọi quy trình hàn.

III. Hướng Dẫn Các Phương Pháp Đo Độ Phẳng Chính Xác

Để kiểm tra độ phẳng bàn hàn gang, cần sử dụng các thiết bị đo lường chuyên dụng.

1. Phương pháp Thước Thẳng Chuẩn và Đồng hồ So (Dial Indicator)

Đây là phương pháp đo lường phổ biến nhất trong xưởng QC.

• Thước Thẳng Chuẩn: Là một thanh thép hoặc gang có độ phẳng đã được hiệu chuẩn chính xác (thường đạt DIN Cấp 0 hoặc 1).
• Đồng hồ So (Dial Indicator): Thiết bị đo lường độ sai lệch cực nhỏ (um hoặc 0,01 mm).
• Cách thực hiện: Đặt thước thẳng chuẩn lên bề mặt bàn hàn gang. Đặt đồng hồ so lên thước và di chuyển đầu đo dọc theo các hướng khác nhau (dọc, ngang, chéo). Giá trị chênh lệch lớn nhất được ghi lại chính là độ sai lệch độ phẳng cục bộ.

2. Phương pháp Sử dụng Laser (Chính xác nhất)

• Thiết bị: Máy quét Laser (Laser Tracker) hoặc Thiết bị đo 3D (CMM - Coordinate Measuring Machine) khổ lớn.
• Ưu điểm: Phương pháp này cung cấp dữ liệu 3D chi tiết của toàn bộ bề mặt bàn hàn gang, cho phép tính toán độ sai lệch tổng thể so với mặt phẳng tham chiếu lý tưởng. Đây là phương pháp được sử dụng để kiểm tra và cấp chứng chỉ độ phẳng chính thức.

3. Phương pháp Dây Căng và Vi Kế (Đối với bàn rất lớn)

• Thiết bị: Vi Kế (Micrometer) và dây thép hoặc dây nylon chuyên dụng.
• Cách thực hiện: Phương pháp này áp dụng cho các bàn hàn gang có kích thước quá lớn, vượt quá khả năng của thước thẳng thông thường. Dây căng được sử dụng làm mặt phẳng tham chiếu tạm thời, và vi kế được dùng để đo khoảng cách từ dây căng đến bề mặt bàn tại các điểm cụ thể.

IV. Quy Trình 4 Bước Kiểm Tra Độ Phẳng Bàn Hàn Gang

Thực hiện theo quy trình chuẩn sau để đảm bảo kết quả đo độ phẳng là chính xác và đáng tin cậy.

Bước 1: Chuẩn bị Môi trường và Dụng cụ

• Ổn định Nhiệt độ: Nhiệt độ có thể làm bàn hàn gang giãn nở. Đảm bảo nhiệt độ môi trường (và bàn hàn) đã được ổn định (thường là 20 độ C +-1 độ C)
• Vệ sinh: Bàn hàn phải được vệ sinh sạch sẽ, loại bỏ mọi vết dầu mỡ, bụi bẩn, và bắn tóe (spatter).
• Hiệu chuẩn Dụng cụ: Đồng hồ so và thước thẳng phải được hiệu chuẩn (calibrate) bởi đơn vị được cấp phép.

Bước 2: Xác định Điểm Kiểm tra

• Thiết lập Lưới Điểm: Theo tiêu chuẩn QC, cần xác định một lưới điểm (matrix) trên bề mặt bàn hàn gang (ví dụ: cứ 250 mm một điểm) để đảm bảo đo lường toàn diện.
• Đo Đường Chéo: Đo lường dọc theo hai đường chéo là bắt buộc để xác định độ võng tổng thể.

Bước 3: Thực hiện Đo lường và Ghi chép Sai số

• Thực hiện đo lường tại từng điểm đã xác định, ghi lại giá trị hiển thị trên đồng hồ so (sai lệch so với mặt phẳng tham chiếu).
• Tính toán độ sai lệch lớn nhất giữa các điểm. Độ sai lệch này không được vượt quá sai số cho phép của tiêu chuẩn áp dụng.

Bước 4: Đánh giá Kết quả theo Tiêu chuẩn

• So sánh kết quả đo lường với Tiêu chuẩn DIN 876 Cấp I hoặc Cấp II.
• Nếu giá trị sai lệch nhỏ hơn hoặc bằng sai số cho phép, bàn hàn đạt chuẩn. Nếu không, bàn cần được gia công lại (mài phẳng).

V. Kết Luận và Kêu gọi Hành động (CTA)

Độ phẳng là tài sản quan trọng nhất của bàn hàn gang. Việc hiểu rõ và áp dụng đúng các phương pháp kiểm tra độ phẳng bàn hàn gang theo tiêu chuẩn quốc tế là chìa khóa để đảm bảo chất lượng và độ chính xác đầu ra của bạn.

Eco Kinh Bắc cam kết mọi sản phẩm bàn hàn gang đều được gia công trên máy CNC hiện đại và đi kèm chứng nhận độ phẳng đạt Tiêu chuẩn DIN 876 Cấp II nghiêm ngặt.
