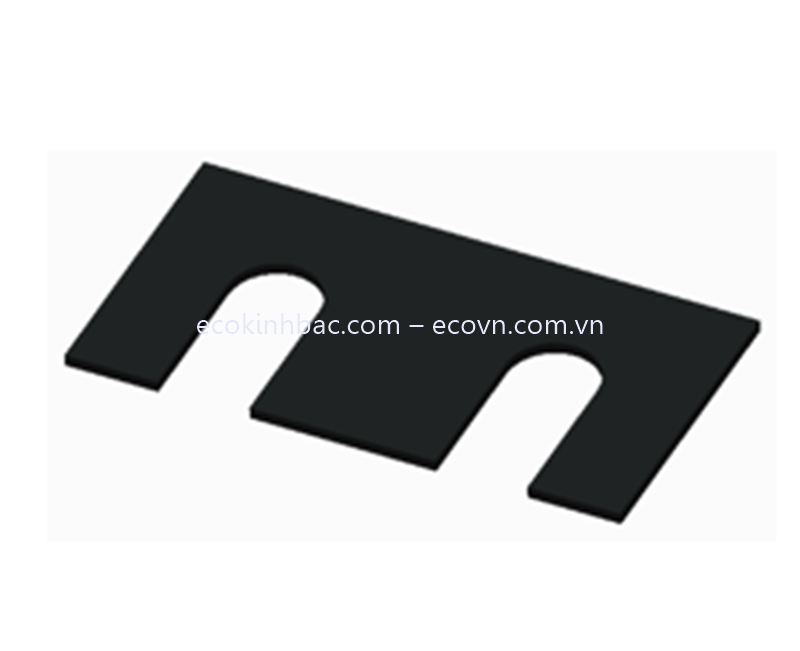

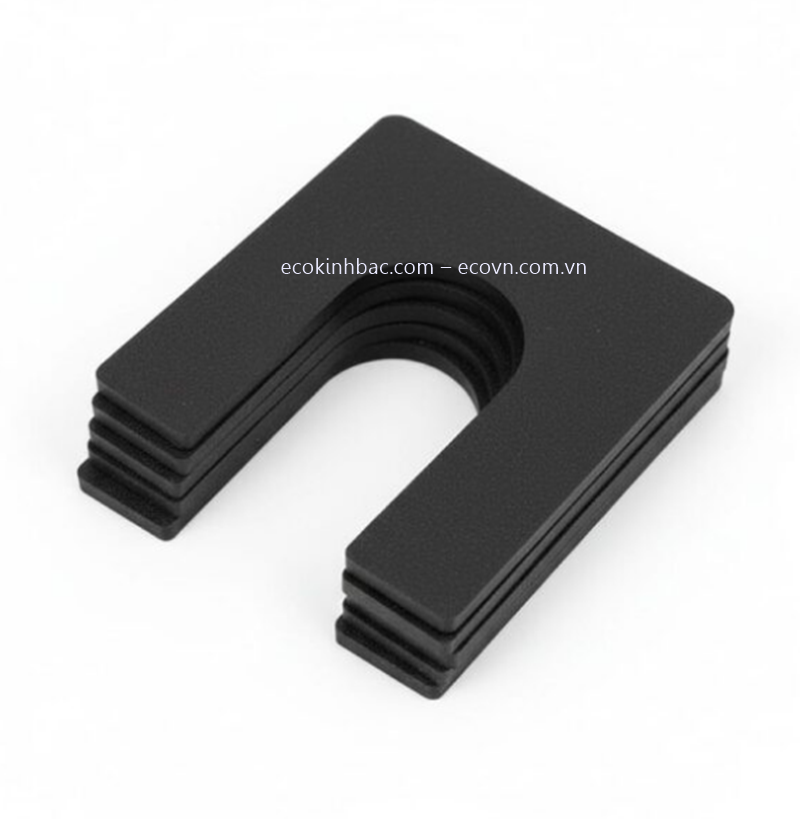

Tấm Đệm Căn Chỉnh Hình Chữ Nhật D16 – Phụ Kiện Bàn Gá Hàn 3D

Tấm đệm căn chỉnh hình chữ nhật D16 là phụ kiện dùng trong hệ thống bàn gá hàn 3D D16, có chức năng chính là căn chỉnh cao độ, bù khoảng cách và tạo mặt tựa giữa các phụ kiện hoặc chi tiết trong bộ gá.

Với thiết kế dạng hình chữ nhật, tấm đệm có thể tạo ra một bề mặt tiếp xúc rộng hơn so với các loại vòng đệm nhỏ. Tùy theo thiết kế cụ thể, sản phẩm có thể được sử dụng tại những vị trí cần kê, căn hoặc bổ sung chiều dày cho cụm gá.

Đây là phụ kiện đơn giản nhưng hữu ích khi người dùng thường xuyên phải thay đổi cấu hình đồ gá theo từng sản phẩm.

1. Công dụng của tấm đệm căn chỉnh D16

Căn chỉnh cao độ

Tấm đệm được sử dụng để bổ sung chiều dày tại vị trí cần nâng cao phụ kiện hoặc điểm đỡ.

Khi cần thay đổi một khoảng cao độ xác định, người dùng có thể lựa chọn tấm đệm có chiều dày phù hợp thay vì phải gia công lại block hoặc phụ kiện.

Bù khoảng cách

Trong quá trình lắp ráp đồ gá, giữa các bề mặt có thể xuất hiện khoảng cách cần được bù. Tấm đệm hình chữ nhật giúp tạo thêm lớp trung gian giữa các chi tiết.

Tạo mặt tựa

Bề mặt tương đối rộng của tấm đệm phù hợp với các vị trí cần tạo điểm tựa cho block, phụ kiện hoặc chi tiết gá.

Hỗ trợ căn chỉnh cụm gá

Khi kết hợp với các phụ kiện D16 khác, tấm đệm có thể trở thành một phần của hệ thống căn chỉnh nhiều lớp, giúp người dùng thiết lập vị trí và cao độ theo yêu cầu của bộ gá.

2. Ứng dụng trên bàn gá hàn 3D D16

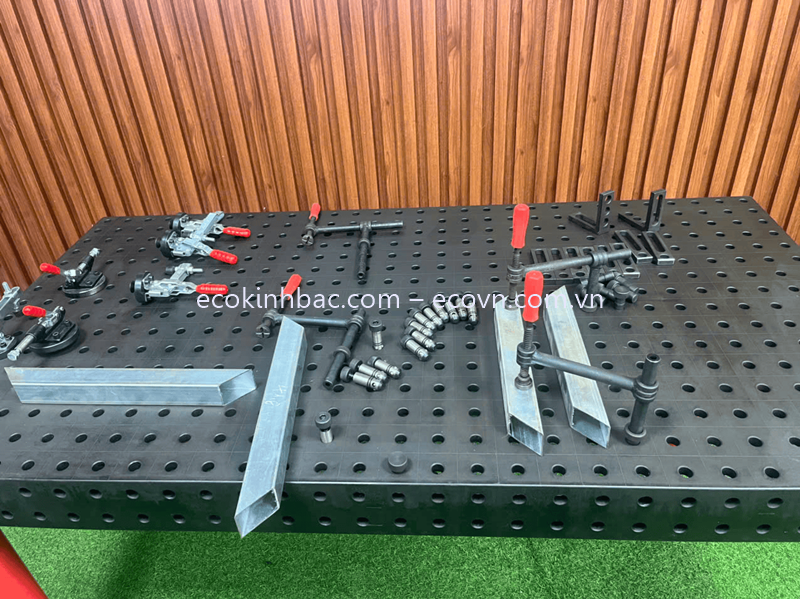

Bàn gá hàn D16 sử dụng hệ thống lỗ Ø16 mm, thường bố trí theo lưới 50 × 50 mm. Nhờ cấu trúc mô-đun, các phụ kiện có thể được bố trí và thay đổi theo từng bộ gá.

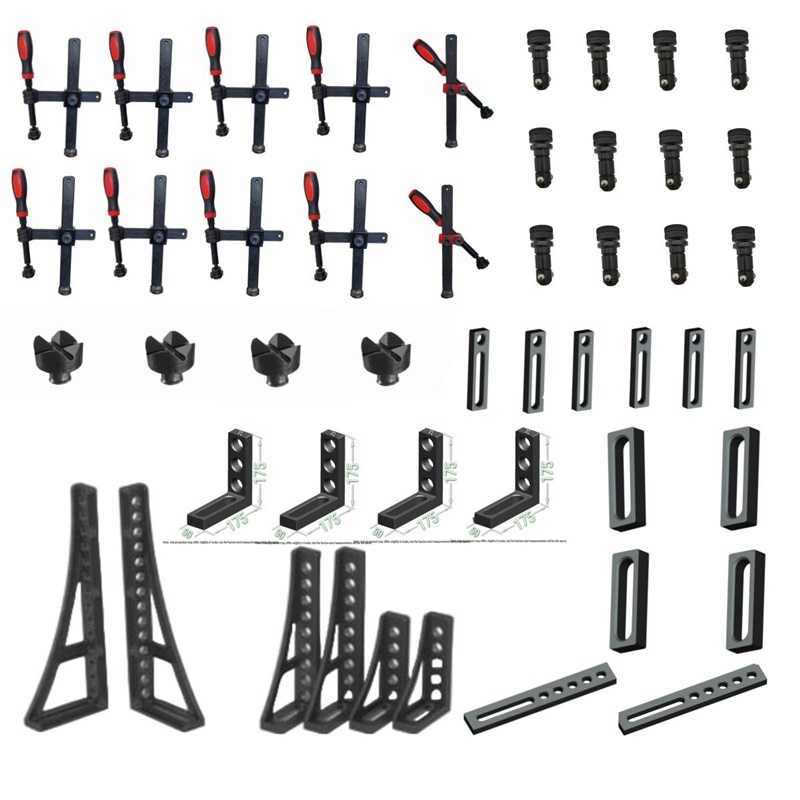

Tấm đệm căn chỉnh hình chữ nhật có thể kết hợp với:

• Chốt định vị D16.

• Chốt khóa nhanh D16.

• Height Regulator.

• Block kê và đỡ phôi.

• Thước định vị.

• Thước góc phẳng.

• Ê-ke định vị.

• Kẹp bàn gá hàn.

• V-Block và các phụ kiện gá khác.

Cần lưu ý, tấm đệm có chức năng chính là căn, kê và bù khoảng cách; việc định vị hoặc kẹp giữ chi tiết vẫn cần sử dụng phụ kiện chuyên dụng tương ứng.

3. Vì sao sử dụng đệm hình chữ nhật thay vì vòng đệm?

Hình dạng của phụ kiện quyết định phần nào cách nó tiếp xúc với các bề mặt trong bộ gá.

Vòng đệm tròn thường phù hợp với vị trí liên kết quanh bulông, chốt hoặc một điểm lắp đặt tập trung.

Trong khi đó, tấm đệm hình chữ nhật có diện tích bề mặt lớn hơn, phù hợp với những vị trí cần:

• Tạo mặt tựa rộng.

• Kê block hoặc phụ kiện có đáy lớn.

• Bù chiều cao trên một vùng tiếp xúc.

• Phân bố tiếp xúc trên bề mặt phù hợp.

Do đó, hai loại đệm có thể được sử dụng bổ sung cho nhau thay vì hoàn toàn thay thế nhau.

4. Kết hợp với Height Regulator D16

Trong hệ thống đồ gá, Height Regulator D16 được sử dụng khi cần điều chỉnh cao độ, còn tấm đệm căn chỉnh hình chữ nhật phù hợp để bổ sung một chiều dày hoặc tạo mặt trung gian.

Một cấu hình có thể được bố trí theo nguyên tắc:

Bàn gá D16 → phụ kiện định vị → Height Regulator → tấm đệm căn chỉnh → block đỡ → phôi

Tùy thiết kế, người dùng có thể thay đổi số lượng hoặc vị trí các lớp đệm để phù hợp với yêu cầu của từng bộ gá.

5. Ứng dụng trong jig và đồ gá cơ khí

Tấm đệm căn chỉnh hình chữ nhật D16 có thể được sử dụng trong nhiều ứng dụng:

Đồ gá hàn

Hỗ trợ căn cao độ các điểm đỡ và tạo mặt tựa cho chi tiết trước khi hàn.

Jig lắp ráp

Giúp thiết lập khoảng cách và cao độ giữa các chi tiết trong quá trình lắp ráp.

Jig kiểm tra

Có thể sử dụng để điều chỉnh điểm tựa hoặc vị trí của chi tiết trước khi tiến hành kiểm tra.

Jig robot

Trong các hệ thống tự động hóa, tấm đệm có thể hỗ trợ căn chỉnh vị trí của đế gá, điểm đỡ hoặc phụ kiện theo thiết kế.

Đồ gá nhiều mã sản phẩm

Khi một bộ gá cần phục vụ nhiều kích thước sản phẩm, các tấm đệm có thể giúp thay đổi cấu hình mà không cần chế tạo lại toàn bộ hệ thống.

6. Lợi ích khi sử dụng tấm đệm căn chỉnh D16

Một tấm đệm nhỏ có thể giúp quá trình thiết lập đồ gá thuận tiện hơn:

• Căn chỉnh cao độ nhanh.

• Bù khoảng cách giữa các bề mặt.

• Tạo mặt tựa trung gian.

• Hỗ trợ bố trí nhiều cao độ.

• Dễ kết hợp với phụ kiện D16.

• Có thể tháo lắp và tái sử dụng.

• Phù hợp với hệ thống đồ gá mô-đun.

Khi lựa chọn sản phẩm, nên kiểm tra chiều dài, chiều rộng, chiều dày, vị trí lỗ nếu có và phương thức liên kết để đảm bảo phù hợp với cấu hình bàn gá và phụ kiện đang sử dụng.

Xem thêm các sản phẩm:

Bàn gá chi tiết gá công bằng gang, kích thước 2000x1500 lỗ D16

Bàn gá hàn 2000x1000mm.

Bàn gá hàn 3000x2000mm

7. Tấm đệm căn chỉnh hình chữ nhật D16 tại ECO Kinh Bắc

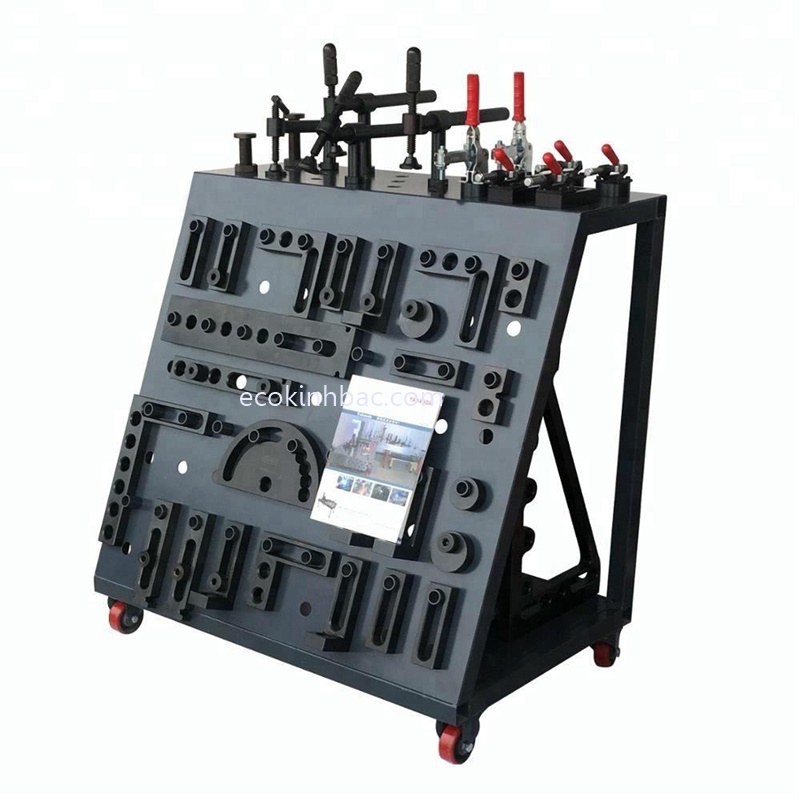

ECO Kinh Bắc cung cấp các nhóm phụ kiện bàn gá hàn 3D D16/D28 phục vụ gia công cơ khí và thiết kế đồ gá, bao gồm tấm đệm căn chỉnh, vòng đệm, Height Regulator, chốt định vị, chốt khóa nhanh, block, thước định vị, ê-ke và kẹp gá.

Khách hàng đang thiết kế bộ gá hàn, jig lắp ráp, jig robot, khay pin hoặc đồ gá kiểm tra có thể cung cấp bản vẽ, kích thước hoặc hình ảnh chi tiết. ECO Kinh Bắc hỗ trợ tư vấn cấu hình phụ kiện phù hợp với nhu cầu sử dụng.
