Tấm Đệm Căn Chỉnh Vuông D16 – Khối Vuông Đệm Phụ Kiện Bàn Gá Hàn 3D

Tấm đệm căn chỉnh vuông D16 là gì?

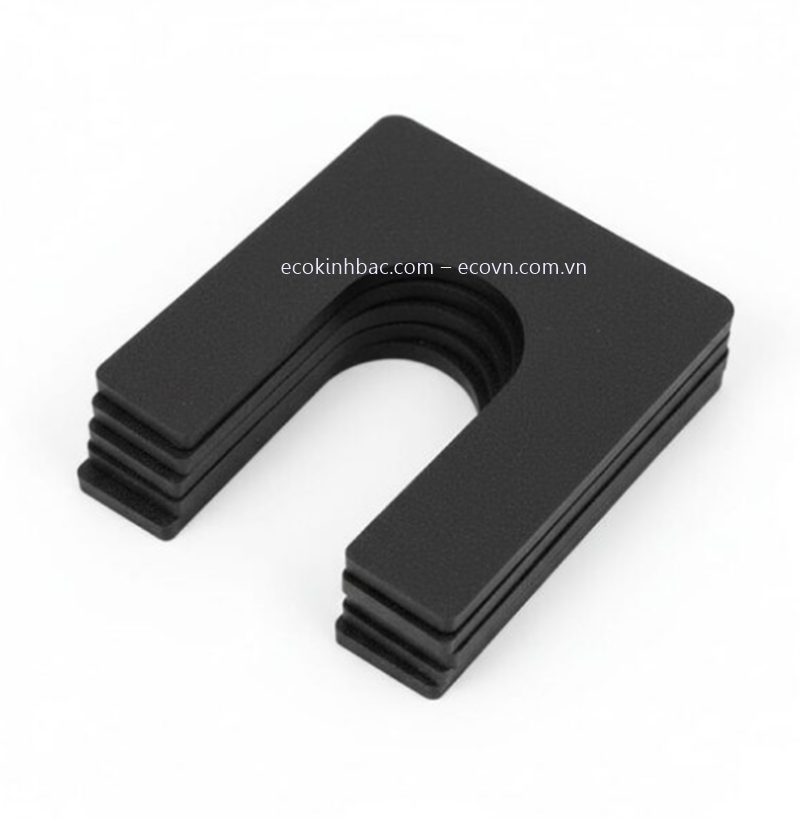

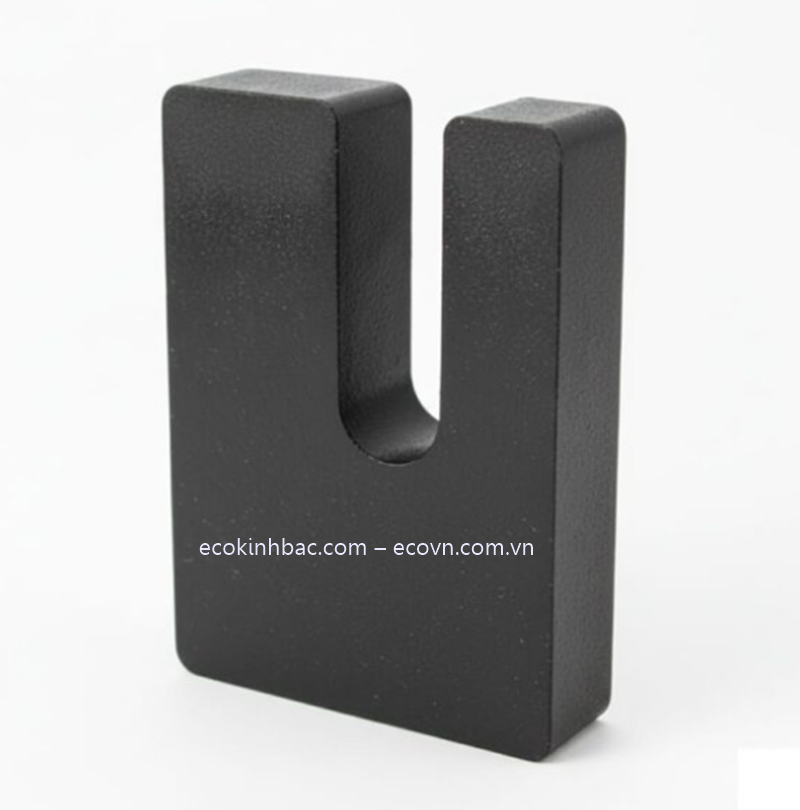

Tấm đệm căn chỉnh vuông D16, hay Square Adjusting Gasket / Square Shim, là phụ kiện dạng tấm hoặc khối vuông được sử dụng để căn chỉnh cao độ, bù khoảng cách và tạo mặt tựa trong hệ thống bàn gá hàn 3D D16.

Trong quá trình lắp đặt đồ gá, có những trường hợp phụ kiện hoặc điểm đỡ chưa đạt được cao độ mong muốn. Thay vì phải gia công lại chi tiết, người dùng có thể sử dụng tấm đệm để bổ sung một khoảng chiều cao phù hợp.

Với thiết kế dạng vuông, diện tích tiếp xúc tương đối rộng giúp tấm đệm phù hợp với các vị trí cần tạo mặt tựa hoặc phân bố lực trên một vùng lớn hơn.

1. Công dụng của Square Adjusting Gasket D16

Căn chỉnh cao độ

Đây là chức năng quan trọng nhất của tấm đệm vuông. Khi đặt giữa hai bề mặt tiếp xúc, tấm đệm giúp bổ sung chiều cao theo chiều dày của đệm.

Có thể sử dụng một hoặc nhiều tấm đệm tùy theo cấu hình và yêu cầu của bộ gá.

Bù khoảng cách

Trong quá trình lắp ráp, khoảng cách giữa phụ kiện và chi tiết có thể không hoàn toàn phù hợp với thiết kế. Tấm đệm giúp bù phần khoảng cách này, hỗ trợ hoàn thiện vị trí lắp đặt.

Tạo mặt tựa

Tấm đệm có thể được sử dụng như một bề mặt trung gian để tạo điểm tựa cho block, phụ kiện hoặc chi tiết cần gá.

Phân bố diện tích tiếp xúc

So với một vòng đệm dạng tròn có diện tích tiếp xúc giới hạn, dạng tấm vuông có thể tạo vùng tiếp xúc rộng hơn tùy theo kích thước sản phẩm. Điều này hữu ích khi cần kê đỡ các chi tiết hoặc phụ kiện có mặt đáy rộng.

2. Ứng dụng trên bàn gá hàn 3D D16

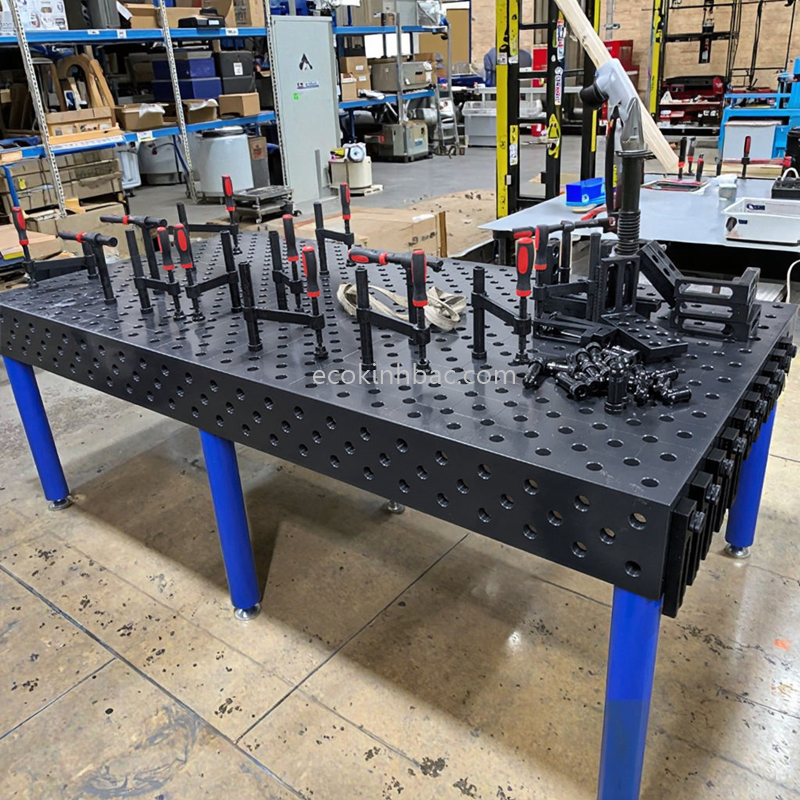

Bàn gá hàn D16 sử dụng hệ thống lỗ Ø16 mm, thường bố trí theo lưới 50 × 50 mm. Các phụ kiện được bố trí linh hoạt theo vị trí lỗ trên mặt bàn.

Tấm đệm căn chỉnh vuông có thể kết hợp với:

• Chốt định vị D16.

• Chốt khóa nhanh D16.

• Height Regulator.

• Block kê và đỡ phôi.

• Thước định vị.

• Thước góc phẳng.

• Ê-ke định vị.

• Kẹp bàn gá hàn.

• V-Block và các phụ kiện đồ gá khác.

Điểm quan trọng là tấm đệm chủ yếu thực hiện chức năng căn chỉnh, kê và bù khoảng cách, không thay thế cho chốt định vị hoặc cơ cấu kẹp khi cần cố định chi tiết.

3. Tấm đệm vuông khác gì vòng đệm tròn?

Hai loại phụ kiện đều có thể được sử dụng cho mục đích căn chỉnh, nhưng hình dạng mang lại những ưu điểm khác nhau.

Vì vậy, đệm vuông không đơn thuần là phiên bản thay thế cho vòng đệm tròn. Hai loại có thể được lựa chọn tùy theo hình dạng bề mặt tiếp xúc và yêu cầu của từng bộ gá.

4. Ứng dụng trong đồ gá và jig lắp ráp

Tấm đệm căn chỉnh vuông D16 đặc biệt hữu ích khi thiết kế các bộ gá mô-đun.

Jig lắp ráp

Dùng để điều chỉnh cao độ của điểm đỡ hoặc tạo khoảng cách phù hợp giữa các chi tiết.

Jig kiểm tra

Có thể sử dụng tại những vị trí cần căn chỉnh điểm tựa trước khi kiểm tra kích thước hoặc vị trí của sản phẩm.

Đồ gá robot

Trong các jig lắp ráp tự động, tấm đệm có thể hỗ trợ thiết lập cao độ của các điểm gá, đế gá hoặc cơ cấu phụ trợ theo thiết kế.

Khay pin và cụm kết cấu

Với các chi tiết có nhiều điểm đỡ, đệm vuông có thể được sử dụng để tạo các cao độ hoặc mặt tựa phù hợp với từng vị trí.

5. Kết hợp đệm vuông với Height Regulator D16

Height Regulator và Square Adjusting Gasket đều liên quan đến việc điều chỉnh cao độ nhưng có cách sử dụng khác nhau.

Height Regulator phù hợp khi cần điều chỉnh cao độ có khả năng thay đổi, trong khi tấm đệm vuông phù hợp để bổ sung một chiều dày/cao độ xác định.

Trong một bộ gá, hai loại phụ kiện có thể được kết hợp để tạo ra nhiều phương án căn chỉnh khác nhau.

Ví dụ:

Bàn D16 → chốt định vị → Height Regulator → đệm vuông → block đỡ → phôi

Cấu hình thực tế cần được lựa chọn dựa trên thiết kế và tải trọng của bộ gá.

6. Ưu điểm của tấm đệm căn chỉnh vuông D16

Sử dụng đệm vuông mang lại một số lợi ích trong quá trình thiết lập đồ gá:

• Hỗ trợ căn chỉnh cao độ.

• Bù khoảng cách giữa các chi tiết.

• Tạo mặt tựa trung gian.

• Tăng diện tích tiếp xúc ở vị trí phù hợp.

• Dễ kết hợp với các phụ kiện D16.

• Có thể tháo lắp và tái sử dụng.

• Phù hợp với hệ thống đồ gá mô-đun.

Khi lựa chọn sản phẩm, cần kiểm tra kích thước tấm, chiều dày, đường kính/vị trí lỗ nếu có và phương thức liên kết để đảm bảo phù hợp với phụ kiện đang sử dụng.

Xem thêm các sản phẩm:

Bàn gá chi tiết gá công bằng gang, kích thước 2000x1500 lỗ D16

Bàn gá hàn 2000x1000mm.

Bàn gá hàn 3000x2000mm

7. Mua tấm đệm căn chỉnh D16 tại ECO Kinh Bắc

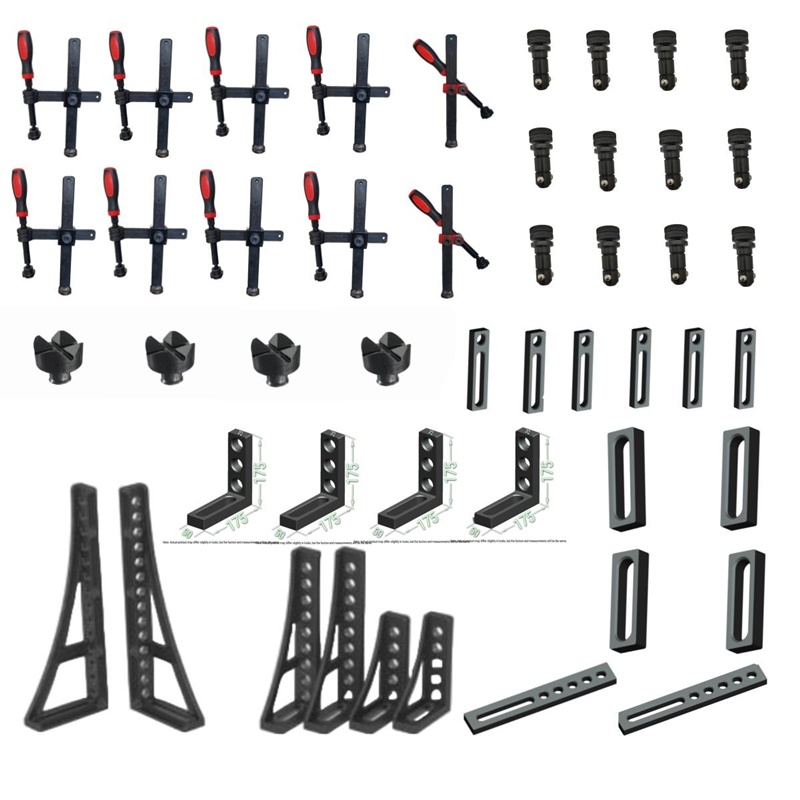

ECO Kinh Bắc cung cấp các nhóm phụ kiện cho bàn gá hàn 3D D16/D28, bao gồm tấm đệm căn chỉnh, vòng đệm, Height Regulator, chốt định vị, chốt khóa nhanh, block, thước định vị, ê-ke và kẹp gá.

Nếu khách hàng đang thiết kế đồ gá hàn, jig lắp ráp, jig robot, khay pin hoặc đồ gá kiểm tra, có thể cung cấp bản vẽ hoặc hình ảnh thực tế để ECO Kinh Bắc tư vấn cấu hình phụ kiện phù hợp.
