Tăng Hiệu Suất Đo: Hướng Dẫn Sử Dụng Chất Lỏng Ghép Nối (Coupling Fluid) Đúng Cách Trên Bàn Máp Granite

Tăng Hiệu Suất Đo: Hướng Dẫn Sử Dụng Chất Lỏng Ghép Nối (Coupling Fluid) Đúng Cách Trên Bàn Máp Granite

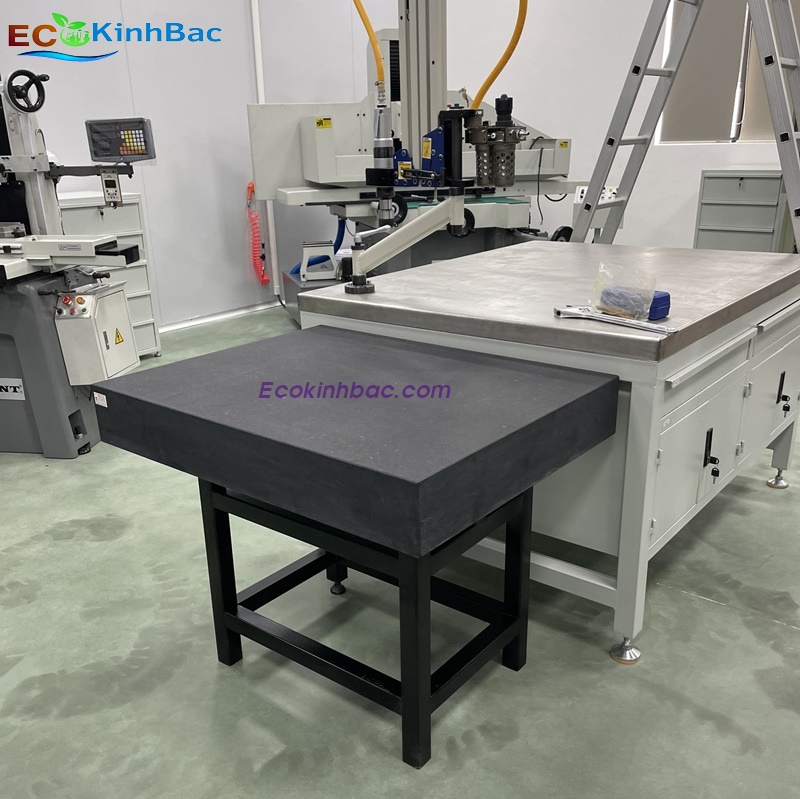

Bàn máp đá granite (hay bàn rà chuẩn, bàn kiểm tra) là nền tảng không thể thiếu trong mọi phòng đo lường và KCS (Kiểm tra Chất lượng Sản phẩm). Độ phẳng hoàn hảo và sự ổn định nhiệt của đá granite mang lại độ chính xác cao nhất cho các phép đo. Tuy nhiên, để thực sự tối ưu hóa hiệu suất của các dụng cụ đo lường tinh vi (như đồng hồ so điện tử, đầu dò CMM) khi tiếp xúc với mặt bàn, việc sử dụng chất lỏng ghép nối (coupling fluid) đúng cách là điều bắt buộc.

Bài viết này, dành riêng cho các Kỹ sư KCS và Thợ Đo lường Bậc cao, sẽ hướng dẫn chi tiết cách sử dụng chất lỏng ghép nối để tăng hiệu suất đo và đảm bảo độ tin cậy tuyệt đối.

I. Chất Lỏng Ghép Nối là Gì và Tại Sao Cần Thiết?

1. Khái Niệm Cơ Bản

Chất lỏng ghép nối (Coupling Fluid) là một loại dầu hoặc hợp chất lỏng chuyên dụng, có độ nhớt thấp và độ bền bề mặt cao, được thiết kế để điền vào những khoảng trống cực nhỏ (air gaps) giữa hai bề mặt tiếp xúc – trong trường hợp này là bề mặt bàn máp granite và chân đo hoặc đế dụng cụ đo.

2. Tác Động đến Độ Chính Xác Đo lường

Mặc dù bàn máp granite có độ phẳng rất cao (thường đạt cấp 00, 0, 1), nhưng trên cấp độ vi mô vẫn tồn tại các khe hở không khí và độ nhám bề mặt.

Loại bỏ Không Khí (Air Gap): Không khí bị kẹt tạo ra sự không ổn định và có thể làm sai lệch giá trị đọc. Chất lỏng ghép nối thay thế không khí, tạo ra một liên kết tiếp xúc đồng nhất và ổn định.
Tăng Tương Tác Bề Mặt: Chất lỏng này giúp dụng cụ đo "bám dính" tốt hơn (quá trình gọi là wringing), giảm thiểu rung động và trượt, từ đó tăng độ nhạy và độ lặp lại (repeatability) của phép đo.
Hạn chế Mài Mòn: Nó còn đóng vai trò là chất bôi trơn vi mô, giảm ma sát và mài mòn lên cả bề mặt đá granite và các chi tiết dụng cụ đo đắt tiền.

Kết luận: Sử dụng chất lỏng ghép nối chính xác là chìa khóa để khai thác trọn vẹn tiềm năng độ chính xác của bàn máp đá granite cấp cao.

II. Hướng Dẫn Các Bước Sử Dụng Chất Lỏng Ghép Nối Đúng Chuẩn

Quy trình áp dụng chất lỏng ghép nối không chỉ đơn giản là nhỏ dầu. Nó đòi hỏi sự tỉ mỉ để tránh gây ra sai số do dư thừa hoặc phân bố không đều.

Bước 1: Chuẩn Bị Bề Mặt Sạch (Cleanliness First)

Đây là bước quan trọng nhất. Bất kỳ hạt bụi, bẩn, hay dầu mỡ cũ nào cũng sẽ tạo ra sai số lớn hơn cả khe hở không khí.

Vệ sinh Bàn Máp: Sử dụng dung dịch tẩy rửa chuyên dụng cho đá granite và khăn lau không xơ (lint-free cloth) để đảm bảo bề mặt sạch sẽ.
Vệ sinh Chân Đo/Đế: Làm sạch kỹ lưỡng đế của đồng hồ so, thước đo độ cao, hoặc các khối chuẩn (gauge blocks) sẽ tiếp xúc.

Bước 2: Lựa Chọn Chất Lỏng Phù Hợp

Không phải loại dầu nào cũng phù hợp. Chỉ nên sử dụng Chất lỏng Ghép Nối chuyên dụng hoặc dầu nhẹ có độ nhớt thấp (ví dụ: dầu đồng hồ, dầu máy may loại nhẹ). Tránh dầu bôi trơn công nghiệp nặng vì chúng tạo ra lớp phim dày và không ổn định.

Bước 3: Kỹ Thuật Áp Dụng (The Wringing Technique)

Mục tiêu là tạo ra một lớp màng mỏng đều đặn nhất có thể.

Lượng Cực Nhỏ: Chỉ nhỏ một giọt cực nhỏ (thường chỉ cần 1-2 micro-lít) chất lỏng lên bề mặt tiếp xúc của dụng cụ đo. Lượng quá nhiều sẽ tạo ra sai số do độ dày của màng dầu.
Phân Bố: Đặt dụng cụ đo lên bàn máp. Thực hiện động tác "ghép nối" (wringing) bằng cách trượt nhẹ dụng cụ theo hình số 8 hoặc xoắn nhẹ trong khi ấn xuống.
Kiểm Tra: Nếu thực hiện đúng, dụng cụ sẽ "dính" nhẹ vào bề mặt đá nhờ lực căng bề mặt và độ hút của chất lỏng. Lớp phim lỏng phải mỏng đến mức gần như vô hình.

Mẹo Kỹ sư: Nếu bạn thấy dầu lan ra ngoài một cách rõ ràng khi đặt dụng cụ, bạn đã sử dụng quá nhiều. Hãy lau sạch và lặp lại với lượng ít hơn.

Bước 4: Kiểm Tra và Hiệu Chuẩn Lại (Verification)

Sau khi ghép nối, hãy thực hiện phép đo kiểm tra (zero setting) và đo lặp lại. Sự ổn định và độ lặp lại cao là minh chứng cho việc bạn đã sử dụng chất lỏng ghép nối một cách hiệu quả.

III. Sai Lầm Cần Tránh Khi Sử Dụng Chất Lỏng Ghép Nối

Với vai trò là Thợ Đo lường Bậc cao, việc nhận biết và tránh các sai lầm phổ biến là tối quan trọng để duy trì chuẩn đo.

Sai Lầm Phổ Biến	Hậu Quả Đến Độ Chính Xác	Cách Khắc Phục/Tránh
Sử dụng quá nhiều chất lỏng	Tạo ra một lớp màng dầu dày không đều, dẫn đến sai số lớn (bias error) trong phép đo.	Chỉ dùng một giọt nhỏ, lau sạch và bắt đầu lại nếu bị dư.
Bỏ qua bước vệ sinh	Bụi bẩn làm hỏng bề mặt đá, tạo ra lỗi cơ học (mechanical error).	Luôn luôn vệ sinh bằng dung dịch chuyên dụng và khăn không xơ trước mỗi lần sử dụng.
Sử dụng dầu không phù hợp	Dầu có độ nhớt cao không thể điền đầy khe hở vi mô, hoặc chứa phụ gia gây ăn mòn.	Chỉ dùng dầu chuyên dụng cho đo lường hoặc dầu nhẹ đã được kiểm chứng.
Không thực hiện động tác "wringing"	Liên kết không ổn định, dễ trượt và rung động, làm giảm độ lặp lại.	Đảm bảo dụng cụ "bám dính" vào bàn máp trước khi đo.

IV. Bảo Dưỡng Bàn Máp Đá Granite

Việc sử dụng chất lỏng ghép nối đúng cách cũng đi đôi với bảo dưỡng định kỳ bàn máp đá granite:

Vệ sinh định kỳ: Sau khi kết thúc ca làm việc, luôn lau sạch hoàn toàn chất lỏng ghép nối và bụi bẩn.
Kiểm định định kỳ: Theo dõi và kiểm định độ phẳng của bàn máp (thường là hàng năm) để đảm bảo bàn vẫn giữ được cấp độ chính xác.

Bằng việc áp dụng hướng dẫn chi tiết về chất lỏng ghép nối này, các Kỹ sư KCS và Thợ Đo lường Bậc cao không chỉ tăng hiệu suất đo mà còn kéo dài tuổi thọ của cả bàn máp đá granite và các dụng cụ đo lường chính xác, góp phần vào sự tin cậy tuyệt đối của hệ thống chất lượng sản phẩm.
