Thanh Đỡ Góc Chữ L 600×375×100 Left/Right – Phụ Kiện Bàn Gá Hàn D28

Thanh đỡ góc chữ L D28 là gì?

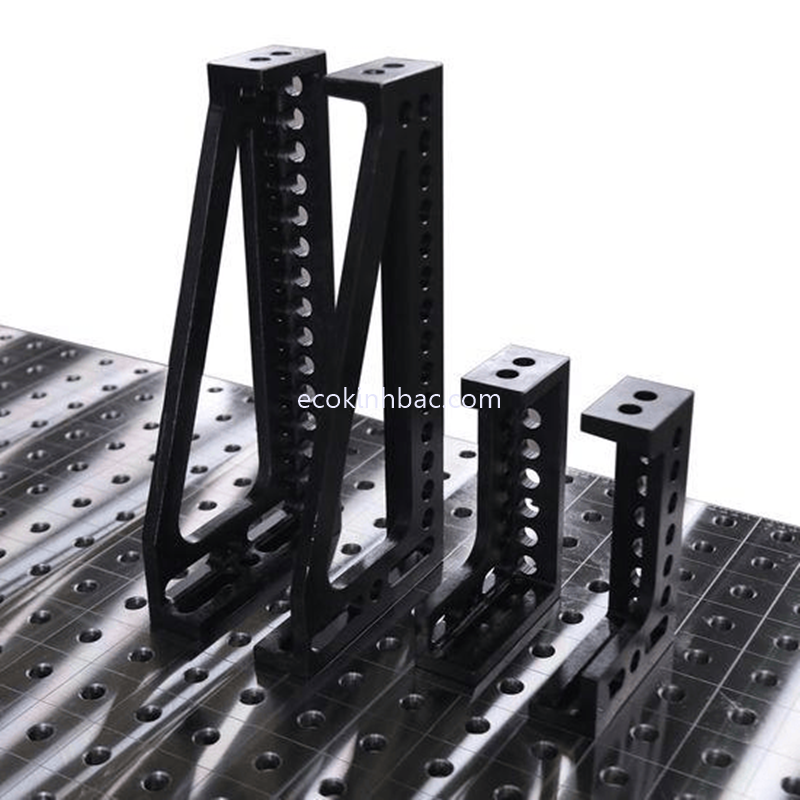

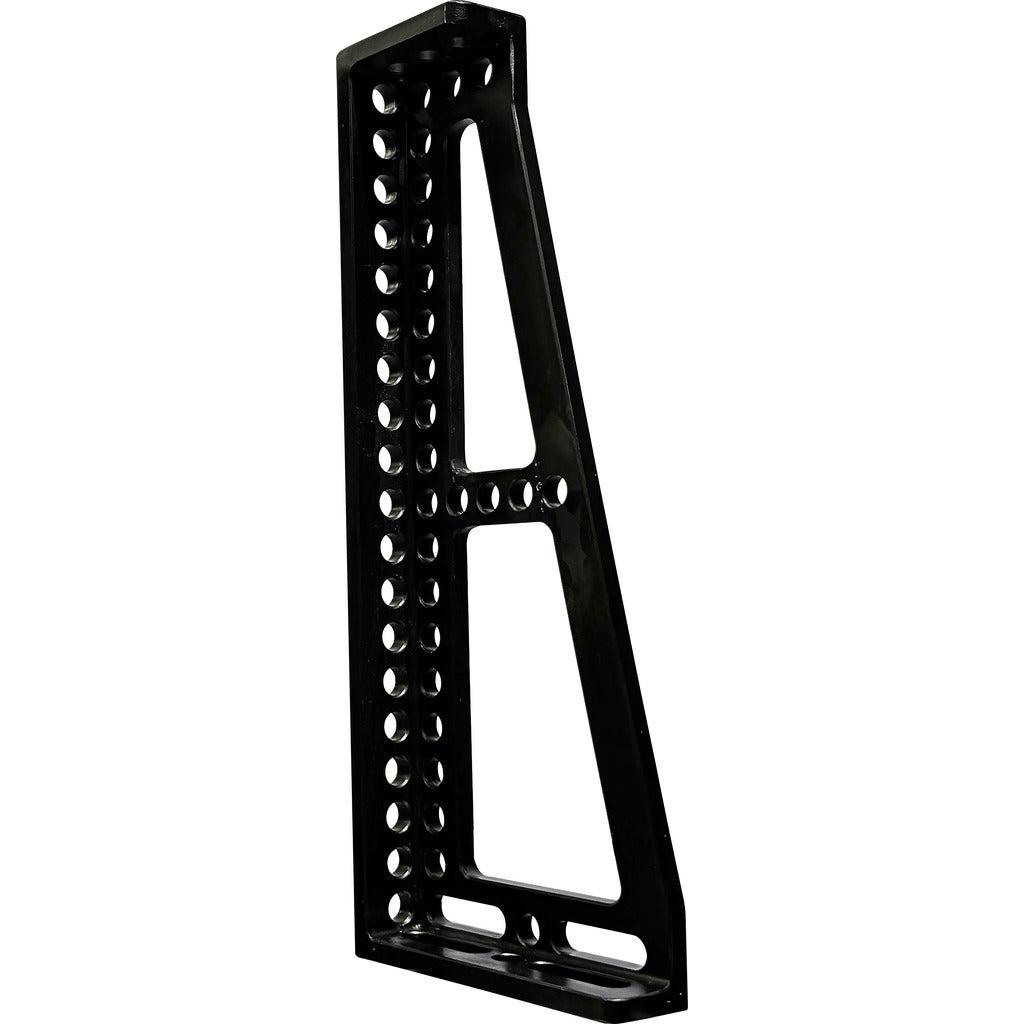

Thanh đỡ góc chữ L (Supporting Angle Iron – Left/Right) là phụ kiện sử dụng trên bàn gá hàn 3D D28, được thiết kế để tạo điểm tựa và hỗ trợ định vị các chi tiết, khung hoặc kết cấu có dạng góc.

Sản phẩm có kích thước 600×375×100 mm, gồm phiên bản Left (trái) và Right (phải), giúp người dùng lựa chọn cách bố trí phù hợp với hướng gá và hình dạng sản phẩm.

Khác với chốt định vị chỉ tạo một điểm chuẩn hoặc kẹp nhanh dùng để giữ phôi, thanh đỡ góc chữ L tạo ra một vùng tựa lớn hơn, hỗ trợ quá trình dựng và căn chỉnh kết cấu trên bàn gá.

Thông số sản phẩm

Hai phiên bản Left và Right giúp bố trí phụ kiện theo hai hướng đối xứng, thuận tiện khi thiết kế hệ thống gá cho khung hoặc kết cấu có nhiều góc.

Công dụng của thanh đỡ góc chữ L

1. Tạo mặt tựa cho khung kết cấu

Khi gá một khung thép hoặc kết cấu có các cạnh vuông góc, việc tạo được mặt tựa ổn định giúp quá trình căn chỉnh dễ dàng hơn.

Thanh đỡ góc chữ L có thể được bố trí trên bàn D28 để:

• Đỡ cạnh hoặc thành của khung.

• Tạo mặt tựa cho chi tiết.

• Hỗ trợ giữ hướng của kết cấu.

• Tạo chuẩn khi dựng khung trước khi hàn.

2. Hỗ trợ gá các kết cấu dạng góc

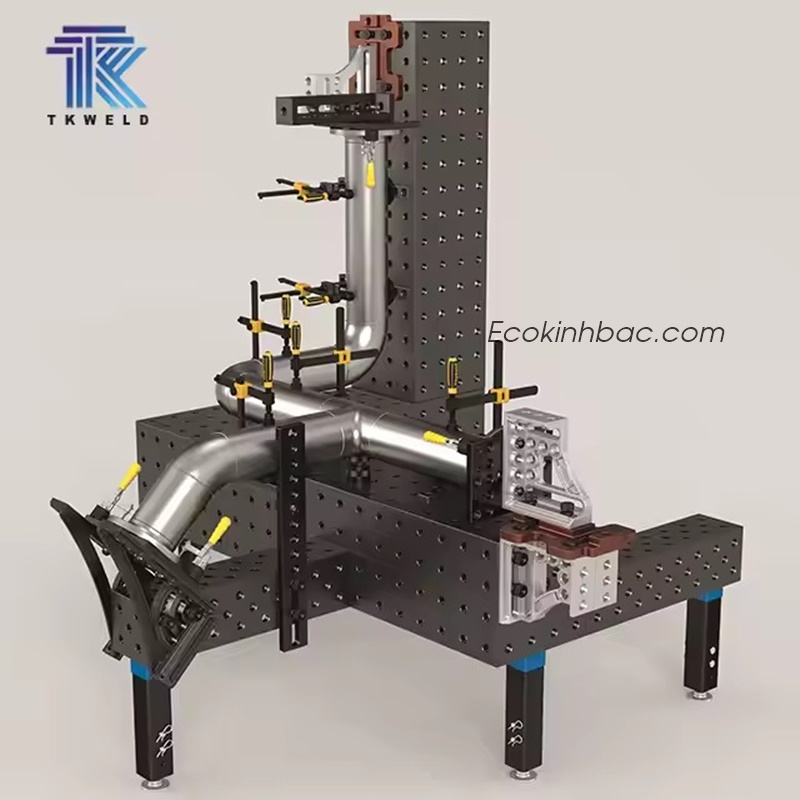

Với những sản phẩm có cấu trúc dạng L, góc vuông hoặc khung nhiều cạnh, thanh đỡ góc có thể được sử dụng làm điểm tựa kết hợp với các phụ kiện định vị và kẹp.

Đặc biệt, khi cần giữ hai chi tiết theo hai phương vuông góc, thiết kế dạng chữ L giúp tạo ra hai mặt tham chiếu thuận tiện cho việc gá.

3. Hỗ trợ căn chỉnh trước khi hàn

Trong thực tế, trước khi thực hiện đường hàn chính, người thợ thường cần kiểm tra:

• Vị trí các cạnh.

• Độ vuông của khung.

• Khoảng cách giữa các chi tiết.

• Cao độ của kết cấu.

• Vị trí tương quan giữa các bộ phận.

Thanh đỡ góc chữ L có thể đóng vai trò điểm tựa và cữ tham chiếu, sau đó kết hợp với thước, chốt và kẹp để hoàn thiện bộ gá.

Left và Right dùng để làm gì?

Thanh đỡ góc được chia thành Left (trái) và Right (phải) để phù hợp với cách bố trí hai phía của hệ thống gá.

Khi lựa chọn, cần căn cứ vào:

• Hướng của chi tiết cần gá.

• Vị trí lắp đặt trên bàn D28.

• Phương án bố trí các phụ kiện xung quanh.

• Không gian thao tác của người thợ.

• Hình dạng thực tế của khung hoặc kết cấu.

Việc sử dụng đúng phiên bản Left/Right giúp hệ thống gá được bố trí thuận tiện và phù hợp hơn với từng sản phẩm.

Kết hợp với phụ kiện bàn gá hàn D28

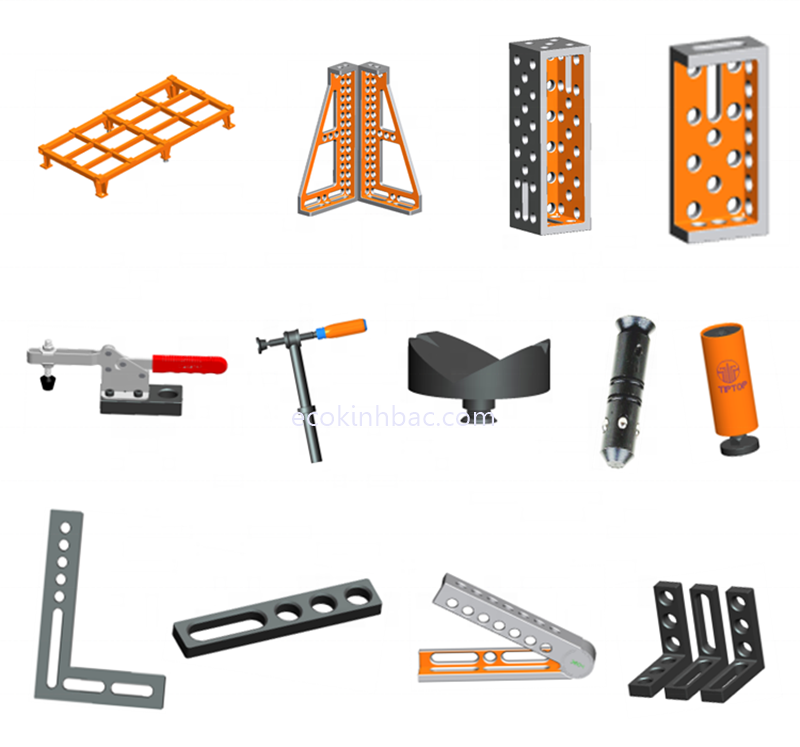

Thanh đỡ góc chữ L có thể kết hợp với chốt định vị, cữ chặn, kẹp nhanh, khối L/U và thước định vị để tạo bộ gá hoàn chỉnh.
Các phụ kiện này lần lượt hỗ trợ tạo mặt tựa, định vị, giới hạn chuyển động, giữ phôi và kiểm tra khoảng cách.
Quy trình gá cơ bản gồm: bàn gá D28 → thanh đỡ → chốt/cữ → kẹp → kiểm tra kích thước → hàn.

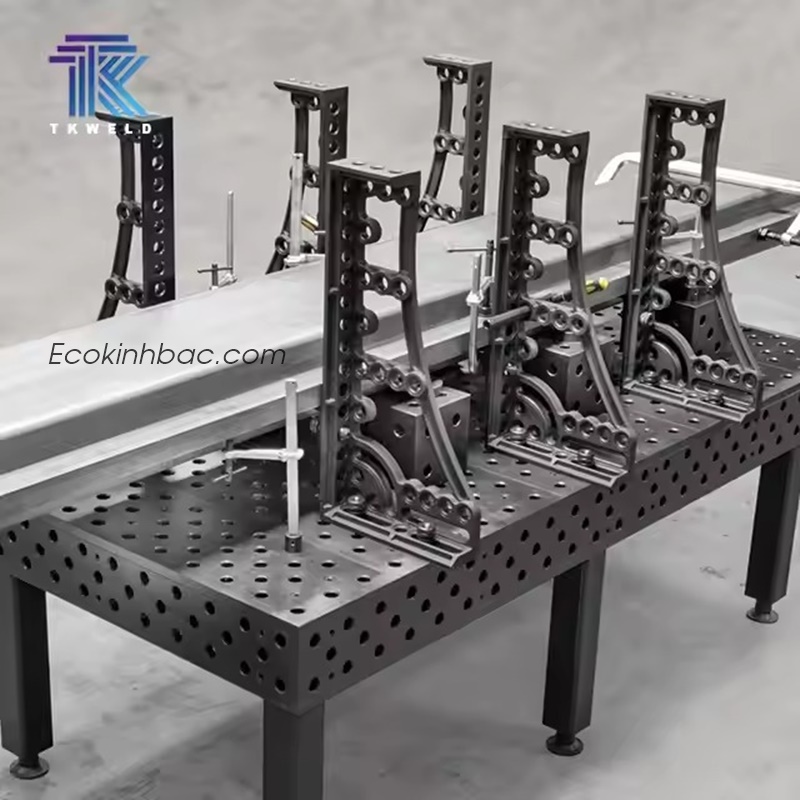

Ứng dụng thực tế trong xưởng

Thanh đỡ góc chữ L 600×375×100 mm phù hợp với nhiều công việc như:

• Gá khung thép.

• Dựng kết cấu vuông góc.

• Gá các chi tiết dạng góc.

• Làm điểm tựa cho thanh và khung.

• Hỗ trợ lắp ráp kết cấu trước khi hàn.

• Căn chỉnh vị trí các chi tiết.

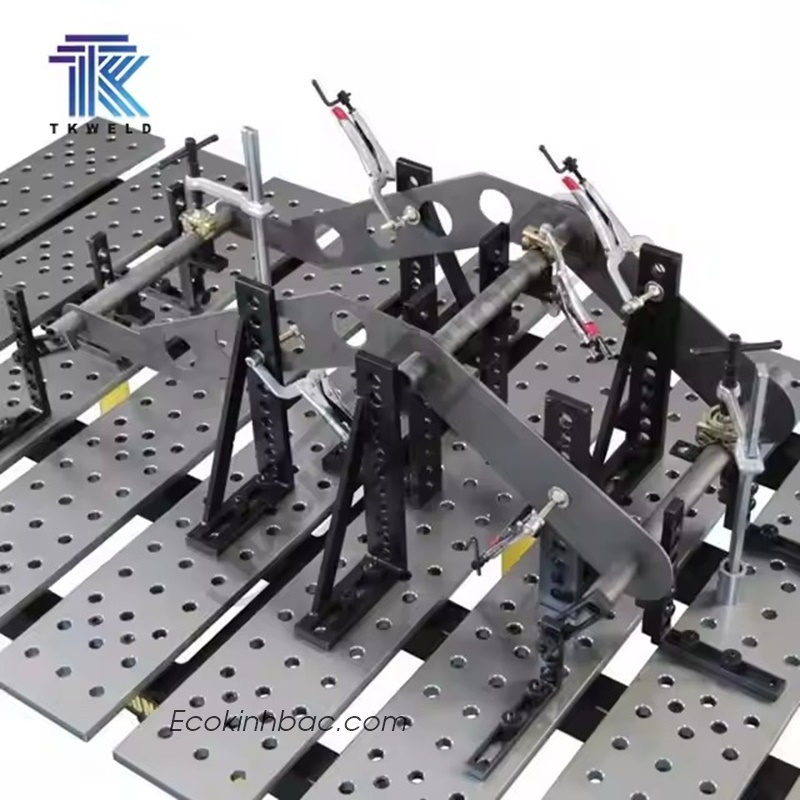

• Kết hợp nhiều phụ kiện để tạo jig hàn chuyên dụng.

Đặc biệt với những sản phẩm cần nhiều điểm tựa và nhiều hướng định vị, việc sử dụng các thanh đỡ Left/Right giúp người dùng chủ động hơn trong cách bố trí bộ gá.

Phân biệt thanh đỡ góc L với khối định vị chữ L

Hai loại phụ kiện đều có dạng chữ L nhưng cách sử dụng có thể khác nhau.

Do đó, khi thiết kế đồ gá D28, việc lựa chọn phụ kiện nên dựa trên hình dạng sản phẩm và chức năng cần thực hiện, thay vì chỉ lựa chọn theo hình dạng bên ngoài của phụ kiện.

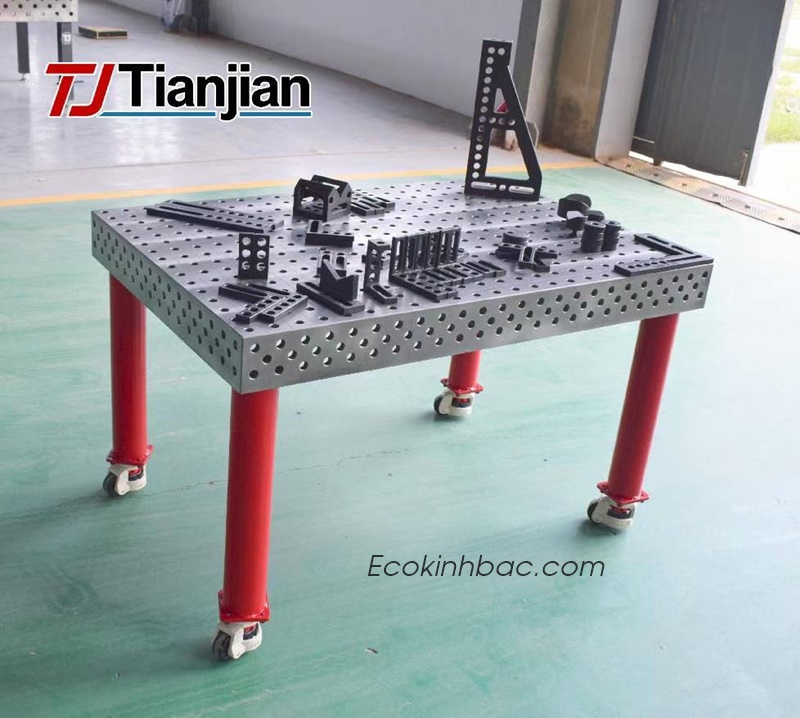

Bàn gá hàn kích thước 1000x1000mm

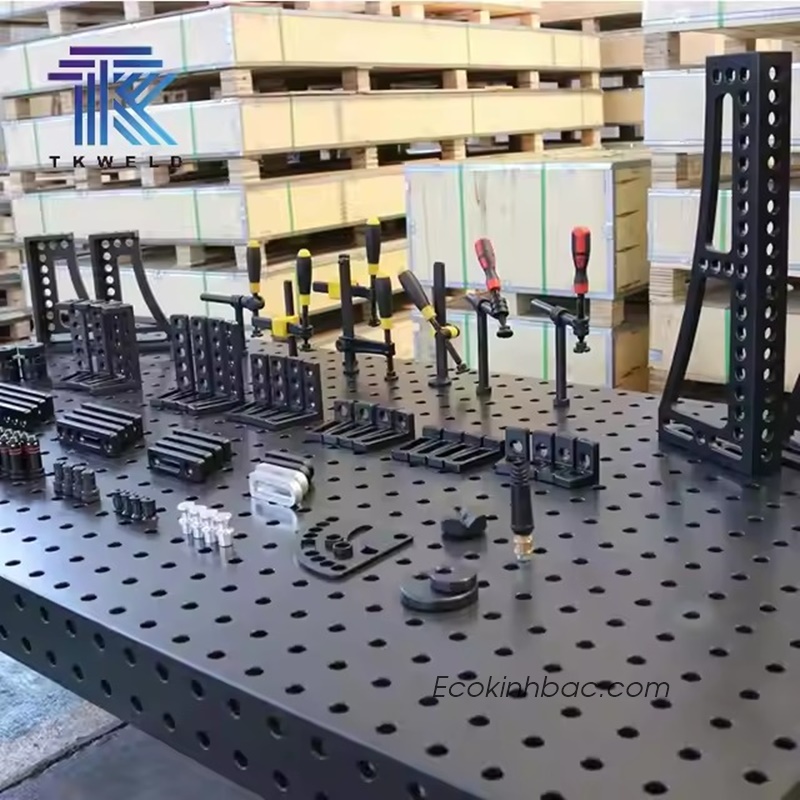

Kẹp bàn hàn và phụ kiện

Bàn gá hàn bằng thép kích thước 2000x1500 lỗ D28

ECO Kinh Bắc cung cấp phụ kiện bàn gá hàn D28

ECO Kinh Bắc cung cấp hệ thống bàn gá hàn 3D D28 và phụ kiện đồ gá phục vụ hàn kết cấu, gia công cơ khí, chế tạo jig và lắp ráp công nghiệp.

Thanh đỡ góc chữ L 600×375×100 mm Left/Right là giải pháp hỗ trợ đỡ, tạo cữ và căn chỉnh các chi tiết dạng góc, khung và kết cấu trên bàn gá D28.

👉 Liên hệ ECO Kinh Bắc để được tư vấn cách bố trí thanh đỡ góc L cùng chốt, cữ, kẹp và các phụ kiện D28 theo sản phẩm thực tế của xưởng.
