Thanh Đỡ Vuông Góc Left/Right – Kè Định Vị Góc Bàn Gá Hàn D28

Thanh đỡ vuông góc Left/Right D28 là gì?

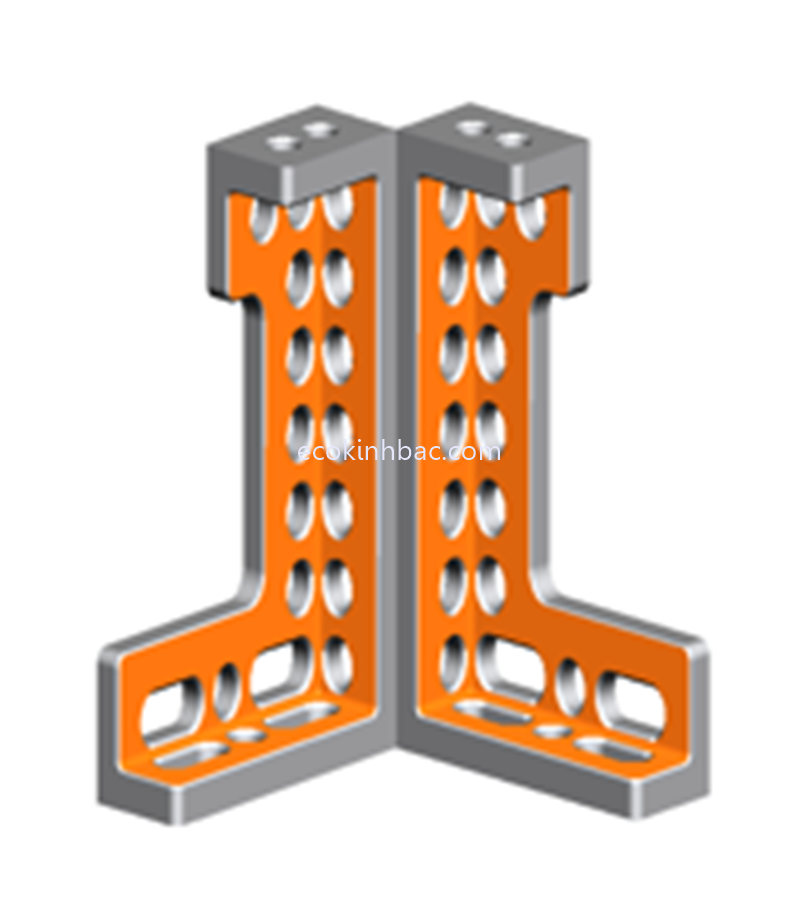

Thanh đỡ vuông góc (Supporting Angle Iron – Left/Right) là phụ kiện dùng trên bàn gá hàn 3D D28, có chức năng tạo điểm tựa và kè định vị góc cho các chi tiết trong quá trình gá hàn.

Thiết kế dạng Left (trái) và Right (phải) giúp người dùng lựa chọn hướng bố trí phù hợp với vị trí gá và kết cấu sản phẩm.

Phụ kiện này đặc biệt hữu ích khi cần dựng và giữ các chi tiết theo phương vuông góc, chẳng hạn như khung thép, thép hộp, tấm kim loại hoặc các kết cấu dạng góc.

Công dụng của thanh đỡ vuông góc D28

1. Kè và định vị góc 90°

Khi hàn khung, một trong những yêu cầu quan trọng là giữ các chi tiết đúng vị trí và đúng góc trước khi hàn.

Thanh đỡ vuông góc tạo ra mặt tựa để kè chi tiết, hỗ trợ giữ hai bộ phận ở vị trí vuông góc trong quá trình gá.

Sau khi chi tiết được đặt đúng vị trí, có thể kết hợp thêm kẹp để giữ phôi trước khi thực hiện hàn.

2. Tạo điểm tựa cho chi tiết

Thanh đỡ có thể được sử dụng như một điểm tựa trên bàn gá D28, giúp hạn chế việc chi tiết bị dịch chuyển trong quá trình căn chỉnh.

Đặc biệt với các chi tiết dạng:

• Thép hộp.

• Thanh thép.

• Tấm kim loại.

• Khung kết cấu.

• Chi tiết dạng góc.

• Kết cấu cần dựng đứng trên mặt bàn gá.

3. Hỗ trợ dựng khung trên bàn gá

Trong thực tế xưởng, không phải sản phẩm nào cũng được gá nằm hoàn toàn trên mặt bàn.

Khi cần dựng một cạnh hoặc một khung theo phương đứng, thanh đỡ vuông góc có thể đóng vai trò là điểm kè, giúp người thợ tạo được hệ thống tựa phù hợp trước khi kẹp và hàn.

Sản phẩm được thiết kế theo hai hướng:

• Left – bên trái

• Right – bên phải

Việc phân chia Left/Right giúp phù hợp với hướng bố trí và chiều kè của hệ thống gá.

Khi xây dựng đồ gá, người dùng nên xác định trước hướng đặt chi tiết, vị trí các lỗ D28 và hướng tiếp xúc cần tạo ra để lựa chọn phiên bản phù hợp.

Ứng dụng thực tế trên bàn gá hàn D28

Thanh đỡ vuông góc có thể được sử dụng trong nhiều tình huống gá hàn.

Gá khung thép

Đặt thanh đỡ tại vị trí cần tạo góc, sau đó đưa các thanh thép hoặc thép hộp vào vị trí tựa.

Kết hợp với kẹp nhanh giúp cố định khung trước khi hàn.

Gá thép hộp vuông góc

Với các kết cấu từ thép hộp, thanh đỡ có thể tạo điểm kè để hỗ trợ căn chỉnh hai thanh theo góc yêu cầu.

Gá tấm và khung

Khi cần liên kết tấm kim loại với khung, thanh đỡ có thể tạo mặt tựa giúp chi tiết giữ vị trí trong quá trình lắp ráp và hàn.

Gá các kết cấu phức tạp

Khi sản phẩm có nhiều góc và nhiều phương khác nhau, có thể sử dụng nhiều thanh đỡ vuông góc kết hợp với các phụ kiện D28 khác để tạo thành hệ thống gá theo hình dạng thực tế.

Kết hợp thanh đỡ vuông góc với phụ kiện D28

Thanh đỡ vuông góc thường không sử dụng độc lập mà được kết hợp với nhiều phụ kiện khác.

Thanh đỡ vuông góc + chốt định vị:
Xác định vị trí phụ kiện và tạo chuẩn gá.

Thanh đỡ vuông góc + kẹp nhanh:
Thanh đỡ tạo mặt tựa, kẹp nhanh tạo lực giữ chi tiết.

Thanh đỡ vuông góc + khối L:
Tạo hệ thống tựa và kè cho các kết cấu có kích thước lớn hơn.

Thanh đỡ vuông góc + cữ chặn:
Giúp xác định giới hạn vị trí của chi tiết trên bàn gá.

Thanh đỡ vuông góc + thước định vị:
Hỗ trợ kiểm soát khoảng cách và vị trí khi dựng khung.

Nhờ cách kết hợp này, người dùng có thể xây dựng đồ gá linh hoạt thay vì phải chế tạo một bộ gá cố định cho từng sản phẩm.

Nếu mục tiêu chính là kè góc và dựng các chi tiết vuông góc, thanh đỡ Left/Right là một phụ kiện đáng cân nhắc trong hệ thống D28.

Bàn gá hàn kích thước 1000x1000mm

Kẹp bàn hàn và phụ kiện

Bàn gá hàn bằng thép kích thước 2000x1500 lỗ D28

ECO Kinh Bắc cung cấp phụ kiện bàn gá hàn D28

ECO Kinh Bắc cung cấp hệ thống bàn gá hàn 3D D28 và các phụ kiện định vị, kè góc, đỡ, kẹp và căn chỉnh phục vụ gia công cơ khí, hàn kết cấu và chế tạo jig.

Thanh đỡ vuông góc Left/Right giúp người dùng tạo điểm tựa và kè góc cho nhiều dạng khung, thép hộp, tấm và kết cấu phức tạp trên bàn gá D28.
