Thiết kế mô-đun bàn hàn gang: Lựa chọn lỗ & khoảng cách lưới trên bàn hàn gang

1. Giới thiệu: Vì sao lỗ và lưới là yếu tố quan trọng nhất trên bàn hàn gang?

Trong tất cả các loại bàn hàn hiện nay, bàn hàn gang 3D mô-đun được xem là tiêu chuẩn mới trong ngành cơ khí hiện đại. Điểm đặc biệt giúp bàn hàn 3D vượt trội so với bàn hàn truyền thống chính là:

• Hệ thống lỗ tiêu chuẩn (D16 – D22 – D28)

• Khoảng cách lưới đồng đều (50×50 mm hoặc 100×100 mm)

Những yếu tố này là nền tảng để bạn lắp ghép phụ kiện gá kẹp, định vị chi tiết và tạo ra cấu trúc đồ gá chính xác trong thời gian cực ngắn.

Vì thế, việc lựa chọn đường kính lỗ và khoảng cách lưới phù hợp quyết định trực tiếp:
✔ Độ vững chắc khi gá kẹp
✔ Khả năng chịu lực của bàn hàn
✔ Độ chính xác sản phẩm
✔ Thời gian setup đồ gá
✔ Ứng dụng phù hợp với ngành nghề

Nếu chọn sai, bàn hàn có thể bị thiếu phụ kiện phù hợp, dễ rung, khó định vị chi tiết lớn hoặc ngược lại – thừa chi phí mà không khai thác hết công năng.

Khách hàng quan tâm đến thiết bị bàn hàng gang. Mua hàng tại đây!

2. Tổng quan về các loại lỗ bàn hàn gang: D16 – D22 – D28

Dưới đây là phân tích chi tiết từng đường kính lỗ, phù hợp cho việc tư vấn chọn bàn hàn gang theo nhu cầu thực tế.

2.1. Bàn hàn gang D16 – Nhỏ gọn, linh hoạt, phù hợp xưởng nội thất & cơ khí nhẹ

Đặc điểm kỹ thuật:

• Đường kính lỗ: 16 mm

• Lưới tiêu chuẩn: 50×50 mm

• Độ dày mặt bàn: 12–16 mm

• Phụ kiện nhỏ, nhẹ, thao tác nhanh

Ưu điểm nổi bật:

• Phù hợp sản phẩm nhỏ, trung bình

• Điều chỉnh nhanh, dễ lắp dòng phụ kiện

• Giá thành thấp nhất trong các dòng bàn 3D

• Trọng lượng bàn nhẹ hơn → dễ di chuyển

Ứng dụng phù hợp:
✔ Nội thất kim loại (bàn ghế sắt, kệ thép, chân bàn…)
✔ Xưởng DIY, chế tác kim loại nghệ thuật
✔ Làm mô hình, jig nhỏ
✔ Trường nghề, trung tâm đào tạo

2.2. Bàn hàn gang D22 – Cân bằng giữa linh hoạt và khả năng chịu lực

D22 hiện đang được nhiều xưởng vừa lựa chọn, mặc dù không phổ biến bằng D16 và D28.

Đặc điểm:

• Đường kính lỗ: 22 mm

• Lưới tiêu chuẩn: 75×75 mm hoặc 100×100 mm

• Mặt bàn dày hơn D16 → chịu lực tốt hơn

Ưu điểm:

• Cứng vững tốt hơn

• Phụ kiện vừa tầm, không quá nặng

• Linh hoạt trong nhiều loại sản phẩm

Ứng dụng:
✔ Cơ khí vừa, sản phẩm kích thước trung bình
✔ Xưởng kết cấu nhẹ
✔ Jig kiểm, đồ gá lắp ráp

2.3. Bàn hàn gang D28 – Mạnh mẽ, chính xác, dành cho công nghiệp nặng

Đây là dòng phổ biến nhất cho xưởng cơ khí chuyên nghiệp, đặc biệt là các doanh nghiệp sản xuất lớn.

Đặc điểm:

• Đường kính lỗ: 28 mm

• Lưới tiêu chuẩn: 100×100 mm

• Độ dày mặt bàn: 22–25 mm

• Trọng lượng bàn rất lớn (tăng độ ổn định)

Ưu điểm:
✔ Cực kỳ vững chắc
✔ Phụ kiện chịu lực cao
✔ Phù hợp sản phẩm lớn: khung, chassis, dầm…
✔ Độ chính xác cao, bền bỉ 10–20 năm
✔ Hỗ trợ robot hàn, dây chuyền tự động

Ứng dụng:
✔ Dây chuyền hàn khung xe máy – ô tô
✔ Kết cấu thép nặng
✔ Hàn khung máy công nghiệp
✔ Robot hàn MIG/MAG
✔ Xưởng xuất khẩu sản phẩm cơ khí

3. So sánh chi tiết D16 – D22 – D28: Chọn loại nào cho từng ngành nghề?

3.1. Bảng so sánh tổng quan

4. Khoảng cách lưới trên bàn hàn gang: 50×50 – 75×75 – 100×100 mm

Khoảng cách lưới (grid spacing) ảnh hưởng trực tiếp đến:

• Mức độ chi tiết khi lắp gá

• Tốc độ setup đồ gá

• Mức độ chính xác

• Khả năng tinh chỉnh

Dưới đây là phân tích từng loại:

4.1. Lưới 50×50 mm – Chuẩn cho bàn hàn D16

Ưu điểm:

• Gá chi tiết nhỏ cực chính xác

• Nhiều vị trí lắp phụ kiện

• Phù hợp sản phẩm tinh xảo

Nhược điểm:

• Không tối ưu cho chi tiết lớn

Ứng dụng:
✔ Nội thất kim loại
✔ Đồ gỗ – sắt mỹ thuật
✔ Trường dạy nghề

4.2. Lưới 75×75 mm – Dạng trung

• Phù hợp bàn D22

• Tính linh hoạt cao

• Phù hợp sản phẩm kích thước trung bình

4.3. Lưới 100×100 mm – Chuẩn công nghiệp nặng

Ưu điểm:
✔ Vững chắc nhất
✔ Gá kẹp chi tiết lớn dễ dàng
✔ Phụ kiện size lớn → chịu lực tốt
✔ Hỗ trợ robot hàn, dây chuyền tự động hóa

Ứng dụng:
✔ Cơ khí nặng
✔ Khung gầm ô tô
✔ Dầm thép, kết cấu nhà xưởng
✔ Máy móc công nghiệp

5. Cách chọn lỗ & lưới bàn hàn gang theo từng nhóm khách hàng

✔ Nhóm 1: Nội thất kim loại – đồ trang trí

• Lựa chọn: D16 – lưới 50×50

• Lý do: sản phẩm nhỏ, yêu cầu linh hoạt cao

✔ Nhóm 2: Cơ khí vừa & nhỏ

• Lựa chọn: D22 hoặc D28 nhỏ

• Lý do: đa dạng sản phẩm, yêu cầu độ cứng vững trung bình – cao

✔ Nhóm 3: Cơ khí công nghiệp – hàn kết cấu thép

• Lựa chọn: D28 – lưới 100×100

• Lý do: cần chịu lực lớn, yêu cầu độ chính xác cao

✔ Nhóm 4: Robot hàn – dây chuyền tự động

• Lựa chọn: D28 cao cấp

• Lý do: độ lặp lại cao, ổn định cao, phù hợp module lớn

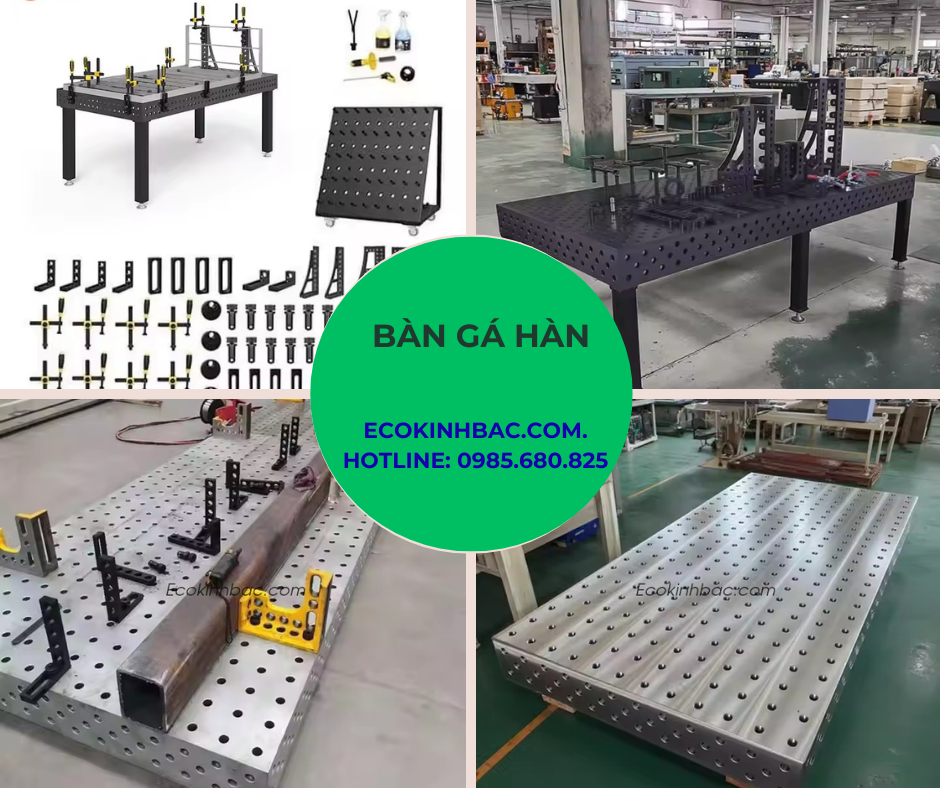

6. Bàn hàn gang Eco Kinh Bắc – Giải pháp tối ưu cho mọi nhu cầu lựa chọn lỗ & lưới

Eco Kinh Bắc là một trong những đơn vị dẫn đầu cung cấp bàn hàn gang 3D chất lượng cao, với đầy đủ các dòng:

• Bàn hàn D16 – D22 – D28

• Bàn gang đúc nguyên khối

• Hệ phụ kiện đầy đủ chuẩn châu Âu

• Độ phẳng ≤ 0.15 mm

• Thiết kế chống bắn tóe – chống nứt

• Bền 10 – 20 năm

Điểm nổi bật của Eco Kinh Bắc

1. Tư vấn đúng nhu cầu

Không bán theo xu hướng → bán theo ứng dụng thực tế từng ngành nghề.

2. Giá tốt nhất thị trường

Tối ưu chi phí, phù hợp doanh nghiệp vừa và nhỏ.

3. Phụ kiện chuẩn – tương thích 100%

Không lo lệch lỗ, sai kích thước.

4. Bảo hành dài hạn

Uy tín – tận tâm – hỗ trợ kỹ thuật.

5. Hàng luôn sẵn – giao nhanh

7. Kết luận: Chọn đúng lỗ – đúng lưới để tối ưu xưởng của bạn

Việc lựa chọn lỗ bàn hàn gang và khoảng cách lưới đúng chuẩn sẽ giúp bạn:

• Tăng tốc độ sản xuất

• Giảm thời gian setup

• Giảm sai số

• Nâng cao chất lượng sản phẩm

• Tiết kiệm chi phí đồ gá

• Chuẩn hóa quy trình sản xuất

Nếu bạn đang phân vân không biết chọn D16 – D22 – D28, hoặc chưa biết lưới nào phù hợp, hãy để Eco Kinh Bắc hỗ trợ.

Liên hệ ngay để nhận báo giá tốt nhất và tư vấn chọn mẫu phù hợp nhu cầu xưởng của bạn.
