Thước Góc Chữ T Định Vị Bàn Gá Hàn 3D D28

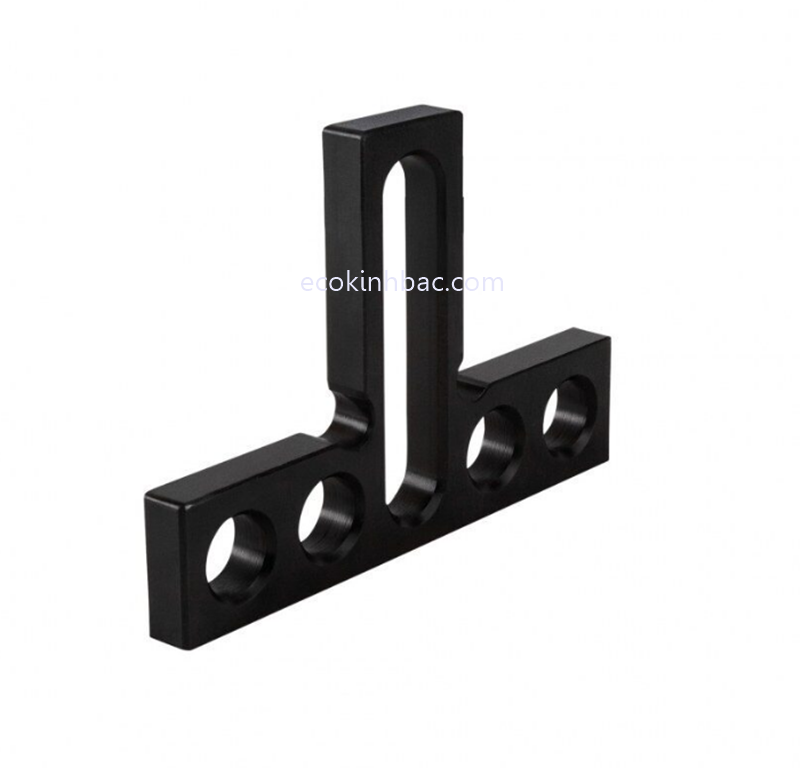

Thước góc chữ T D28 là gì?

Thước góc chữ T định vị D28 (T-Shaped Positioning Ruler) là phụ kiện sử dụng trên bàn gá hàn 3D D28, giúp tạo mặt chuẩn, hỗ trợ định vị và căn chỉnh chi tiết trong quá trình gá hàn.

Với thiết kế dạng chữ T, phụ kiện có thể tạo thêm các điểm tựa và mặt tham chiếu khi bố trí trên hệ thống bàn gá. Đây là lựa chọn hữu ích khi cần gá các chi tiết dạng khung, thanh hộp, kết cấu thép hoặc cụm chi tiết cơ khí.

Công dụng của thước góc chữ T D28

1. Tạo mặt chuẩn khi gá phôi

Khi gá một chi tiết lên bàn, việc có mặt chuẩn giúp người thợ dễ dàng xác định vị trí và căn chỉnh trước khi hàn.

Thước góc chữ T có thể được bố trí tại vị trí phù hợp để tạo mặt tựa hoặc điểm tham chiếu cho chi tiết.

2. Hỗ trợ định vị và căn chỉnh

Thước góc chữ T giúp tạo một chuẩn cố định để người dùng căn chỉnh chi tiết theo phương ngang, dọc hoặc theo góc cần thiết.

Đặc biệt, với các sản phẩm có nhiều chi tiết cần lắp ráp tương quan với nhau, việc tạo chuẩn ngay từ bước gá sẽ giúp quá trình thao tác thuận tiện hơn.

3. Hỗ trợ gá khung và kết cấu

Đối với khung hộp, khung thép hoặc các kết cấu có nhiều thanh liên kết, thước góc chữ T có thể được sử dụng để tạo điểm tựa và mặt chuẩn.

Người thợ có thể kết hợp nhiều phụ kiện để hình thành một cấu hình gá phù hợp với hình dạng sản phẩm.

Ứng dụng thực tế trong xưởng

Thước góc chữ T D28 phù hợp với nhiều công việc như:

• Gá khung thép.

• Gá khung hộp.

• Căn chỉnh thanh kết cấu.

• Định vị các chi tiết vuông góc.

• Gá cụm sản phẩm trước khi hàn.

• Chế tạo jig và đồ gá cơ khí.

• Lắp ráp các kết cấu hàn.

• Hỗ trợ sản xuất các sản phẩm cần gá lặp lại.

Trong thực tế, phụ kiện có thể được bố trí lại trên mặt bàn để phù hợp với từng kích thước và hình dạng sản phẩm.

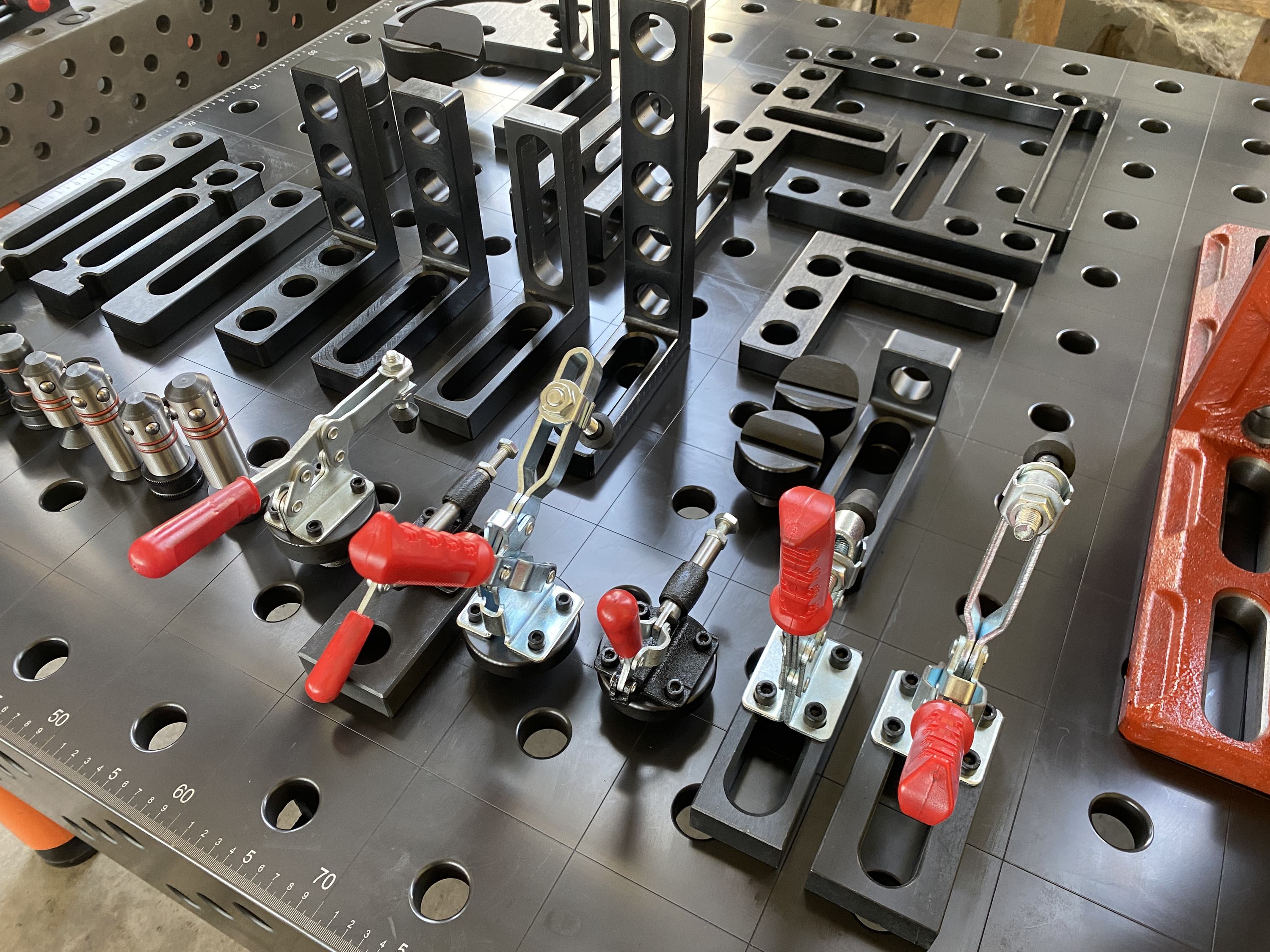

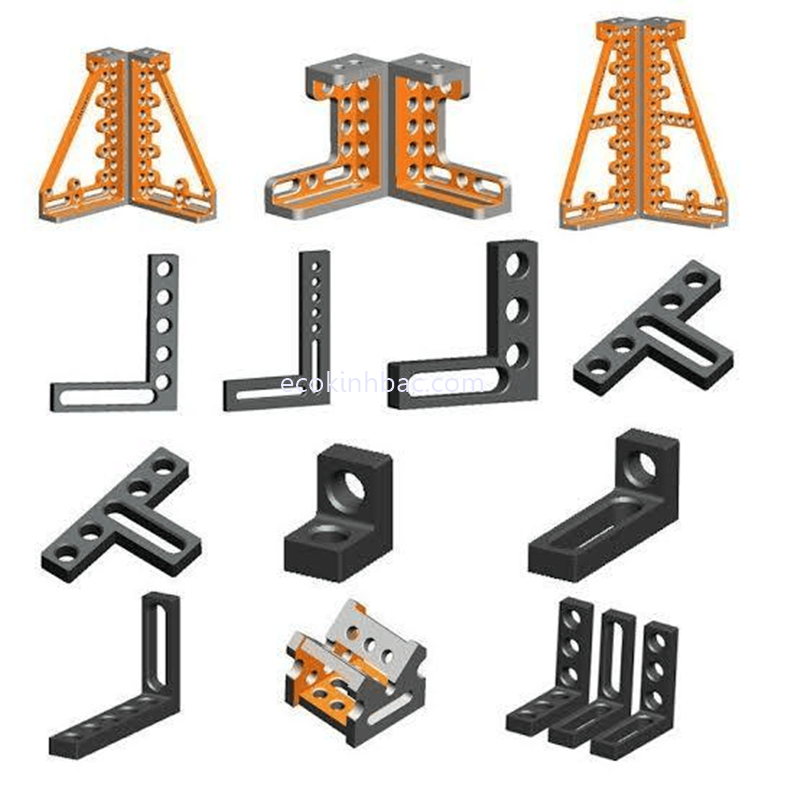

Kết hợp thước góc chữ T với phụ kiện D28

Để tạo thành một bộ gá hoàn chỉnh, thước góc chữ T D28 có thể kết hợp với nhiều phụ kiện khác:

Thước góc chữ T + chốt định vị: tạo mặt chuẩn và xác định vị trí chi tiết.

Thước góc chữ T + cữ chặn: tạo điểm tựa và giới hạn vị trí của phôi.

Thước góc chữ T + kẹp nhanh: sau khi căn chỉnh, kẹp nhanh giúp giữ phôi trong quá trình hàn.

Thước góc chữ T + thước định vị: hỗ trợ kiểm soát khoảng cách giữa các chi tiết.

Thước góc chữ T + khối L/U: tạo thêm các điểm tựa và mặt chuẩn cho kết cấu lớn hoặc phức tạp.

Cách phối hợp phụ kiện phù hợp giúp bàn gá hàn D28 có thể đáp ứng nhiều phương án gá khác nhau.

Thước góc chữ T khác gì thước định vị?

Hai loại phụ kiện đều hỗ trợ định vị nhưng có vai trò khác nhau:

Vì vậy, thước góc chữ T và thước định vị có thể được sử dụng bổ trợ cho nhau trong cùng một bộ đồ gá.

Lựa chọn thước góc chữ T D28

Khi lựa chọn và bố trí phụ kiện, nên xem xét:

• Kích thước và hình dạng sản phẩm.

• Vị trí cần tạo mặt chuẩn.

• Khoảng cách giữa các điểm gá.

• Số lượng chi tiết cần cố định.

• Không gian còn lại trên bàn gá.

• Các phụ kiện D28 sử dụng kết hợp.

Việc bố trí đúng vị trí sẽ giúp quá trình đặt phôi – định vị – căn chỉnh – kẹp – hàn thuận tiện hơn.

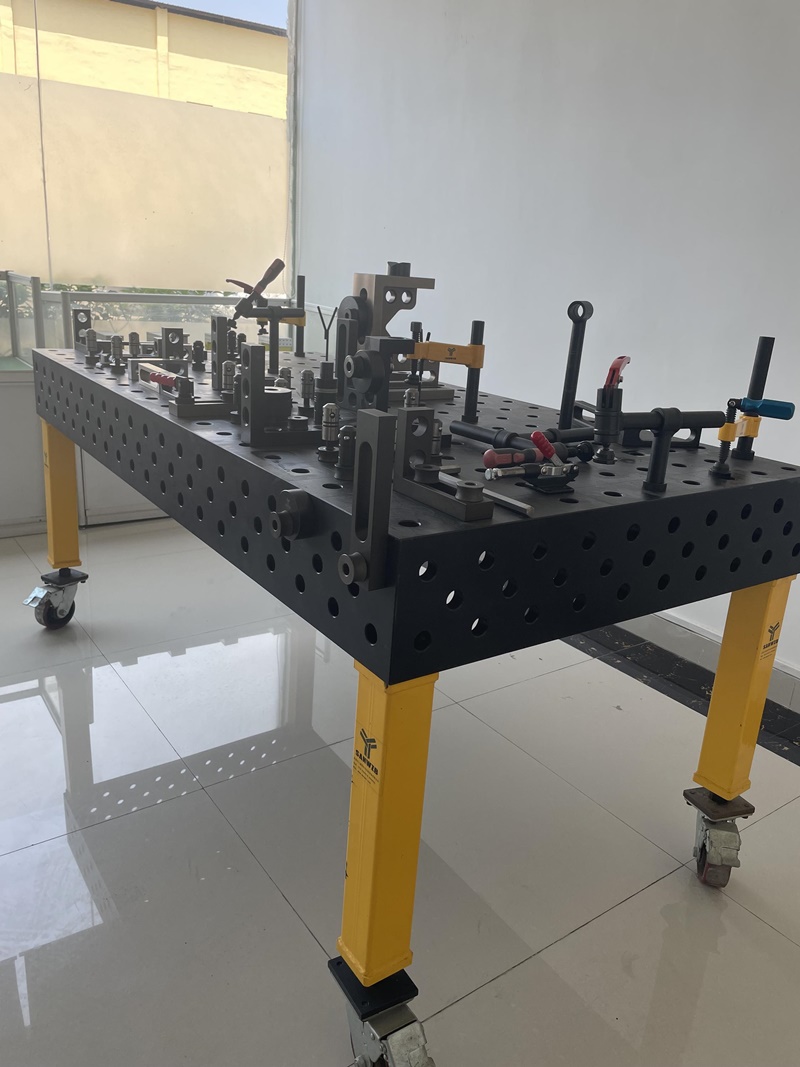

Bàn gá hàn kích thước 1000x1000mm

Kẹp bàn hàn và phụ kiện

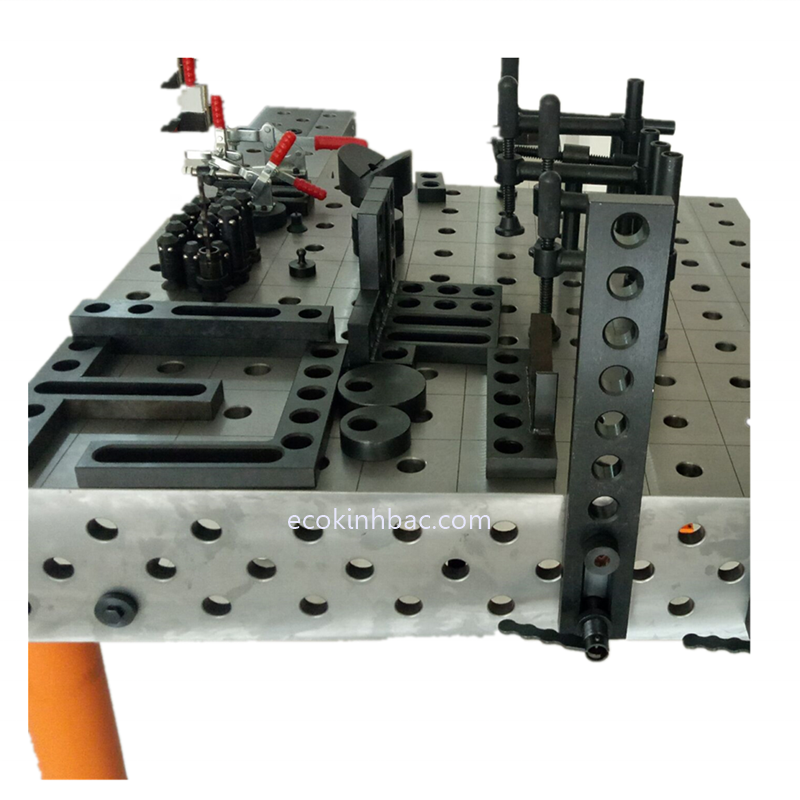

Bàn gá hàn bằng thép kích thước 2000x1500 lỗ D28

ECO Kinh Bắc – cung cấp phụ kiện bàn gá hàn D28

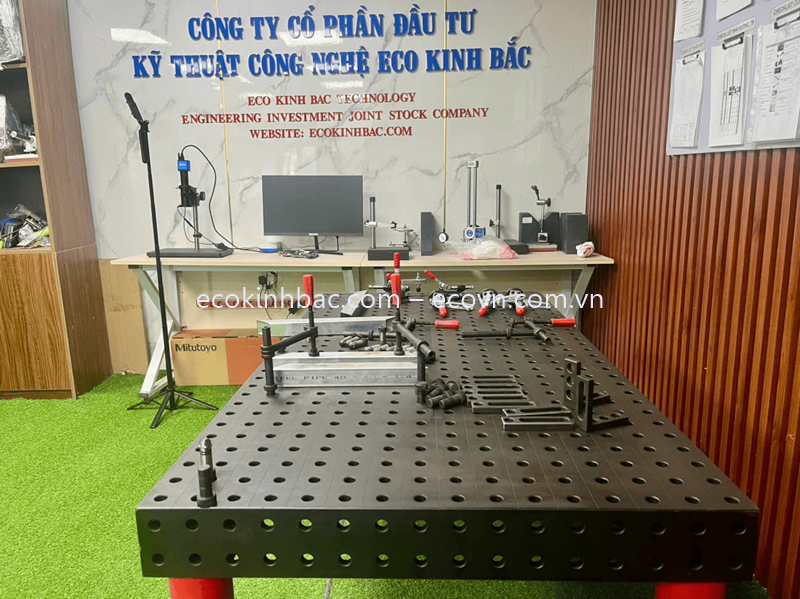

ECO Kinh Bắc cung cấp hệ thống bàn gá hàn 3D D28 và phụ kiện đồ gá phục vụ hàn kết cấu, chế tạo jig, gia công cơ khí và lắp ráp công nghiệp.

Thước góc chữ T định vị D28 là phụ kiện hỗ trợ tạo mặt chuẩn, mặt tựa và căn chỉnh chi tiết. Khi kết hợp cùng chốt định vị, cữ chặn, kẹp nhanh và thước định vị, người dùng có thể xây dựng cấu hình gá phù hợp với từng sản phẩm.

👉 Liên hệ ECO Kinh Bắc để được tư vấn cách lựa chọn và bố trí phụ kiện D28 phù hợp với kích thước sản phẩm và phương án gá hàn thực tế.
