Thước Góc Phẳng Định Vị Cho Bàn Gá Hàn 3D D28 – Chính Xác, Linh Hoạt

Thước góc phẳng định vị D28 là gì?

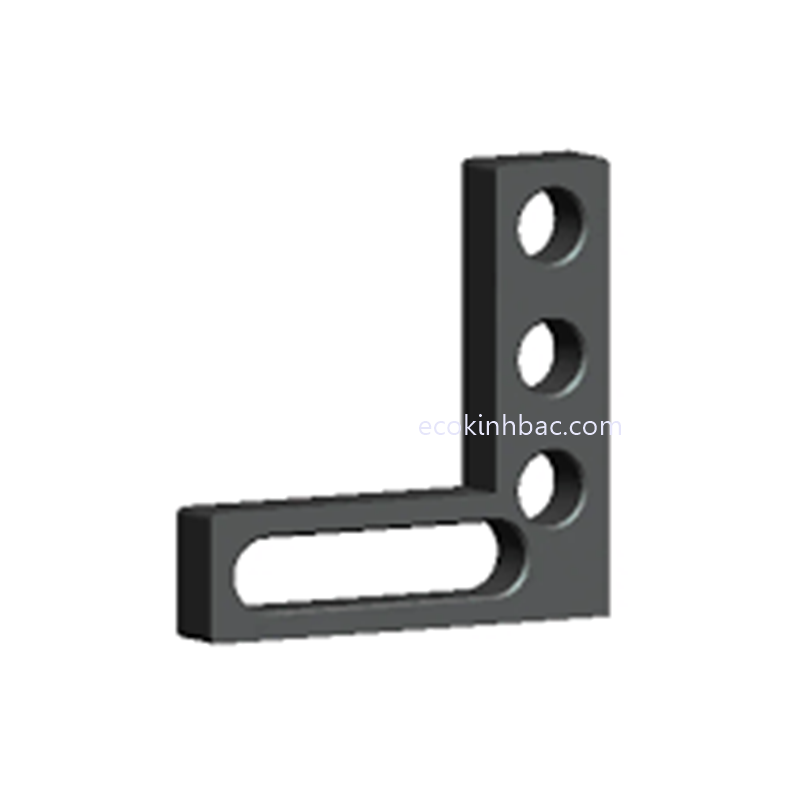

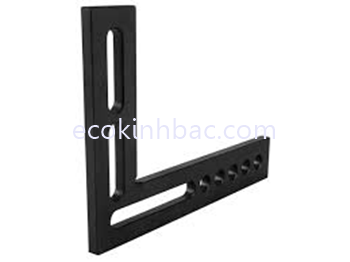

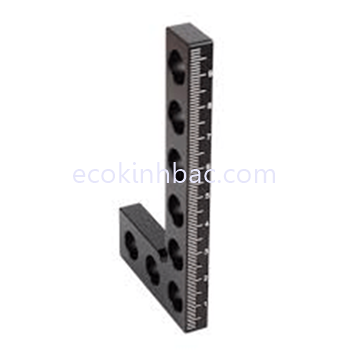

Thước góc phẳng định vị D28 (Flat Angle Positioning Ruler) là phụ kiện được sử dụng trên bàn gá hàn 3D D28, hỗ trợ tạo mặt chuẩn, cữ định vị và căn chỉnh vị trí của chi tiết trong quá trình gá hàn.

Với thiết kế dạng thước góc phẳng, phụ kiện có thể tạo ra các mặt tiếp xúc vuông góc hoặc các điểm chuẩn để người thợ đặt, căn và giữ chi tiết theo vị trí mong muốn.

Đây là một trong những phụ kiện hữu ích khi gia công khung thép, kết cấu hộp, chi tiết cơ khí, jig hàn và các cụm sản phẩm cần định vị theo góc.

Công dụng của thước góc phẳng định vị D28

1. Tạo mặt chuẩn khi gá chi tiết

Khi đặt một chi tiết trực tiếp trên mặt bàn, người thợ có thể mất thêm thời gian để căn chỉnh vị trí.

Thước góc phẳng giúp tạo thêm mặt tựa và mặt chuẩn, từ đó hỗ trợ đặt chi tiết theo vị trí mong muốn.

2. Hỗ trợ định vị chi tiết theo góc

Đối với các chi tiết dạng khung, hộp hoặc thanh kết cấu, việc tạo một mặt chuẩn vuông góc giúp quá trình gá hàn thuận tiện hơn.

Có thể sử dụng thước góc kết hợp với chốt định vị, cữ chặn và kẹp nhanh để hình thành một cấu hình gá phù hợp với từng sản phẩm.

3. Hỗ trợ căn chỉnh trước khi hàn

Một quy trình gá cơ bản có thể thực hiện theo:

Đặt chi tiết → tựa vào thước góc → căn chỉnh → định vị → kẹp → hàn.

Nhờ có mặt chuẩn cố định, người thợ dễ kiểm soát vị trí của chi tiết trước khi thực hiện các mối hàn.

Ứng dụng thực tế trong xưởng

Thước góc phẳng định vị D28 có thể được sử dụng trong nhiều công việc:

• Gá khung thép và khung hộp.

• Định vị thanh kết cấu.

• Căn chỉnh các chi tiết vuông góc.

• Gá cụm chi tiết trước khi hàn.

• Chế tạo jig và đồ gá cơ khí.

• Lắp ráp các cụm kết cấu.

• Tạo cữ cho các sản phẩm cần gia công lặp lại.

Đặc biệt, khi xưởng thường xuyên sản xuất một nhóm sản phẩm có kích thước tương tự nhau, thước góc có thể được bố trí cố định cùng các phụ kiện khác để tạo thành một bộ gá chuyên dụng.

Kết hợp thước góc với phụ kiện D28

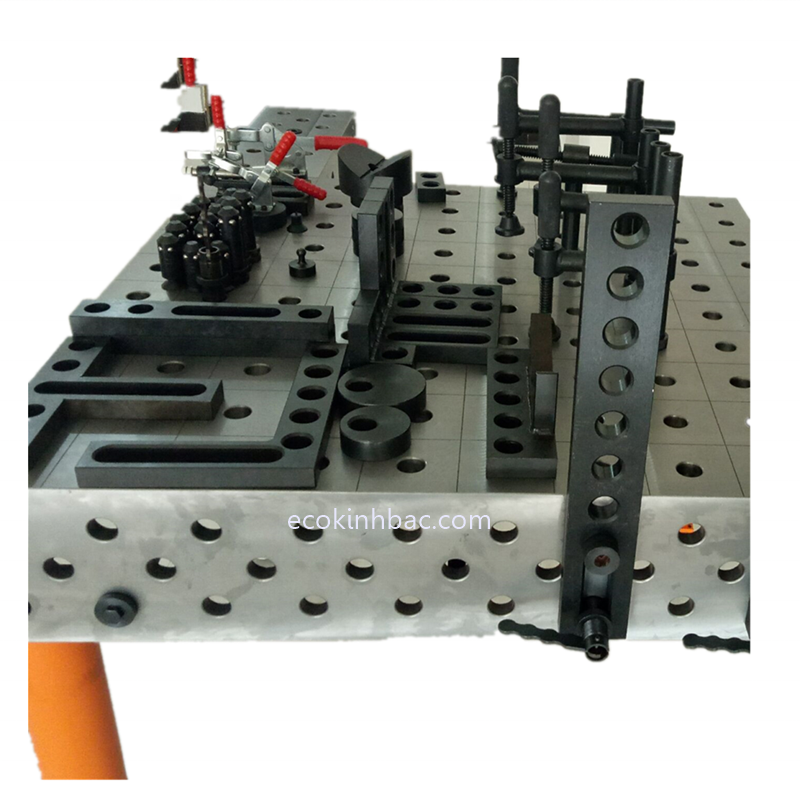

Thước góc phẳng không hoạt động độc lập mà thường được kết hợp với nhiều phụ kiện khác trên bàn gá hàn 3D D28.

Thước góc + chốt định vị: tạo mặt chuẩn và xác định vị trí.

Thước góc + cữ chặn: tạo điểm tựa và giới hạn chuyển động của chi tiết.

Thước góc + kẹp nhanh: sau khi căn chỉnh, kẹp nhanh giữ chi tiết ổn định trong quá trình hàn.

Thước góc + thước định vị: hỗ trợ thiết lập khoảng cách và vị trí giữa các chi tiết.

Thước góc + khối L/U: tăng thêm các điểm tựa và mặt chuẩn khi gá kết cấu lớn hoặc phức tạp.

Cách phối hợp này giúp người dùng xây dựng bộ gá theo đúng hình dạng và yêu cầu của từng sản phẩm.

Thước góc phẳng khác gì chốt định vị?

Hai loại phụ kiện có vai trò khác nhau:

Vì vậy, thước góc phẳng không thay thế chốt định vị hoặc kẹp nhanh. Trong một bộ đồ gá hoàn chỉnh, các phụ kiện này thường được sử dụng đồng thời.

Lựa chọn và bố trí thước góc D28

Khi lựa chọn thước góc phẳng, nên xem xét:

• Kích thước và hình dạng chi tiết cần gá.

• Vị trí cần tạo mặt chuẩn.

• Khoảng cách giữa các điểm định vị.

• Không gian còn lại trên mặt bàn.

• Các phụ kiện D28 sẽ kết hợp cùng.

• Phương án gá và trình tự hàn thực tế.

Việc bố trí phụ kiện hợp lý sẽ giúp giảm thời gian căn chỉnh và thuận tiện hơn khi thay đổi sản phẩm.

Bàn gá hàn kích thước 1000x1000mm

Kẹp bàn hàn và phụ kiện

Bàn gá hàn bằng thép kích thước 2000x1500 lỗ D28

ECO Kinh Bắc – cung cấp phụ kiện bàn gá hàn 3D D28

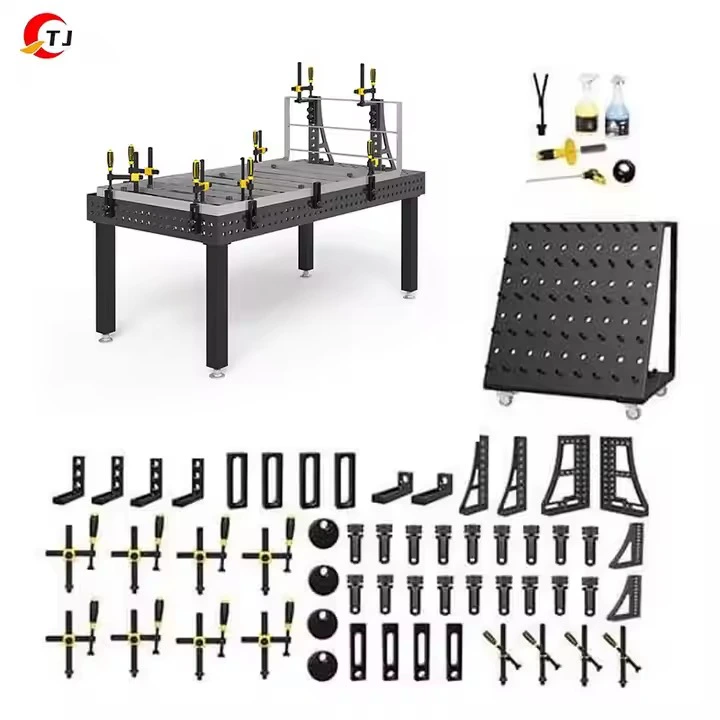

ECO Kinh Bắc cung cấp bàn gá hàn 3D D28 cùng hệ thống phụ kiện định vị, đỡ, kẹp và căn chỉnh phục vụ hàn kết cấu, chế tạo jig, gia công cơ khí và lắp ráp công nghiệp.

Thước góc phẳng định vị D28 là giải pháp hỗ trợ tạo mặt chuẩn và căn chỉnh chi tiết, đặc biệt hữu ích khi kết hợp với chốt định vị, cữ chặn, kẹp nhanh và các khối đỡ D28.

👉 Liên hệ ECO Kinh Bắc để được tư vấn cách lựa chọn và bố trí phụ kiện D28 phù hợp với sản phẩm thực tế.
