Tìm hiểu tất tần tật về bàn máp (bàn rà chuẩn)

I. GIỚI THIỆU CHUNG

Bàn máp (hay còn gọi là bàn rà chuẩn) là thiết bị cơ khí chính xác dùng làm chuẩn phẳng trong các công tác đo kiểm, lấy dấu, lắp ráp hoặc rà khuôn. Bề mặt bàn máp thường được làm từ gang xám hoặc đá granite, được gia công và kiểm tra độ phẳng đạt cấp chính xác từ cấp 0 đến cấp 3 theo tiêu chuẩn TCVN hoặc DIN/ISO.

Đối với thuật ngữ bàn máp sẽ có rất nhiều người thắc mắc không hiểu đây là sản phẩm gì? Hôm nay Công ty Eco Kinh Bắc  xin được chỉ rõ để các bạn hiểu về nó. Bàn máp (Bàn rà chuẩn/Bàn kiểm định) là loại bàn có độ phẳng bề mặt cao, đảm bảo độ bền và chính xác lâu dài trong nhiều năm. Nó thường được sử dụng trong các phòng kiểm tra chất lượng của các nhà xưởng sản xuất cơ khí để đo, kiểm chuẩn, phù hợp cho việc kiểm tra độ đồng phẳng, độ cao và các loại đo kiểm khác.

 Bàn map (bàn rà chuẩn) sử dụng đá granite là loại bàn có độ phẳng bề mặt cao dùng cho các công việc đo kiểm cần bề mặt chuẩn có độ chính xác cao như đo độ cao, đặt đồng hồ so để đo độ phẳng của bề mặt. Bàn map đá granite có nhiều lợi thế hơn so với ban map bằng gang:

◾ Bàn map đá cứng gấp 2 lần bàn map gang đúc, lợi thế là kích thước thay đổi không đáng kể khi nhiệt độ thay đổi

II. Phân loại bàn MAP

Dựa theo chất liệu, Bàn rà được phân thành 3 loại:

Bàn map ceramic

Loại này có độ phẳng rất cao từ 1.5-3 micromet, có khả năng chống chịu mài mòn tốt. Loại bàn map ceramic này ứng dụng công nghệ Nhật Bản nên bạn cũng có thể yên tâm về chất lượng của bàn cũng như độ nhám của nó.

Bàn map gang

Loại bàn map này chủ yếu dùng với các dụng cụ đo kiểm từ tính để có thể gắn chặt lên mặt bàn. Bàn map gang là loại bàn được đúc từ bằng gang đúc nguyên khối, bề mặt được đánh phẳng đạt đến độ nhám theo yêu cầu sau đó được mang đi xử lý bề mặt.

Bàn map đá granite

Loại bàn map này đã được sử dụng từ lâu và cho đến nay nó vẫn được ưa chuộng nhất, do nó có khả năng chống mài mòn tốt và độ bền cao. Đá granite có thành phần cacbon trong đá cao có thể khai thác được từ tự nhiên trong các mỏ đá granite nên giá thành hợp lý hơn.

Mỗi loại bàn map có được những ưu điểm và nhược điểm khác nhau còn tuy dựa vào những nhu cầu sử dụng thực tế và khả năng tài chính của doanh nghiệp sử dụng. Một bộ phận giúp cho bàn map đo chính xác là độ không phẳng ĐKP, đây là thông số quan trọng mà phải qua nhiều quy trình cùng với các mô hình nghiên cứu thì chúng ta mới xác định được các yếu tố làm ảnh hưởng tới độ chính xác của phép đo.

Các loại bàn map thông thường mặc dù trông khá bằng phẳng những nó hoàn toàn chưa đạt yêu cầu về độ phẳng của phép đo chính xác, không thể so sánh được với thiết bị chuyên dụng bàn map Granite Mitutoyo có độ phẳng cao dao động chỉ tầm vài micro.

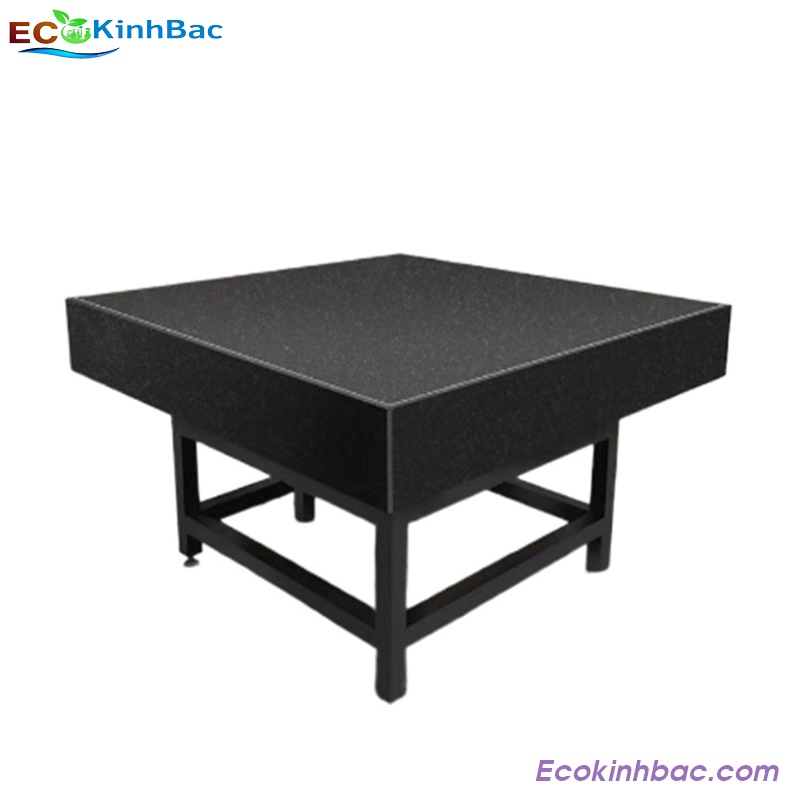

Bàn map

III. Cách sử dụng và bảo quản bàn map

Sử dụng các phương pháp lắp đặt phù hợp

Bàn rà chuẩn cần phải có hệ thống hỗ trợ đi kèm để cố định vị trí, đảm bảo mặt bàn phải nằm trong mặt phẳng ngang, đồng thời cũng phải chống rung tốt. Lựa chọn chân đế vững chắc, độ chính xác cao, cũng như các đế đệm dành riêng cho bàn rà chuẩn gắn vào dưới đáy bàn để đảm bảo độ vững chắc.

Một số bàn rà chuẩn có kích thước lớn có thể cần những hệ thống hỗ trợ chuyên dụng hơn để kiểm soát được độ phẳng và độ rung.

Thực hiện các quy trình bảo dưỡng và hiệu chuẩn thường xuyên

Thường xuyên kiểm tra bề mặt để tìm ra các vết lõm, vết xước hoặc những hư hỏng trên bề mặt, nếu chúng ảnh hưởng đến các phép đo thì cần tránh khu vực đó trong quá trình đo, hoặc cần phải thay thế một bàn map mới nếu những hư hỏng đó khiến mất đi độ chính xác của các phép đo.

Để xác minh độ phẳng, có thể kiểm tra định kỳ bề mặt bàn rà chuẩn bằng cách sử dụng nivo cân bằng hoặc tốt hơn nữa là thiết bị hiệu chuẩn bàn map với một đồng hồ so đi kèm. Kết quả đo được tham chiếu với bảng dưới đây.

BS Local Error

Grade

Calibration Result



mm

inch

0

0.004

0.00015

1

0.008

0.00030

2

0.016

0.00060

3

0.032

0.00120

FS Local Error

Diagonal Line

Calibration Result

mm

Grade: AA

Grade: A

Grade: B

800

0.9

1.5

2.8

800-1500

1.2

1.8

3.0

1500-2200

1.5

2.0

4.0

2200-3000

1.9

2.5

5.0

Giữ bàn rà chuẩn sạch sẽ

Sử dụng chất tẩy rửa chuyên dụng dành cho bàn rà chuẩn để làm sạch mặt bàn trước và sau khi sử dụng. Chỉ sử dụng vải mềm khi lau để tránh làm xước bề mặt bàn map. (Một bề mặt bẩn sẽ dẫn đến việc kết quả đo không đáng tin cậy và cũng khiến cho bề mặt bàn map dễ bị ăn mòn nhanh hơn).

Tránh làm rơi các đồ vật, dụng cụ, thiết bị trên mặt bàn, cũng như tránh những dây đai kim loại, dây xích kéo trượt lên mặt bàn map. Không để các loại đồ uống, thực phẩm vương vãi lên bề mặt bàn rà chuẩn, chúng sẽ khiến cho mặt bàn bị ăn mòn nhanh hơn.

Nên sử dụng một tấm che bàn map để bảo vệ mặt bàn một cách tốt nhất, tránh những tác động không đáng có từ bên ngoài.

Tránh sử dụng cố định một vị trí trên bàn rà chuẩn

Khi thực hiện các phép đo trên bàn rà chuẩn, lựa chọn sử dụng đồng đều khắp các khu vực trên mặt bàn để hạn chế việc mặt bàn bị mài mòn tại một vị trí do được sử dụng quá nhiều lần.

Hạn chế di chuyển bàn rà chuẩn

Hạn chế tối đa việc di chuyển để đảm bảo độ chính xác cho bàn rà chuẩn. Nếu cần di chuyển, đảm bảo tránh tối đa các tác động trực tiếp lên bàn rà chuẩn.

Không sử dụng các bàn rà chuẩn ngoài mục đích đo kiểm

Không sử dụng bàn rà chuẩn làm nơi để chứa đựng các dụng cụ, thiết bị và các vật dụng khác, bởi như vậy sẽ ảnh hưởng đến độ bền, độ chính xác của bàn rà chuẩn, chúng sẽ khiến cho bàn rà chuẩn bị mòn nhanh hơn.

Tránh quá tải cho bàn rà chuẩn

Đảm bảo kích thước các bộ phận, chi tiết cần đo kiểm và thiết bị đo lường phù hợp với kích thước của bàn rà chuẩn.

Đảm bảo lực tác động phân bố đồng đều trên bề mặt bàn rà chuẩn để ngăn ngừa các vấn đề về độ chính xác và độ bền cho bàn.

Sử dụng đồ gá giữ một cách chính xác

Một số chi tiết hoặc thiết bị, dụng cụ sẽ cần có đồ gá để giữ cố định trên mặt bàn rà chuẩn. Khi đó cần sử dụng đồ gá này một cách cẩn thận và chính xác, lực kẹp phải đảm bảo để không ảnh hưởng đến bàn rà chuẩn. Cũng nên chú ý tới những cảnh báo đi kèm đồ gá để sử dụng chúng một cách an toàn nhất.
