Bàn Gá Hàn - Kết Hợp Thước, Chốt, Cữ Và Kẹp Cho Nhiều Kích Thước Khung

Một bộ gá có thể phục vụ nhiều kích thước?

Trong sản xuất cơ khí, cùng một dòng sản phẩm có thể có nhiều kích thước khác nhau. Nếu mỗi kích thước lại cần một bộ gá riêng, số lượng đồ gá sẽ tăng và việc quản lý trở nên phức tạp.

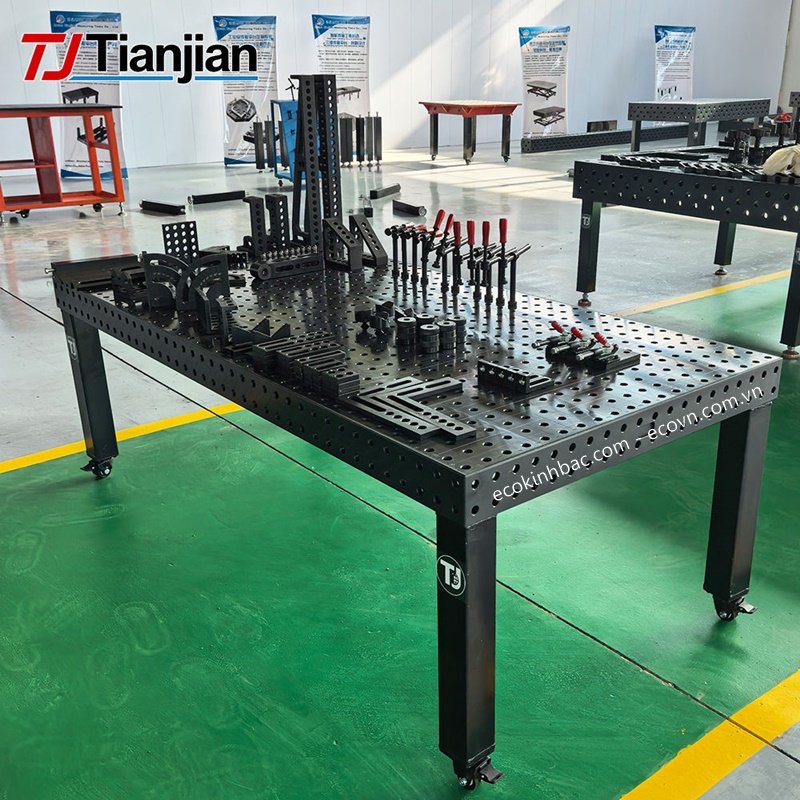

Bàn gá hàn 3D D16/D28 cho phép người dùng thay đổi vị trí của nhiều phụ kiện trên mặt bàn. Khi kết hợp thước định vị, chốt, cữ, khối đỡ và kẹp, có thể xây dựng cấu hình gá phù hợp với từng kích thước.

Thước định vị giúp thiết lập khoảng cách

Thước định vị là một trong những phụ kiện hữu ích khi cần kiểm soát khoảng cách giữa các điểm gá.

Người vận hành có thể dựa trên bản vẽ sản phẩm để xác định vị trí cần đặt cữ, khối đỡ hoặc kẹp.

Đặc biệt khi sản xuất lặp lại, việc xác định trước vị trí phụ kiện giúp quá trình thiết lập bộ gá có tính nhất quán hơn.

Chốt và cữ tạo hệ thống chuẩn

Sau khi xác định vị trí, chốt được sử dụng để cố định phụ kiện vào bàn.

Cữ chặn giúp xác định vị trí của phôi theo một hoặc nhiều phương. Khi kết hợp hai hoặc nhiều cữ, người dùng có thể tạo hệ thống chuẩn phù hợp với hình dạng sản phẩm.

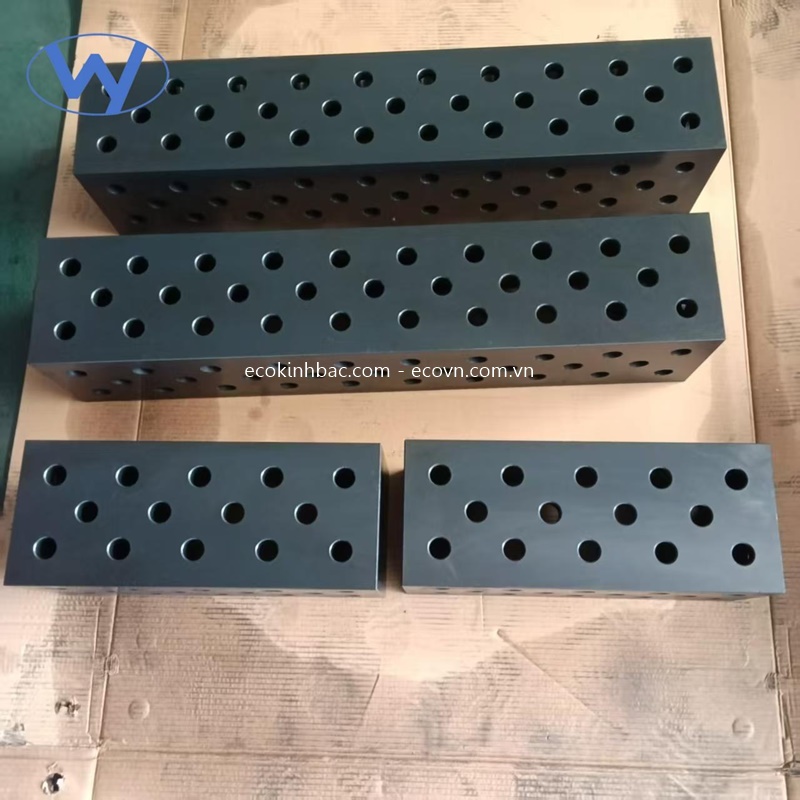

Khối đỡ hỗ trợ chiều cao

Không phải mọi chi tiết đều nằm trực tiếp trên mặt bàn. Một số sản phẩm cần nâng lên một cao độ nhất định để phù hợp với thiết kế hoặc quá trình lắp ráp.

Khi đó, khối đỡ và các phụ kiện điều chỉnh chiều cao có thể được đưa vào bộ gá.

Việc kiểm soát cả vị trí ngang và cao độ giúp bộ gá đáp ứng tốt hơn các kết cấu nhiều tầng hoặc có hình dạng phức tạp.

Kẹp giữ phôi trong quá trình hàn

Sau khi hoàn thành định vị, kẹp giữ phôi ở vị trí đã thiết lập.

Tùy sản phẩm, có thể sử dụng kẹp nhanh, kẹp góc hoặc các loại kẹp chuyên dụng khác.

Một quy trình tổng quát:

Đọc bản vẽ → xác định chuẩn → bố trí thước → đặt cữ và khối đỡ → cố định bằng chốt → đặt phôi → kẹp giữ → kiểm tra → hàn.

D16 và D28 đáp ứng các nhu cầu khác nhau

D16 sử dụng lỗ Ø16 với bước lỗ thường 50×50 mm, cho phép bố trí nhiều điểm trên các chi tiết nhỏ và vừa.

D28 sử dụng lỗ Ø28 với bước lỗ thường 100×100 mm, phù hợp với hệ thống phụ kiện D28 và các kết cấu có quy mô lớn hơn.

Việc lựa chọn D16 hay D28 nên dựa trên kích thước chi tiết, cấu hình phụ kiện và yêu cầu công việc thực tế.

Lợi ích đối với xưởng sản xuất nhiều mã hàng

Khi bộ gá có khả năng thay đổi, người dùng có thể tái sử dụng bàn và nhiều phụ kiện cho các sản phẩm khác nhau.

Điều này đặc biệt phù hợp với các xưởng gia công theo đơn hàng, sản xuất nhiều chủng loại hoặc thường xuyên thay đổi kích thước sản phẩm.

Tìm hiểu bàn gá hàn

Bàn gá hàn kích thước 1000x1000mm

Bàn gá hàn bằng thép kích thước 2000x1500 lỗ D28

Kết luận

Một hệ thống bàn gá hàn 3D linh hoạt không nằm ở một phụ kiện riêng lẻ mà ở cách phối hợp toàn bộ phụ kiện.

Thước tạo chuẩn kích thước, cữ tạo điểm giới hạn, chốt cố định, khối đỡ tạo điểm tựa và kẹp giữ phôi. Khi phối hợp đúng, người dùng có thể thiết lập bộ gá phù hợp với nhiều kích thước khung.
