Khối Định Vị Hình Chữ L 1000×200×100 – Phụ Kiện Bàn Gá Hàn D28

Khối định vị hình chữ L D28 là gì?

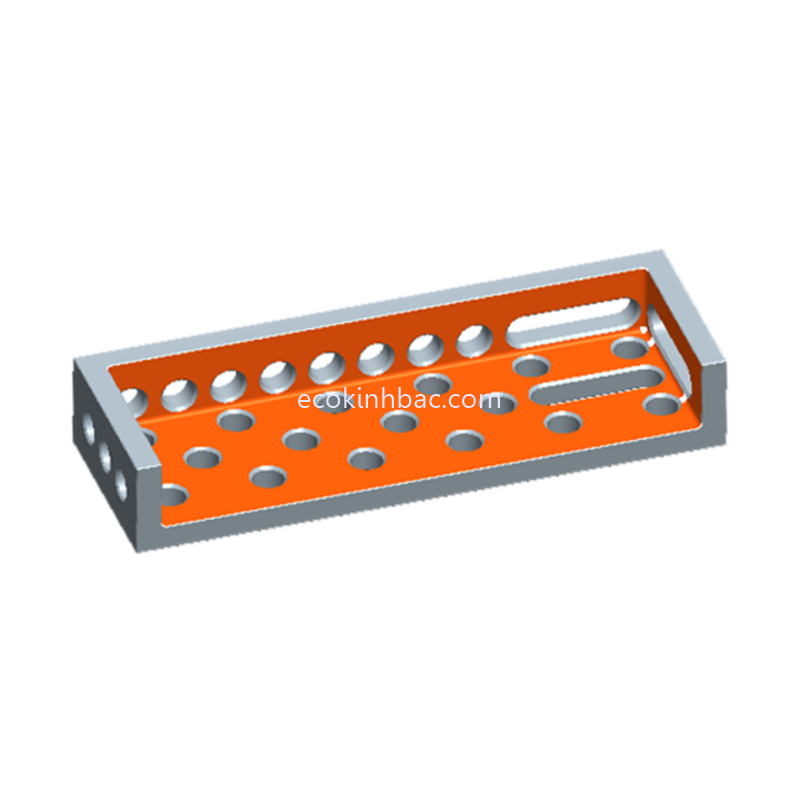

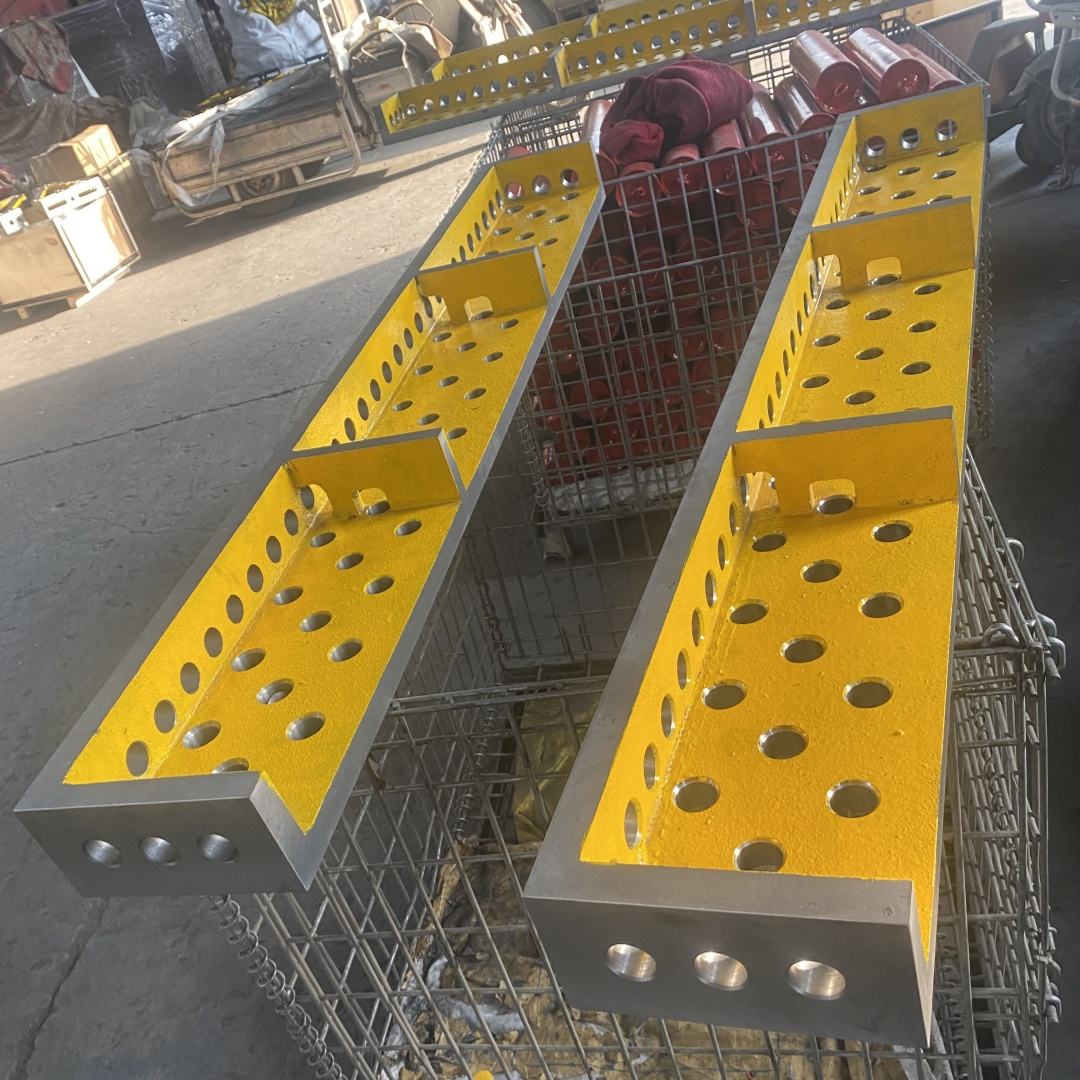

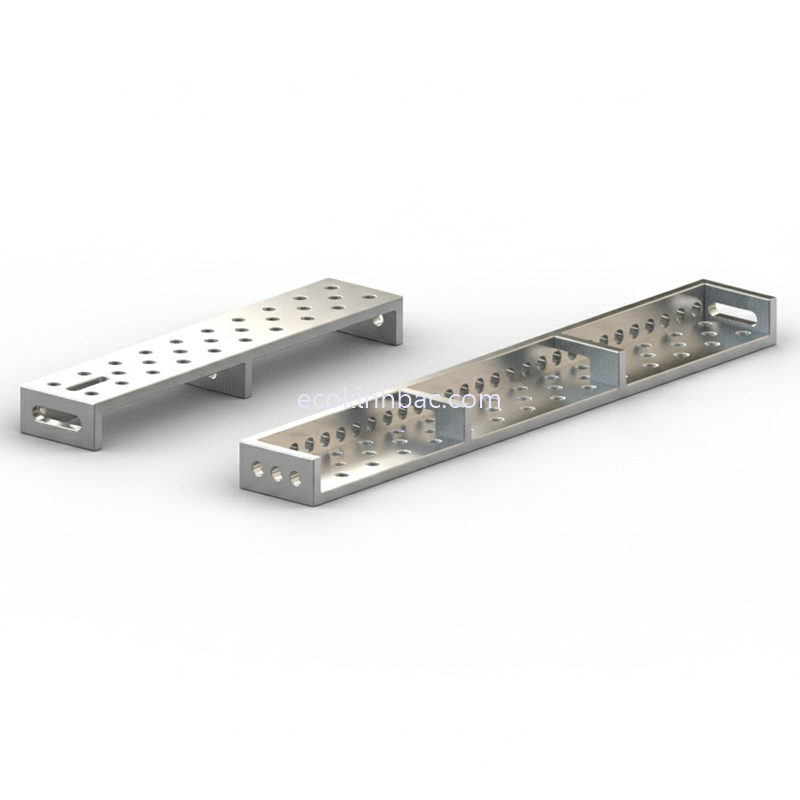

Khối định vị hình chữ L (L Positioning Block) là phụ kiện sử dụng trên bàn gá hàn 3D D28, có tác dụng tạo điểm tựa, đỡ và định vị cho phôi hoặc kết cấu trong quá trình gá hàn.

Thiết kế dạng chữ L tạo ra hai mặt tiếp xúc vuông góc, phù hợp để làm cữ tham chiếu khi đặt các chi tiết cần giữ ổn định về vị trí và hướng.

Đây là phụ kiện đặc biệt hữu ích khi gá các chi tiết có kích thước lớn, khung kết cấu, thanh dài hoặc những sản phẩm cần nhiều điểm tựa trong quá trình hàn.

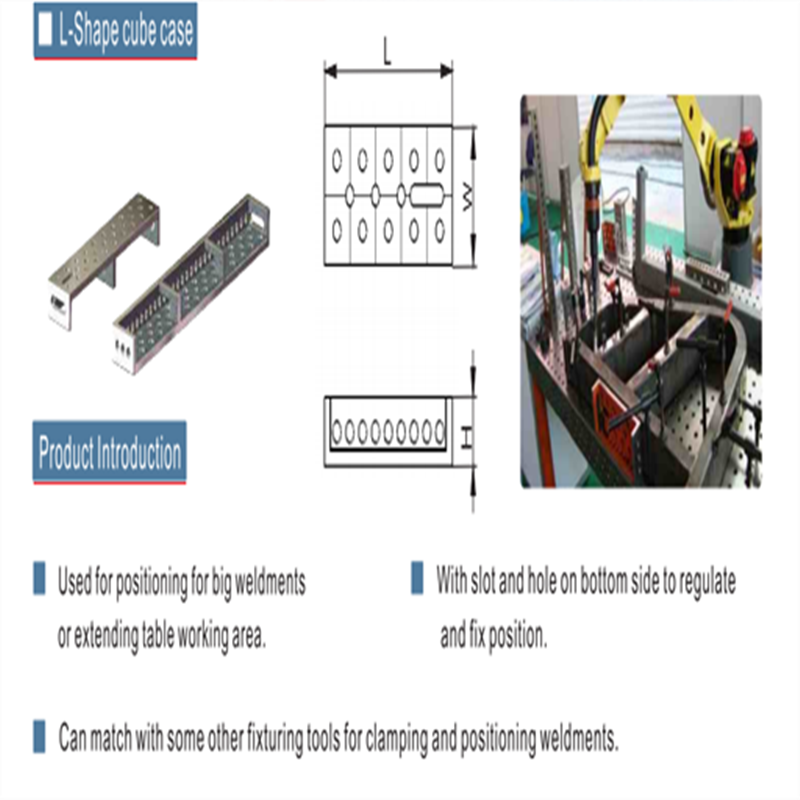

Các kích thước khối chữ L D28

ECO Kinh Bắc cung cấp khối định vị hình chữ L với các kích thước:

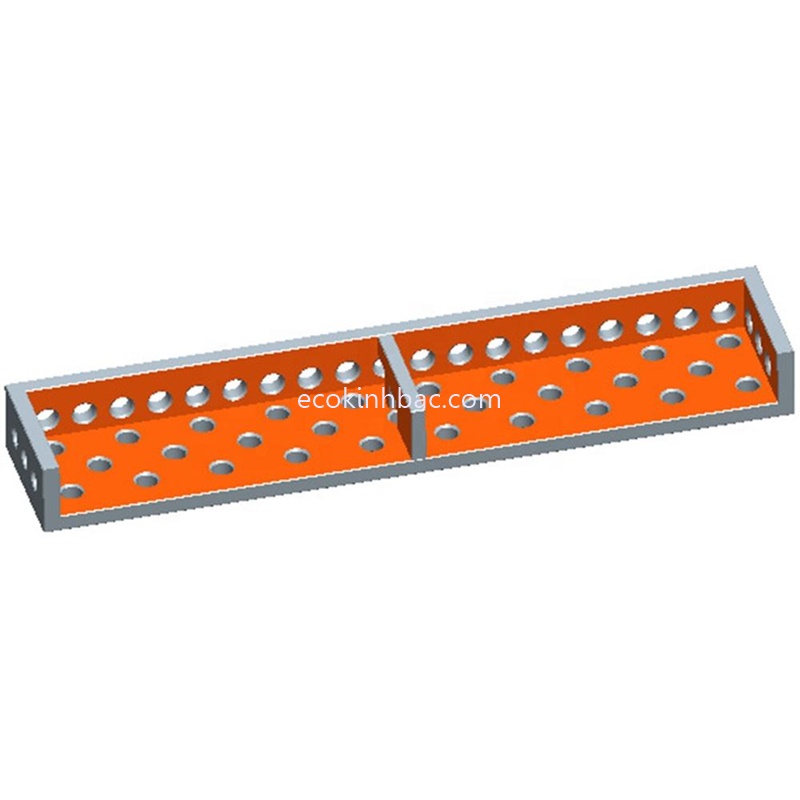

Trong đó, kích thước 1000 × 200 × 100 mm phù hợp cho nhiều bài toán gá các chi tiết và kết cấu có chiều dài tương đối lớn.

Việc lựa chọn chiều dài khối chữ L nên căn cứ vào kích thước phôi, chiều dài vùng cần tựa và phương án bố trí phụ kiện trên bàn gá.

Ứng dụng của khối định vị chữ L trên bàn gá D28

1. Tạo cữ định vị cho chi tiết

Khối chữ L có thể được bố trí trên bàn gá để tạo mặt chuẩn và điểm tựa cho phôi.

Thay vì phải sử dụng nhiều điểm chặn nhỏ, một khối dài có thể tạo ra vùng tiếp xúc liên tục hơn cho những chi tiết dạng thanh hoặc kết cấu dài.

2. Đỡ khung và kết cấu lớn

Trong thực tế xưởng, bàn gá D28 thường được sử dụng cho các sản phẩm có kích thước và trọng lượng lớn.

Khối chữ L có thể kết hợp với các điểm đỡ khác để:

• Đỡ thanh thép, khung và kết cấu.

• Tạo mặt tựa cho chi tiết dài.

• Giữ chi tiết ổn định trong quá trình gá.

• Hỗ trợ tạo chuẩn khi lắp ráp kết cấu.

• Tạo cữ theo chiều dài hoặc chiều cao cần thiết.

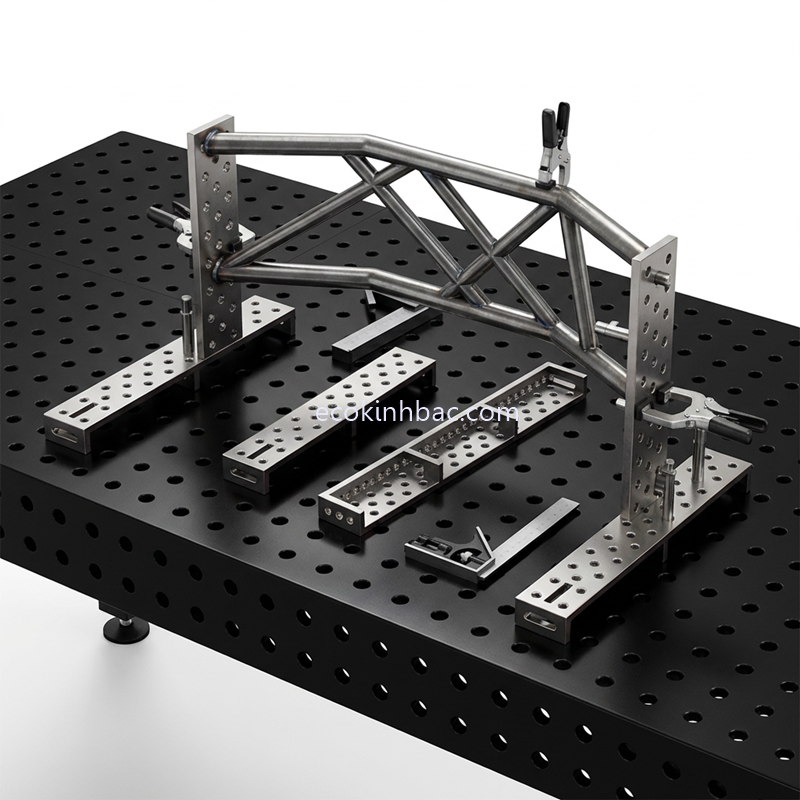

3. Kết hợp nhiều khối để tạo hệ thống gá

Với những sản phẩm lớn, không nhất thiết chỉ sử dụng một khối chữ L.

Có thể bố trí nhiều khối L D28 tại các vị trí khác nhau để tạo thành hệ thống điểm tựa và cữ định vị phù hợp với hình dạng sản phẩm.

Sau khi tạo được vị trí chuẩn, có thể sử dụng thêm chốt định vị và kẹp nhanh để giữ phôi trong quá trình hàn.

Khối chữ L kết hợp với những phụ kiện nào?

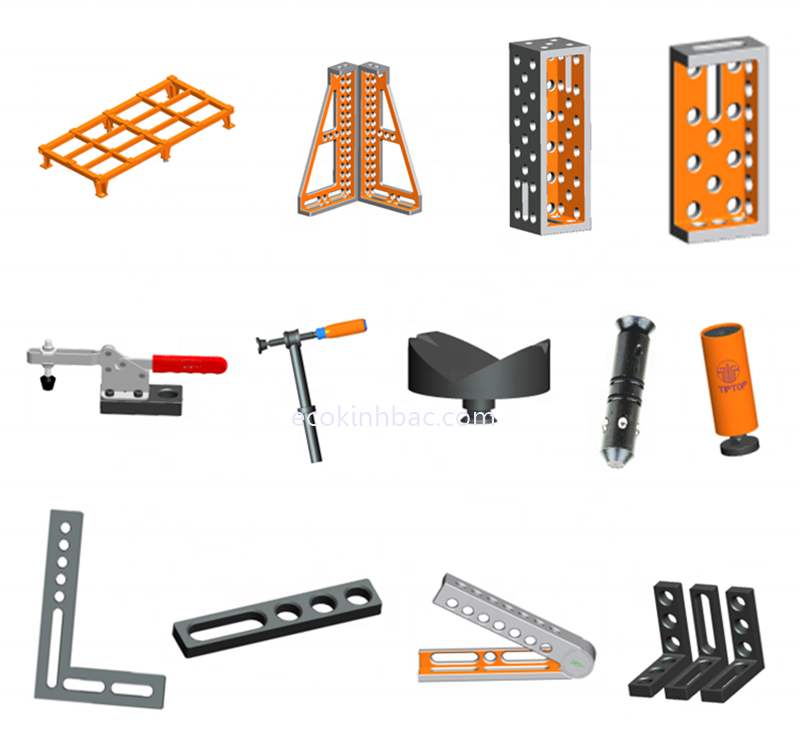

Khối định vị hình chữ L phát huy hiệu quả tốt hơn khi kết hợp với các phụ kiện khác trong hệ thống bàn gá D28.

Khối L + chốt định vị:
Tạo điểm chuẩn và xác định vị trí của phụ kiện hoặc chi tiết.

Khối L + cữ chặn:
Tạo giới hạn vị trí, giúp phôi không dịch chuyển theo hướng đã xác định.

Khối L + kẹp nhanh:
Khối L tạo mặt tựa, còn kẹp nhanh tạo lực giữ phôi.

Khối L + V-block:
Phù hợp khi một hệ thống gá cần xử lý đồng thời cả chi tiết dạng khung và chi tiết tròn.

Khối L + thước định vị:
Hỗ trợ thiết lập khoảng cách và vị trí theo kích thước yêu cầu.

Nhờ khả năng kết hợp linh hoạt, khối L không chỉ đóng vai trò là một cữ đơn mà có thể trở thành một phần của hệ thống đồ gá hoàn chỉnh.

Điểm nổi bật của khối L là khả năng tạo mặt tựa dài, đặc biệt phù hợp với các chi tiết dạng thanh, khung hoặc kết cấu có cạnh cần tựa vào một mặt chuẩn.

Lựa chọn kích thước khối L D28

Không phải trường hợp nào cũng cần sử dụng khối dài 1500 mm.

Có thể tham khảo:

• 500 × 200 × 100 mm: phù hợp với khu vực gá nhỏ hoặc cần điểm tựa ngắn.

• 1000 × 200 × 100 mm: phù hợp với nhiều bài toán gá kết cấu và chi tiết dài.

• 1200 × 200 × 100 mm: tăng chiều dài vùng tựa cho sản phẩm lớn hơn.

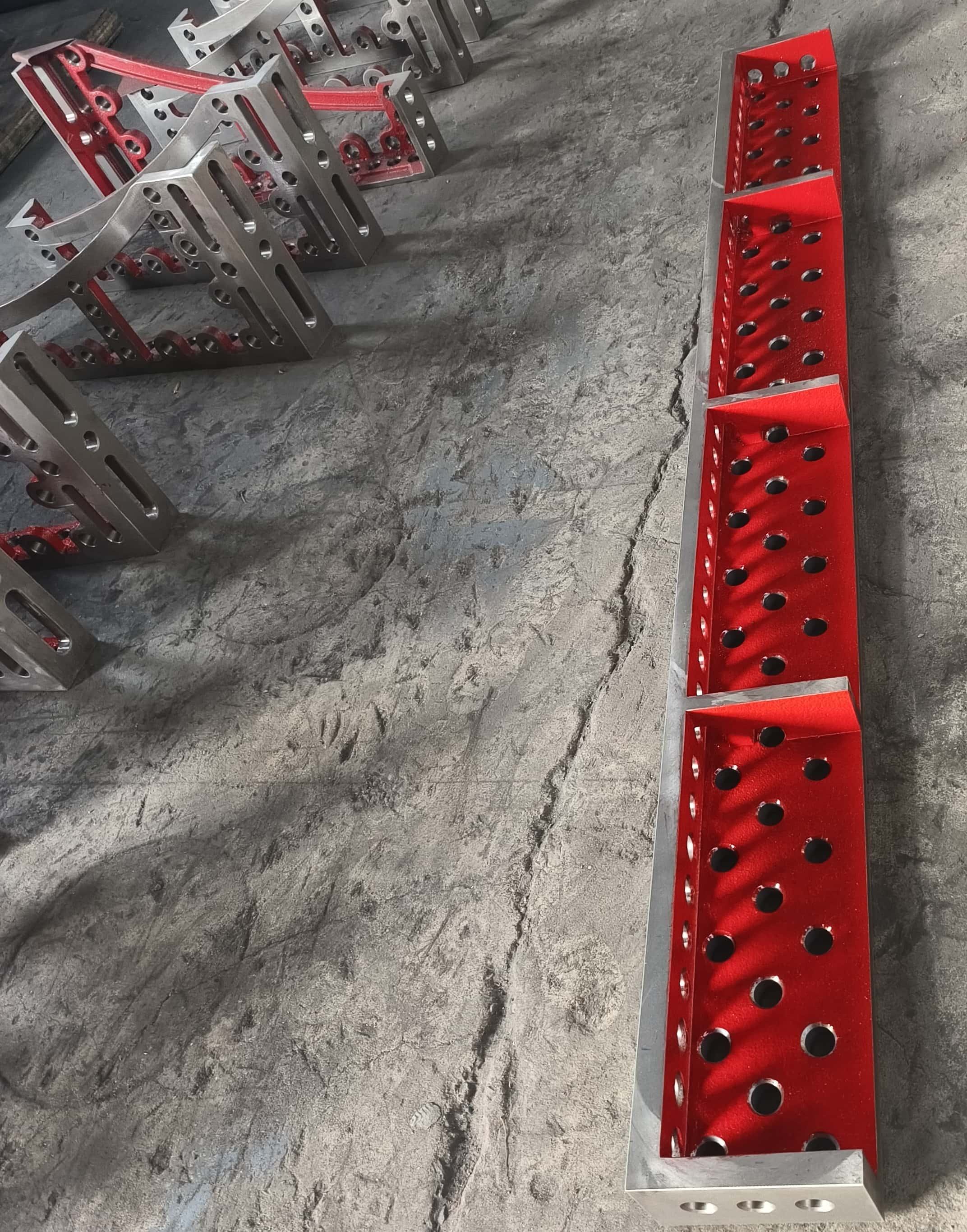

• 1500 × 200 × 100 mm: phù hợp khi cần tạo vùng cữ/tựa dài.

Việc lựa chọn nên dựa trên kích thước sản phẩm, vị trí lỗ D28 và cách bố trí các phụ kiện trên bàn gá.

Bàn gá hàn kích thước 1000x1000mm

Kẹp bàn hàn và phụ kiện

Bàn gá hàn bằng thép kích thước 2000x1500 lỗ D28

ECO Kinh Bắc cung cấp phụ kiện bàn gá hàn D28

ECO Kinh Bắc cung cấp hệ thống bàn gá hàn 3D D28 và phụ kiện đồ gá phục vụ gia công cơ khí, hàn kết cấu, chế tạo jig và lắp ráp.

Khối định vị hình chữ L 500–1500 × 200 × 100 mm giúp tạo mặt tựa, cữ và điểm định vị cho nhiều dạng chi tiết trên bàn gá D28. Khi kết hợp cùng chốt định vị, cữ chặn, kẹp nhanh và các phụ kiện đỡ, người dùng có thể xây dựng hệ thống gá phù hợp với từng sản phẩm.

👉 Liên hệ ECO Kinh Bắc để được tư vấn cách lựa chọn kích thước khối L và bộ phụ kiện D28 phù hợp với sản phẩm thực tế của xưởng.
