Kính hiển vi kỹ thuật số PDOK-R28 – Giải pháp quan sát PCB và chi tiết kích thước lớn

Thông tin sản phẩm kính hiển vi kỹ thuật số PDOK-R28

Trong lĩnh vực SMT, điện tử, QC/QA, R&D và gia công cơ khí chính xác, việc kiểm tra PCB hoặc sản phẩm có kích thước lớn thường gặp khó khăn khi trường nhìn nhỏ và khoảng cách làm việc hạn chế. Người vận hành phải di chuyển mẫu nhiều lần, khó quan sát tổng thể và không thuận tiện khi cần thao tác trực tiếp trên sản phẩm.

Kính hiển vi kỹ thuật số PDOK-R28 được thiết kế để giải quyết những hạn chế này, hỗ trợ chuyển đổi linh hoạt từ quan sát tổng thể → quan sát khu vực → kiểm tra chi tiết, đặc biệt phù hợp với các ứng dụng cần không gian thao tác rộng.

5 điểm nổi bật của PDOK-R28

1. Trường nhìn rộng 2,4 – 36 mm

PDOK-R28 cung cấp dải trường nhìn linh hoạt, giúp quan sát được khu vực PCB và sản phẩm lớn hơn. Người dùng dễ dàng xác định vị trí linh kiện, khu vực cần kiểm tra và hạn chế việc phải di chuyển bo mạch quá nhiều lần.

Điều này hỗ trợ quá trình kiểm tra trực quan nhanh chóng và góp phần giảm nguy cơ bỏ sót khu vực cần quan sát.

2. Hệ số quang học 0,13 – 2,1X

Dải quang học rộng cho phép chuyển đổi linh hoạt giữa tổng thể, khu vực và chi tiết. Đây là đặc điểm hữu ích trong kiểm tra PCB, ngoại quan sản phẩm và QC/QA, khi người vận hành cần vừa đánh giá toàn bộ sản phẩm vừa kiểm tra từng khu vực cụ thể.

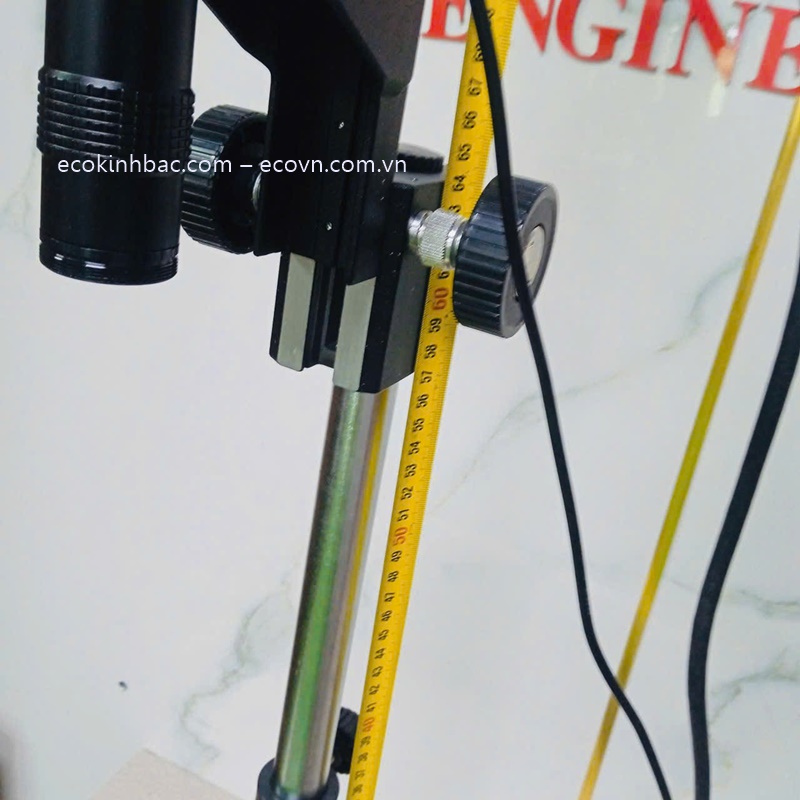

3. Khoảng cách làm việc 60 – 700 mm

Khoảng cách làm việc lớn tạo thêm không gian để thao tác trực tiếp trên PCB, kiểm tra linh kiện, tiếp cận các vị trí khó và làm việc với cụm sản phẩm kích thước lớn.

Ngoài ra, khoảng không gian rộng còn thuận tiện khi bố trí camera, hệ thống chiếu sáng hoặc đồ gá theo từng ứng dụng.

4. Độ phóng đại điện tử 15 – 130X

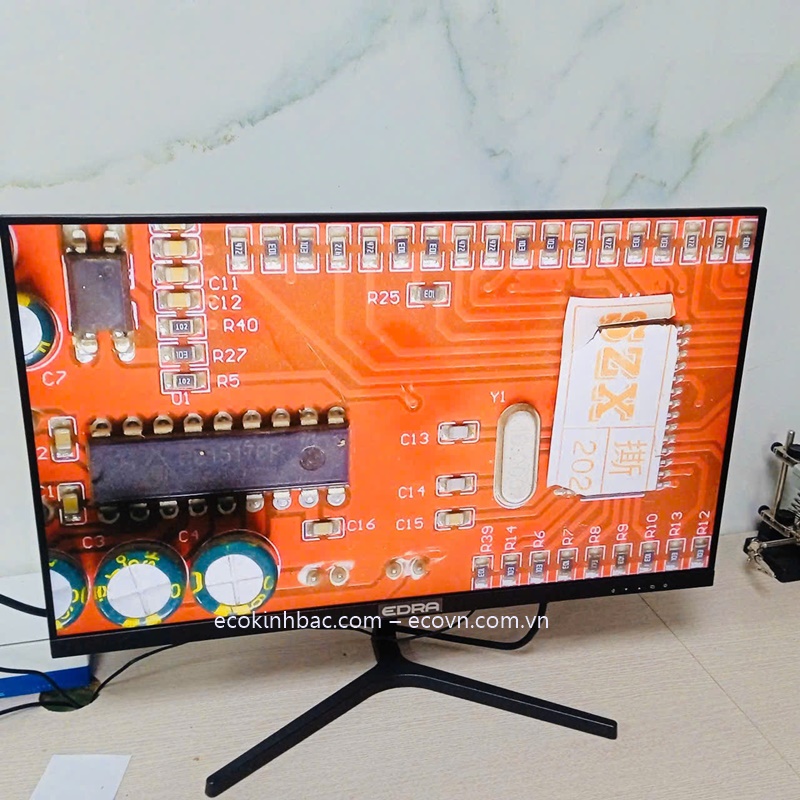

Khi kết hợp với camera kỹ thuật số tương thích, PDOK-R28 có thể hỗ trợ quan sát PCB, linh kiện SMT, chân linh kiện, mối hàn và các chi tiết bề mặt. Hình ảnh có thể hiển thị trực tiếp trên màn hình, phục vụ kiểm tra, phân tích và lưu trữ dữ liệu.

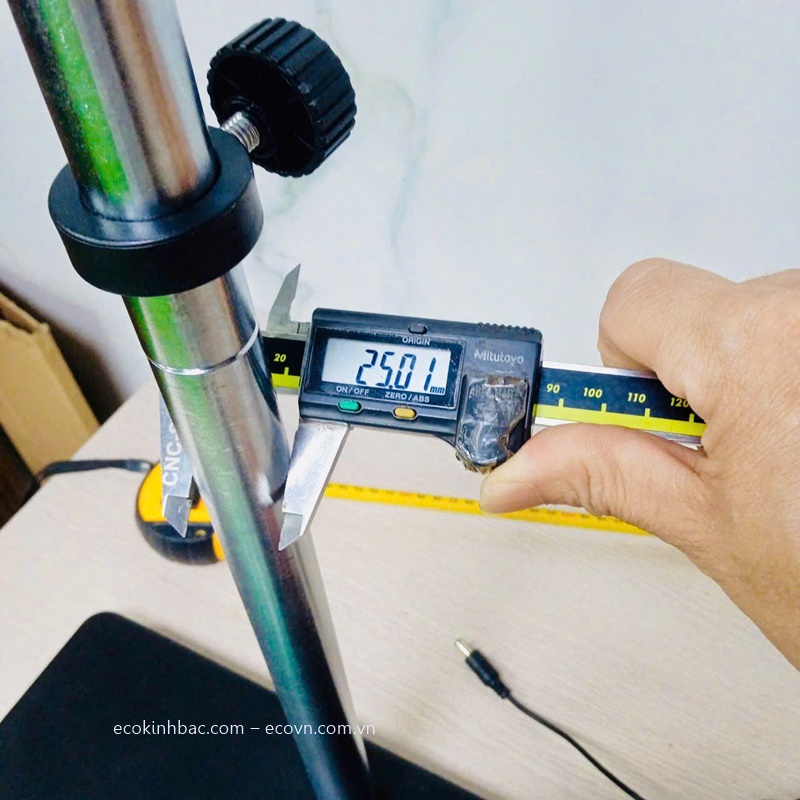

5. Chuẩn kết nối C/CS – 25 mm

Chuẩn kết nối C/CS – 25 mm giúp PDOK-R28 thuận tiện tích hợp với các dòng camera công nghiệp tương thích, từ đó xây dựng cấu hình quan sát phù hợp với yêu cầu của từng dây chuyền sản xuất.

Ứng dụng PDOK-R28 trong công nghiệp

SMT & điện tử: Kiểm tra PCB, linh kiện SMT, chân linh kiện, mối hàn và khu vực lắp ráp điện tử.

QC/QA: Kiểm tra ngoại quan, phát hiện bất thường trên bề mặt PCB và kiểm tra các khu vực nghi ngờ lỗi.

R&D: Quan sát mẫu thử, phân tích sản phẩm, theo dõi quá trình thử nghiệm và ghi hình dữ liệu phục vụ nghiên cứu.

Cơ khí chính xác: Kiểm tra bề mặt gia công, chi tiết cơ khí, vết xước và các bất thường trên bề mặt sản phẩm.

Xây dựng cấu hình kiểm tra theo nhu cầu

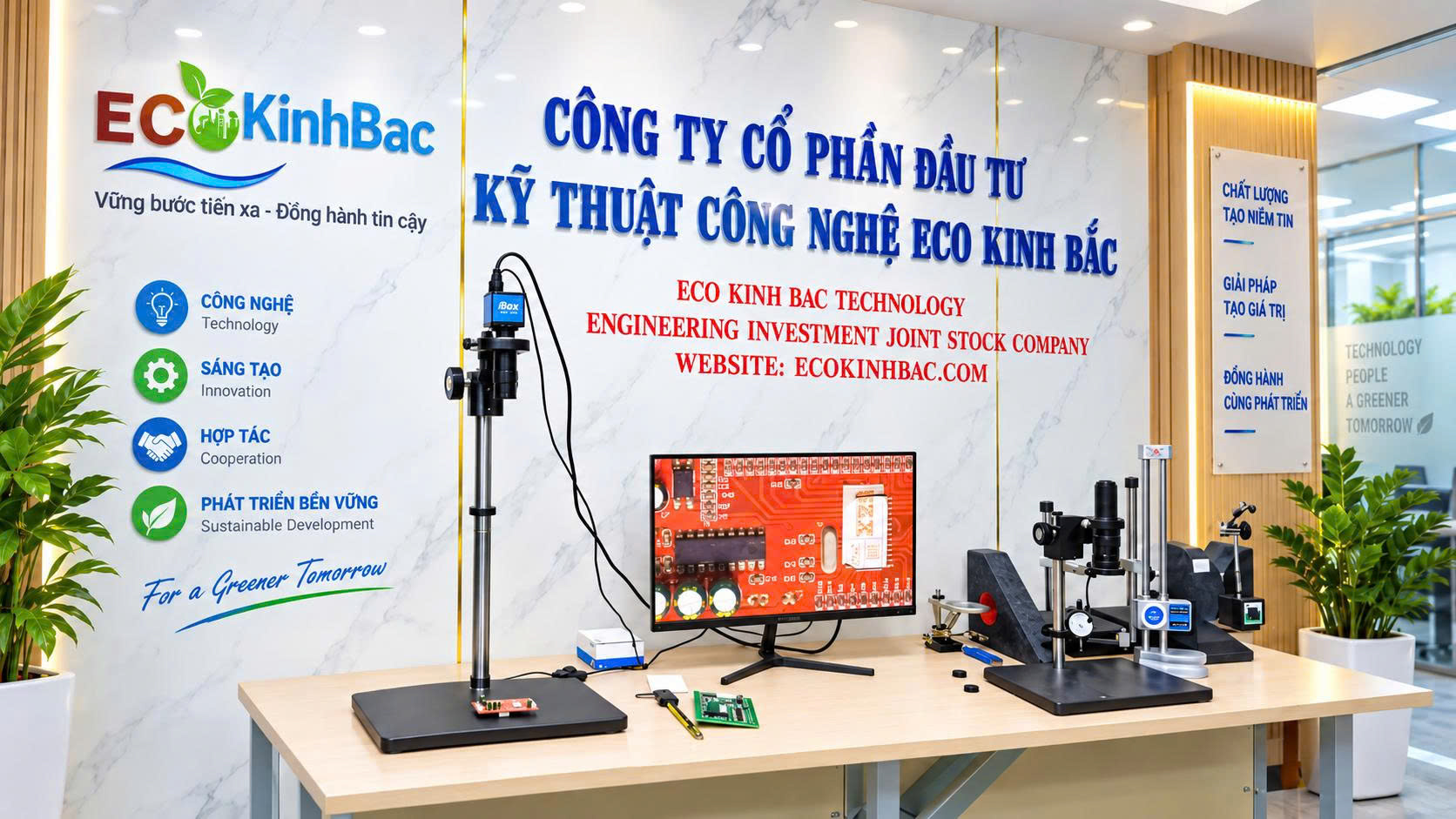

PDOK-R28 không chỉ là một ống kính mà có thể kết hợp với camera kỹ thuật số, màn hình hiển thị, hệ thống chiếu sáng và bộ gá/giá đỡ để tạo thành hệ thống quan sát trực quan hoàn chỉnh.

Eco Kinh Bắc có thể tư vấn cấu hình dựa trên kích thước PCB hoặc sản phẩm, camera sử dụng, khoảng cách quan sát, mức phóng đại, trường nhìn và mục đích ứng dụng thực tế.
