Trong một hệ thống kính hiển vi công nghiệp, lens hay hệ thống ống kính là bộ phận có ảnh hưởng trực tiếp đến chất lượng hình ảnh và hiệu quả quan sát. Lựa chọn lens không đơn giản chỉ dựa vào độ phóng đại 10X, 20X hay 40X mà cần xem xét đồng thời độ phân giải, trường nhìn, khoảng cách làm việc, độ sáng và đặc điểm của sản phẩm cần kiểm tra.
Đặc biệt trong các lĩnh vực điện tử, cơ khí chính xác, PCB, kiểm tra mối hàn, lắp ráp linh kiện và kiểm soát chất lượng, lựa chọn đúng hệ thống quang học giúp kỹ thuật viên quan sát rõ chi tiết, thao tác thuận tiện và nâng cao hiệu quả kiểm tra.
1. Lens ảnh hưởng trực tiếp đến độ phóng đại
Độ phóng đại là thông số được quan tâm đầu tiên khi lựa chọn kính hiển vi. Hệ thống lens kết hợp với thị kính hoặc camera quyết định mức độ phóng to hình ảnh của vật thể.
Tuy nhiên, độ phóng đại càng cao không đồng nghĩa hình ảnh càng tốt. Nếu hệ thống quang học không đủ độ phân giải, tăng phóng đại chỉ khiến hình ảnh lớn hơn nhưng không cung cấp thêm thông tin chi tiết.
Với những công việc cần quan sát linh kiện điện tử, mạch PCB hoặc các chi tiết nhỏ, người dùng có thể tham khảo kính hiển vi soi nổi SZM7045-B1. Model này có độ phóng đại tiêu chuẩn 7X–45X và zoom liên tục 0,7X–4,5X, phù hợp với nhiều nhu cầu quan sát và kiểm tra.
2. Độ phân giải quyết định khả năng nhìn thấy chi tiết
Một lens chất lượng tốt không chỉ giúp phóng đại mà còn phải tái tạo hình ảnh rõ nét, có độ tương phản tốt và giúp phân biệt các chi tiết nhỏ nằm gần nhau.
Trong sản xuất công nghiệp, độ phân giải đặc biệt quan trọng khi quan sát:
-
Chân linh kiện điện tử.
-
Mối hàn và điểm tiếp xúc.
-
Đường mạch PCB.
-
Vết xước, ba via và khuyết tật bề mặt.
-
Chi tiết cơ khí nhỏ.
-
Các vị trí cần kiểm tra chất lượng chính xác.
Vì vậy, khi lựa chọn kính hiển vi công nghiệp, doanh nghiệp không nên chỉ đặt câu hỏi “kính phóng đại được bao nhiêu lần?” mà cần xác định chi tiết nhỏ nhất cần quan sát là gì.
3. Khoảng cách làm việc lớn – lợi thế quan trọng trong sản xuất
Đối với kính hiển vi soi nổi, Working Distance (WD) là khoảng cách từ hệ thống lens đến bề mặt vật thể khi hình ảnh vẫn được lấy nét.
Lens có khoảng cách làm việc lớn tạo ra không gian thao tác rộng hơn giữa kính và sản phẩm. Đây là ưu điểm rất hữu ích trong môi trường sản xuất.
Kỹ thuật viên có thể vừa quan sát vừa sử dụng nhíp, mỏ hàn, tua vít, đầu đo hoặc dụng cụ lắp ráp mà không bị lens cản trở.
Đặc biệt khi kiểm tra và sửa chữa PCB, linh kiện điện tử hoặc chi tiết cơ khí, khoảng cách làm việc lớn còn giúp giảm nguy cơ lens va chạm với sản phẩm.
Đây cũng là một ưu điểm đáng chú ý của kính hiển vi soi nổi SZM7045-B1, khi thiết kế của kính tạo không gian thuận tiện cho các thao tác quan sát, sửa chữa và lắp ráp.
4. Lens ảnh hưởng đến trường nhìn
Trường nhìn quyết định diện tích sản phẩm có thể quan sát trong một lần nhìn.
Thông thường, khi tăng độ phóng đại, trường nhìn sẽ giảm. Người sử dụng có thể nhìn rõ những chi tiết nhỏ hơn nhưng phải di chuyển sản phẩm nhiều hơn để kiểm tra toàn bộ khu vực.
Vì vậy, với những công việc cần quan sát linh kiện, bo mạch hoặc sản phẩm có kích thước lớn hơn, cần lựa chọn hệ thống có trường nhìn phù hợp, thay vì chỉ chạy theo độ phóng đại cao.

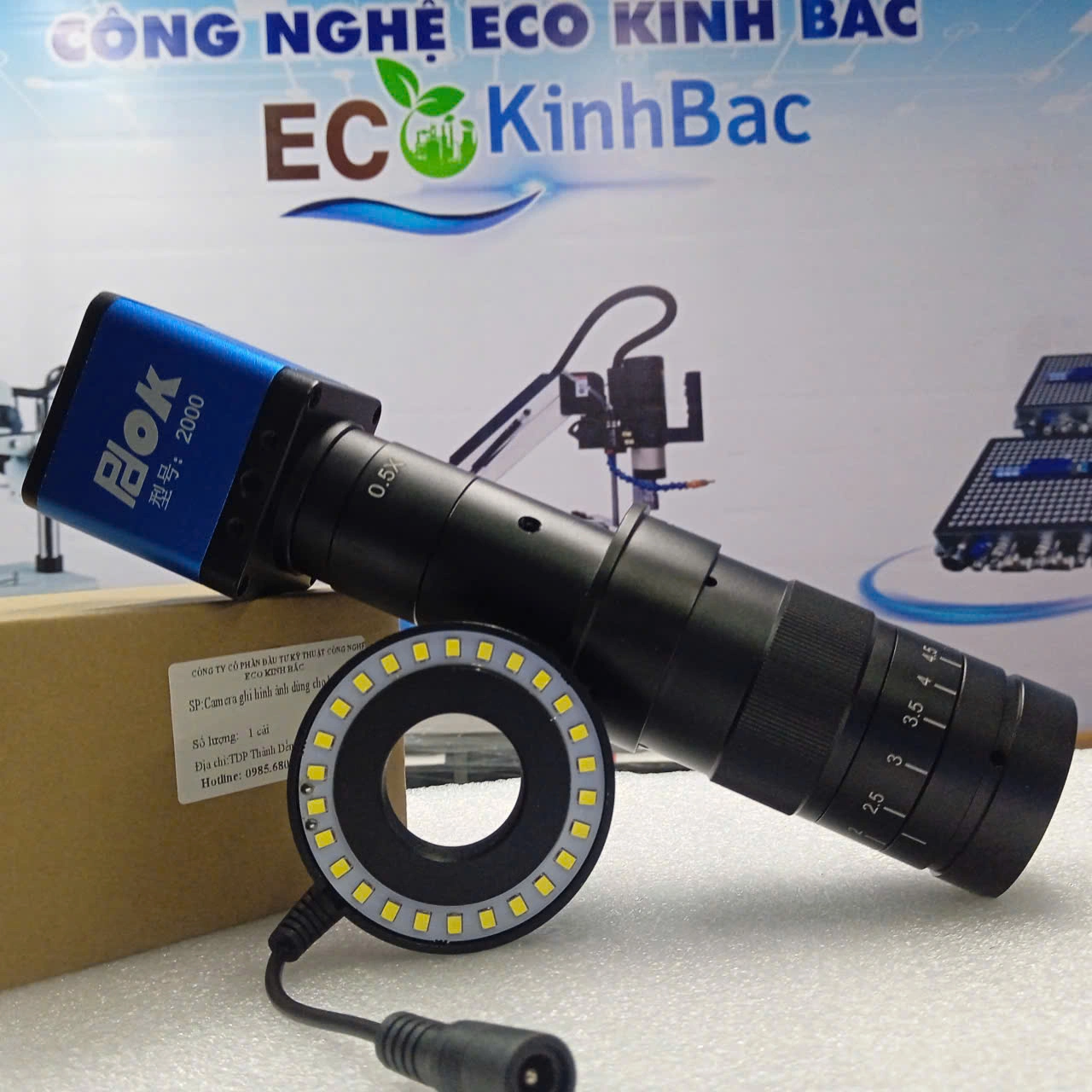

Nếu doanh nghiệp cần quan sát trực tiếp trên màn hình, ghi hình hoặc chia sẻ hình ảnh cho nhiều người cùng kiểm tra, có thể tham khảo bộ kính hiển vi quang học PDOK-EC2000 đang được Eco Kinh Bắc cung cấp trong danh mục kính hiển vi, đi kèm camera 16MP, đèn LED và màn hình.
5. Lens phù hợp giúp nâng cao hiệu quả kiểm tra
Một hệ thống kính hiển vi công nghiệp hiệu quả cần tạo được sự cân bằng giữa:
Độ phóng đại – độ phân giải – trường nhìn – khoảng cách làm việc – ánh sáng – nhu cầu thao tác.
Ví dụ, công việc sửa chữa PCB cần nhiều không gian thao tác có thể ưu tiên hệ thống có WD lớn. Ngược lại, công việc kiểm tra một chi tiết cực nhỏ có thể ưu tiên khả năng phân giải và phóng đại.
Do đó, không có một loại lens phù hợp cho tất cả các ngành sản xuất.
Doanh nghiệp cũng có thể tham khảo kính hiển vi soi nổi công nghiệp của Eco Kinh Bắc để lựa chọn giữa các cấu hình quang học khác nhau, tùy theo sản phẩm và mục đích kiểm tra thực tế.
6. Eco Kinh Bắc – cung cấp và tư vấn kính hiển vi công nghiệp

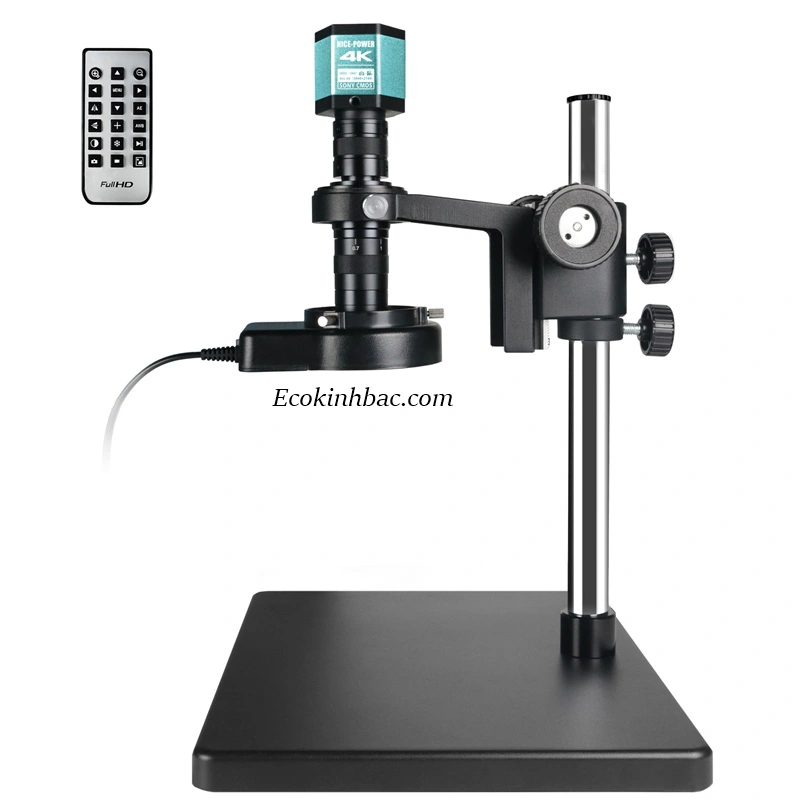

Eco Kinh Bắc cung cấp nhiều giải pháp kính hiển vi công nghiệp, kính hiển vi soi nổi, kính hiển vi kỹ thuật số và camera kính hiển vi phục vụ QC, kiểm tra linh kiện, lắp ráp điện tử, PCB, cơ khí chính xác và nhiều ứng dụng sản xuất khác. Danh mục hiện có nhiều lựa chọn từ kính hiển vi quang học đến hệ thống camera và kính hiển vi 4K.
Thay vì chỉ lựa chọn theo số X, Eco Kinh Bắc tư vấn dựa trên kích thước sản phẩm, chi tiết cần quan sát, khoảng cách thao tác, yêu cầu độ nét, trường nhìn và phương pháp kiểm tra thực tế.
Khách hàng có thể gửi hình ảnh sản phẩm, linh kiện hoặc yêu cầu kiểm tra để Eco Kinh Bắc tư vấn cấu hình phù hợp, hạn chế tình trạng mua kính quá yếu, quá mạnh hoặc không đáp ứng được khoảng cách thao tác.
Kết luận
Lens kính hiển vi công nghiệp có ảnh hưởng rất lớn đến chất lượng quan sát và hiệu quả kiểm tra. Một hệ thống quang học phù hợp không chỉ mang lại hình ảnh rõ nét mà còn quyết định khả năng thao tác, trường nhìn và khoảng cách làm việc trong thực tế.
Nếu doanh nghiệp đang tìm kiếm kính hiển vi công nghiệp, kính hiển vi soi nổi hoặc hệ thống camera kính hiển vi, hãy lựa chọn dựa trên nhu cầu kiểm tra thực tế thay vì chỉ nhìn vào con số phóng đại.
