Kết Hợp Phụ Kiện D16/D28 Từ Định Vị Đến Kẹp Giữ Phôi Trên Bàn Gá Hàn

Bàn gá hàn 3D phát huy hiệu quả nhờ hệ thống phụ kiện

Một chiếc bàn gá hàn 3D không chỉ đơn giản là một mặt bàn có hệ thống lỗ. Giá trị của hệ thống nằm ở khả năng kết hợp bàn với nhiều loại phụ kiện để tạo thành bộ gá phù hợp với từng sản phẩm.

Từ thước định vị, khối đỡ, cữ chặn, chốt, kẹp góc đến bộ gá nhanh, mỗi phụ kiện đảm nhiệm một nhiệm vụ riêng.

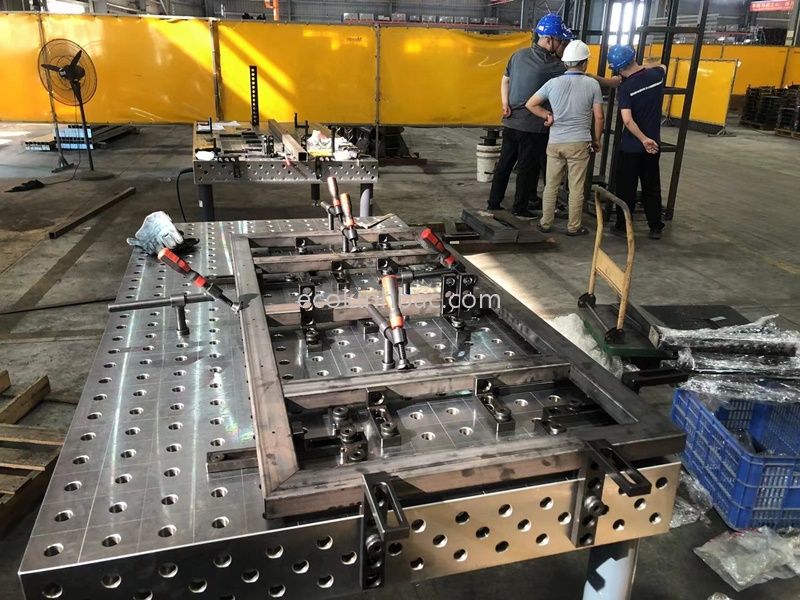

Khi được phối hợp theo đúng trình tự, người vận hành có thể tạo bộ gá phục vụ nhiều dạng khung và chi tiết cơ khí.

Bước 1: Xác định chuẩn của sản phẩm

Trước tiên cần đọc bản vẽ và xác định những kích thước, góc hoặc vị trí quan trọng.

Thước định vị có thể được sử dụng để xác định khoảng cách giữa các điểm. Cữ chặn giúp tạo mặt chuẩn để phôi được đưa về cùng một vị trí.

Bước 2: Bố trí khối đỡ

Sau khi xác định chuẩn, khối đỡ được bố trí tại những vị trí cần tạo điểm tựa.

Với chi tiết dài, có thể cần nhiều điểm đỡ. Với chi tiết dạng hộp hoặc kết cấu phức tạp, có thể kết hợp khối L, khối U hoặc các phụ kiện hỗ trợ hình dạng.

Bước 3: Cố định phụ kiện bằng chốt

Khi vị trí đã được xác định, sử dụng chốt phù hợp với hệ bàn để cố định phụ kiện.

D16 sử dụng hệ phụ kiện dành cho lỗ Ø16; D28 sử dụng hệ phụ kiện dành cho lỗ Ø28.

Đây là điểm cần đặc biệt lưu ý khi lựa chọn phụ kiện, bởi hai hệ bàn có kích thước lỗ khác nhau.

Bước 4: Đặt phôi vào bộ gá

Phôi được đưa vào vị trí dựa trên các điểm tựa và cữ đã thiết lập.

Các mặt hoặc cạnh cần làm chuẩn được đưa tiếp xúc với cữ. Nếu cần điều chỉnh cao độ, có thể bổ sung phụ kiện điều chỉnh phù hợp.

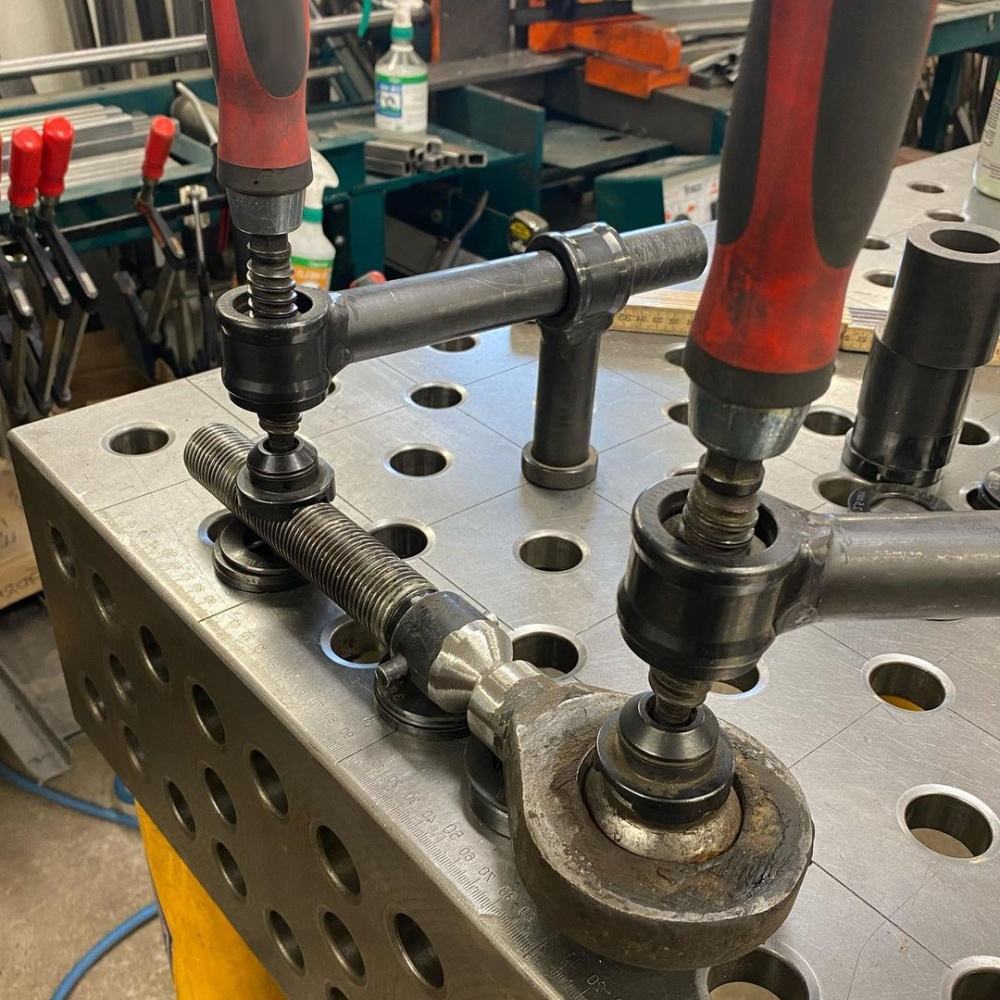

Bước 5: Sử dụng kẹp để giữ phôi

Sau khi phôi nằm đúng vị trí, kẹp được sử dụng để giữ.

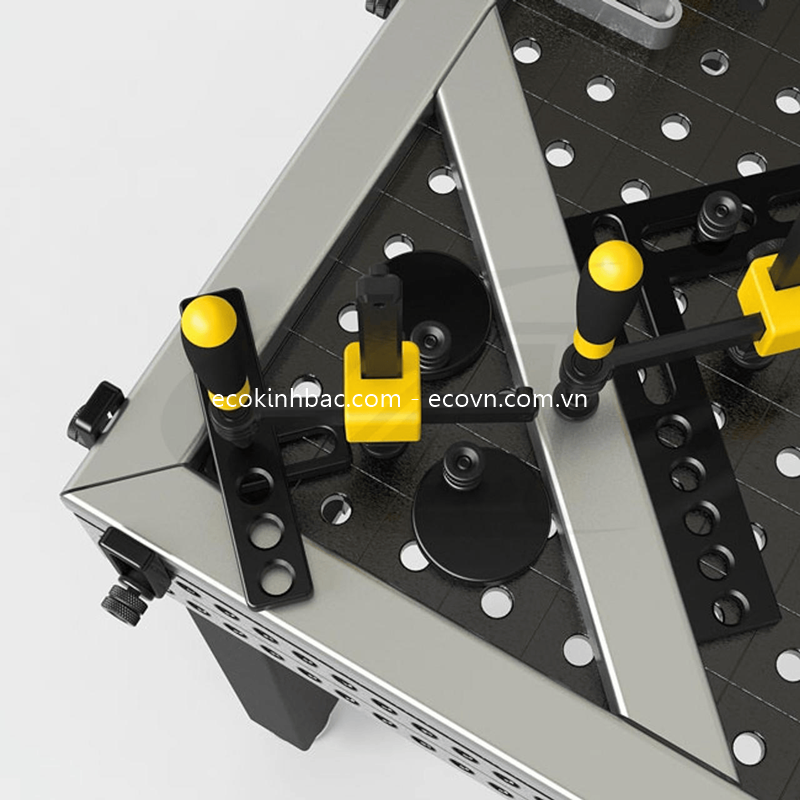

Tùy hình dạng sản phẩm có thể lựa chọn kẹp nhanh, kẹp góc 45°, 90°, 180° hoặc các loại kẹp chuyên dụng.

Với những công việc cần thay đổi nhanh, bộ gá nhanh có thể được kết hợp để giảm thao tác tháo lắp.

Bước 6: Kiểm tra trước khi hàn

Trước khi tiến hành hàn, nên kiểm tra các kích thước quan trọng, góc và vị trí của chi tiết.

Đây là bước quan trọng bởi một bộ gá chỉ phát huy hiệu quả khi phôi được đặt đúng chuẩn ngay từ đầu.

Bước 7: Hàn và tháo phôi

Sau khi hoàn tất kiểm tra, tiến hành hàn theo quy trình công nghệ phù hợp.

Khi kết thúc, tháo kẹp và lấy sản phẩm ra khỏi bộ gá. Nếu sản xuất cùng mã hàng, cấu hình phụ kiện có thể được giữ lại để sử dụng cho các sản phẩm tiếp theo.

Công thức phối hợp phụ kiện dễ nhớ

Người mới sử dụng có thể hình dung hệ thống theo chuỗi:

Bàn gá hàn → thước tạo chuẩn → khối đỡ → cữ chặn → chốt định vị → đặt phôi → kẹp giữ → kiểm tra → hàn.

Không phải sản phẩm nào cũng cần toàn bộ các phụ kiện trên. Việc lựa chọn phụ kiện cần dựa trên hình dạng, kích thước và phương án gá thực tế.
