Bàn map 2000×1200×200 mm Grade 00 cho nhà máy

1. THÔNG SỐ KỸ THUẬT

Tên sản phẩm: Bàn map 2000×1200×200 mm

Kích thước bàn: 2000×1200×200 mm

Chiều cao bàn: 800 mm

Cấp chính xác: Grade 00

Vật liệu: Mặt bàn đá granite, khung chân bằng sắt sơn tĩnh điện

Trọng lượng: Khoảng 1.450 kg

Thương hiệu: FUHENG

2. Bàn map 2000×1200×200 mm phù hợp với nhu cầu nào?

Bàn map 2000×1200×200 mm thuộc nhóm bàn map granite kích thước lớn, phù hợp với các nhà máy cần một mặt chuẩn rộng để kiểm tra chi tiết, khuôn, jig, fixture và đồ gá kích thước lớn.

Với chiều dài 2.000 mm và chiều rộng 1.200 mm, model này tạo diện tích làm việc khoảng 2,4 m², rộng hơn đáng kể so với các bàn 1000×750 hoặc 1200×800.

Đây là lựa chọn phù hợp khi phòng QC cần mở rộng phạm vi đo nhưng chưa cần đến những bàn có kích thước rất lớn như 2500×2000 hoặc 3000×2500 mm.

3. Bàn map 2000×1200 dùng để làm gì?

Mặt bàn có thể sử dụng cho nhiều công việc đo kiểm:

Kiểm tra chi tiết CNC kích thước lớn

Kiểm tra khuôn và đế khuôn

Kiểm tra jig, fixture và đồ gá

Đo kiểm chi tiết cơ khí chính xác

Kiểm tra độ phẳng và các đặc tính hình học phù hợp

Làm mặt chuẩn cho đồng hồ so, thước đo cao và dụng cụ đo

Diện tích 2000×1200 mm cho phép kỹ thuật viên bố trí chi tiết và nhiều dụng cụ đo trên cùng một mặt chuẩn, thuận tiện cho những phép kiểm tra cần phạm vi làm việc rộng.

4. Khi nào nên chọn bàn map 2000×1200?

Model này phù hợp khi các bàn 1200×800 hoặc 1500×800 không còn đáp ứng được diện tích kiểm tra.

Bàn map 2000×1200 đáng cân nhắc khi doanh nghiệp thường xuyên kiểm tra:

Khuôn kích thước lớn

Fixture và đồ gá rộng

Chi tiết CNC dạng tấm hoặc dạng khối

Chi tiết dài trên 1 mét

Sản phẩm cần kiểm tra nhiều vị trí trên cùng mặt chuẩn

Nếu chi tiết chỉ có kích thước nhỏ, các mẫu bàn 500×500, 600×600 hoặc 1000×750 sẽ hợp lý hơn về chi phí và không gian.

Các kính thước bàn map khác

Bàn map gia công theo yêu cầu

Thước vuông granite

5. Bàn map granite Grade 00 có phù hợp với phòng QC?

Cấp Grade 00 hướng đến các ứng dụng cần độ chính xác cao của mặt chuẩn.

Tuy nhiên, doanh nghiệp không nên lựa chọn cấp chính xác chỉ theo tiêu chí “càng cao càng tốt”. Cần đối chiếu với dung sai và phương pháp đo thực tế.

Nguyên tắc lựa chọn:

Dung sai chi tiết → phạm vi đo → phương pháp kiểm tra → yêu cầu độ chính xác → cấp chính xác bàn map.

Với chi tiết cơ khí chính xác, khuôn, jig hoặc fixture có yêu cầu hình học chặt, Grade 00 là cấu hình đáng cân nhắc.

6. Bàn map 2000×1200 phù hợp với những ai?

Sản phẩm hướng đến các nhóm khách hàng có nhu cầu đo kiểm kích thước lớn:

Nhà máy cơ khí chính xác: kiểm tra chi tiết lớn.

Xưởng CNC: kiểm tra sản phẩm sau gia công.

Xưởng khuôn: kiểm tra khuôn và đế khuôn.

Bộ phận tooling: kiểm tra jig, fixture và đồ gá.

Phòng QC: xây dựng trạm đo cho sản phẩm kích thước lớn.

Phòng đo: sử dụng mặt granite làm chuẩn cho các phép đo phù hợp.

7. Ưu điểm của kích thước 2000×1200 mm

Điểm đáng chú ý của bàn map 2000×1200 là sự cân bằng giữa chiều dài và chiều rộng.

Chiều dài 2 mét phù hợp với nhiều chi tiết cơ khí lớn, trong khi chiều rộng 1,2 mét giúp kỹ thuật viên có thêm không gian thao tác theo chiều ngang.

So với bàn 2000×1000, model này mở rộng thêm vùng làm việc; trong khi so với bàn 2000×1500, kích thước 1200 mm vẫn tương đối gọn trong những phòng QC bị giới hạn diện tích.

8. Lắp đặt bàn map 2000×1200×200 mm cần lưu ý gì?

Đây là bàn map có kích thước và trọng lượng lớn, vì vậy vị trí lắp đặt cần được xác định trước.

Doanh nghiệp nên chuẩn bị:

Nền có khả năng chịu tải phù hợp

Không gian vận chuyển đủ rộng

Thiết bị nâng hạ phù hợp

Vị trí lắp đặt cố định

Phương án bảo vệ mặt granite khi vận chuyển

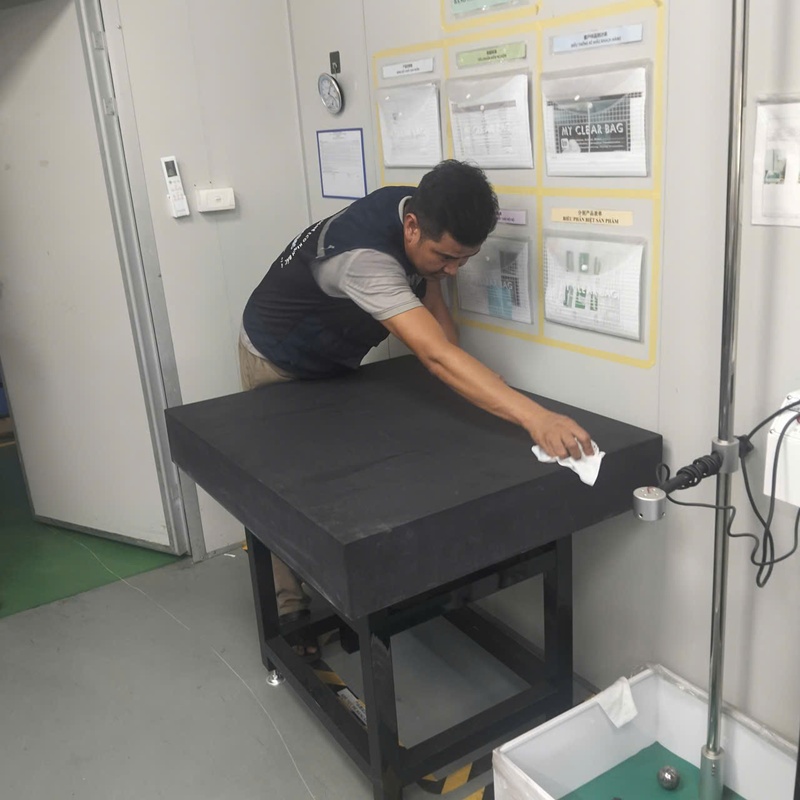

Khi sử dụng, cần giữ mặt bàn sạch, không để phoi kim loại hoặc dị vật trên bề mặt và tránh các tác động có thể gây sứt cạnh hoặc ảnh hưởng mặt chuẩn.

9. Bàn map 2000×1200 hay kích thước khác?

2000×1200×200 mm phù hợp khi doanh nghiệp cần diện tích chuẩn lớn nhưng chưa muốn sử dụng bàn quá rộng.

Nếu chi tiết có chiều rộng lớn hơn 1.200 mm, có thể cân nhắc 2000×1500 hoặc 2500×2000 mm.

Nếu chủ yếu kiểm tra chi tiết dài và hẹp, cấu hình 3000×1000 mm sẽ phù hợp hơn.

Việc lựa chọn nên dựa trên kích thước lớn nhất của chi tiết và vùng thực tế cần kiểm tra, không chỉ dựa vào diện tích bàn.

10. Kết luận

Bàn map 2000×1200×200 mm Grade 00 là lựa chọn phù hợp cho nhà máy, phòng QC, xưởng CNC, khuôn mẫu và tooling cần một mặt chuẩn granite có diện tích lớn.

Kích thước 2000×1200 mm tạo vùng làm việc rộng, phù hợp với khuôn, jig, fixture, đồ gá và các chi tiết cơ khí lớn cần kiểm tra trên một mặt chuẩn liên tục.

Với mặt đá granite, độ dày 200 mm, khung chân sắt sơn tĩnh điện và cấp chính xác Grade 00, sản phẩm phù hợp với các trạm đo chuyên nghiệp sử dụng cố định.

Nếu doanh nghiệp cần một bàn map lớn hơn 1500×800 nhưng chưa muốn sử dụng cấu hình 2000×1500 hoặc lớn hơn, model 2000×1200×200 mm là một phương án cân bằng đáng cân nhắc.
