Bàn map 3000×1000×300 mm Grade 00 cho đo kiểm

1. THÔNG SỐ KỸ THUẬT

Tên sản phẩm: Bàn map 3000×1000×300 mm

Kích thước bàn: 3000×1000×300 mm

Chiều cao bàn: 800 mm

Cấp chính xác: Grade 00

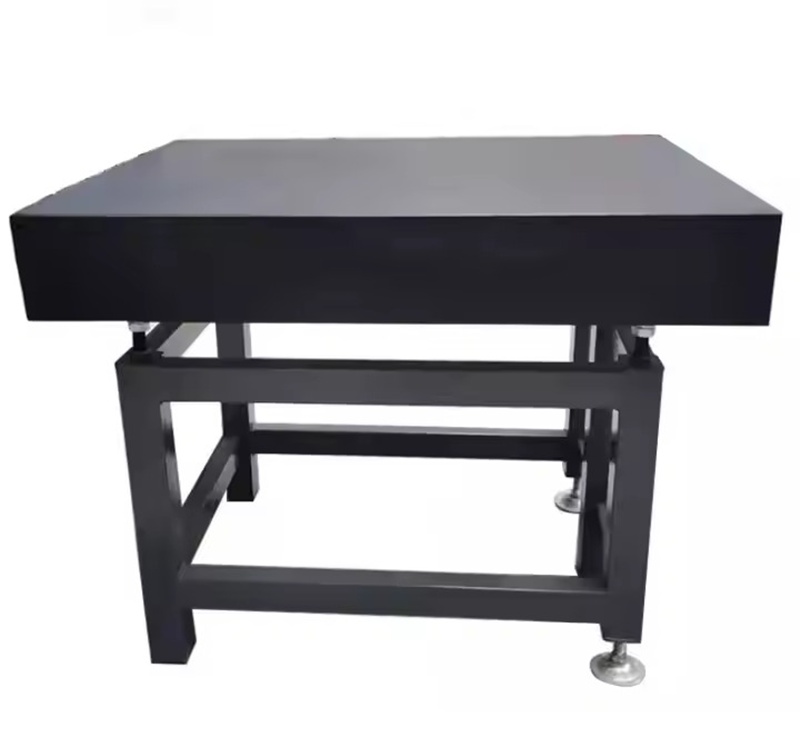

Vật liệu: Mặt bàn đá granite, khung chân bằng sắt sơn tĩnh điện

Trọng lượng: Khoảng 2.700 kg

Thương hiệu: FUHENG

2. Bàn map 3000×1000×300 mm là gì?

Bàn map 3000×1000×300 mm là dòng bàn map granite kích thước lớn, được thiết kế cho các nhà máy cần một mặt chuẩn có chiều dài tới 3 mét nhưng không yêu cầu chiều rộng quá lớn.

Với kích thước 3000×1000 mm, sản phẩm đặc biệt phù hợp với các chi tiết dạng dài, khuôn kéo dài, đồ gá, fixture và những kết cấu cơ khí cần kiểm tra trên một mặt chuẩn liên tục.

Độ dày 300 mm tạo cấu hình bàn lớn, phù hợp với các ứng dụng đo kiểm chuyên nghiệp và sử dụng cố định.

3. Bàn map 3000×1000 dùng để làm gì?

Mặt bàn có thể phục vụ nhiều nhu cầu đo kiểm trong nhà máy như:

Kiểm tra chi tiết CNC dạng dài

Kiểm tra khuôn và đế khuôn

Kiểm tra jig, fixture và đồ gá

Đo kiểm chi tiết cơ khí chính xác

Kiểm tra độ phẳng và các đặc tính hình học phù hợp

Làm mặt chuẩn cho đồng hồ so và dụng cụ đo

Chiều dài 3 mét cho phép kỹ thuật viên thực hiện các phép kiểm tra trên phạm vi lớn mà không phải liên tục thay đổi vị trí của chi tiết.

4. Khi nào nên chọn bàn map 3000×1000?

Đây là kích thước phù hợp với những doanh nghiệp có nhu cầu kiểm tra chi tiết dài nhưng không cần mặt bàn quá rộng theo chiều ngang.

Model này đáng cân nhắc khi nhà máy thường xuyên kiểm tra:

Chi tiết máy dài

Kết cấu cơ khí dạng thanh hoặc dạng tấm

Khuôn có chiều dài lớn

Jig và fixture kéo dài

Đồ gá máy CNC

Nếu chi tiết có chiều rộng lớn hơn 1 mét, doanh nghiệp nên cân nhắc các cấu hình như 3000×1500, 2500×2000 hoặc bàn map gia công theo yêu cầu.

5. Bàn map granite Grade 00 có phù hợp với phòng QC?

Grade 00 hướng đến các ứng dụng yêu cầu độ chính xác cao. Tuy nhiên, cấp chính xác cần được lựa chọn dựa trên dung sai thực tế của chi tiết và phương pháp đo.

Phòng QC nên xác định:

Dung sai chi tiết → phạm vi đo → phương pháp kiểm tra → độ chính xác cần thiết → cấp chính xác bàn map.

Không phải mọi chi tiết đều cần Grade 00. Nhưng với những ứng dụng đo kiểm cơ khí chính xác, khuôn, jig và fixture có yêu cầu hình học chặt, đây là cấu hình đáng cân nhắc.

Các kính thước bàn map khác

Bàn map gia công theo yêu cầu

Thước vuông granite

6. Bàn map 3000×1000 phù hợp với những ai?

Sản phẩm hướng đến nhóm khách hàng có nhu cầu đo kiểm chuyên nghiệp:

Nhà máy cơ khí chính xác: kiểm tra chi tiết dài.

Xưởng CNC: kiểm tra sản phẩm sau gia công.

Xưởng khuôn: kiểm tra khuôn và các bề mặt chuẩn.

Bộ phận tooling: kiểm tra jig, fixture và đồ gá.

Phòng QC: xây dựng trạm đo cho sản phẩm kích thước lớn.

Phòng đo: sử dụng mặt granite làm chuẩn cho những phép đo phù hợp.

7. Ưu điểm của cấu hình dài 3000 mm

Điểm nổi bật của bàn map 3000×1000 nằm ở chiều dài 3 mét.

So với bàn 2000×1000, model này mở rộng đáng kể phạm vi kiểm tra theo chiều dọc, phù hợp với các chi tiết dài mà vẫn giữ chiều rộng ở mức 1 mét.

Đây cũng là cấu hình phù hợp cho nhà máy muốn tận dụng không gian dạng dài trong phòng QC hoặc khu vực kiểm tra, thay vì sử dụng một bàn quá rộng không cần thiết.

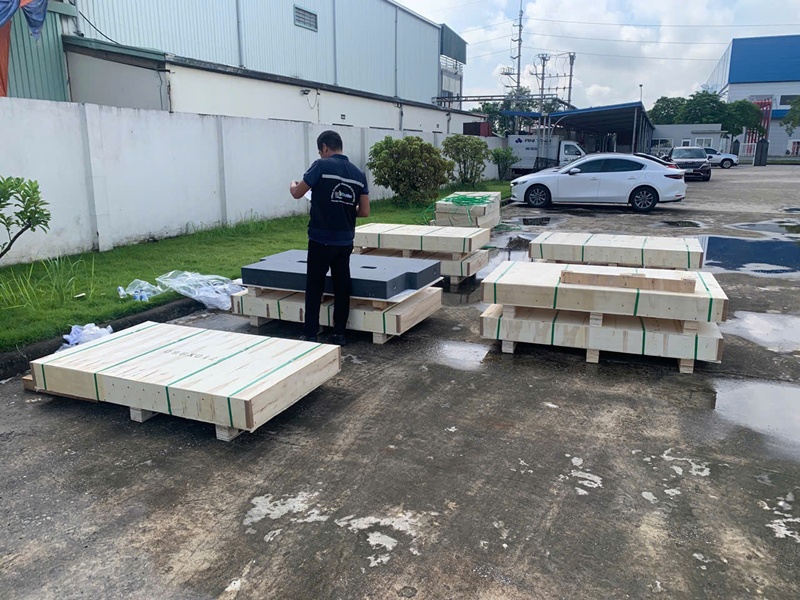

8. Lắp đặt bàn map 3000×1000×300 mm

Với kích thước và trọng lượng lớn, việc lắp đặt cần được tính toán từ trước.

Doanh nghiệp nên chuẩn bị:

Nền có khả năng chịu tải phù hợp

Không gian vận chuyển đủ rộng

Thiết bị nâng hạ chuyên dụng

Vị trí lắp đặt cố định

Phương án đưa bàn vào nhà máy

Bàn nên được đặt tại vị trí sử dụng lâu dài, hạn chế di chuyển sau khi hoàn thiện. Trong quá trình nâng hạ cần bảo vệ mặt granite và các cạnh làm việc khỏi va đập.

9. Có nên chọn 3000×1000 hay kích thước khác?

3000×1000×300 mm phù hợp khi yêu cầu chính là chiều dài mặt chuẩn.

Nếu chi tiết nhỏ hơn, có thể chọn 1500×800, 2000×1000 hoặc 2500×1000 mm để giảm chi phí và diện tích.

Nếu cần kiểm tra cả chiều dài và chiều rộng lớn, nên cân nhắc các model 3000×1500 hoặc 3000×2500 mm.

Do đó, trước khi lựa chọn cần xác định kích thước lớn nhất của chi tiết và phạm vi đo thực tế.

10. Kết luận

Bàn map 3000×1000×300 mm Grade 00 là giải pháp dành cho nhà máy, phòng QC, xưởng CNC, khuôn mẫu và tooling cần một mặt chuẩn granite dài 3 mét để kiểm tra chi tiết kích thước lớn.

Kích thước 3000×1000 mm đặc biệt phù hợp với sản phẩm dạng dài, khuôn, jig, fixture và đồ gá cần kiểm tra trên một mặt chuẩn liên tục.

Với độ dày 300 mm, mặt đá granite, khung chân sắt sơn tĩnh điện và cấp chính xác Grade 00, sản phẩm hướng đến các hệ thống đo kiểm chuyên nghiệp và sử dụng cố định.

Nếu nhu cầu chính của nhà máy là kiểm tra chi tiết dài tới 3 mét nhưng không cần chiều rộng quá lớn, bàn map 3000×1000×300 mm là một cấu hình đáng cân nhắc.
