Bàn map 2500×2000×200 mm cho kiểm tra khuôn và chi tiết lớn

1. THÔNG SỐ KỸ THUẬT

Tên sản phẩm: Bàn map 2500×2000×200 mm

Kích thước bàn: 2500×2000×200 mm

Chiều cao bàn: 800 mm

Cấp chính xác: Grade 00

Vật liệu: Mặt bàn đá granite, khung chân bằng sắt sơn tĩnh điện

Trọng lượng: Khoảng 3.100 kg

Thương hiệu: FUHENG

Bảo hành: 12 tháng

2. Bàn map 2500×2000×200 mm là gì?

Bàn map 2500×2000×200 mm thuộc nhóm bàn map granite kích thước rất lớn, dành cho những nhà máy cần một mặt chuẩn có diện tích tới 5 m² để kiểm tra các chi tiết, khuôn và đồ gá có kích thước lớn.

So với các model 1000×750, 1500×800 hay 2000×1500 mm, kích thước 2500×2000 mm cung cấp không gian làm việc rộng hơn đáng kể. Đây là lựa chọn phù hợp cho những phép đo mà việc di chuyển chi tiết hoặc thay đổi vị trí chuẩn nhiều lần có thể ảnh hưởng đến hiệu quả kiểm tra.

Các kính thước bàn map khác

Bàn map gia công theo yêu cầu

Thước vuông granite

3. Công Dụng Và Đối Tượng Sử Dụng Bàn Map 2500×2000

Bàn Map đá Granite 2500×2000 phù hợp với các doanh nghiệp cần mặt chuẩn rộng để phục vụ công tác đo kiểm và kiểm soát chất lượng, bao gồm:

• Phòng QC, phòng đo: Kiểm tra độ phẳng và các đặc tính hình học của chi tiết.

• Xưởng CNC, cơ khí chính xác: Kiểm tra chi tiết sau gia công.

• Xưởng khuôn, bộ phận tooling: Kiểm tra khuôn, jig, fixture và đồ gá.

• Nhà máy sản xuất: Đo kiểm các chi tiết dạng tấm, dạng khối hoặc dạng dài.

Với chiều dài 2500 mm, bàn Map tạo không gian thuận tiện để kiểm tra chi tiết lớn và di chuyển thiết bị đo trên phạm vi rộng.

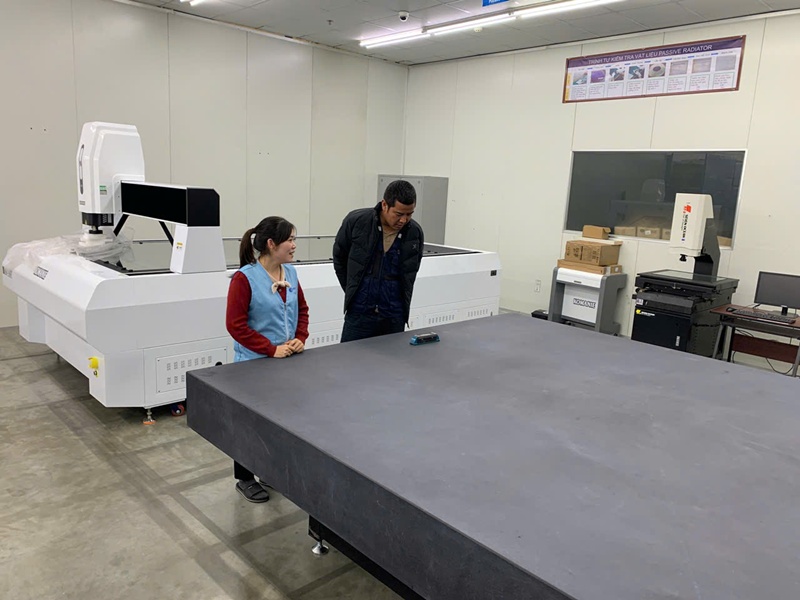

Giao bàn map cho Công ty Khoa học Kỹ thuật Điện tử BOYUE - KCN Song Khê - Nội Hoàng

4. Khi nào nên chọn bàn map 2500×2000?

Đây là kích thước dành cho những doanh nghiệp có nhu cầu đo kiểm khuôn, chi tiết và đồ gá cỡ lớn.

Model này phù hợp khi:

Bàn 2000×1500 không còn đủ diện tích

Chi tiết có chiều dài hoặc chiều rộng lớn

Cần kiểm tra nhiều vị trí trên cùng một mặt chuẩn

Không muốn chia nhỏ phép đo thành nhiều khu vực

Cần bố trí nhiều dụng cụ đo trên cùng một trạm

Với các chi tiết nhỏ hoặc trung bình, không nên sử dụng bàn kích thước này vì chi phí, diện tích và yêu cầu lắp đặt sẽ cao hơn nhiều so với nhu cầu thực tế.

5. Bàn map granite Grade 00 cho đo kiểm chính xác

Grade 00 hướng đến những ứng dụng yêu cầu cao về độ chính xác của mặt chuẩn.

Đối với bàn kích thước lớn như 2500×2000 mm, doanh nghiệp cần xác định cấp chính xác dựa trên dung sai của chi tiết và phương pháp đo, thay vì mặc định sử dụng cấp cao nhất.

Có thể lựa chọn theo trình tự:

Dung sai chi tiết → phạm vi đo → phương pháp đo → độ chính xác yêu cầu → cấp chính xác bàn map.

Đây là cách giúp phòng QC xác định cấu hình phù hợp và tránh đầu tư vượt quá nhu cầu.

6. Ưu điểm của bàn map kích thước 2500×2000

Điểm nổi bật nhất là diện tích mặt bàn rất lớn, cho phép kiểm tra các sản phẩm mà những bàn map thông thường không thể đáp ứng.

Chiều dài 2.500 mm phù hợp với chi tiết dài, trong khi chiều rộng 2.000 mm tạo không gian đủ rộng cho khuôn, fixture hoặc các kết cấu lớn.

Độ dày 200 mm tạo nên một khối granite lớn, phù hợp với những ứng dụng cần bề mặt chuẩn có kết cấu chắc chắn và sử dụng cố định.

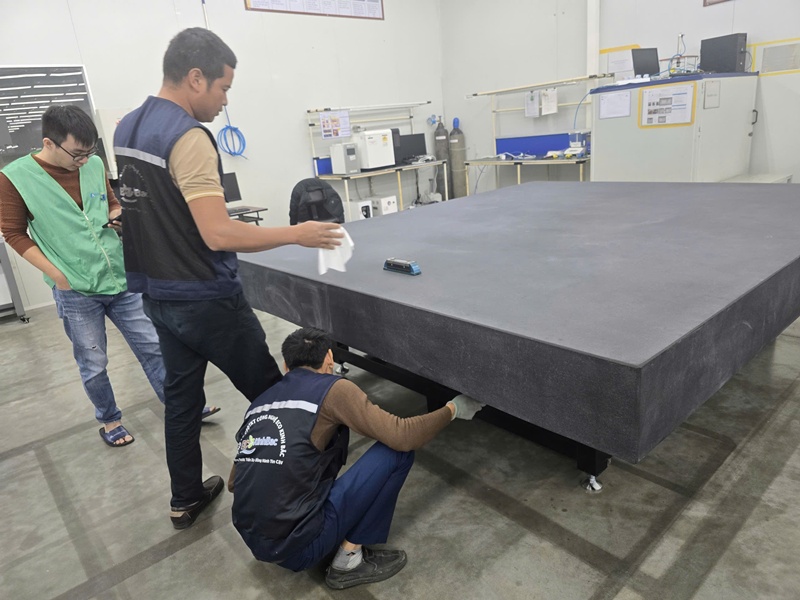

7. Lắp đặt bàn map 2500×2000 cần lưu ý gì?

Với kích thước và trọng lượng lớn, việc lắp đặt cần được tính toán từ trước. Vì vậy, cần kiểm tra nền đặt bàn, lối vận chuyển và thiết bị nâng hạ phù hợp. Sau khi lắp đặt, cần cân chỉnh và kiểm tra độ ổn định trước khi sử dụng.

Hình thức vận chuyển:

ECO Kinh Bắc hỗ trợ vận chuyển bằng xe chở hàng hoặc dịch vụ chuyển phát, tùy theo kích thước, trọng lượng sản phẩm và yêu cầu của khách hàng. Phương án vận chuyển sẽ được thống nhất trước khi giao hàng.

Khi nhận hàng, khách hàng sẽ nhận được:

1. Phiếu xuất kho hoặc biên bản giao hàng.

2. Phiếu Test Report của nhà sản xuất.

3. Giấy chứng nhận xuất xứ (C/O), theo hồ sơ và thỏa thuận cung cấp.

4. Hướng dẫn sử dụng và bảo quản sản phẩm.

ECO Kinh Bắc hỗ trợ tư vấn vận chuyển, lắp đặt và hướng dẫn sử dụng theo nhu cầu thực tế của khách hàng.

9. Có nên chọn 2500×2000 hay kích thước nhỏ hơn?

2500×2000×200 mm phù hợp khi doanh nghiệp thực sự cần diện tích mặt chuẩn rất lớn.

Nếu chi tiết chỉ có chiều dài khoảng 1–2 mét và chiều rộng nhỏ hơn, các model 1500×1200, 2000×1000 hoặc 2000×1500 mm có thể kinh tế hơn.

Ngược lại, với khuôn lớn hoặc fixture có kích thước gần 2 mét, bàn 2500×2000 sẽ mang lại nhiều không gian thao tác và giảm việc phải thay đổi vị trí đo.

10. Kết luận

Bàn map 2500×2000×200 mm là giải pháp dành cho các nhà máy có nhu cầu đo kiểm khuôn lớn, fixture lớn, jig, đồ gá và chi tiết cơ khí kích thước lớn.

Diện tích mặt bàn 2500×2000 mm tạo vùng làm việc rộng tới 5 m², phù hợp với những công việc cần một mặt chuẩn liên tục và không gian thao tác lớn.

Với mặt đá granite, độ dày 200 mm, khung chân sắt sơn tĩnh điện và cấp chính xác Grade 00, sản phẩm hướng đến các hệ thống đo kiểm chuyên nghiệp, sử dụng cố định.

Khi đầu tư model này, doanh nghiệp cần đặc biệt quan tâm đến kích thước chi tiết, dung sai, phương pháp đo, nền lắp đặt, khả năng chịu tải và phương án vận chuyển, bởi đây là dòng bàn map có kích thước và trọng lượng rất lớn.
