Bàn map 3000×1000×250 mm cho chi tiết dài

1. THÔNG SỐ KỸ THUẬT

Tên sản phẩm: Bàn map 3000×1000×250 mm

Kích thước bàn: 3000×1000×250 mm

Chiều cao bàn: 800 mm

Cấp chính xác: Grade 00

Vật liệu: Mặt bàn đá granite, khung chân bằng sắt sơn tĩnh điện

Trọng lượng: Khoảng 2.250 kg

Thương hiệu: FUHENG

Bảo hành: 12 tháng

2. Bàn map 3000×1000×250 mm là gì?

Bàn map 3000×1000×250 mm thuộc nhóm bàn map granite kích thước lớn, được thiết kế cho các nhà máy cần một mặt chuẩn dài tới 3 mét để kiểm tra chi tiết, khuôn, jig, fixture và đồ gá.

Kích thước 3000×1000 mm đặc biệt phù hợp với những sản phẩm có chiều dài lớn nhưng không cần mặt bàn quá rộng. Độ dày 250 mm tạo cấu hình chắc chắn, phù hợp với các ứng dụng đo kiểm cần sử dụng bàn cố định.

Đây là dòng sản phẩm hướng đến nhà máy cơ khí chính xác, xưởng CNC, khuôn mẫu, tooling và phòng QC chuyên nghiệp.

3. Bàn map 3000×1000 dùng để làm gì?

Với chiều dài 3 mét, sản phẩm phù hợp cho:

Kiểm tra chi tiết cơ khí dạng dài

Kiểm tra sản phẩm sau gia công CNC

Kiểm tra khuôn và đế khuôn

Kiểm tra jig, fixture và đồ gá

Đo kiểm các đặc tính hình học phù hợp

Làm mặt chuẩn cho đồng hồ so và dụng cụ đo

Một lợi thế đáng chú ý là kỹ thuật viên có thể kiểm tra chi tiết trên một mặt chuẩn liên tục, hạn chế phải thay đổi vị trí trong quá trình đo.

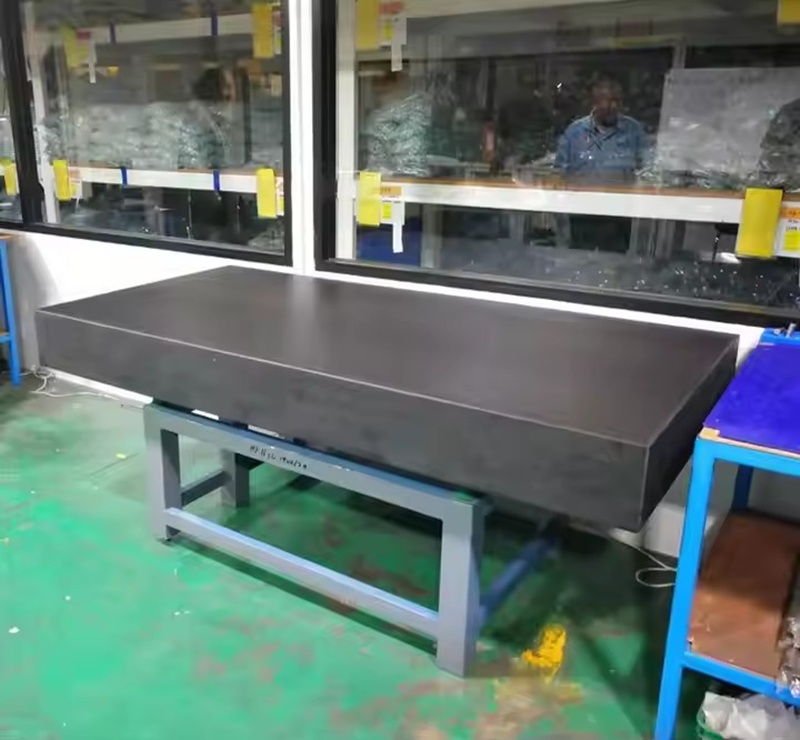

Bàn giao bàn map 3000x1000 mm cho Công ty TNHH Điện tử Foster (Bắc Ninh)

4. Vì sao nên chọn bàn map dài 3 mét?

Không phải nhà máy nào cũng cần bàn map kích thước lớn theo cả chiều dài và chiều rộng.

Bàn map 3000×1000 phù hợp với những trường hợp vấn đề chính nằm ở chiều dài vùng kiểm tra.

Model này thích hợp với:

Chi tiết máy dạng dài

Khuôn có chiều dài lớn

Đồ gá và fixture kéo dài

Chi tiết CNC dạng thanh hoặc dạng tấm

Các sản phẩm cần kiểm tra nhiều vị trí theo chiều dọc

So với bàn 3000×1500 hoặc 3000×2500, cấu hình 1000 mm chiều rộng giúp tiết kiệm diện tích khi nhà máy chỉ cần mặt chuẩn dài.

5. Bàn map Grade 00 cho phòng QC

Grade 00 là cấp chính xác cao, phù hợp với những ứng dụng cần kiểm soát tốt bề mặt chuẩn.

Tuy nhiên, cấp chính xác không nên được lựa chọn chỉ dựa vào kích thước bàn. Bộ phận QC cần đối chiếu với dung sai của sản phẩm và phương pháp đo thực tế.

Nguyên tắc nên áp dụng:

Dung sai chi tiết → phạm vi đo → phương pháp kiểm tra → độ chính xác cần thiết → cấp chính xác bàn map.

Với khuôn, fixture hoặc chi tiết cơ khí chính xác có dung sai chặt, Grade 00 là cấu hình đáng cân nhắc.

6. Bàn map 3000×1000 phù hợp với những ai?

Sản phẩm hướng đến các nhóm khách hàng có nhu cầu đo kiểm kích thước lớn:

Nhà máy cơ khí chính xác: kiểm tra chi tiết dài.

Xưởng CNC: kiểm tra sản phẩm sau gia công.

Xưởng khuôn: kiểm tra khuôn và các bề mặt chuẩn.

Bộ phận tooling: kiểm tra jig, fixture và đồ gá.

Phòng QC: xây dựng trạm đo chuyên dụng cho sản phẩm dài.

Phòng đo: sử dụng mặt granite làm chuẩn cho các phép đo phù hợp.

Các kính thước bàn map khác

Bàn map gia công theo yêu cầu

Thước vuông granite

7. Độ dày 250 mm có gì đáng chú ý?

Mặt bàn dày 250 mm tạo cấu hình lớn, phù hợp với những ứng dụng cần một bàn map có kết cấu chắc chắn và sử dụng cố định.

Kết hợp với chiều dài 3.000 mm, model này thuộc nhóm bàn có kích thước đặc biệt lớn. Vì vậy, doanh nghiệp cần xác định trước vị trí lắp đặt, nền đặt bàn và phương án vận chuyển.

Đây không phải loại bàn phù hợp để di chuyển thường xuyên giữa các khu vực sản xuất.

8. Lưu ý khi lắp đặt và sử dụng

Với trọng lượng khoảng 2.250 kg, việc vận chuyển và lắp đặt cần được chuẩn bị kỹ.

Vì vậy, cần kiểm tra nền đặt bàn, lối vận chuyển và thiết bị nâng hạ phù hợp. Sau khi lắp đặt, cần cân chỉnh và kiểm tra độ ổn định trước khi sử dụng.

Hình thức vận chuyển:

ECO Kinh Bắc hỗ trợ vận chuyển bằng xe chở hàng hoặc dịch vụ chuyển phát, tùy theo kích thước, trọng lượng sản phẩm và yêu cầu của khách hàng. Phương án vận chuyển sẽ được thống nhất trước khi giao hàng.

Khi nhận hàng, khách hàng sẽ nhận được:

1. Phiếu xuất kho hoặc biên bản giao hàng.

2. Phiếu Test Report của nhà sản xuất.

3. Giấy chứng nhận xuất xứ (C/O), theo hồ sơ và thỏa thuận cung cấp.

4. Hướng dẫn sử dụng và bảo quản sản phẩm.

ECO Kinh Bắc hỗ trợ tư vấn vận chuyển, lắp đặt và hướng dẫn sử dụng theo nhu cầu thực tế của khách hàng.

9. Bàn map 3000×1000 hay kích thước lớn hơn?

3000×1000×250 mm phù hợp khi doanh nghiệp cần chiều dài mặt chuẩn lớn nhưng chiều rộng kiểm tra không quá 1 mét.

Nếu chi tiết rộng hơn, có thể cân nhắc các cấu hình 3000×1500, 2500×2000 hoặc 3000×2500 mm.

Ngược lại, nếu chiều dài chi tiết dưới 2 mét, các model 1500×800, 2000×1000 hoặc 2000×1500 sẽ hợp lý hơn về diện tích và chi phí.

10. Kết luận

ECO Kinh Bắc cung cấp bàn Map đá Granite với nhiều kích thước và cấp chính xác, đáp ứng nhu cầu đo kiểm trong nhà máy, xưởng CNC, khuôn mẫu và phòng QC/QA. Các dòng bàn Map có nhiều quy cách để khách hàng lựa chọn, trong đó có kích thước lớn như 3000×1000×250 mm Grade 00.

Tùy theo kích thước chi tiết, yêu cầu độ phẳng và không gian lắp đặt, bạn sẽ được tư vấn cấu hình phù hợp, hỗ trợ lựa chọn sản phẩm, vận chuyển và hướng dẫn lắp đặt.

Liên hệ ngay hôm nay để được tư vấn kích thước, cấp chính xác và tình trạng hàng sẵn kho theo nhu cầu thực tế của nhà máy.
