Bàn map 600×600×130 mm Grade 00 cho đo kiểm chính xác

1. THÔNG SỐ KỸ THUẬT

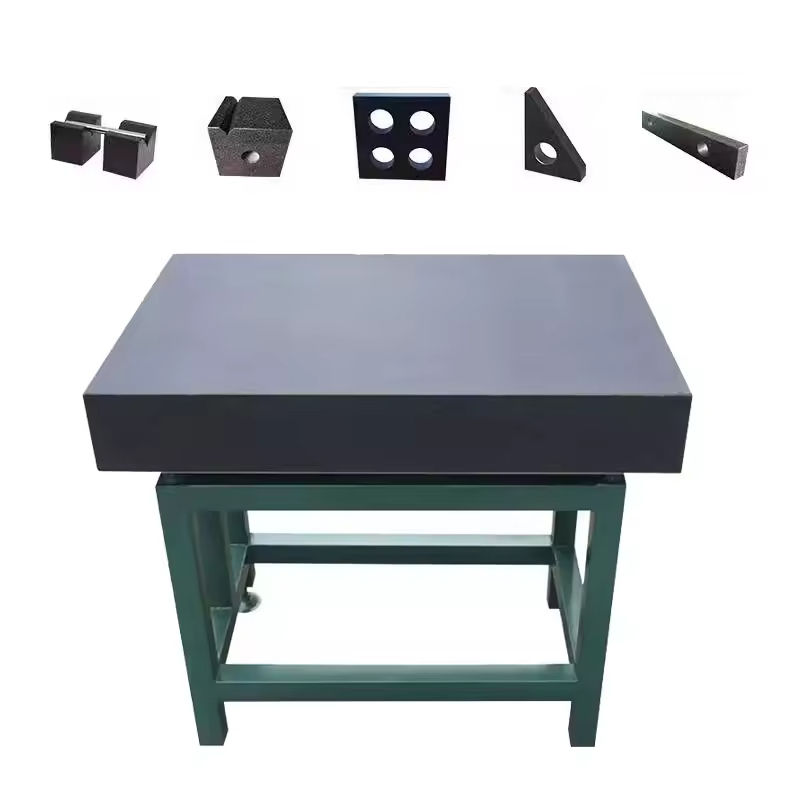

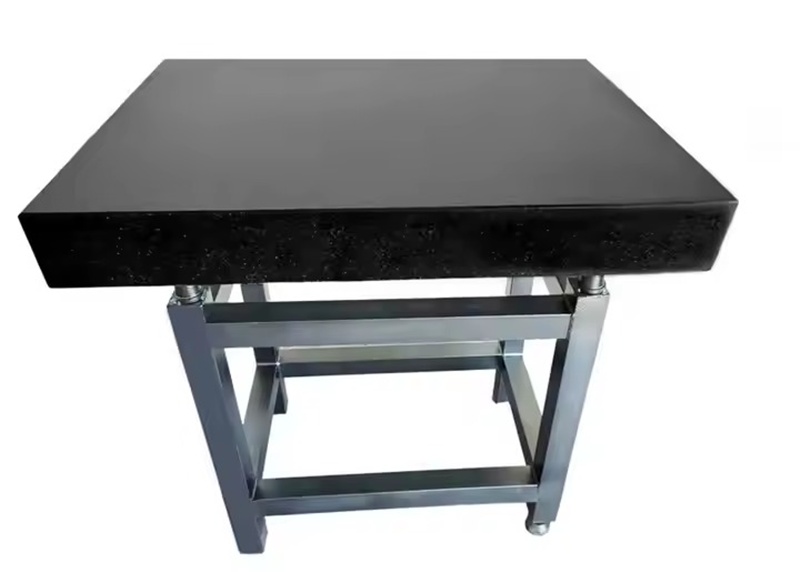

Tên sản phẩm: Bàn map 600×600×130 mm

Kích thước bàn: 600×600×130 mm

Chiều cao bàn: 800 mm

Cấp chính xác: Grade 00

Vật liệu: Mặt bàn đá granite, khung chân bằng sắt sơn tĩnh điện

Trọng lượng: Khoảng 146 kg

Thương hiệu: FUHENG

Bảo hành: 12 tháng

2. Bàn map 600×600×130 mm là gì?

Bàn map 600×600×130 mm là bàn chuẩn sử dụng mặt đá granite làm bề mặt tham chiếu cho các công việc đo kiểm cơ khí. Kích thước 600×600 mm tạo diện tích làm việc vuông, cân đối, phù hợp với nhiều chi tiết có kích thước trung bình.

So với các mẫu 400×400 hoặc 500×500, model này cho không gian đặt chi tiết và dụng cụ đo rộng hơn nhưng vẫn dễ bố trí trong phòng QC.

Cấp chính xác Grade 00 hướng đến những ứng dụng cần độ chính xác cao trong kiểm tra cơ khí và đo kiểm chất lượng.

Các kính thước bàn map khác

Bàn map gia công theo yêu cầu

Thước vuông granite

3. Công Dụng Và Đối Tượng Sử Dụng Bàn Map 600×600

Bàn Map đá Granite 600×600 phù hợp với các doanh nghiệp cần mặt chuẩn rộng để phục vụ công tác đo kiểm và kiểm soát chất lượng, bao gồm:

• Phòng QC, phòng đo: Kiểm tra độ phẳng và các đặc tính hình học của chi tiết.

• Xưởng CNC, cơ khí chính xác: Kiểm tra chi tiết sau gia công.

• Xưởng khuôn, bộ phận tooling: Kiểm tra khuôn, jig, fixture và đồ gá.

• Nhà máy sản xuất: Đo kiểm các chi tiết dạng tấm, dạng khối hoặc dạng dài.

Mặt bàn có thể kết hợp với đồng hồ so, thước đo cao và các dụng cụ đo cơ khí khác tùy theo yêu cầu của từng phép đo.

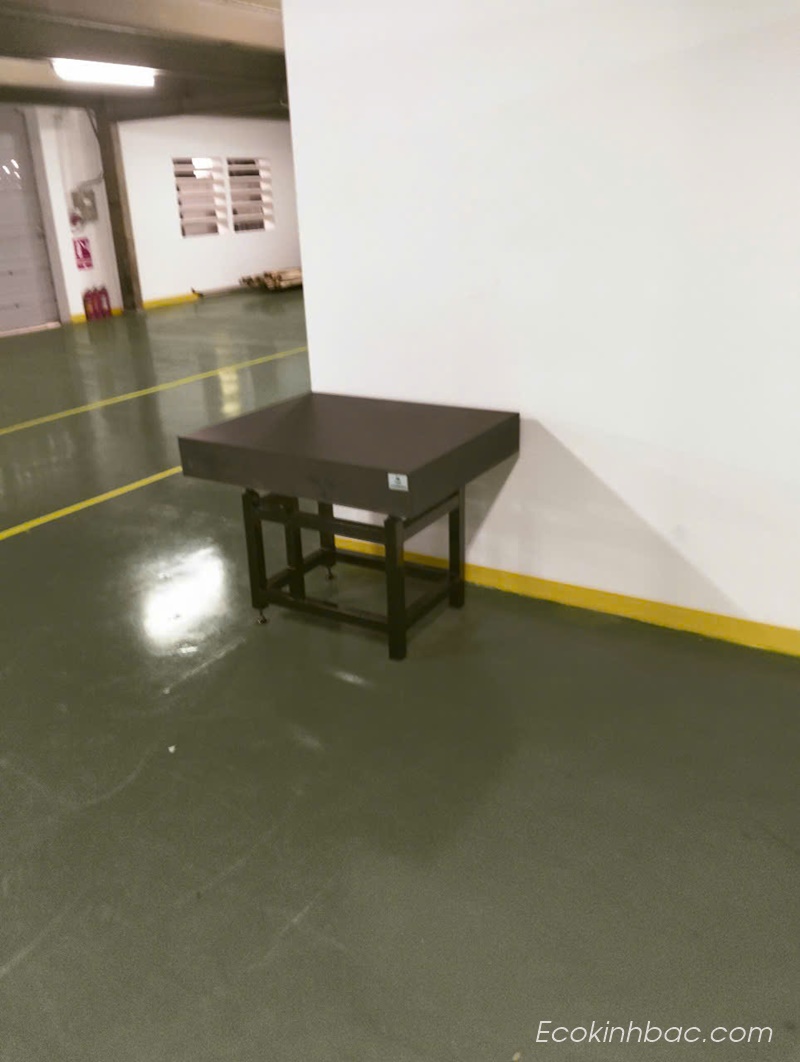

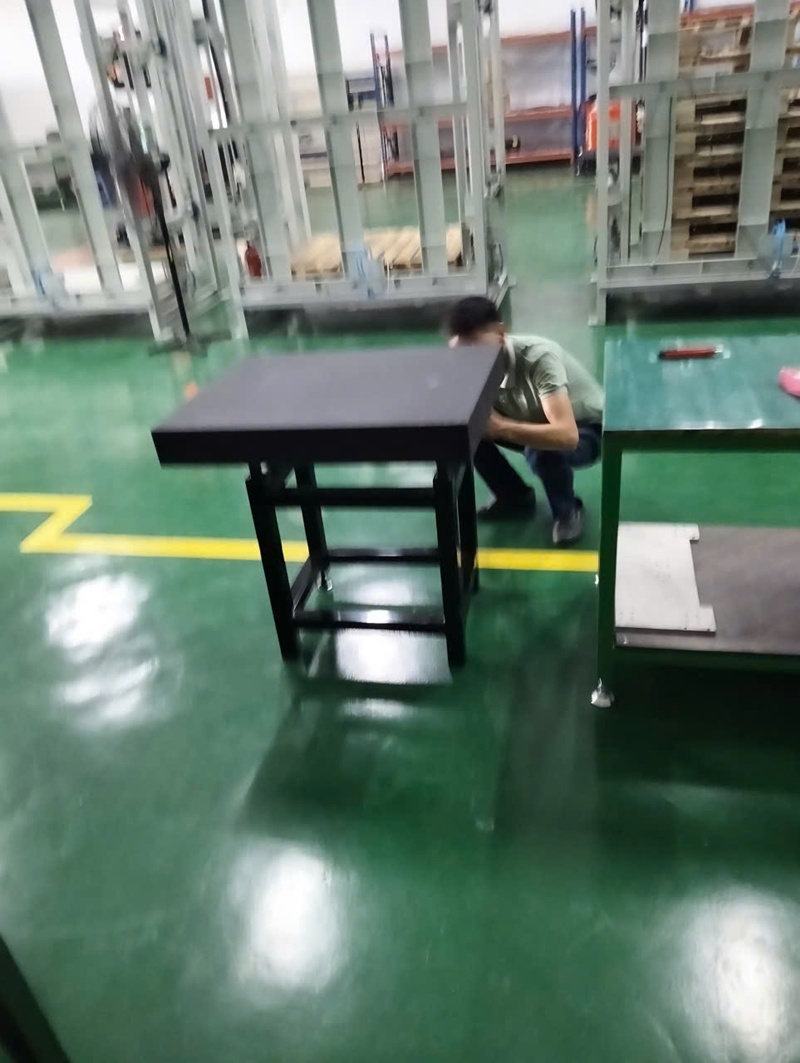

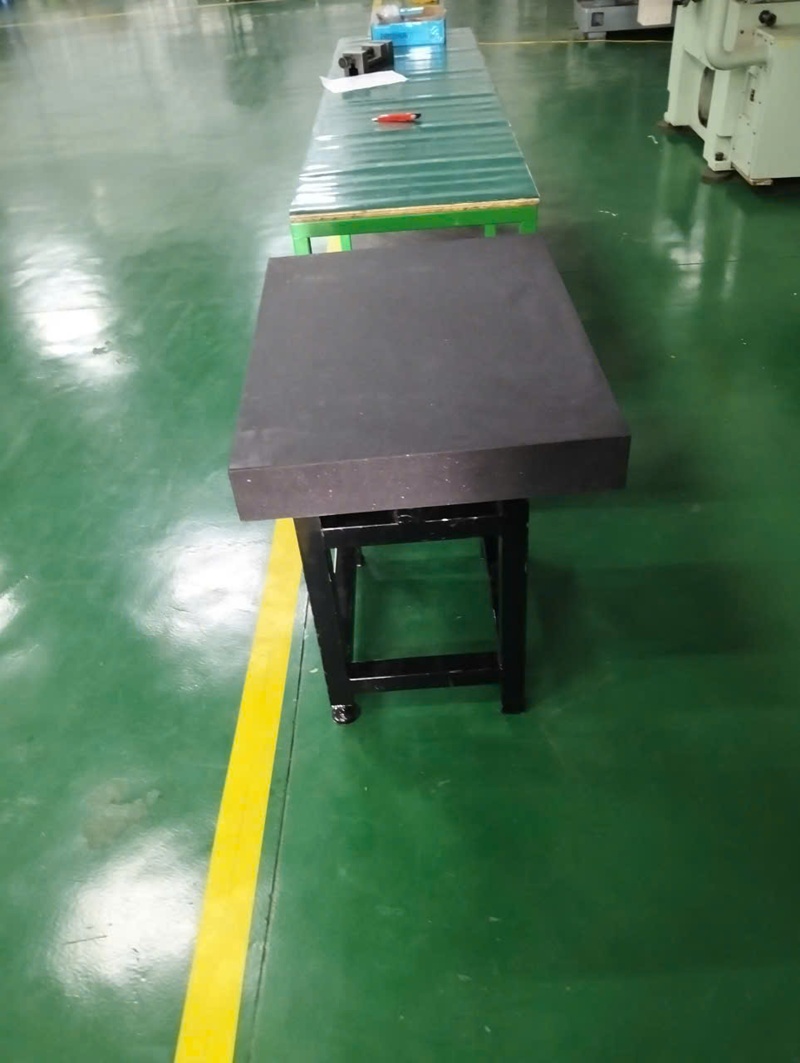

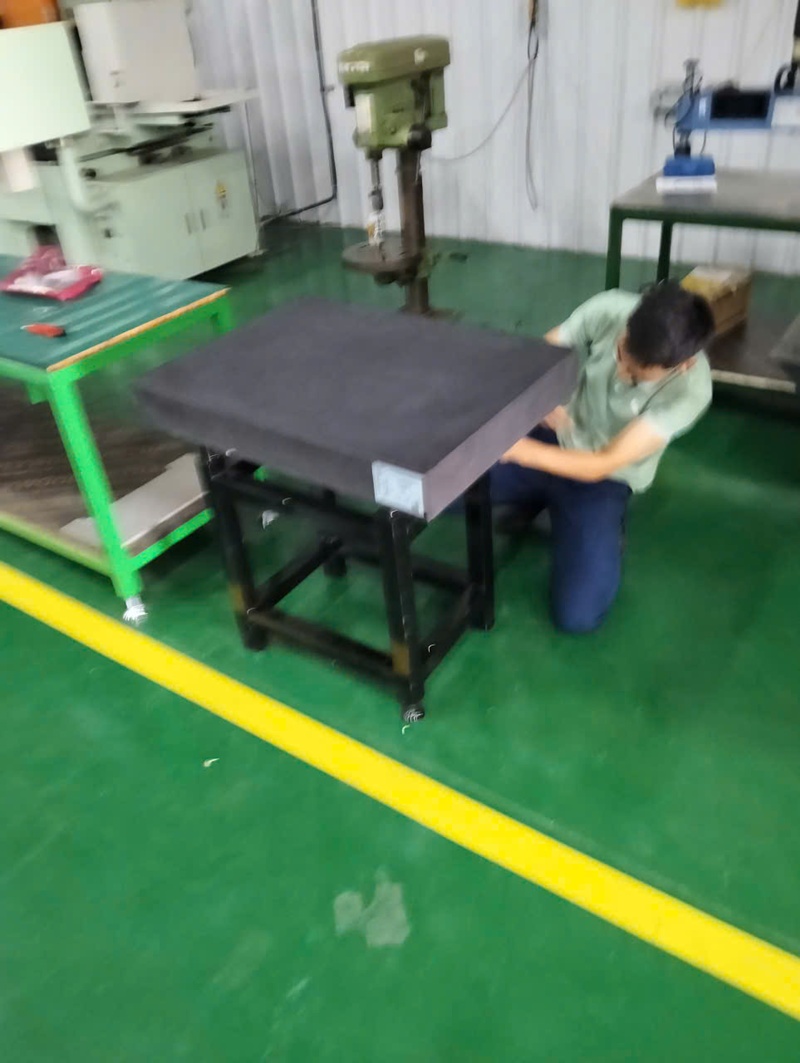

Bàn giao bàn map cho Công ty TNHH OH TECH - Phương Liễu, Bắc Ninh

4. Vì sao kích thước 600×600 phù hợp với phòng QC?

Điểm đáng chú ý của bàn map granite 600×600 là mặt bàn vuông, tạo vùng làm việc cân đối theo cả hai chiều.

Kích thước này phù hợp khi kỹ thuật viên cần:

Đặt chi tiết kích thước trung bình

Bố trí thêm dụng cụ đo

Di chuyển đồng hồ so trên phạm vi rộng

Thực hiện nhiều thao tác trên cùng một mặt chuẩn

So với bàn có kích thước nhỏ, 600×600 cho không gian làm việc thoải mái hơn mà chưa quá cồng kềnh như các mẫu bàn lớn.

5. Bàn map Grade 00 có phù hợp với nhu cầu của bạn?

Grade 00 là cấp chính xác cao, phù hợp với những ứng dụng cần kiểm soát tốt bề mặt chuẩn.

Tuy nhiên, không phải mọi nhà máy đều cần sử dụng cấp này. Việc lựa chọn nên căn cứ vào:

Dung sai của chi tiết → phương pháp đo → độ chính xác yêu cầu → cấp chính xác của bàn map.

Nếu thường xuyên kiểm tra chi tiết cơ khí chính xác, jig, fixture hoặc khuôn có yêu cầu dung sai chặt, Grade 00 là lựa chọn đáng cân nhắc.

6. Kết cấu và khả năng bố trí

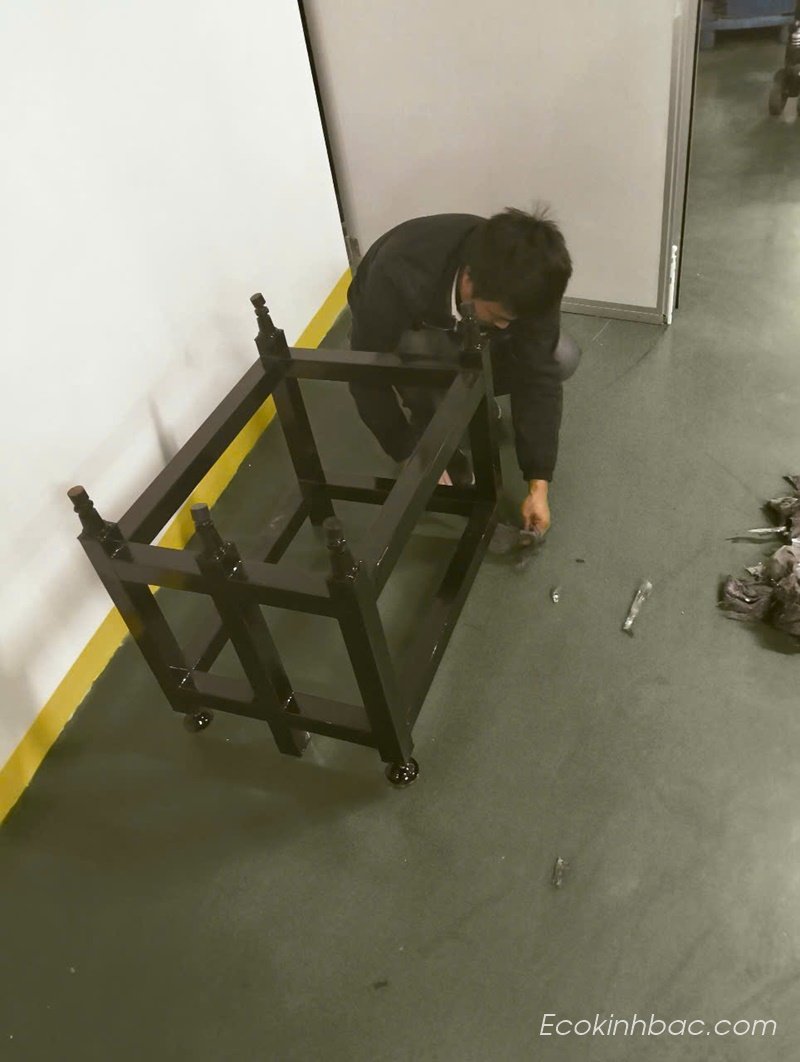

Bàn sử dụng khung chân sắt sơn tĩnh điện, chiều cao khoảng 800 mm, tạo thành một trạm đo độc lập.

Độ dày mặt bàn 130 mm tạo cấu hình phù hợp cho các công việc cần bề mặt chuẩn ổn định.

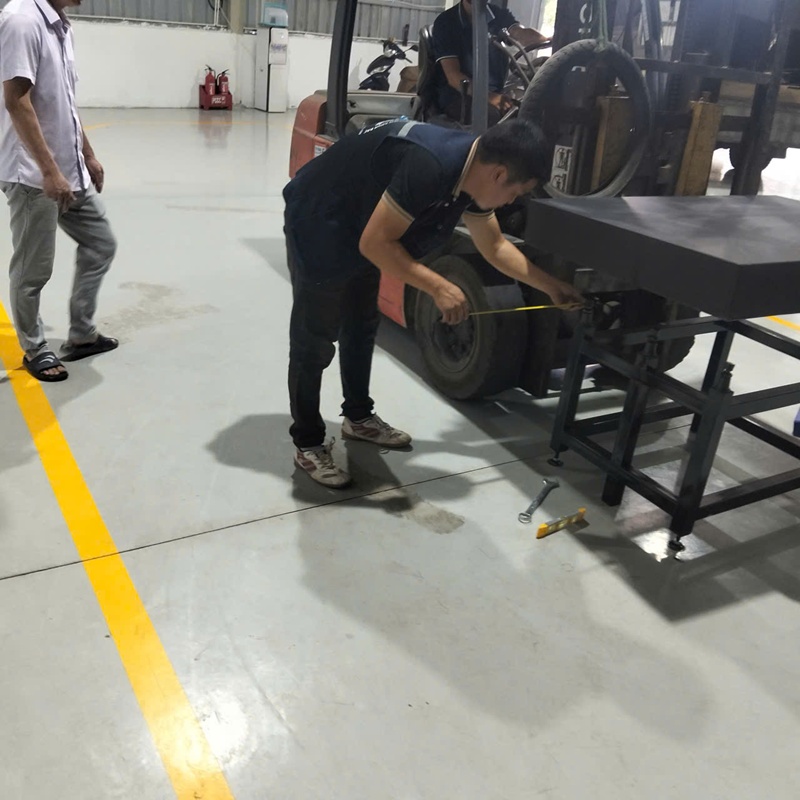

Với trọng lượng khoảng 146 kg, vị trí lắp đặt cần có nền chắc chắn và ổn định. Khi vận chuyển nên sử dụng phương án nâng hạ phù hợp để hạn chế tác động lên mặt đá và cạnh bàn.

Hình thức vận chuyển:

ECO Kinh Bắc hỗ trợ vận chuyển bằng xe chở hàng hoặc dịch vụ chuyển phát, tùy theo kích thước, trọng lượng sản phẩm và yêu cầu của khách hàng. Phương án vận chuyển sẽ được thống nhất trước khi giao hàng.

Khi nhận hàng, khách hàng sẽ nhận được:

1. Phiếu xuất kho hoặc biên bản giao hàng.

2. Phiếu Test Report của nhà sản xuất.

3. Giấy chứng nhận xuất xứ (C/O), theo hồ sơ và thỏa thuận cung cấp.

4. Hướng dẫn sử dụng và bảo quản sản phẩm.

ECO Kinh Bắc hỗ trợ tư vấn vận chuyển, lắp đặt và hướng dẫn sử dụng theo nhu cầu thực tế của khách hàng.

7. Lưu ý khi sử dụng bàn map

Trước khi đo, cần vệ sinh mặt bàn và chi tiết để loại bỏ bụi, phoi kim loại hoặc các dị vật có thể ảnh hưởng đến vị trí đặt.

Không nên dùng bàn map để kê phôi, đặt vật nặng hoặc thực hiện các công việc có nguy cơ va đập.

Khi đặt dụng cụ đo lên mặt granite, nên thao tác nhẹ nhàng và tránh kéo lê vật có cạnh sắc.

Đối với bàn Grade 00, việc bảo quản và kiểm soát tình trạng mặt chuẩn cần được thực hiện cẩn thận.

8. Nên chọn bàn map 600×600 hay kích thước khác?

600×600×130 mm phù hợp khi doanh nghiệp cần một mặt bàn vuông có diện tích làm việc tương đối rộng.

Nếu chi tiết nhỏ, bàn 400×400 hoặc 500×500 có thể tiết kiệm không gian hơn.

Nếu kiểm tra chi tiết dài, khuôn lớn hoặc fixture lớn, có thể lựa chọn 600×900, 800×1000 hoặc bàn map gia công theo yêu cầu.

Do đó, quyết định nên dựa trên kích thước chi tiết và phạm vi đo thực tế, không chỉ dựa vào kích thước bàn.

9. Kết luận

Bàn map 600×600×130 mm Grade 00 là lựa chọn phù hợp cho phòng QC, phòng đo, xưởng CNC, tooling và các doanh nghiệp cơ khí chính xác cần một mặt chuẩn granite có diện tích làm việc rộng.

Kích thước 600×600 mm tạo vùng thao tác cân đối, trong khi độ dày 130 mm phù hợp với những công việc cần một bàn chuẩn có kết cấu chắc chắn.

Khi lựa chọn bàn map, doanh nghiệp nên xem xét đồng thời kích thước chi tiết, dung sai, phương pháp đo, không gian lắp đặt và cấp chính xác để lựa chọn đúng model cho nhu cầu thực tế.

Liên hệ ngay hôm nay để được tư vấn kích thước, cấp chính xác và tình trạng hàng sẵn kho theo nhu cầu thực tế nhà máy của bạn.
