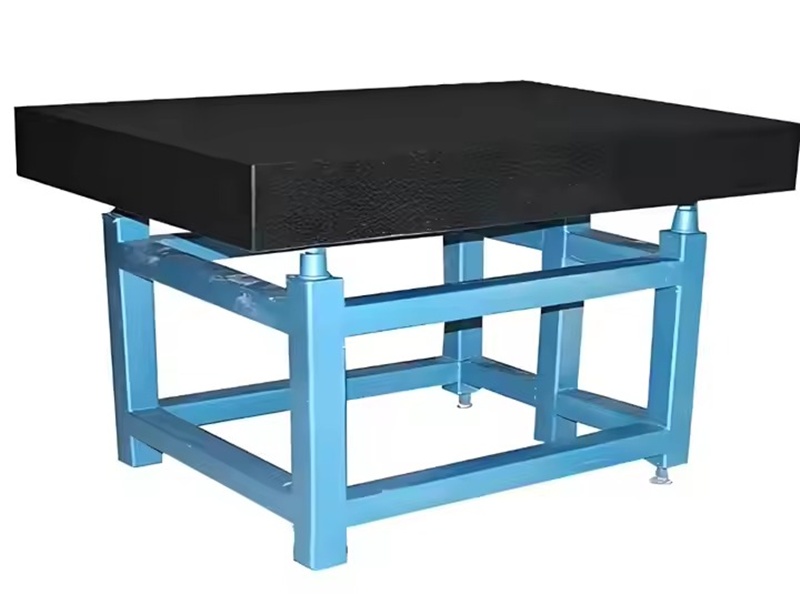

Bàn map 900×600×130 mm Grade 00 cho phòng đo

1. THÔNG SỐ KỸ THUẬT

Tên sản phẩm: Bàn map 900×600×130 mm

Kích thước bàn: 900×600×130 mm

Chiều cao bàn: 800 mm

Cấp chính xác: Grade 00

Vật liệu: Mặt bàn đá granite, khung chân bằng sắt sơn tĩnh điện

Trọng lượng: Khoảng 218 kg

Thương hiệu: FUHENG

2. Bàn map 900×600×130 mm phù hợp với nhu cầu nào?

Bàn map 900×600×130 mm thuộc nhóm bàn chuẩn có diện tích làm việc lớn, phù hợp với phòng QC, phòng đo và các xưởng gia công cần kiểm tra chi tiết có kích thước trung bình đến lớn.

Chiều dài 900 mm tạo không gian thuận lợi để đặt các chi tiết dài hoặc bố trí đồng thời nhiều dụng cụ đo. Chiều sâu 600 mm vẫn đủ gọn để sử dụng trong nhiều khu vực đo kiểm của nhà máy.

Độ dày 130 mm giúp bàn có kết cấu phù hợp với các ứng dụng cần mặt chuẩn ổn định.

Các kính thước bàn map khác

Bàn map gia công theo yêu cầu

Thước vuông granite

3. Bàn map 900×600 dùng để làm gì?

Sản phẩm có thể được sử dụng làm mặt chuẩn cho:

Kiểm tra chi tiết sau gia công CNC

Đo kiểm bằng đồng hồ so

Sử dụng thước đo cao

Kiểm tra độ phẳng và các đặc tính hình học phù hợp

Kiểm tra jig, fixture và đồ gá

Đo các chi tiết có chiều dài tương đối lớn

So với các mẫu bàn 400×400 hoặc 500×500, diện tích 900×600 giúp kỹ thuật viên có không gian thao tác rộng hơn, đặc biệt khi cần dịch chuyển dụng cụ đo trên một vùng lớn.

4. Vì sao nên chọn bàn map 900×600?

Kích thước 900×600 mm phù hợp với khách hàng cần mở rộng diện tích mặt chuẩn nhưng chưa muốn sử dụng những mẫu bàn quá lớn.

Model này có thể đáp ứng tốt nhu cầu của:

Phòng QC nhà máy

Xưởng CNC

Bộ phận tooling

Xưởng khuôn

Phòng đo cơ khí chính xác

Đây cũng là lựa chọn phù hợp khi chi tiết có chiều dài lớn hơn khả năng làm việc của các bàn map kích thước nhỏ.

5. Bàn map granite Grade 00 có ưu điểm gì?

Mặt bàn sử dụng đá granite, phù hợp với các công việc cần một bề mặt chuẩn phục vụ đo kiểm.

Cấp chính xác Grade 00 hướng đến những ứng dụng yêu cầu độ chính xác cao. Tuy nhiên, cấp chính xác cần được lựa chọn dựa trên dung sai sản phẩm và phương pháp đo thực tế.

Nguyên tắc nên áp dụng:

Dung sai chi tiết → yêu cầu phép đo → độ chính xác cần thiết → cấp chính xác bàn map.

Nếu nhu cầu đo không đòi hỏi Grade 00, doanh nghiệp có thể cân nhắc cấp chính xác khác để tối ưu chi phí.

6. Bàn map 900×600 phù hợp với chi tiết nào?

Với diện tích 900×600 mm, sản phẩm phù hợp hơn với các chi tiết có kích thước trung bình và lớn như:

• Chi tiết CNC dạng khối.
• Đế máy.
• Chi tiết khuôn.
• Jig và fixture.
• Đồ gá.
• Các chi tiết cần kiểm tra trên phạm vi dài.

Đối với những sản phẩm có kích thước lớn hơn nữa, nên cân nhắc các model 1000×1000 mm hoặc các cấu hình bàn map theo yêu cầu.

7. Khung chân và khả năng bố trí

Bàn được thiết kế với khung chân sắt sơn tĩnh điện, chiều cao khoảng 800 mm, tạo thành một trạm đo độc lập.

Với kích thước mặt bàn khá lớn và trọng lượng đáng kể, vị trí lắp đặt cần có nền chắc chắn, ổn định và thuận tiện cho thao tác.

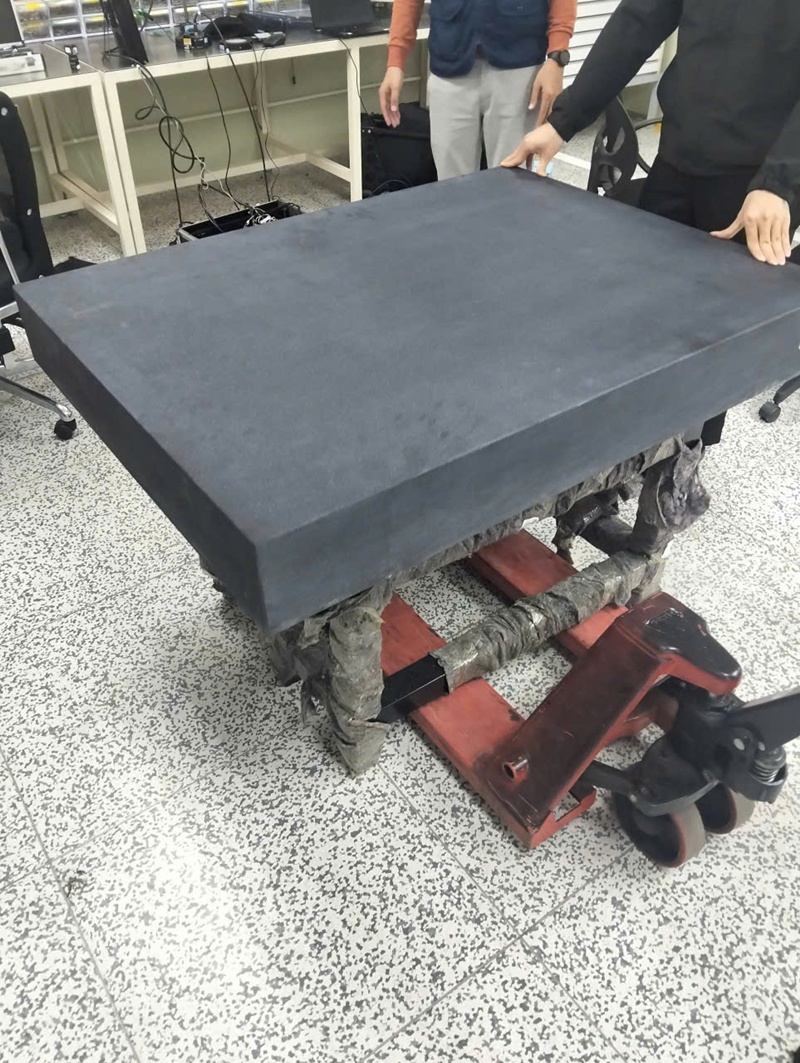

Trong quá trình vận chuyển, lắp đặt cần có phương án nâng hạ phù hợp để tránh va chạm vào mặt đá và các cạnh bàn.

8. Lưu ý khi sử dụng bàn map 900×600

Trước khi đo, cần vệ sinh mặt bàn và loại bỏ bụi, phoi kim loại hoặc các dị vật có thể ảnh hưởng đến vị trí đặt chi tiết.

Không nên dùng mặt bàn để kê phôi, đặt vật nặng ngoài mục đích đo kiểm hoặc thực hiện các thao tác gây va đập.

Khi sử dụng đồng hồ so hoặc dụng cụ đo khác, cần đặt và di chuyển thiết bị nhẹ nhàng trên mặt granite.

Đối với bàn Grade 00, việc bảo quản và kiểm soát tình trạng mặt chuẩn cần được thực hiện nghiêm túc.

9. Bàn map 900×600 hay nên chọn kích thước lớn hơn?

Nếu chi tiết có chiều dài dưới 900 mm và cần không gian đo tương đối rộng, bàn map 900×600×130 mm là một lựa chọn đáng cân nhắc.

Nếu thường xuyên kiểm tra khuôn lớn, fixture lớn hoặc các chi tiết có phạm vi đo rộng hơn, nên cân nhắc bàn 1000×1000 mm, 1200×1200 mm hoặc sản phẩm gia công theo yêu cầu.

Ngược lại, với chi tiết nhỏ, việc sử dụng bàn quá lớn sẽ làm tăng chi phí và diện tích bố trí không cần thiết.

10. Kết luận

Bàn map 900×600×130 mm Grade 00 phù hợp với phòng QC, phòng đo, xưởng CNC, tooling và cơ khí chính xác cần một mặt chuẩn granite có diện tích làm việc rộng.

Kích thước 900×600 mm tạo vùng thao tác thuận tiện cho chi tiết dài và các phép đo cần di chuyển dụng cụ trên phạm vi lớn, trong khi độ dày 130 mm giúp bàn có kết cấu phù hợp với yêu cầu sử dụng thực tế.

Khi lựa chọn bàn map, doanh nghiệp nên căn cứ vào kích thước chi tiết, phạm vi đo, dung sai, không gian lắp đặt và cấp chính xác để lựa chọn đúng model.
