Tiêu chuẩn nghiệm thu bàn đá granite là gì? Những tiêu chí quan trọng cần biết

Bàn đá granite, hay còn gọi là bàn map đá granite, bàn kiểm tra đá granite, là thiết bị quan trọng trong các ngành cơ khí chính xác, gia công khuôn mẫu, đo lường và kiểm tra chất lượng sản phẩm.

Để đảm bảo bàn đá đáp ứng yêu cầu sử dụng, việc nghiệm thu bàn đá granite cần dựa trên nhiều tiêu chí khác nhau như chất lượng vật liệu, độ phẳng, độ song song, độ vuông góc, độ nhám bề mặt, khả năng chịu tải và hồ sơ kiểm định.

Vậy tiêu chuẩn nghiệm thu bàn đá granite gồm những gì? Hãy cùng ECO Kinh Bắc tìm hiểu chi tiết trong bài viết dưới đây.

1. Vì sao cần nghiệm thu bàn đá granite?

Bàn đá granite thường được sử dụng làm bề mặt chuẩn trong các công việc đo kiểm. Vì vậy, chỉ cần độ phẳng hoặc hình học của bàn có sai lệch vượt mức cho phép cũng có thể ảnh hưởng trực tiếp đến kết quả đo.

Nghiệm thu bàn đá giúp doanh nghiệp kiểm tra:

• Chất lượng đá granite.
• Độ phẳng của bề mặt làm việc.
• Độ song song giữa mặt trên và mặt dưới.
• Độ vuông góc giữa mặt bàn và các cạnh.
• Kích thước thực tế của bàn.
• Chất lượng gia công và hoàn thiện bề mặt.
• Khả năng chịu tải.
• Độ ổn định sau quá trình lão hóa và sử dụng.

Đối với những bàn đá yêu cầu độ chính xác cao, việc kiểm tra không nên chỉ dựa vào quan sát bằng mắt mà cần có phương pháp đo kiểm phù hợp và hồ sơ kỹ thuật đi kèm.

2. Tiêu chuẩn áp dụng khi nghiệm thu bàn đá granite

việc nghiệm thu bàn đá granite có thể dựa trên các tiêu chuẩn và quy trình đo kiểm liên quan đến tấm đá chuẩn và bàn máp.

Trong đó,:

• GB/T 20428-2006 về tấm đá granite chuẩn.
• JJG 117-2013 về kiểm định bàn máp.
• Điều kiện môi trường kiểm tra được kiểm soát ở khoảng 20 ± 1°C đối với các phép đo yêu cầu độ chính xác cao.

Trong thực tế, tiêu chuẩn nghiệm thu cụ thể cần được xác định theo cấp chính xác, mục đích sử dụng, kích thước bàn và yêu cầu kỹ thuật trong hợp đồng.

3. Tiêu chuẩn nghiệm thu vật liệu đá granite

Chất lượng vật liệu là yếu tố nền tảng quyết định độ ổn định của bàn đá.

Đá sử dụng chế tạo bàn map cần có cấu trúc đồng nhất, độ cứng và độ ổn định phù hợp với yêu cầu gia công chính xác.

Các tiêu chí vật liệu được đề cập trong tài liệu tham khảo gồm:

Ngoài các chỉ tiêu trên, vật liệu cần được kiểm tra để hạn chế các khuyết tật bên trong như:

• Vết nứt.
• Dải mica mềm.
• Lỗ rỗng lớn.
• Tạp chất.
• Kết cấu phân lớp bất thường.

Những khuyết tật này có thể ảnh hưởng đến độ ổn định lâu dài của bàn đá.

4. Tiêu chuẩn kiểm tra bề mặt bàn đá granite

Bề mặt làm việc là phần quan trọng nhất của bàn map đá granite.

Khi nghiệm thu cần kiểm tra bằng mắt và bằng thiết bị đo chuyên dụng để đảm bảo bề mặt không xuất hiện các lỗi ảnh hưởng đến quá trình đo.

Các lỗi cần kiểm tra

Bề mặt không nên có:

• Vết nứt.
• Vết lõm.
• Hố sâu.
• Vết xước nghiêm trọng.
• Vết ăn mòn.
• Dấu mài không đạt yêu cầu.
• Các khuyết tật ảnh hưởng đến độ phẳng.

Theo tài liệu tham khảo, yêu cầu độ nhám được nêu ở mức Ra ≤ 0,4 μm đối với cấp 00 và Ra ≤ 0,1 μm đối với cấp 000.

Tuy nhiên, khi đặt hàng thực tế, doanh nghiệp nên xác định rõ cấp chính xác và yêu cầu độ nhám ngay từ đầu để làm căn cứ nghiệm thu.

5. Kiểm tra độ phẳng của bàn map đá granite

Độ phẳng là một trong những tiêu chí quan trọng nhất khi nghiệm thu bàn đá granite.

Đối với bàn dùng trong đo kiểm chính xác, độ phẳng càng tốt thì khả năng tạo ra một bề mặt chuẩn càng cao.

Tài liệu tham khảo đưa ra công thức:

T = K × (1 + d/1000) μm

Trong đó:

• T: dung sai độ phẳng.
• K: hệ số phụ thuộc cấp chính xác.
• d: đường chéo của bàn, tính bằng mm.

Theo ví dụ trong tài liệu, với bàn có đường chéo khoảng 1.000 mm:

• Cấp 000: độ phẳng ≤ 2 μm.
• Cấp 00: độ phẳng ≤ 3 μm.

Đây là thông số có ý nghĩa đặc biệt quan trọng đối với các doanh nghiệp sử dụng bàn đá để đo kiểm chi tiết cơ khí có yêu cầu dung sai nhỏ.

6. Kiểm tra độ song song

Ngoài độ phẳng của mặt làm việc, cần kiểm tra độ song song giữa mặt trên và mặt dưới của bàn đá.

Nếu mặt dưới không ổn định hoặc không đảm bảo yêu cầu hình học, việc đặt bàn trên hệ thống chân đỡ có thể tạo ra sự phân bố lực không đồng đều.

Vì vậy, khi nghiệm thu cần kiểm tra nhiều điểm trên toàn bộ bề mặt và chiều dày của bàn để xác định mức độ sai lệch.

7. Kiểm tra độ vuông góc

Độ vuông góc giữa mặt làm việc và các mặt bên cũng là một tiêu chí quan trọng.

Theo tài liệu tham khảo, đối với cấp 00/000, độ vuông góc được nêu ở mức ≤ 0,002 mm/m.

Thông số này đặc biệt cần quan tâm khi bàn đá được sử dụng kết hợp với:

• Thiết bị đo chiều cao.
• Đồng hồ so.
• Dụng cụ đo cơ khí chính xác.
• Thiết bị kiểm tra hình học.
• Đồ gá và hệ thống định vị.

8. Kiểm tra kích thước bàn đá granite

Kích thước thực tế của bàn cũng cần được kiểm tra khi nghiệm thu.

Các thông số cần đối chiếu gồm:

• Chiều dài.
• Chiều rộng.
• Chiều dày.
• Đường chéo.
• Vị trí lỗ hoặc rãnh nếu bàn có thiết kế đặc biệt.

Tài liệu tham khảo đề cập dung sai chiều dài và chiều rộng khoảng ±0,5 mm, chiều dày ±1,0 mm và sai lệch đường chéo không vượt quá mức quy định.

Các thông số cụ thể vẫn cần căn cứ vào bản vẽ kỹ thuật và thỏa thuận đặt hàng của từng sản phẩm.

9. Kiểm tra khả năng chịu tải và biến dạng

Một bàn đá granite có độ chính xác cao không chỉ cần đạt độ phẳng khi không tải mà còn cần đảm bảo sự ổn định khi làm việc.

Hệ thống chân đỡ phải được bố trí phù hợp để phân bố tải trọng đồng đều.

Tài liệu tham khảo sử dụng phương án đỡ ba điểm tiêu chuẩn và tiến hành kiểm tra biến dạng dưới tải trong thời gian nhất định. Sau khi tháo tải, bàn cần phục hồi hình dạng mà không xuất hiện biến dạng vĩnh viễn.

Đây là lý do tại sao chân bàn đá granite cũng đóng vai trò quan trọng không kém bản thân tấm đá.

10. Kiểm tra độ ổn định sau quá trình lão hóa

Một trong những yếu tố ảnh hưởng đến độ chính xác lâu dài của bàn đá là ứng suất còn lại trong vật liệu và quá trình gia công.

Vì vậy, bàn đá granite chính xác cao có thể cần trải qua quá trình ổn định, lão hóa hoặc kiểm soát nhiệt độ trước khi nghiệm thu.

Theo tài liệu tham khảo, thời gian ổn định được đề cập khác nhau tùy cấp chính xác, trong đó cấp 00 tối thiểu 14 ngày và cấp 000 tối thiểu 28 ngày, với bàn kích thước lớn có yêu cầu thời gian dài hơn. Sau quá trình này, độ phẳng được đo lại để kiểm tra mức độ thay đổi.

Điều này giúp hạn chế nguy cơ bàn bị thay đổi hình học sau khi đưa vào sử dụng.

11. Hồ sơ cần có khi nghiệm thu bàn đá granite

Một bộ hồ sơ nghiệm thu đầy đủ sẽ giúp doanh nghiệp dễ dàng quản lý chất lượng và truy xuất thông số kỹ thuật.

Một số tài liệu nên được yêu cầu gồm:

• Bản vẽ kỹ thuật sản phẩm.
• Biên bản nghiệm thu.
• Kết quả kiểm tra độ phẳng.
• Kết quả kiểm tra kích thước.
• Chứng nhận kiểm định nếu có.
• Hồ sơ vật liệu.
• Thông tin về quá trình gia công.
• Hồ sơ xử lý và ổn định vật liệu.
• Tài liệu hướng dẫn lắp đặt và sử dụng.

Đối với các bàn đá dùng trong hệ thống đo lường chính xác, hồ sơ kiểm định và khả năng truy xuất kết quả đo là yếu tố rất đáng quan tâm.

12. Những trường hợp có thể không đạt nghiệm thu

Bàn đá granite có thể bị từ chối nghiệm thu nếu xuất hiện các lỗi nghiêm trọng như:

• Độ phẳng vượt quá dung sai cho phép.
• Xuất hiện vết nứt hoặc khuyết tật lớn trong đá.
• Bề mặt có nhiều vết lõm, sứt mẻ hoặc xước sâu.
• Kích thước không đúng bản vẽ.
• Có biến dạng vĩnh viễn sau khi chịu tải.
• Không có hồ sơ kiểm tra theo yêu cầu.
• Độ chính xác thay đổi vượt giới hạn sau quá trình ổn định.
• Hệ thống chân đỡ không phù hợp với thiết kế.

13. ECO Kinh Bắc cung cấp bàn map đá granite chất lượng cao

Việc lựa chọn đúng bàn map đá granite ngay từ đầu giúp doanh nghiệp đảm bảo hiệu quả đo kiểm và hạn chế những chi phí phát sinh trong quá trình sử dụng.

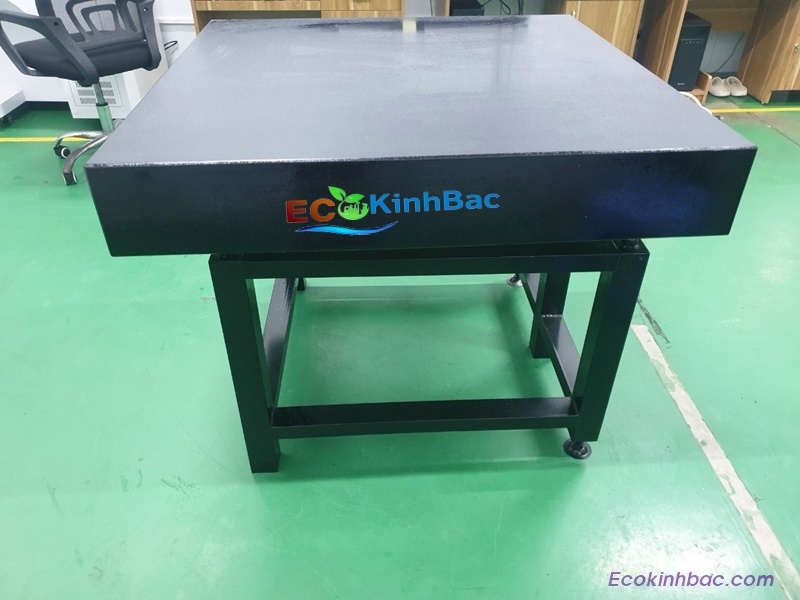

Bàn giao bàn map cho CTY TNHH điện tử Foster Bắc Ninh - Từ Sơn, Bắc Ninh

ECO Kinh Bắc cung cấp các sản phẩm bàn map, bàn đá granite và giải pháp phục vụ nhu cầu đo kiểm trong ngành cơ khí chính xác.

Tùy theo nhu cầu sử dụng, khách hàng có thể lựa chọn:

• Bàn map đá granite theo kích thước.
• Bàn đá granite theo cấp chính xác.
• Bàn đá có chân đỡ chuyên dụng.
• Bàn đá phục vụ kiểm tra cơ khí.
• Bàn đá kết hợp thiết bị đo.
• Các giải pháp bàn đá theo yêu cầu kỹ thuật riêng.

ECO Kinh Bắc tư vấn dựa trên kích thước chi tiết cần kiểm tra, yêu cầu độ chính xác, tải trọng sử dụng và điều kiện lắp đặt thực tế, giúp doanh nghiệp lựa chọn sản phẩm phù hợp thay vì chỉ dựa vào kích thước bàn.

Tìm hiểu về bàn map tại đây

Bàn map gia công theo yêu cầu

Đế gá đồng hồ so

14. Kết luận

Tiêu chuẩn nghiệm thu bàn đá granite không chỉ dừng lại ở việc kiểm tra bề mặt có đẹp hay không. Một sản phẩm đạt yêu cầu cần được đánh giá tổng thể từ chất lượng đá, độ phẳng, độ song song, độ vuông góc, kích thước, độ ổn định, khả năng chịu tải đến hồ sơ kiểm tra.

Đặc biệt với các sản phẩm bàn map đá granite cấp chính xác cao, việc kiểm tra độ phẳng và độ ổn định là yếu tố then chốt để đảm bảo kết quả đo đáng tin cậy.

Nếu doanh nghiệp đang tìm kiếm bàn map đá granite, bàn đá chuẩn hoặc bàn kiểm tra cơ khí chính xác, hãy liên hệ ECO Kinh Bắc để được tư vấn lựa chọn kích thước và cấp chính xác phù hợp với nhu cầu thực tế.
