Ứng Dụng Bàn Gá Hàn Trong Gia Công Khung Máy Và Bệ Máy

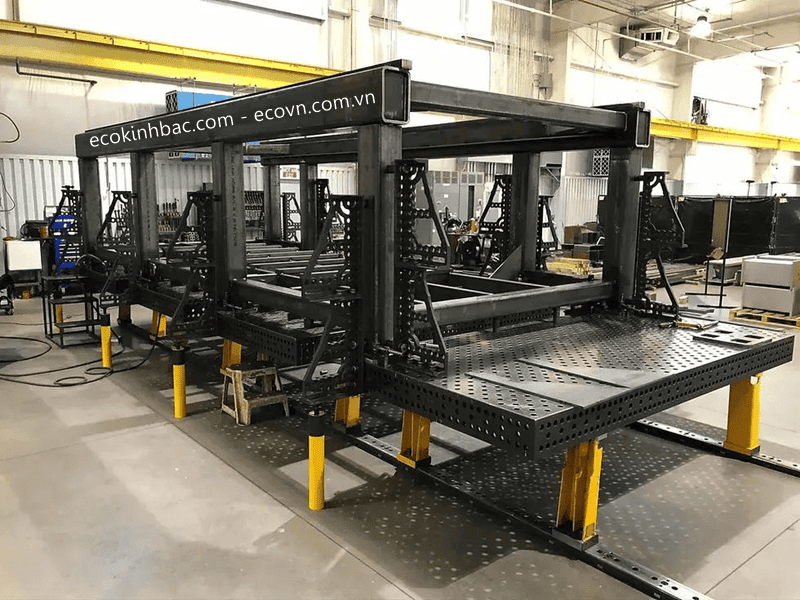

Bàn gá hàn cho khung máy và bệ máy

Khung máy và bệ máy thường có kết cấu lớn, gồm nhiều thanh thép, tấm thép, bản mã và vị trí liên kết. Các chi tiết cần được bố trí theo bản vẽ trước khi hàn để thuận tiện cho việc kiểm tra và lắp ráp các bộ phận máy sau này.

Bàn gá hàn 3D có thể đóng vai trò là nền tảng để thiết lập hệ thống gá. Khối đỡ, cữ chặn, chốt định vị và kẹp được bố trí theo vị trí cần thiết để giữ từng chi tiết.

Đối với các thanh thép hộp tạo khung, cữ chặn giúp xác định vị trí đầu thanh. Thước định vị hỗ trợ kiểm tra khoảng cách giữa các thanh. Các khối đỡ được sử dụng tại những vị trí cần nâng hoặc đỡ phôi.

Trong trường hợp bệ máy có nhiều tầng hoặc kết cấu lệch cao độ, bộ điều chỉnh độ cao và vòng đệm điều chỉnh có thể hỗ trợ tạo cao độ phù hợp cho từng vị trí gá.

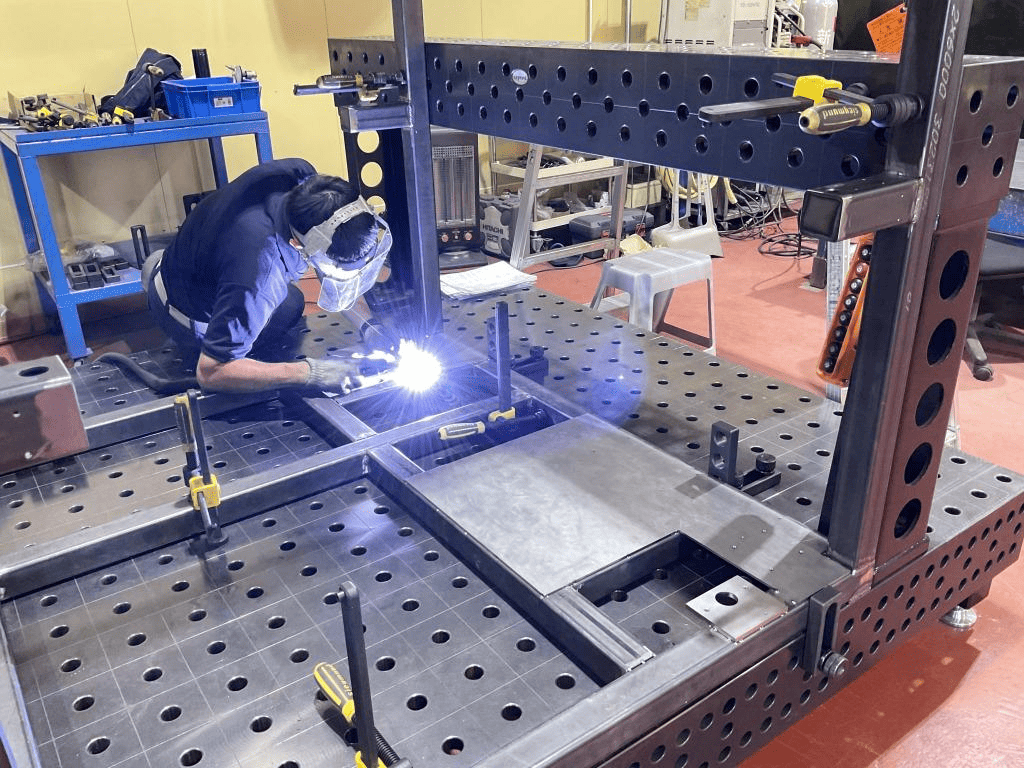

Khi các chi tiết đã được đặt vào vị trí, kẹp nhanh giúp giữ phôi để người thợ thực hiện hàn đính. Sau đó có thể kiểm tra lại kích thước trước khi hoàn thiện.

Đối với khung máy có các thanh chéo hoặc góc nghiêng, cữ góc và phụ kiện định vị góc giúp tạo điểm tựa phù hợp. Hệ thống phụ kiện có thể thay đổi theo thiết kế sản phẩm mà không cần cố định một cấu hình duy nhất.

Đặc biệt với doanh nghiệp gia công nhiều loại bệ máy, khả năng tái cấu hình là một ưu điểm thực tế. Người vận hành có thể thay đổi vị trí các phụ kiện theo từng bản vẽ, giúp bàn gá phục vụ nhiều loại sản phẩm.

Tìm hiểu thêm các loại bàn gá hàn tại đây

Bàn gá hàn kích thước 1000x1000mm

Kẹp bàn hàn và phụ kiện

Bàn gá hàn bằng thép kích thước 2000x1500 lỗ D28

Kết luận

Bàn gá hàn 3D phù hợp cho nhiều công đoạn gia công khung máy, bệ máy và kết cấu thép cơ khí, từ định vị ban đầu đến cố định và kiểm tra trước khi hàn hoàn thiện. ECO Kinh Bắc chuyên tư vấn giải pháp bàn gá hàn và phụ kiện theo kích thước, kết cấu và quy trình sản xuất của khách hàng.
