Bàn map 750×500×130 mm Grade 00 cho phòng QC

1. THÔNG SỐ KỸ THUẬT

Tên sản phẩm: Bàn map 750×500×130 mm

Kích thước bàn: 750×500×130 mm

Chiều cao bàn: 800 mm

Cấp chính xác: Grade 00

Vật liệu: Mặt bàn đá granite, khung chân bằng sắt sơn tĩnh điện

Trọng lượng: Khoảng 151 kg

Thương hiệu: FUHENG

2. Bàn map 750×500×130 mm phù hợp với ai?

Bàn map 750×500×130 mm thuộc nhóm bàn chuẩn có diện tích làm việc tương đối rộng, phù hợp với những nhà máy cần kiểm tra chi tiết có kích thước trung bình đến lớn nhưng không muốn sử dụng bàn quá sâu.

Kích thước dài 750 mm tạo không gian thuận tiện khi kiểm tra các chi tiết dạng dài, trong khi chiều rộng 500 mm vẫn phù hợp với nhiều phòng QC và khu vực đo kiểm có diện tích giới hạn.

Với cấp chính xác Grade 00, sản phẩm hướng đến các ứng dụng đo kiểm yêu cầu độ chính xác cao.

Các kính thước bàn map khác

Bàn map gia công theo yêu cầu

Thước vuông granite

3. Ứng dụng của bàn map 750×500

Bàn có thể sử dụng làm mặt chuẩn cho nhiều công việc:

Kiểm tra chi tiết sau gia công CNC

Đo kiểm bằng đồng hồ so

Sử dụng thước đo cao

Kiểm tra các đặc tính hình học phù hợp

Kiểm tra jig, fixture và đồ gá

Đo kiểm chi tiết cơ khí có kích thước trung bình

Chiều dài 750 mm giúp kỹ thuật viên có thêm phạm vi thao tác khi cần di chuyển dụng cụ đo dọc theo bề mặt chi tiết.

4. Vì sao nên chọn bàn map 750×500?

So với các mẫu 400×400 hoặc 500×500, bàn map 750×500 có diện tích làm việc lớn hơn đáng kể nhưng vẫn giữ chiều sâu 500 mm.

Đây là lựa chọn phù hợp khi doanh nghiệp cần:

Mặt bàn dài để kiểm tra chi tiết

Không gian đặt đồng hồ so và dụng cụ đo

Trạm đo độc lập cho phòng QC

Mặt chuẩn cho chi tiết CNC, jig và fixture

Nếu thường xuyên kiểm tra chi tiết lớn hơn 750 mm, có thể cân nhắc các mẫu 800×600, 900×600, 1000×1000 mm hoặc bàn map gia công theo yêu cầu.

5. Bàn map granite Grade 00 dùng trong phòng QC

Grade 00 là cấp chính xác cao, phù hợp với những ứng dụng yêu cầu kiểm soát chặt bề mặt chuẩn.

Tuy nhiên, không phải phép đo nào cũng bắt buộc sử dụng Grade 00. Phòng QC nên lựa chọn theo nguyên tắc:

Dung sai chi tiết → phương pháp đo → độ chính xác cần thiết → cấp chính xác bàn map.

Nếu chi tiết có yêu cầu dung sai hình học cao, Grade 00 là lựa chọn đáng cân nhắc. Với các ứng dụng thông thường, cấp chính xác thấp hơn có thể đã đáp ứng nhu cầu.

6. Bàn map 750×500 phù hợp với những chi tiết nào?

Diện tích mặt bàn 750×500 mm phù hợp với:

Chi tiết CNC dạng khối.
Chi tiết cơ khí kích thước trung bình.
Đồ gá và fixture.
Chi tiết tooling.
Một số bộ phận khuôn.
Các sản phẩm cần kiểm tra trên phạm vi tương đối dài.

Kích thước này cũng phù hợp khi kỹ thuật viên cần đặt đồng thời chi tiết và dụng cụ đo trên mặt bàn mà vẫn duy trì không gian thao tác.

7. Kết cấu bàn và khả năng bố trí

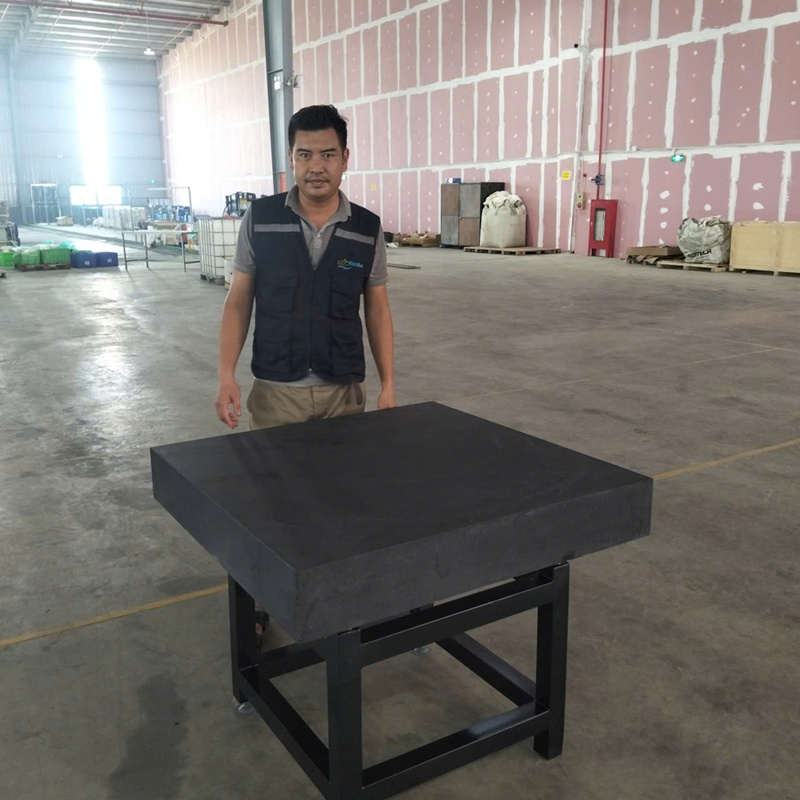

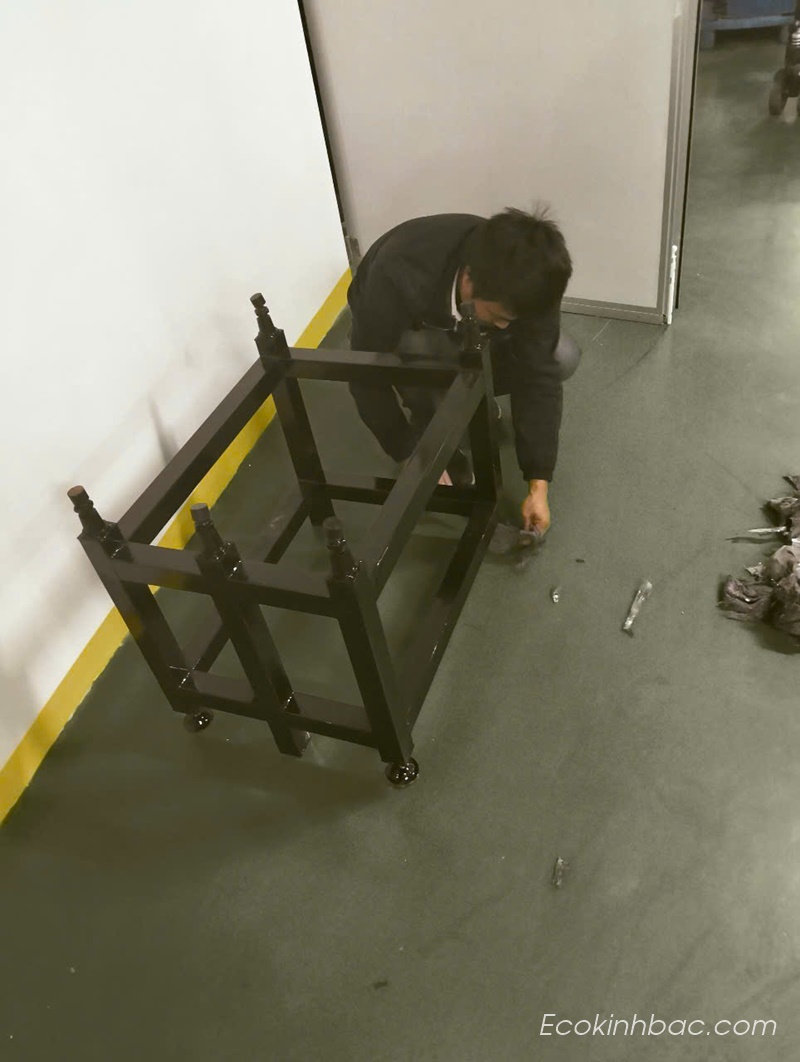

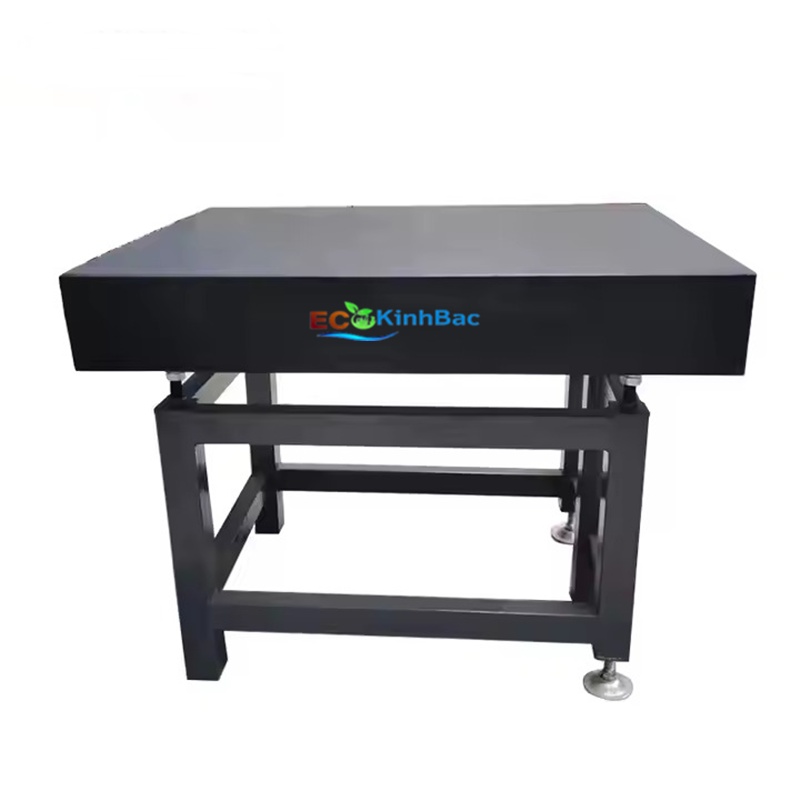

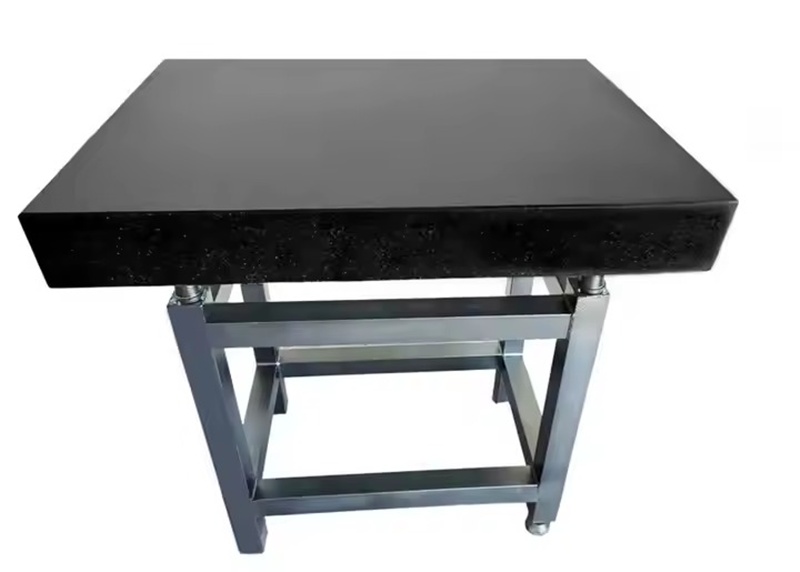

Mặt bàn sử dụng đá granite, kết hợp khung chân sắt sơn tĩnh điện với chiều cao khoảng 800 mm.

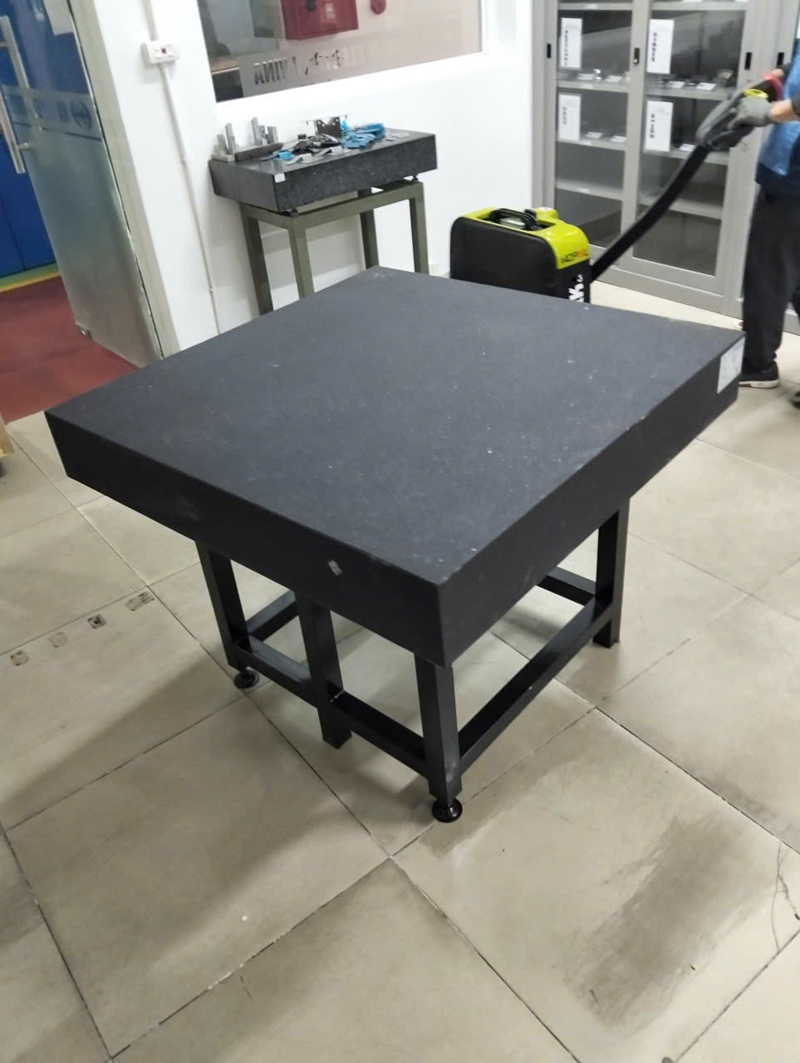

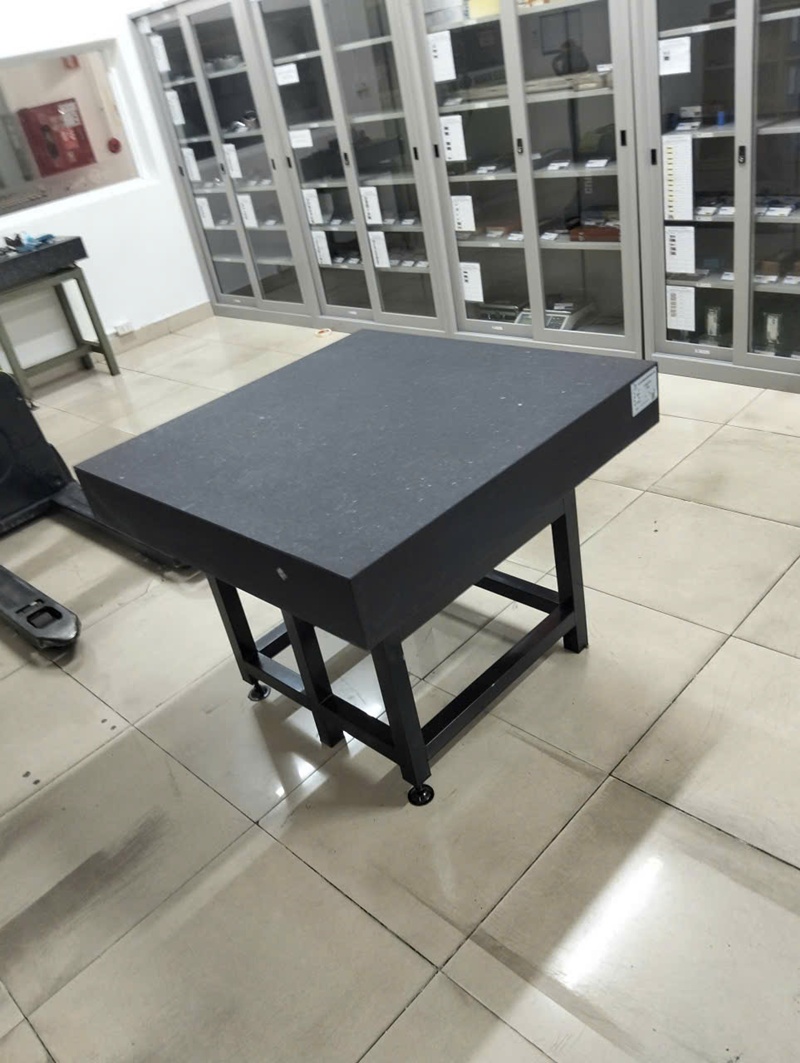

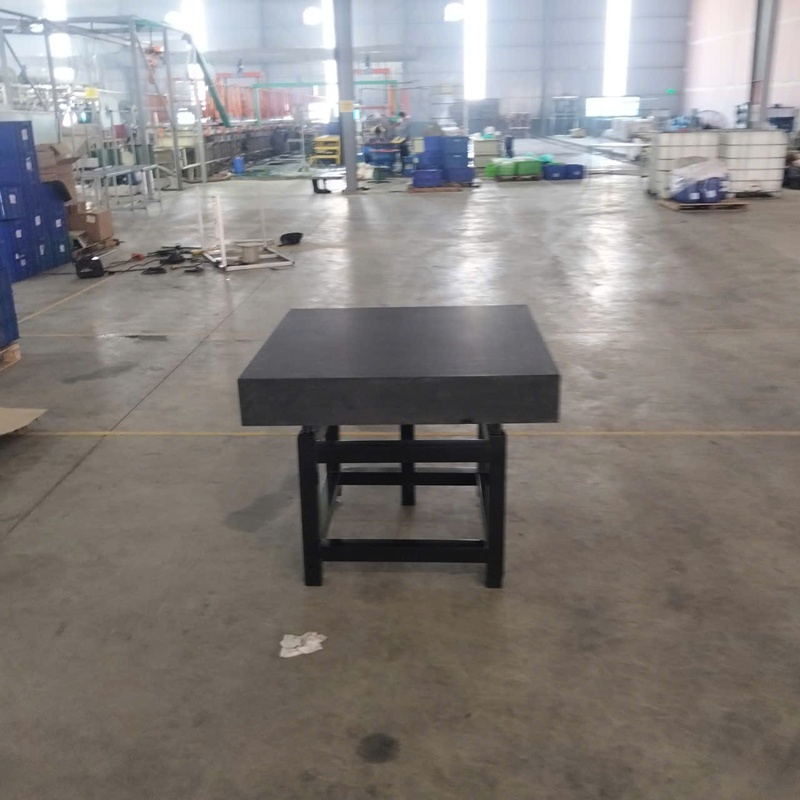

Thiết kế này tạo thành một trạm đo riêng, phù hợp để bố trí tại phòng QC, phòng đo hoặc khu vực kiểm tra trong nhà máy.

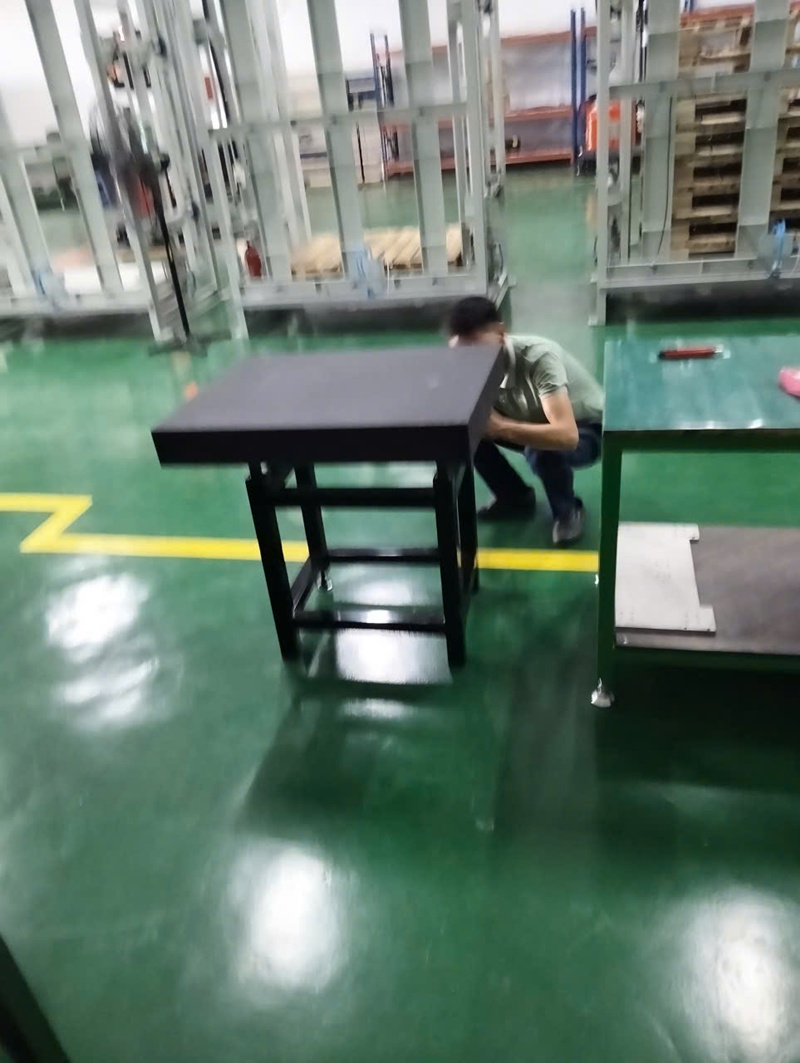

Do bàn có kích thước và trọng lượng lớn, vị trí lắp đặt cần chắc chắn, ổn định. Quá trình vận chuyển và lắp đặt cũng cần được thực hiện cẩn thận để tránh va đập vào mặt đá và các cạnh làm việc.

8. Lưu ý khi sử dụng bàn map

Trước khi đo, cần vệ sinh sạch mặt bàn và chi tiết, loại bỏ bụi, phoi kim loại hoặc dị vật có thể ảnh hưởng đến vị trí đặt.

Không nên sử dụng bàn map để kê phôi, chặn vật nặng hoặc thực hiện các công việc ngoài mục đích đo kiểm.

Khi đặt chi tiết và dụng cụ đo, nên thao tác nhẹ nhàng, tránh kéo lê các vật có cạnh sắc trên mặt granite.

Với bàn Grade 00, việc bảo quản mặt chuẩn và kiểm soát tình trạng bàn cần được chú trọng.

9. Nên chọn bàn map 750×500 hay kích thước khác?

750×500×130 mm phù hợp khi doanh nghiệp cần mặt bàn dài hơn 600 mm nhưng chưa cần đến bàn có kích thước rất lớn.

Nếu ưu tiên chiều sâu và diện tích vuông, có thể cân nhắc 600×600 hoặc 800×800 mm.

Nếu cần kiểm tra chi tiết dài hơn, các mẫu 900×600 hoặc 1000×1000 mm sẽ phù hợp hơn.

Việc lựa chọn nên dựa trên kích thước chi tiết, phạm vi đo và không gian thực tế của phòng QC.

10. Kết luận

Bàn map 750×500×130 mm Grade 00 là lựa chọn phù hợp cho phòng QC, phòng đo, xưởng CNC, tooling và cơ khí chính xác cần một mặt chuẩn granite có chiều dài lớn.

Kích thước 750×500 mm tạo sự cân bằng giữa diện tích làm việc và khả năng bố trí, phù hợp với các chi tiết trung bình đến lớn, jig, fixture và nhiều công việc đo kiểm cơ khí.

Khi lựa chọn bàn map, doanh nghiệp nên xem xét kích thước chi tiết, dung sai, phương pháp đo, không gian lắp đặt và cấp chính xác để chọn đúng cấu hình thay vì chỉ dựa vào kích thước hoặc giá thành.
