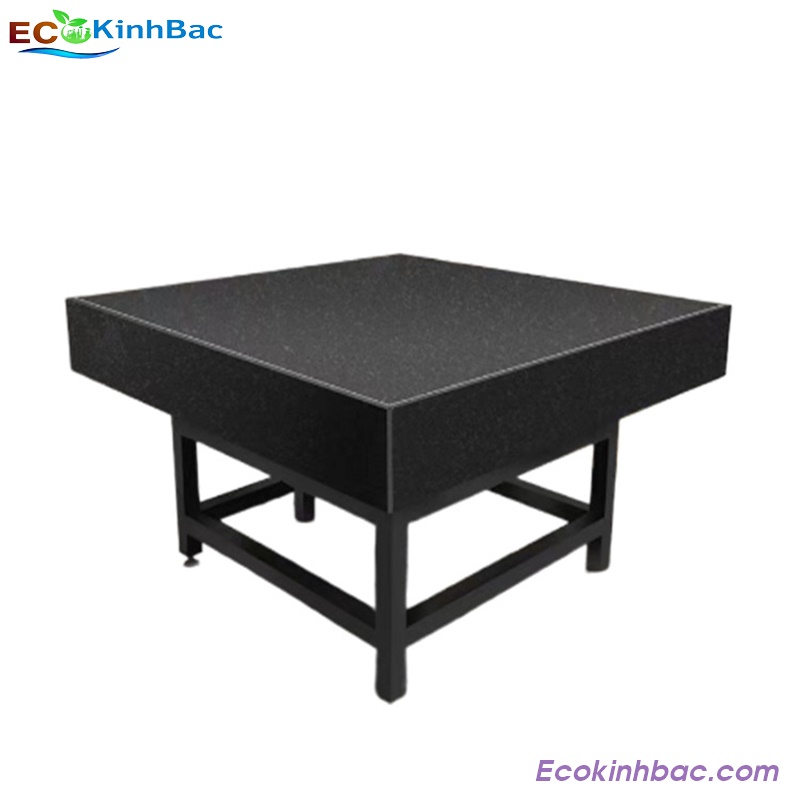

Bàn máy đo (bàn map, bàn chuẩn) được làm từ đá granit

Đá granit (granite) là một loại đá tự nhiên có độ cứng cao, độ bền tốt, và khả năng chống ăn mòn rất tốt. Trong ngành cơ khí và thiết kế chi tiết máy, đá granit được ứng dụng chủ yếu trong các lĩnh vực đòi hỏi độ chính xác cao và tính ổn định về hình học. Dưới đây là các ứng dụng cụ thể:

1. Bàn máy đo (bàn map, bàn chuẩn)

• Ứng dụng phổ biến nhất của đá granit trong thiết kế chi tiết máy là làm bàn máy đo chuẩn (surface plate) hoặc bàn gá kiểm tra độ chính xác.

• Nhờ vào độ ổn định kích thước và khả năng chịu rung tốt, đá granit giúp đảm bảo các phép đo chính xác, không bị ảnh hưởng bởi nhiệt độ hay biến dạng cơ học.

• Độ phẳng có thể đạt cấp chính xác 0 hoặc 00 theo tiêu chuẩn DIN hoặc JIS.

2. Bệ máy của máy đo tọa độ (CMM – Coordinate Measuring Machine)

• Các máy đo tọa độ 3 chiều CMM thường dùng bệ bằng đá granit để:

  • Tăng độ ổn định nhiệt.

  • Hạn chế rung động.

  • Tăng độ chính xác khi di chuyển đầu đo.

• Vì đá granit không bị nhiễm từ và không dẫn điện, nó không bị ảnh hưởng bởi các thiết bị điện tử hoặc từ trường xung quanh.

3. Đế và khung máy CNC hoặc máy công cụ chính xác

• Trong một số máy CNC hoặc máy công cụ siêu chính xác, đá granit được dùng làm đế hoặc khung nhằm giảm rung động trong quá trình gia công.

• Khả năng giảm rung tốt giúp tăng tuổi thọ dao cắt và cải thiện chất lượng bề mặt gia công.

4. Các thành phần của hệ thống đo lường, định vị chính xác

• Các ray dẫn hướng, thước đo, đầu gá chi tiết cũng có thể được lắp đặt lên đá granit để đảm bảo độ ổn định và chính xác lâu dài.

Ưu điểm khi dùng đá granit trong thiết kế chi tiết máy

• Không bị ăn mòn, không từ tính.

• Không biến dạng theo thời gian như kim loại.

• Chịu rung tốt, ổn định nhiệt cao.

• Không cần bảo trì phức tạp.

Nhược điểm

• Khối lượng lớn, khó di chuyển.

• Không chịu được tải trọng tập trung lớn bằng kim loại.

• Khó gia công hoặc sửa chữa khi bị hư hỏng.

Nếu bạn cần mình phân tích chi tiết một thiết kế cụ thể có sử dụng đá granit (ví dụ như một loại máy đo hoặc bệ máy CNC), mình có thể hỗ trợ mô hình hóa hoặc cung cấp bản vẽ tham khảo
