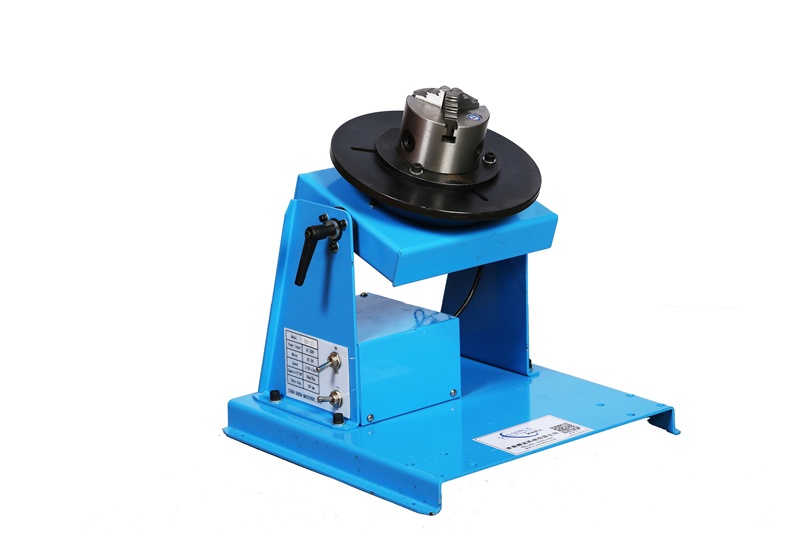

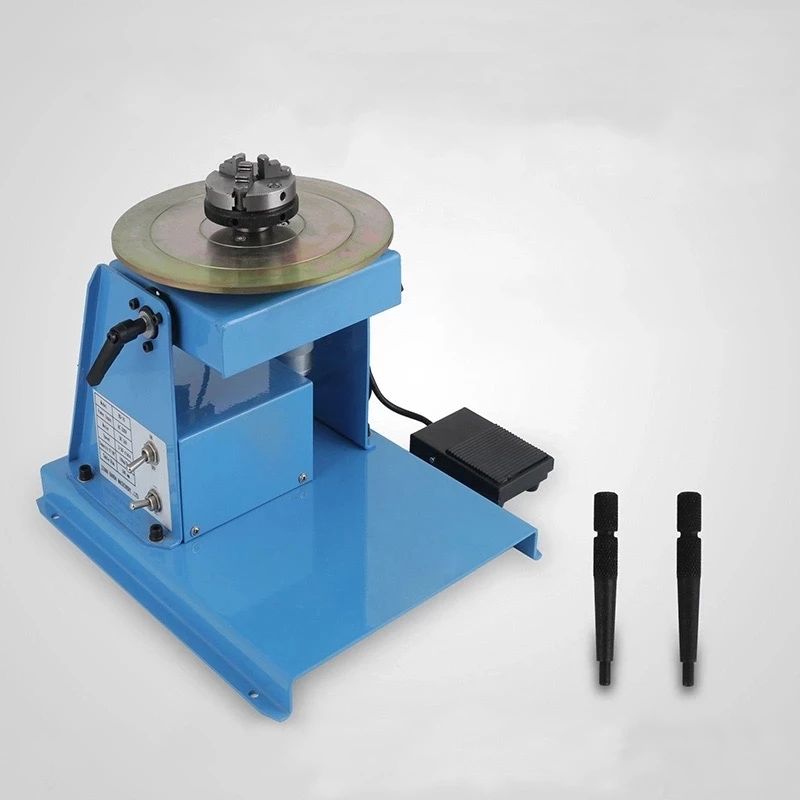

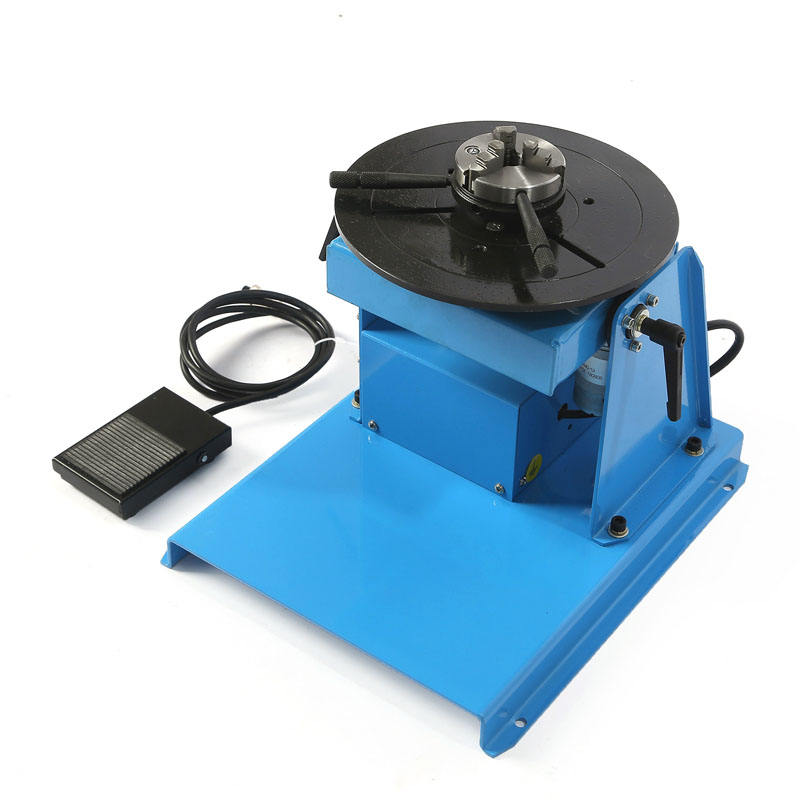

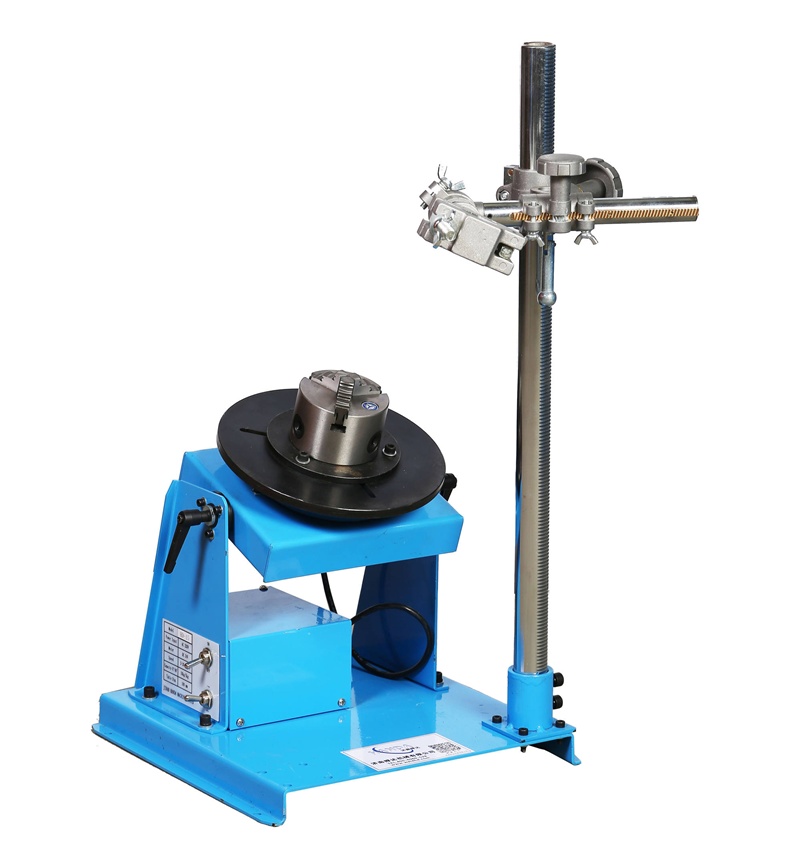

Bàn Xoay Định Vị Hàn TJ-15 Tải 15kg, Bàn Ø200mm

Bàn xoay định vị hàn TJ-15 là thiết bị định vị cỡ nhỏ, có tải trọng ngang 15kg, tải trọng đứng 7,5kg và đường kính bàn làm việc 200mm. So với TJ-10, model này có khả năng chịu tải cao hơn, bàn xoay lớn hơn và động cơ công suất 40W, phù hợp để xem xét cho các chi tiết nhỏ cần xoay và thay đổi góc đặt trong quá trình gia công.

TJ-15 hỗ trợ tốc độ quay 1–10 vòng/phút và lật bàn thủ công từ 0–90°. Việc lựa chọn cần căn cứ vào tải trọng theo tư thế làm việc, kích thước phôi và phương án gá thực tế.

1. Thông số kỹ thuật bàn xoay hàn TJ-15

Model: TJ-15

Tải trọng ngang: 15kg

Tải trọng đứng: 7,5kg

Tốc độ quay bàn: 1–10 vòng/phút

Góc lật: 0–90°

Đường kính bàn làm việc: 200mm

Chiều cao bàn: 275mm

Công suất động cơ: 40W

Trọng lượng máy: 12kg

Mâm cặp tương thích: KC-65/KC-80/KC-125

Điện áp đầu vào: AC 110V/220V, 50/60Hz

2. Đặc điểm kỹ thuật nổi bật

Tải ngang 15kg, tải đứng 7,5kg

TJ-15 công bố hai mức tải riêng theo phương ngang và phương đứng. Khi lựa chọn, cần xác định đúng tư thế làm việc và tính đến khối lượng mâm cặp, đồ gá cùng chi tiết. Không nên sử dụng mức tải ngang 15kg làm giới hạn tải cho mọi tư thế.

Bàn xoay Ø200mm

Đường kính bàn 200mm lớn hơn bàn Ø180mm của TJ-10. Kích thước này cần được đối chiếu với diện tích gá đặt, hình dạng chi tiết và khoảng không gian cần thiết khi bàn quay hoặc lật.

Tốc độ quay 1–10 vòng/phút

Dải tốc độ quay của TJ-15 là 1–10 vòng/phút. Khi sử dụng cho công việc hàn hoặc gia công, cần chọn tốc độ phù hợp với quy trình và đặc điểm chi tiết. Catalogue không cung cấp độ chính xác định vị hoặc sai số tốc độ, vì vậy cần xác nhận riêng nếu ứng dụng có yêu cầu cụ thể.

Động cơ 40W và góc lật 0–90°

TJ-15 sử dụng động cơ công suất 40W và hỗ trợ lật thủ công từ 0–90°. Khi vận hành ở góc nghiêng, cần kiểm tra tải trọng theo tư thế, trọng tâm phôi và độ chắc chắn của phương án gá.

Máy tương thích với mâm cặp KC-65, KC-80 và KC-125 theo catalogue. Kích thước kết nối và khả năng kẹp giữ cần được xác nhận trước khi đặt hàng.

3. TJ-15 khác TJ-10 như thế nào?

Các khác biệt chính theo catalogue:

• Tải trọng ngang: TJ-15 là 15kg; TJ-10 là 10kg.

• Tải trọng đứng: TJ-15 là 7,5kg; TJ-10 là 5kg.

• Đường kính bàn: TJ-15 là 200mm; TJ-10 là 180mm.

• Chiều cao bàn: TJ-15 là 275mm; TJ-10 là 232mm.

• Tốc độ quay: TJ-15 là 1–10 vòng/phút; TJ-10 là 2–16 vòng/phút.

• Công suất động cơ: TJ-15 là 40W; TJ-10 là 20W.

• Trọng lượng máy: TJ-15 là 12kg; TJ-10 là 10kg.

• Mâm cặp tương thích: TJ-15 hỗ trợ KC-65/KC-80/KC-125; TJ-10 hỗ trợ KC-65/KC-80.

TJ-15 phù hợp để xem xét khi cần tải trọng cao hơn, mặt bàn lớn hơn hoặc sử dụng mâm cặp KC-125. Nếu ứng dụng cần tốc độ quay cao hơn và tải trọng nằm trong giới hạn TJ-10, cần cân nhắc dải tốc độ của từng model trước khi lựa chọn.

4. Khi nào nên chọn bàn xoay hàn TJ-15?

TJ-15 đáng cân nhắc khi doanh nghiệp cần thiết bị nhỏ gọn, tải trọng ngang đến 15kg, bàn Ø200mm và khả năng lật thủ công 0–90°.

Trước khi đặt hàng, cần kiểm tra tổng khối lượng phôi và đồ gá, hướng đặt tải, kích thước chi tiết và loại mâm cặp cần sử dụng. Nếu chi tiết có trọng tâm lệch hoặc yêu cầu định vị với độ chính xác cụ thể, nên xác nhận điều kiện làm việc với nhà cung cấp.

5. Tư vấn bàn xoay định vị hàn TJ-15 tại ECO KINH BẮC

ECO KINH BẮC hỗ trợ doanh nghiệp đối chiếu thông số thiết bị với nhu cầu gá đặt thực tế. Khi yêu cầu tư vấn, khách hàng nên cung cấp khối lượng phôi, kích thước chi tiết, tư thế làm việc và phương án gá để xác định model phù hợp.
