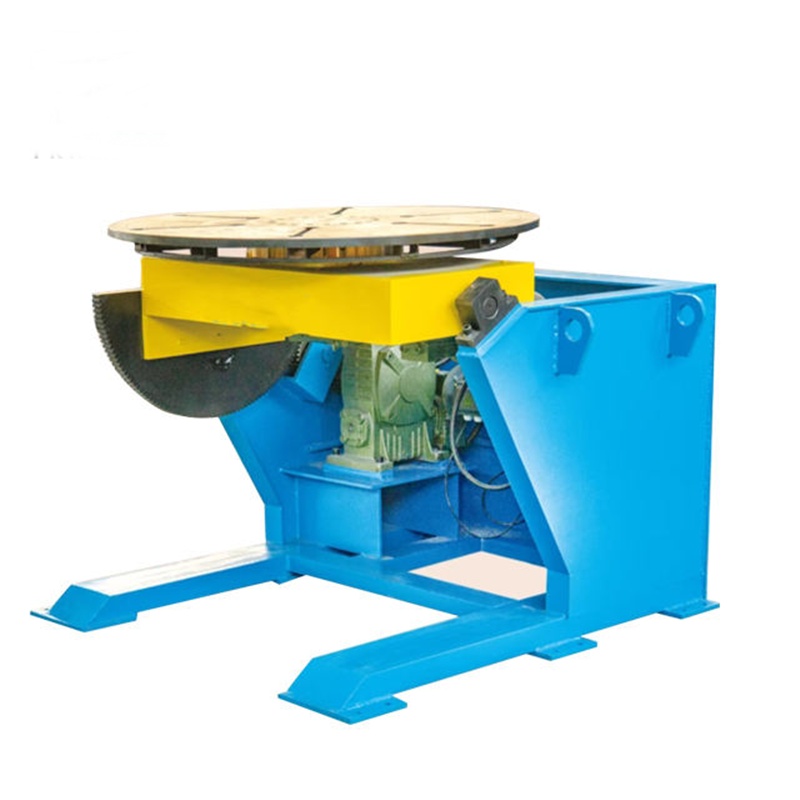

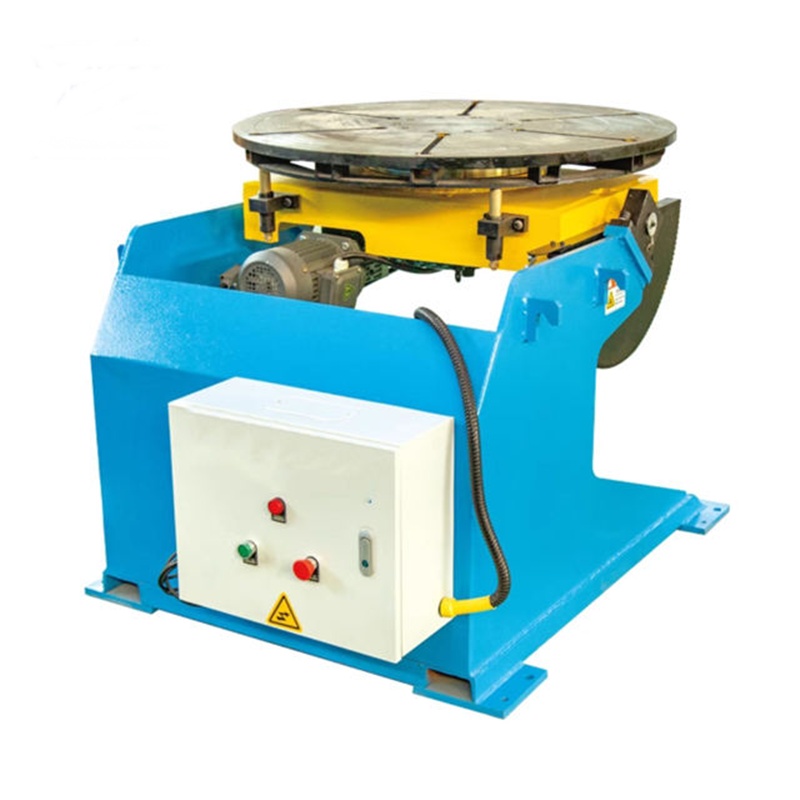

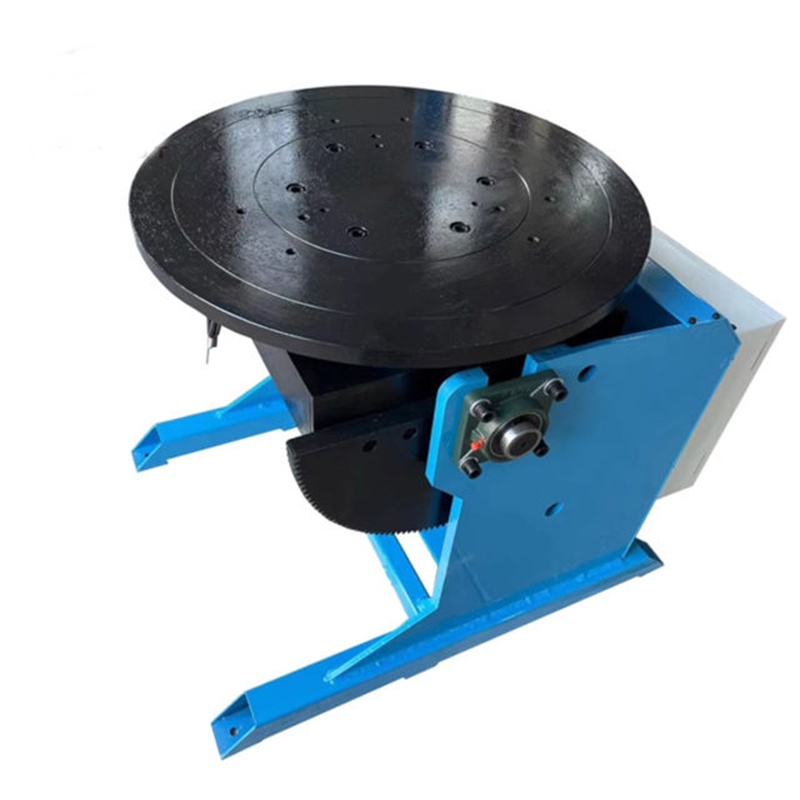

Máy Định Vị Hàn TJ-2000 Tải Trọng 2 Tấn, Bàn Xoay Ø1200mm

TJ-2000 Heavy-Duty Positioner là máy định vị hàn tải trọng 2.000kg, được thiết kế để xoay và lật chi tiết trong các công đoạn hàn, cắt, đánh bóng và lắp ráp. So với TJ-1000, model này tăng tải trọng lên 2 tấn và đường kính bàn làm việc lên 1.200mm, phù hợp để xem xét cho các cụm chi tiết lớn hơn.

Điểm cần đánh giá khi lựa chọn TJ-2000 là tải trọng thực tế, kích thước quay của phôi và khả năng bố trí đồ gá trong phạm vi chuyển động của máy.

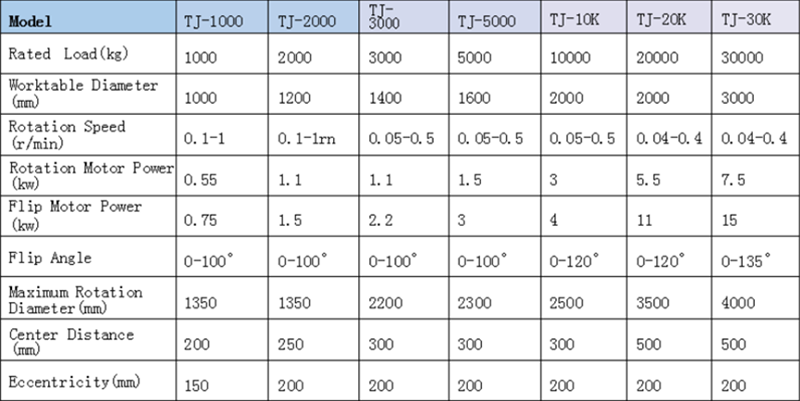

1. Thông số kỹ thuật TJ-2000

Model: TJ-2000

Tải trọng định mức: 2.000kg

Đường kính bàn làm việc: 1.200mm

Tốc độ quay: 0,1–1 vòng/phút

Công suất động cơ quay: 1,1kW

Công suất động cơ lật: 1,5kW

Góc lật: 0–100°

Đường kính quay lớn nhất: 1.350mm

Khoảng cách tâm: 250mm

Độ lệch tâm: 200mm

Hệ thống điều chỉnh tốc độ: Bộ điều chỉnh tần số theo catalogue.

2. Những điểm kỹ thuật đáng chú ý

Tải trọng 2.000kg

TJ-2000 có tải trọng định mức 2 tấn, gấp đôi TJ-1000. Model này đáng cân nhắc khi khối lượng cụm phôi và đồ gá vượt nhu cầu của dòng 1 tấn.

Cần phân biệt tải trọng định mức với tải cho phép trong từng điều kiện làm việc. Với chi tiết lệch tâm hoặc có trọng tâm cao, doanh nghiệp cần cung cấp bản vẽ và phương án gá để xác nhận khả năng sử dụng an toàn.

Bàn xoay Ø1200mm

Đường kính bàn 1.200mm tạo bề mặt gá đặt lớn hơn TJ-1000, có bàn Ø1000mm. Catalogue ghi đường kính quay lớn nhất của TJ-2000 là 1.350mm.

Khi thiết kế đồ gá, cần kiểm tra cả đường kính bàn và đường kính quay lớn nhất. Kích thước phôi, phần nhô ra ngoài bàn và khoảng cách đến thiết bị xung quanh đều ảnh hưởng đến khả năng quay, lật.

Truyền động quay và lật độc lập

TJ-2000 sử dụng động cơ quay 1,1kW và động cơ lật 1,5kW theo catalogue. Hai thông số này thể hiện công suất của hai cơ cấu truyền động riêng biệt.

Góc lật đạt 0–100°, phù hợp để xem xét cho các quy trình cần thay đổi hướng đặt chi tiết. Khả năng lật thực tế còn phụ thuộc vào trọng tâm, phương án gá và giới hạn tải theo cấu hình sử dụng.

Tốc độ quay 0,1–1 vòng/phút

Dải tốc độ quay được công bố là 0,1–1 vòng/phút, kết hợp với hệ thống điều chỉnh tốc độ bằng biến tần. Khi lựa chọn, cần đối chiếu dải tốc độ với yêu cầu hàn hoặc gia công thực tế.

Catalogue không nêu độ chính xác định vị, sai số góc hay chế độ vận hành liên tục. Nếu dây chuyền có yêu cầu cụ thể về các thông số này, cần xác nhận với nhà cung cấp trước khi đặt hàng.

3. Ứng dụng của TJ-2000

Theo catalogue, dòng TJ Heavy-Duty được sử dụng cho các công việc:

• Hàn chi tiết dạng quay.

• Cắt và gia công chi tiết.

• Đánh bóng bề mặt.

• Lắp ráp các cụm cơ khí.

Với tải trọng định mức 2 tấn, TJ-2000 có thể được xem xét cho các cụm phôi nặng phù hợp với giới hạn tải và điều kiện gá đặt của thiết bị.

4. Khi nào nên chọn TJ-2000 thay vì TJ-1000?

TJ-2000 đáng cân nhắc khi ứng dụng cần tải trọng lớn hơn mức 1.000kg của TJ-1000 và mặt bàn Ø1200mm đáp ứng tốt hơn phương án gá đặt.

Các khác biệt chính theo catalogue:

• Tải trọng: 2.000kg so với 1.000kg.

• Đường kính bàn: 1.200mm so với 1.000mm.

• Công suất động cơ quay: 1,1kW so với 0,55kW.

• Công suất động cơ lật: 1,5kW so với 0,75kW.

• Góc lật: cả hai model đều đạt 0–100°.

• Đường kính quay lớn nhất: catalogue ghi 1.350mm cho cả hai model.

Lưu ý: đường kính quay lớn nhất bằng nhau theo bảng catalogue dù đường kính bàn khác nhau. Doanh nghiệp nên xác nhận thông số này với nhà cung cấp trước khi thiết kế đồ gá hoặc bố trí mặt bằng.

5. Tư vấn máy định vị hàn TJ-2000 tại ECO KINH BẮC

Để xác định TJ-2000 có phù hợp hay không, doanh nghiệp nên cung cấp khối lượng phôi, kích thước tổng thể, vị trí trọng tâm và phương án gá dự kiến. Các thông tin này giúp đánh giá tải trọng, không gian quay và góc lật phù hợp với ứng dụng thực tế.
