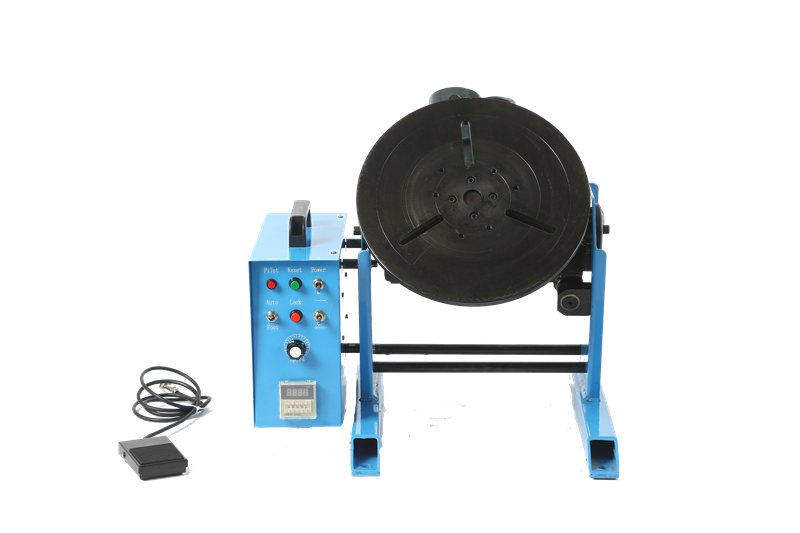

Bàn Xoay Hàn CNC-300 Điều Khiển Số, Tải Ngang 300kg

Bàn xoay hàn CNC-300 thuộc dòng CNC Series Welding Positioner, sử dụng động cơ bước 86 và hệ thống điều khiển số. So với CNC-100 và CNC-200, model này nâng tải trọng ngang lên 300kg, tải trọng đứng 150kg và đường kính bàn xoay lên 500mm.

CNC-300 phù hợp để xem xét cho các ứng dụng cần gá xoay chi tiết nặng hơn, đồng thời yêu cầu kiểm soát chuyển động quay và thiết lập góc làm việc theo quy trình. Việc lựa chọn cần căn cứ vào tải trọng theo tư thế, kích thước phôi và cấu hình gá thực tế.

1. Thông số kỹ thuật CNC-300

Model: CNC-300

Điện áp: AC 110V/220V, 50/60Hz

Tải trọng ngang: 300kg

Tải trọng đứng: 150kg

Tốc độ quay: 0,01–9,0 vòng/phút

Góc lật thủ công: 0–90°

Đường kính bàn: 500mm

Chiều cao bàn: 602mm

Lỗ xuyên tâm: 90/170mm

Động cơ: Động cơ bước 86 (86 Stepping)

Trọng lượng máy: 120kg

Mâm cặp tương thích: KD-300/KD-400/KD-500

Điều khiển góc: Catalogue nêu khả năng cài đặt góc hàn theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ trong phạm vi 0–750°.

2. CNC-300 khác CNC-200 ở điểm nào?

Khác biệt chính nằm ở tải trọng, kích thước bàn và cấu hình lỗ xuyên tâm.

• Tải trọng ngang: CNC-300 đạt 300kg, so với 200kg của CNC-200.

• Tải trọng đứng: CNC-300 đạt 150kg, so với 100kg của CNC-200.

• Đường kính bàn: CNC-300 là 500mm, trong khi CNC-200 là 400mm.

• Chiều cao bàn: CNC-300 cao 602mm, so với 504mm của CNC-200.

• Lỗ xuyên tâm: CNC-300 có kích thước 90/170mm theo catalogue; CNC-200 có các kích thước 45/80/140/170mm.

• Tốc độ và động cơ: Cả hai sử dụng động cơ bước 86, với tốc độ quay 0,01–9,0 vòng/phút.

• Trọng lượng máy: CNC-300 nặng 120kg, so với 85kg của CNC-200.

Như vậy, CNC-300 đáng cân nhắc khi chi tiết cần tải trọng cao hơn hoặc phương án gá đòi hỏi bàn đường kính lớn hơn. Tải trọng ngang 300kg không có nghĩa máy chịu được 300kg ở tư thế đứng; giới hạn tải đứng theo catalogue là 150kg.

3. Điều khiển số và kiểm soát góc quay

CNC-300 sử dụng động cơ bước 86 kết hợp hệ thống điều khiển số. Dải tốc độ quay 0,01–9,0 vòng/phút cho phép đánh giá thiết bị theo yêu cầu chuyển động của từng công đoạn.

Catalogue cũng mô tả khả năng cài đặt góc hàn theo hai chiều trong phạm vi 0–750°. Đặc điểm này có ý nghĩa khi quy trình yêu cầu kiểm soát góc quay thay vì chỉ vận hành bàn theo cách thông thường.

Tuy nhiên, catalogue chưa công bố độ chính xác định vị, sai số góc, khả năng lưu chương trình hoặc khả năng đồng bộ trực tiếp với robot hàn. Nếu các thông số này là yêu cầu bắt buộc của dây chuyền, cần xác nhận với nhà cung cấp trước khi đặt hàng.

4. Bàn Ø500mm và phương án gá chi tiết

Bàn xoay đường kính 500mm tạo thêm không gian gá đặt so với các model CNC-100 và CNC-200 có bàn Ø400mm. CNC-300 cũng tương thích với mâm cặp KD-300, KD-400 và KD-500 theo catalogue.

Khi thiết kế phương án gá, cần kiểm tra kích thước phôi, vị trí trọng tâm, tổng khối lượng mâm cặp và đồ gá. Với chi tiết dài hoặc lệch tâm, phải đánh giá cả khoảng không gian chuyển động khi quay và lật.

Nếu cần sử dụng lỗ xuyên tâm để bố trí trục hoặc kết cấu gá, cần xác nhận kích thước kết nối thực tế trước khi gia công đồ gá. Không nên suy ra kích thước lắp ghép chỉ từ đường kính lỗ được ghi trong catalogue.

5. Khi nào nên chọn CNC-300?

CNC-300 phù hợp để xem xét khi ứng dụng cần:

• Tải trọng ngang đến mức công bố 300kg và tải trọng đứng 150kg.

• Bàn xoay đường kính 500mm.

• Hệ thống điều khiển số sử dụng động cơ bước 86.

• Tốc độ quay 0,01–9,0 vòng/phút.

• Khả năng sử dụng mâm cặp KD-300/KD-400/KD-500.

Nếu chi tiết nằm trong giới hạn tải của CNC-200 và bàn Ø400mm đã đáp ứng đủ nhu cầu gá đặt, chưa chắc cần nâng lên CNC-300. Ngược lại, nếu tải trọng, kích thước phôi hoặc phương án gá vượt khả năng phù hợp của CNC-200, CNC-300 là model nên được đánh giá tiếp.

Quyết định cuối cùng cần dựa trên tải theo tư thế, trọng tâm phôi, yêu cầu điều khiển và cấu hình phụ kiện, không chỉ dựa vào khối lượng chi tiết.

6. Tư vấn bàn xoay hàn CNC-300 tại ECO KINH BẮC

Để xác định CNC-300 có phù hợp với ứng dụng thực tế hay không, doanh nghiệp nên cung cấp khối lượng và kích thước phôi, hướng đặt tải, phương án gá, cùng yêu cầu điều khiển góc quay.

ECO KINH BẮC hỗ trợ khách hàng trao đổi về thông số thiết bị và lựa chọn cấu hình phù hợp với nhu cầu gia công, gá lắp.
