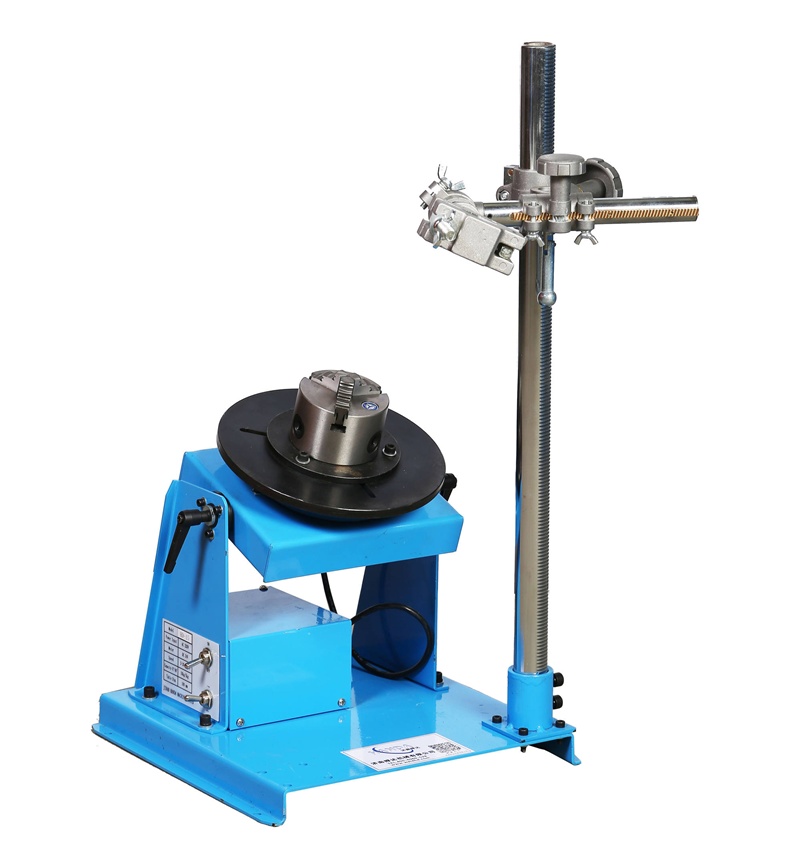

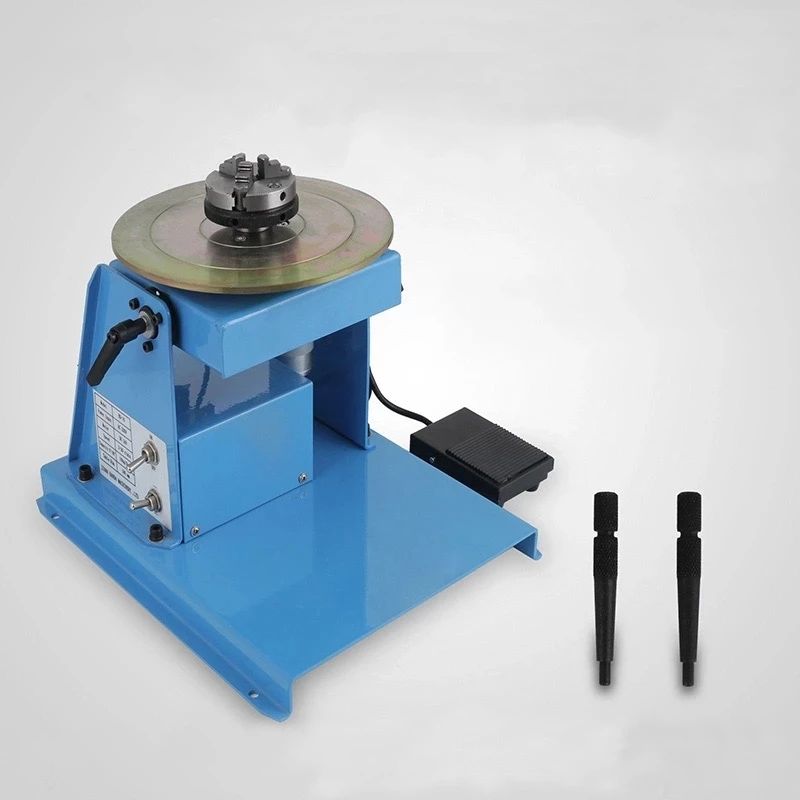

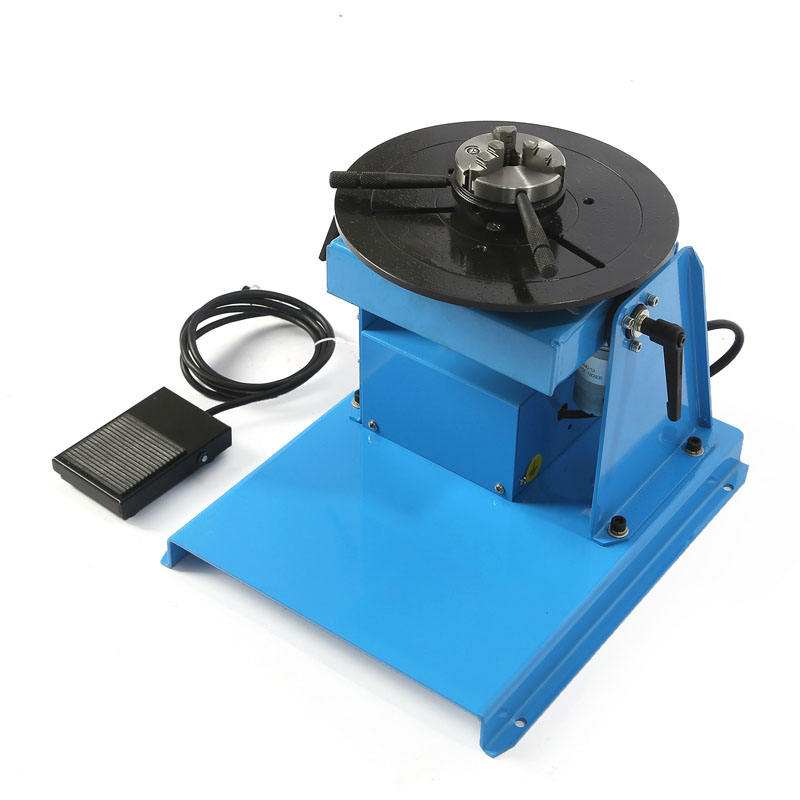

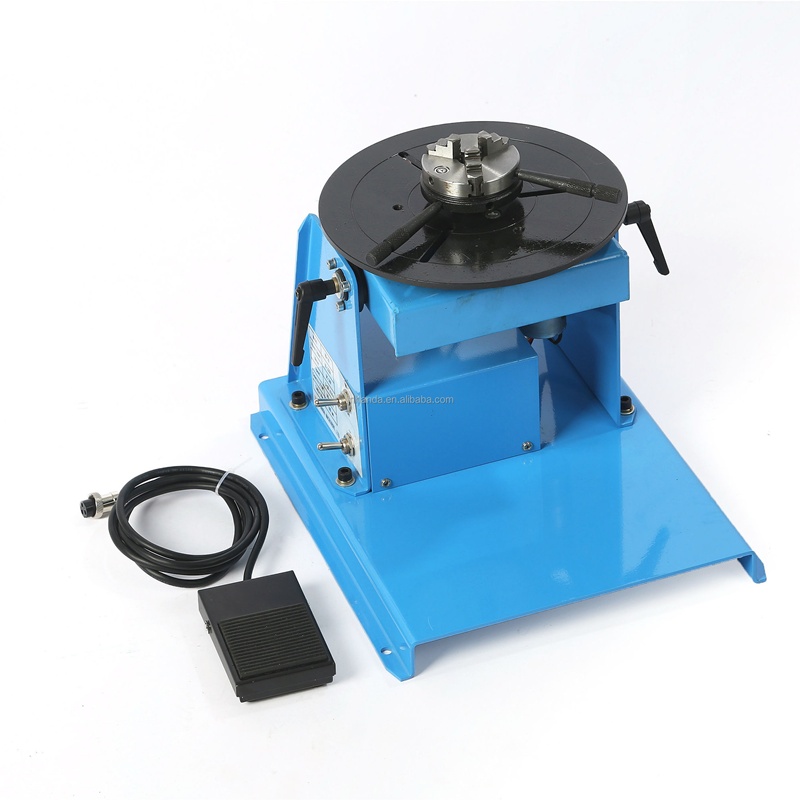

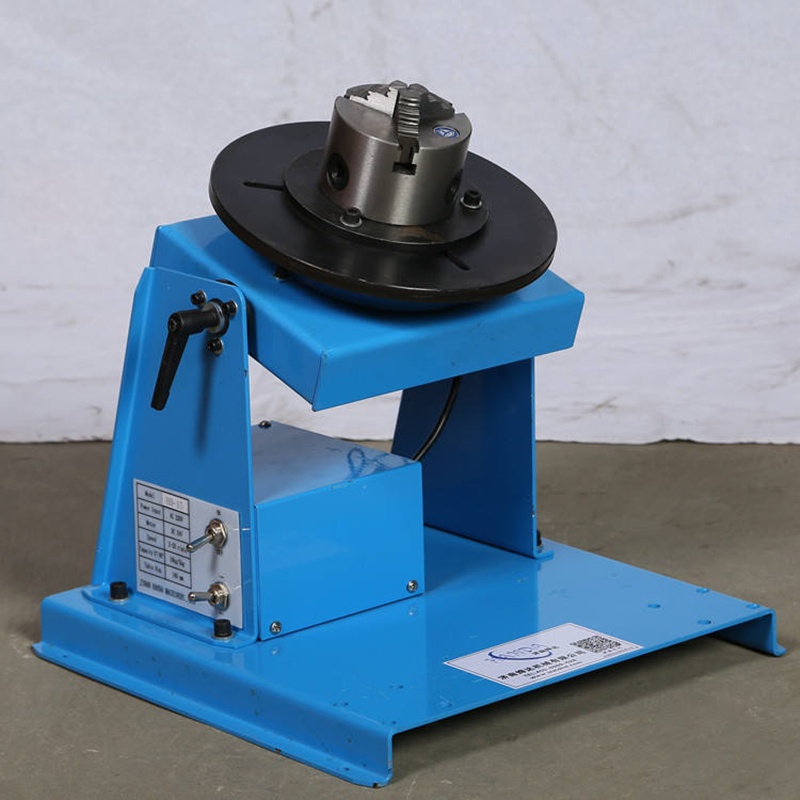

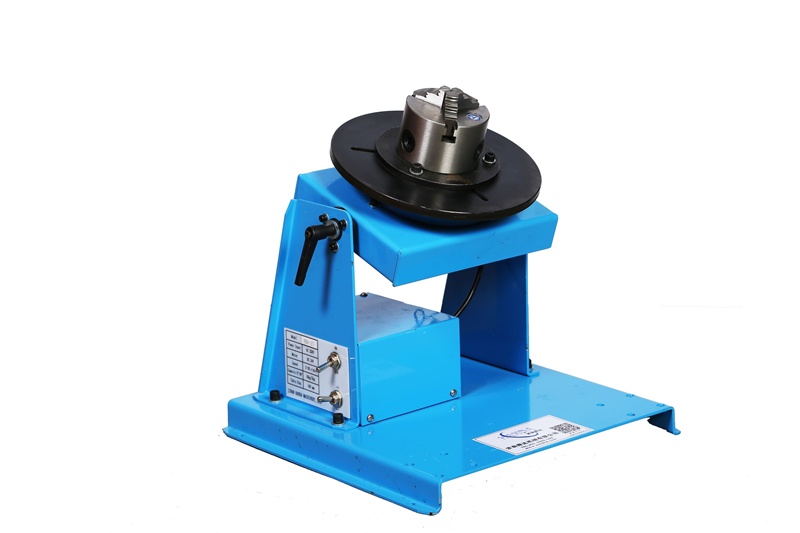

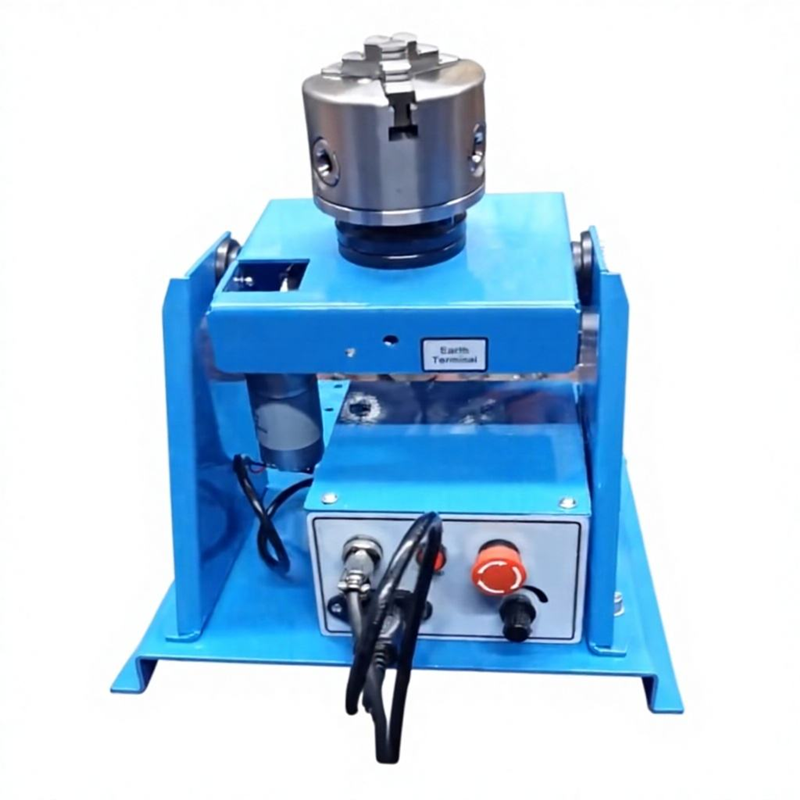

Bàn Xoay Định Vị Hàn TJ-10 Tải 10kg, Bàn Ø180mm

Bàn xoay định vị hàn TJ-10 là thiết bị định vị cỡ nhỏ, có tải trọng ngang 10kg, tải trọng đứng 5kg và đường kính bàn làm việc 180mm. Máy hỗ trợ quay chi tiết với tốc độ 2–16 vòng/phút và lật bàn thủ công trong phạm vi 0–90°.

Với kích thước gọn và trọng lượng máy 10kg, TJ-10 phù hợp để xem xét cho các công việc gá xoay chi tiết nhỏ, khi tải trọng và kích thước phôi nằm trong giới hạn kỹ thuật của thiết bị.

1. Thông số kỹ thuật bàn xoay hàn TJ-10

Model: TJ-10

Tải trọng ngang: 10kg

Tải trọng đứng: 5kg

Đường kính bàn làm việc: 180mm

Chiều cao bàn: 232mm

Tốc độ quay: 2–16 vòng/phút

Góc lật: 0–90°

Công suất động cơ: 20W

Trọng lượng máy: 10kg

Mâm cặp tương thích: KC-65/KC-80

Điện áp đầu vào: AC 110V/220V, 50/60Hz

2. Đặc điểm kỹ thuật nổi bật

Tải trọng ngang 10kg, tải trọng đứng 5kg

TJ-10 có hai mức tải trọng được công bố riêng: 10kg theo phương ngang và 5kg theo phương đứng. Khi lựa chọn, cần căn cứ vào tư thế làm việc thực tế, không sử dụng mức tải ngang để thay thế giới hạn tải đứng.

Khối lượng đồ gá và mâm cặp cũng cần được tính đến khi đánh giá tổng tải của cụm chi tiết.

Bàn Ø180mm, tốc độ quay 2–16 vòng/phút

Đường kính bàn 180mm hướng đến các chi tiết có kích thước phù hợp với mặt gá nhỏ. Dải tốc độ 2–16 vòng/phút cho phép lựa chọn tốc độ quay theo yêu cầu thao tác.

Khi sử dụng cho công việc hàn, tốc độ cần phù hợp với hình dạng chi tiết và quy trình gia công. Catalogue không cung cấp thông số độ chính xác định vị hoặc sai số tốc độ, vì vậy không nên mặc định các mức chính xác này khi lựa chọn máy.

Lật thủ công 0–90°

TJ-10 hỗ trợ thay đổi góc bàn từ 0 đến 90° bằng thao tác thủ công. Chức năng này giúp thay đổi hướng đặt chi tiết khi cần tiếp cận các vị trí khác nhau.

Trước khi vận hành, cần gá giữ phôi chắc chắn và kiểm tra tổng tải theo tư thế lật.

Tương thích mâm cặp KC-65 và KC-80

Catalogue ghi nhận TJ-10 tương thích với mâm cặp KC-65/KC-80. Doanh nghiệp nên xác nhận kích thước kết nối và khả năng kẹp giữ theo hình dạng phôi trước khi đặt hàng.

3. Khi nào nên chọn bàn xoay hàn TJ-10?

TJ-10 đáng cân nhắc khi công việc yêu cầu:

• Gá xoay chi tiết nhỏ, phù hợp với bàn đường kính 180mm.

• Tải trọng ngang không vượt quá mức công bố 10kg và tải trọng đứng không vượt quá 5kg theo điều kiện sử dụng tương ứng.

• Điều chỉnh tốc độ quay trong dải 2–16 vòng/phút.

• Thay đổi góc đặt bàn thủ công từ 0–90°.

• Sử dụng mâm cặp KC-65 hoặc KC-80 phù hợp với chi tiết.

Nếu chi tiết vượt giới hạn tải hoặc có trọng tâm lệch đáng kể, cần trao đổi với nhà cung cấp để đánh giá phương án gá và model phù hợp hơn.

4. Tư vấn bàn xoay định vị hàn TJ-10 tại ECO KINH BẮC

Khi lựa chọn TJ-10, doanh nghiệp nên cung cấp khối lượng phôi, kích thước chi tiết, tư thế làm việc và yêu cầu gá giữ. Những thông tin này giúp xác định thiết bị có phù hợp với ứng dụng thực tế hay không.
