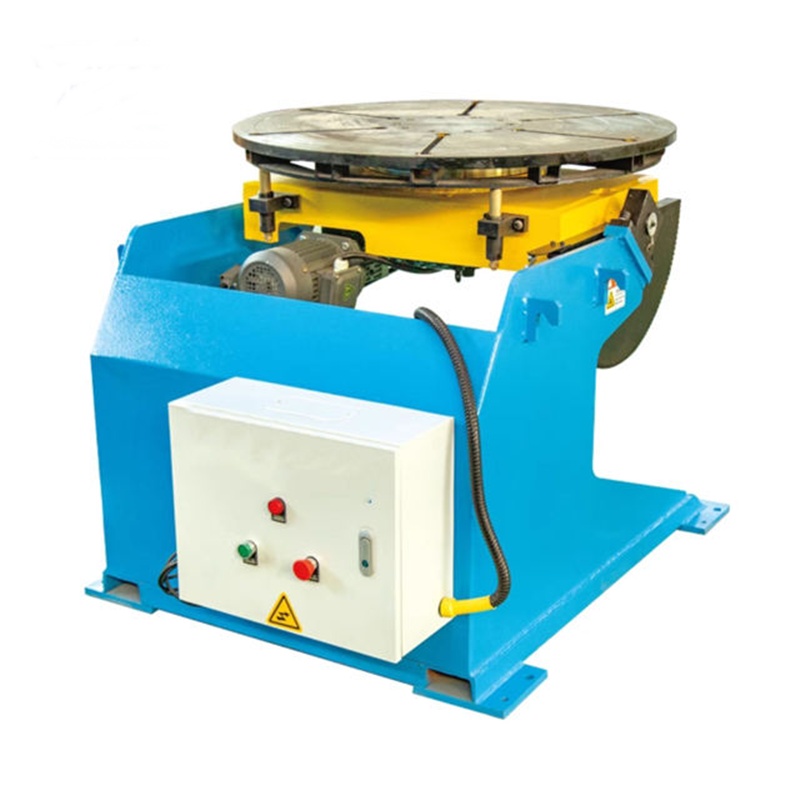

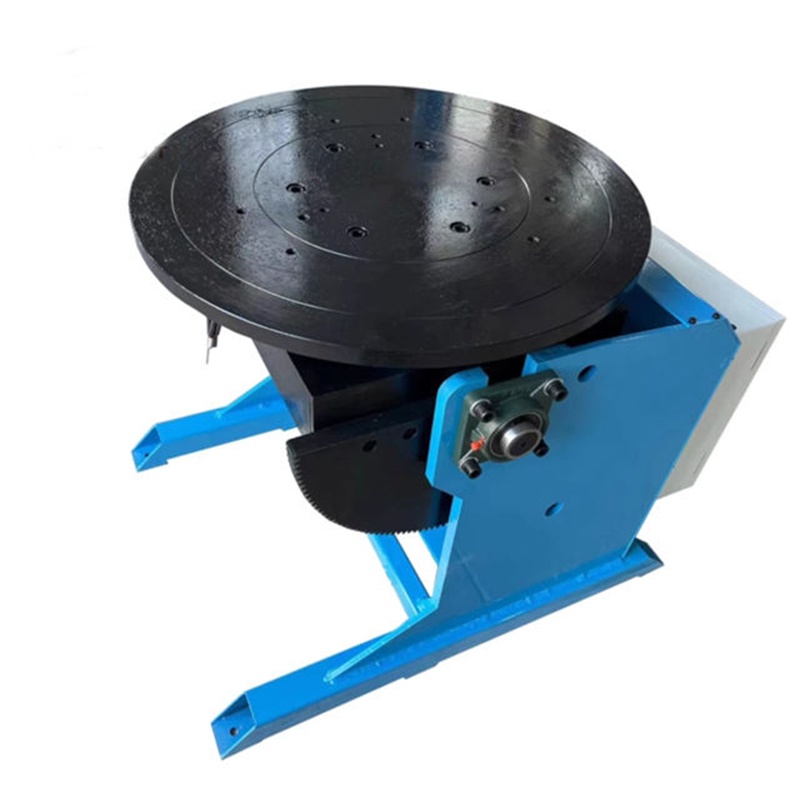

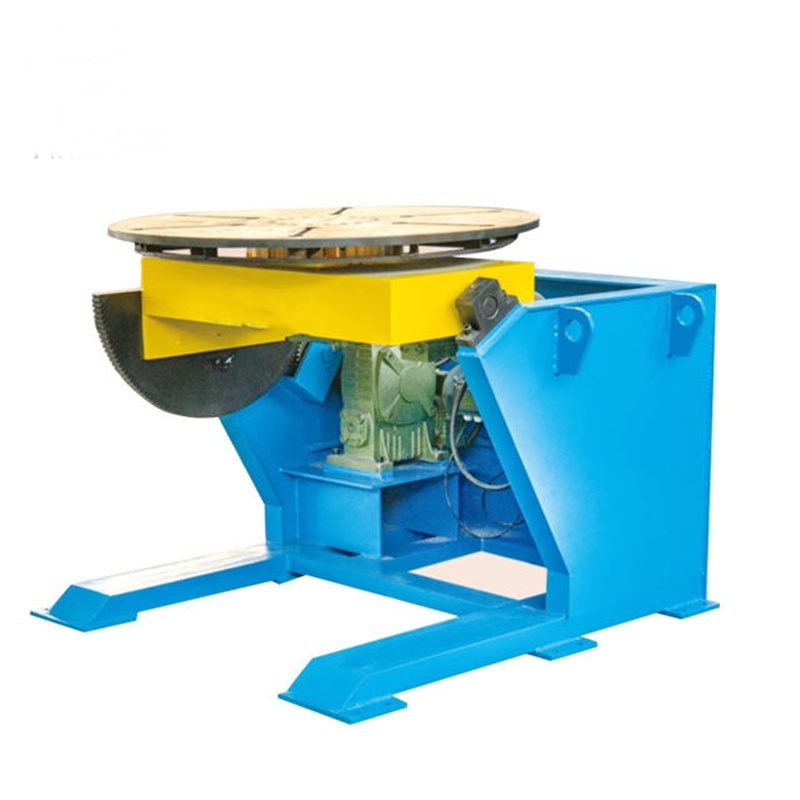

Máy Định Vị Hàn Tải Trọng Lớn TJ-1000, Bàn Xoay Ø1000mm

TJ-1000 Heavy-Duty Positioner là máy định vị hàn tải trọng 1.000kg, được thiết kế để xoay và lật chi tiết trong các công đoạn hàn, cắt, đánh bóng và lắp ráp. Khác với dòng bàn xoay hàn cỡ nhỏ, TJ-1000 sử dụng cơ cấu quay và cơ cấu lật với động cơ riêng, phù hợp để xem xét cho các ứng dụng cần định hướng chi tiết nặng trong quá trình gia công.

Theo catalogue, máy có bàn làm việc đường kính 1.000mm, góc lật 0–100° và hệ thống điều chỉnh tốc độ quay bằng biến tần. Khi lựa chọn thiết bị, cần đánh giá đồng thời tải trọng, kích thước phôi, vị trí trọng tâm và đường kính quay lớn nhất cho phép.

1. Thông số kỹ thuật TJ-1000

Model: TJ-1000

Tải trọng định mức: 1.000kg

Đường kính bàn làm việc: 1.000mm

Tốc độ quay: 0,1–1 vòng/phút

Công suất động cơ quay: 0,55kW

Công suất động cơ lật: 0,75kW

Góc lật: 0–100°

Đường kính quay lớn nhất: 1.350mm

Khoảng cách tâm: 200mm

Độ lệch tâm: 150mm

Hệ thống điều chỉnh tốc độ: Bộ điều chỉnh tần số theo catalogue.

2. Đặc điểm kỹ thuật đáng chú ý

Tải trọng 1.000kg

TJ-1000 có tải trọng định mức 1 tấn, hướng đến các cụm chi tiết và kết cấu cần thiết bị định vị tải trọng lớn. Khi tính tải, cần xem xét tổng khối lượng phôi và đồ gá, đồng thời xác nhận điều kiện tải theo hướng đặt và trọng tâm thực tế.

Không nên hiểu tải trọng định mức là khả năng chịu tải giống nhau trong mọi cấu hình, đặc biệt khi chi tiết có trọng tâm lệch.

Bàn xoay Ø1000mm, đường kính quay tối đa 1.350mm

Đường kính bàn 1.000mm cung cấp bề mặt gá đặt cho chi tiết phù hợp. Catalogue đồng thời ghi đường kính quay lớn nhất 1.350mm. Hai thông số này không giống nhau: đường kính bàn thể hiện kích thước mặt bàn, còn đường kính quay lớn nhất cần được dùng để kiểm tra khoảng không gian chuyển động của cụm chi tiết.

Khi bố trí máy, cần tính đến phần phôi nhô ra ngoài bàn và nguy cơ va chạm trong quá trình quay hoặc lật.

Cơ cấu quay và lật sử dụng động cơ riêng

Catalogue công bố động cơ quay 0,55kW và động cơ lật 0,75kW. Việc tách riêng hai cơ cấu cho phép đánh giá yêu cầu truyền động quay và thay đổi góc lật theo từng chức năng.

Góc lật của TJ-1000 là 0–100°. Khi lựa chọn, cần kiểm tra không gian lắp đặt, trọng tâm phôi và phương án gá để bảo đảm cụm chi tiết có thể chuyển động trong phạm vi yêu cầu.

Tốc độ quay 0,1–1 vòng/phút

Dải tốc độ quay của TJ-1000 tương đối thấp, phù hợp để xem xét cho các quy trình cần xoay chi tiết nặng với tốc độ được kiểm soát. Catalogue cho biết máy sử dụng hệ thống điều chỉnh tốc độ bằng biến tần.

Tốc độ phù hợp cần được xác định theo quy trình hàn hoặc gia công cụ thể. Catalogue không nêu độ chính xác định vị, sai số góc hay chế độ vận hành liên tục, vì vậy các yêu cầu này cần được xác nhận thêm.

3. Ứng dụng của máy định vị hàn TJ-1000

Theo catalogue, dòng TJ Heavy-Duty được sử dụng cho các công việc:

• Hàn chi tiết dạng quay.

• Cắt và gia công chi tiết.

• Đánh bóng bề mặt.

• Lắp ráp các cụm chi tiết.

Với tải trọng định mức 1.000kg, TJ-1000 có thể được xem xét khi cần định vị các cụm phôi nặng phù hợp với thông số máy. Khả năng ứng dụng thực tế phụ thuộc vào kích thước, trọng tâm, phương án gá và yêu cầu của từng công đoạn.

4. Khi nào nên chọn TJ-1000?

TJ-1000 đáng cân nhắc khi doanh nghiệp cần tải trọng định mức 1 tấn, bàn làm việc Ø1000mm, tốc độ quay 0,1–1 vòng/phút và góc lật đến 100°.

Trước khi đặt hàng, cần xác nhận bốn yếu tố: tổng tải trọng phôi và đồ gá, đường kính quay thực tế, vị trí trọng tâm và điều kiện lắp đặt. Nếu chi tiết có kích thước lớn hoặc lệch tâm, cần cung cấp bản vẽ hoặc thông tin gá đặt để nhà cung cấp đánh giá cấu hình phù hợp.

5. Tư vấn máy định vị hàn TJ-1000 tại ECO KINH BẮC

ECO KINH BẮC hỗ trợ doanh nghiệp trao đổi về thông số và lựa chọn thiết bị theo yêu cầu gia công thực tế. Khi cần tư vấn TJ-1000, khách hàng nên chuẩn bị khối lượng phôi, kích thước chi tiết, trọng tâm và yêu cầu về góc lật.
