Chân bàn Map

Chân bàn MAP Granite – Nền tảng đảm bảo độ chính xác cho mọi phép đo

Trong các hệ thống đo kiểm, gia công cơ khí chính xác và lắp ráp máy công nghiệp, chân bàn MAP (khung đỡ bàn đá Granite) đóng vai trò quan trọng không kém mặt bàn đá. Một bộ chân đỡ được thiết kế đúng tiêu chuẩn sẽ giúp bàn MAP luôn ổn định, duy trì độ phẳng và đảm bảo kết quả đo có độ chính xác cao.

Chân bàn MAP là gì?

Chân bàn MAP là kết cấu khung thép dùng để nâng đỡ tấm đá Granite, được thiết kế nhằm phân bố đều tải trọng, giảm rung động và giữ cho mặt bàn luôn ở trạng thái cân bằng trong quá trình sử dụng.

Tùy theo kích thước và tải trọng của bàn đá, chân bàn sẽ được thiết kế với kết cấu phù hợp để đảm bảo độ cứng vững và tuổi thọ lâu dài.

Cấu tạo của chân bàn MAP

1. Khung thép hàn chắc chắn

Khung được chế tạo từ thép hộp hoặc thép kết cấu có độ cứng cao, gia công bằng công nghệ hàn chính xác giúp:

Chịu tải trọng lớn.
Hạn chế biến dạng.
Giảm rung khi đo kiểm.

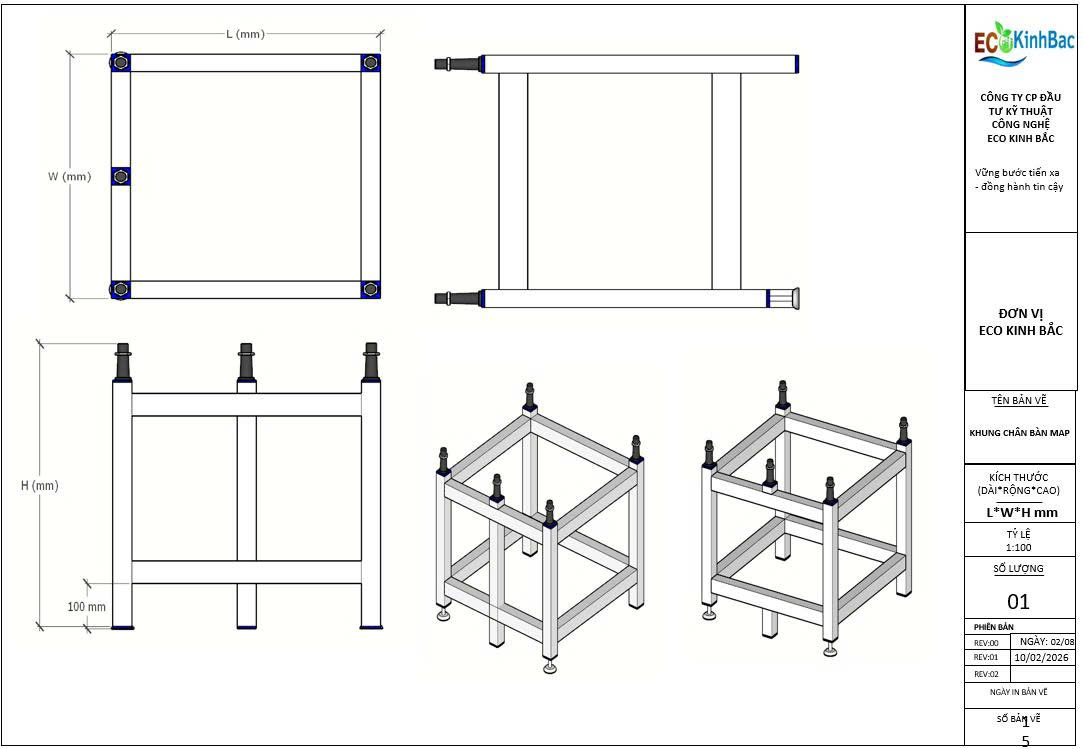

Khung hộp 40x40mm- 50x50mm ( Đối với mặt bàn kích thước nhở hơn 1000mm); khung hộp 60x60mm ( đối với mặt bàn có kích thước lớn hơn 1000mm)
Kích thước L* W(dài* rộng) sẽ bằng 70-75% kích thước của mặt bàn
Chiều cao H: theo yêu cầu của khách hàng( kích thước tiêu chuẩn 600-700mm)

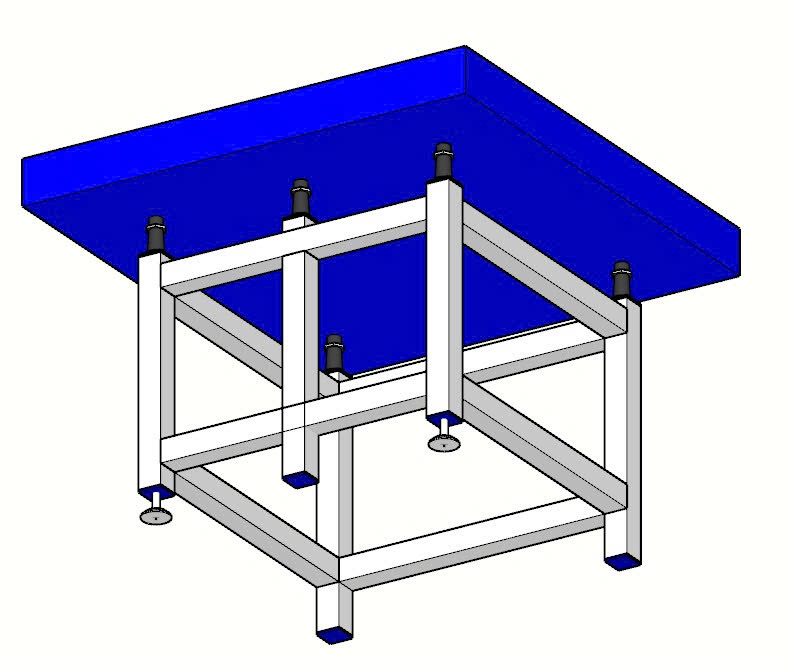

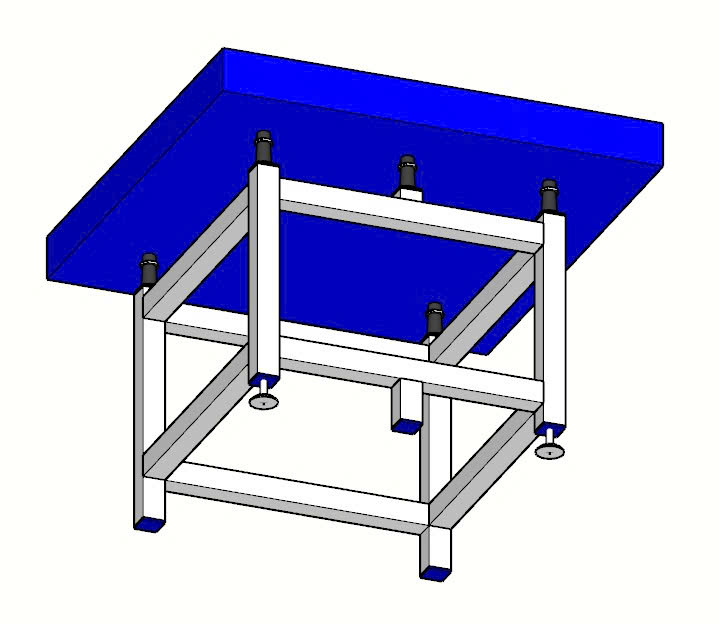

2. Bề mặt tiếp xúc có vít cân bằng

Tại các vị trí tiếp xúc với mặt đá Granite được bố trí các vít điều chỉnh độ cao, giúp:

Cân bằng mặt bàn.
Phân bố lực đều lên toàn bộ tấm đá.
Dễ dàng hiệu chỉnh sau khi lắp đặt.

3. Chân tăng chỉnh

Mỗi chân đều được trang bị chân tăng chỉnh bằng ren, cho phép:

Điều chỉnh cân bằng trên nền nhà không bằng phẳng.
Chống rung.
Đảm bảo độ ổn định trong quá trình sử dụng.

4. Sơn tĩnh điện công nghiệp

Toàn bộ khung được sơn tĩnh điện giúp:

Chống oxy hóa.
Chống trầy xước.
Tăng tuổi thọ sử dụng.
Đảm bảo tính thẩm mỹ.

5. Chân đế chống trượt

Đế chân sử dụng vật liệu chống trượt giúp:

Tăng độ bám nền.
Giảm rung động.
Hạn chế dịch chuyển khi làm việc.

Chức năng của chân bàn MAP

✔ Đỡ toàn bộ tải trọng của bàn đá Granite.

✔ Đảm bảo mặt bàn luôn đạt trạng thái cân bằng.

✔ Hạn chế rung động ảnh hưởng đến kết quả đo.

✔ Thuận tiện trong việc vận chuyển và lắp đặt.

✔ Điều chỉnh độ cao phù hợp với người sử dụng.

✔ Bảo vệ tấm đá Granite khỏi ứng suất tập trung gây nứt vỡ.

Ưu điểm nổi bật

Kết cấu thép cứng vững, chịu tải cao.
Điều chỉnh cân bằng nhanh bằng vít tăng chỉnh.
Sơn tĩnh điện chống gỉ sét.
Thiết kế tối ưu cho nhiều kích thước bàn đá.
Dễ dàng vận chuyển và lắp đặt.
Tuổi thọ cao, bảo trì đơn giản.

Lưu ý khi sử dụng

Đặt chân bàn trên nền bê tông hoặc nền có khả năng chịu lực tốt.
Sau khi lắp đặt cần cân chỉnh lại độ phẳng của bàn bằng nivo và đồng hồ đo.
Không để tải trọng vượt quá thiết kế.
Kiểm tra định kỳ các vít tăng chỉnh và bu lông liên kết.
Không kéo lê bàn khi di chuyển để tránh ảnh hưởng đến độ chính xác của hệ thống.

ECO Kinh Bắc – Gia công chân bàn MAP theo yêu cầu

ECO Kinh Bắc cung cấp chân bàn MAP Granite với nhiều kích thước, phù hợp cho các loại bàn đá từ nhỏ đến siêu lớn. Khung được thiết kế theo tải trọng thực tế của từng tấm đá, đảm bảo độ cứng vững, dễ cân chỉnh và đáp ứng yêu cầu đo kiểm chính xác trong các ngành cơ khí, điện tử, CNC và sản xuất công nghiệp.
